part模块中的操作：
1. 生成一个新的part，取名为plate，本part选取3D deformable solid extrusion类型（如图1）

2.通过Rectangle工具画出一长3，高6的矩形。考虑使用工具栏add-dimension和edit dimension来画出精确长度的模型。强烈建议此矩形的左上角坐标为（0，3），右下角坐标为（3，-3）（如图2）

3. 完成后拉伸此矩形，深度为1.（如图3）
4. 生成一个新的part，取名为crack，本part选取3D deformable shell extrusion类型（如图4）

2009-7-3 09:22:22 上传下载附件 (30.84 KB)

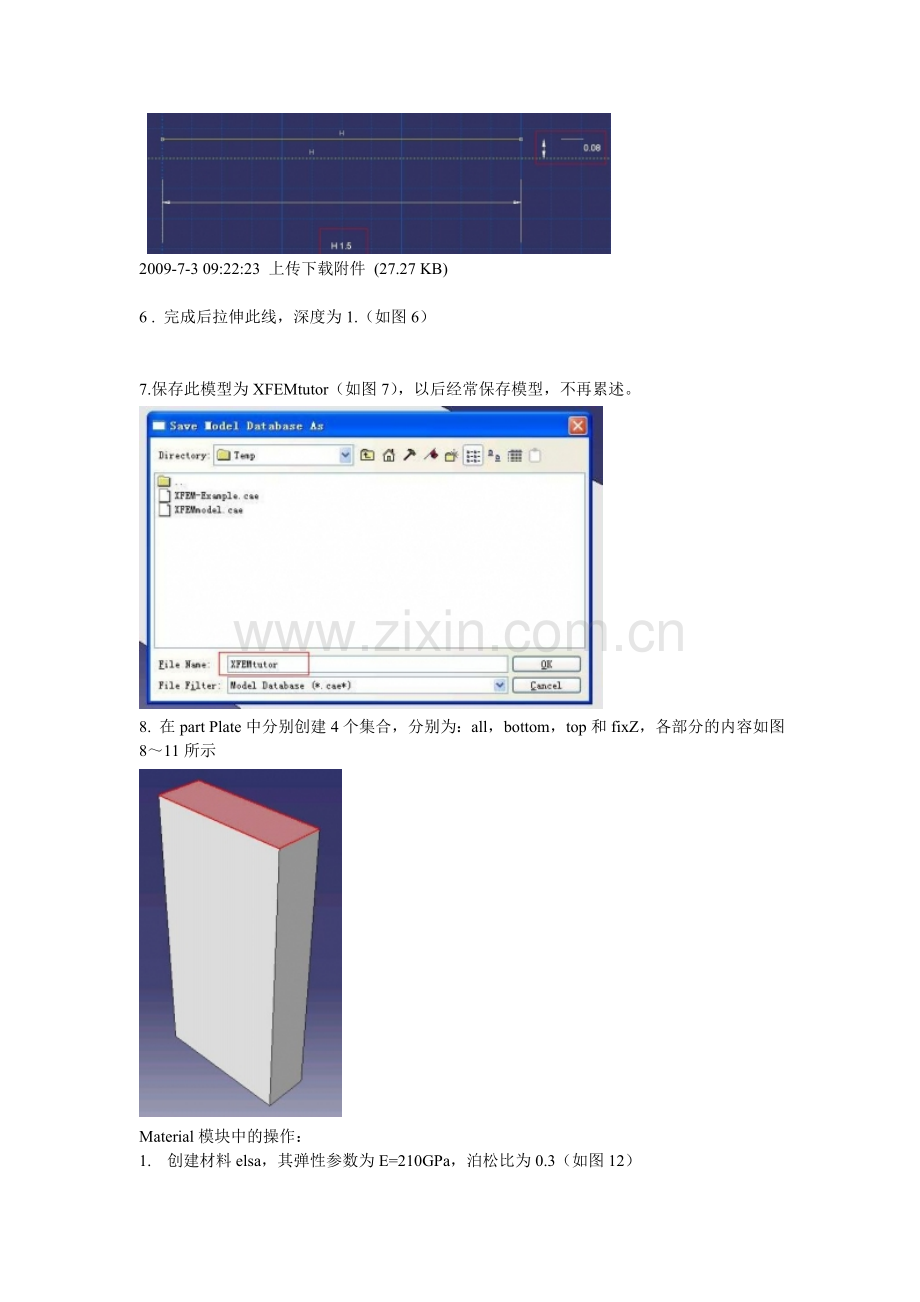

5. 生成一条线，此线的左端点坐标为（0，0.08），右端点坐标为（1.5，0.08）

2009-7-3 09:22:23 上传下载附件 (27.27 KB)

6 . 完成后拉伸此线，深度为1.（如图6）

7.保存此模型为XFEMtutor（如图7），以后经常保存模型，不再累述。

8. 在part Plate中分别创建4个集合，分别为：all，bottom，top和fixZ，各部分的内容如图8～11所示

Material模块中的操作：
1. 创建材料elsa，其弹性参数为E=210GPa，泊松比为0.3（如图12）
2.
3. 最大主应力失效准则作为损伤起始的判据，最大主应力为84.4MPa（如图13）
4.
损伤演化选取基于能量的、线性软化的、混合模式的指数损伤演化规律，有关参数为G1C= G2C= G3C=42200N/m，a=1.（如图14）
5.
6. 2.创建一个Solid Homogeneous 的section，名为solid（如图15），此section与材料elsa相联（如图16），并将此section赋给plate part（也就是集合all）（如图17）
7.
8.
9.
3.赋予材料取向，分别如图18～21所示。
10.
11.
12.
13. 三、划分网格：
14. 网格控制为：Hex型 structured（如图22），单元类型为C3D8R（如图23）设置plate各边的网格种子为8，26，36（如图24），各边种子的个数不能改变（如图25
15.
16.

2009-7-3 09:34:49 上传
下载附件 (15.09 KB)

2009-7-3 09:34:48 上传
17. 下载附件 (17.18 KB)
18. 四、装配模块：选中plate和crack两个part，分别生成2个实体（如图26），生成一个参考点，参考点的坐标为（1.5，-3，0）（如图27，28）。将参考点的名字改为db（如图29，30）。生成集合bdisp，此集合包含db这个点。

2009-7-6 07:14:19 上传
下载附件 (45.05 KB)

2009-7-6 07:14:20 上传
下载附件 (34.52 KB)
19.

20. 五、Interaction模块中创建约束方程ce_bot，如图31所示
21.
22. 六．Step模块中的操作：
23. 1.建立个static的分析步，如图32所示。打开几何非线性开关，如图33所示。设置增量步，如图34所示。打开解控制，如图35和图36所示，并进行有关参数的设置，如图37和图38所示。设置场输出变量，如图39所示。请求一个新的历史输出变量，如图40所示。

2009-7-6 07:18:10 上传
下载附件 (25.42 KB)

2009-7-6 07:18:11 上传
下载附件 (40.21 KB)

2009-7-6 07:18:12 上传
下载附件 (35.52 KB)

2009-7-6 07:18:12 上传
下载附件 (41.85 KB)

2009-7-6 07:18:13 上传
下载附件 (23.36 KB)

2009-7-6 07:18:14 上传
下载附件 (91.98 KB)

2009-7-6 07:18:15 上传
下载附件 (98.33 KB)

2009-7-6 07:18:17 上传
下载附件 (86.91 KB)
24.
25. 七 Load模块中的操作:
26. 设置4个位移边界条件，位移值、边界条件的名称、类型、作用载荷步、作用区域等分别如图41～44所示。

2009-7-6 07:26:49 上传
下载附件 (32.91 KB)

2009-7-6 07:26:49 上传
下载附件 (32.81 KB)

2009-7-6 07:26:50 上传
下载附件 (30.01 KB)

2009-7-6 07:26:48 上传
下载附件 (34.61 KB)

八、设置XFEM型裂纹：返回Interaction模块，先生成一个硬接触属性contact，如图45所示。再建立XFEM型裂纹，过程如图46～49所示。

2009-7-6 07:27:54 上传
下载附件 (16.41 KB)

2009-7-6 07:34:24 上传
下载附件 (48.4 KB)

2009-7-6 07:34:41 上传
下载附件 (12.77 KB)

2009-7-7 07:28:26 上传
下载附件 (63.96 KB)

2009-7-7 07:28:26 上传
下载附件 (54.22 KB)
27. 九、通过关键词编辑器加入损伤稳定性控制，如图50，图51所示。
28.
29. 新版本的abaqus可以在定义材料属性的时候直接定义这个参量Damage Stabilization Cohesive---Viscositycoefficient，，不需要通过关键词编辑器加入损伤稳定性控制

2009-7-7 07:29:07 上传
下载附件 (33.61 KB)

2009-7-7 07:29:07 上传
下载附件 (53.19 KB)
生成job XFEMtutor，进行计算，结果如图52所示。
