资源描述

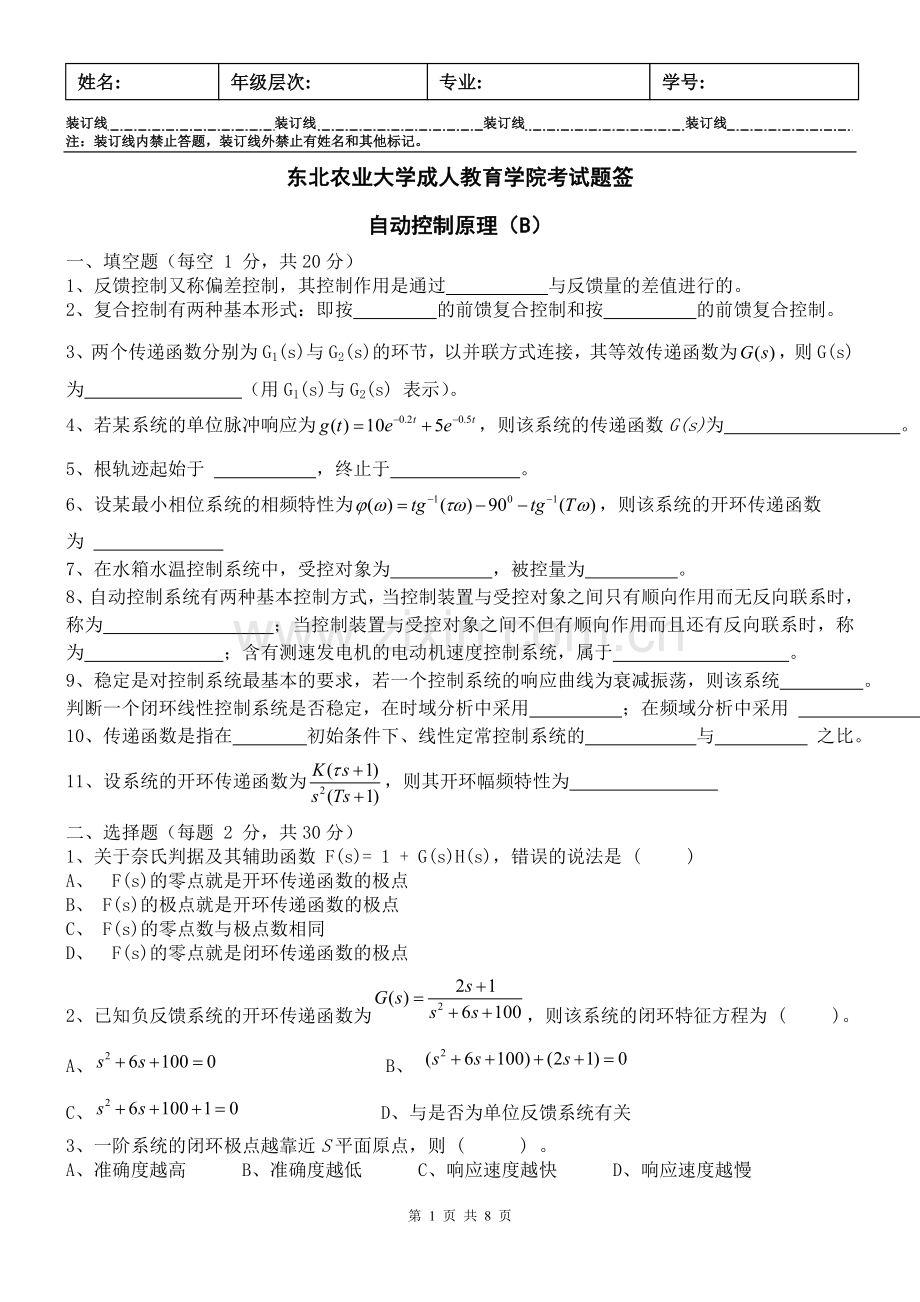

年级层次: 专业: 学号: 姓名: 装订线 装订线 装订线 装订线 注:装订线内禁止答题,装订线外禁止有姓名和其他标记。 东北农业大学成人教育学院考试题签 自动控制原理(B) 一、填空题(每空 1 分,共20分) 1、反馈控制又称偏差控制,其控制作用是通过 与反馈量的差值进行的。 2、复合控制有两种基本形式:即按 的前馈复合控制和按 的前馈复合控制。 3、两个传递函数分别为G1(s)与G2(s)的环节,以并联方式连接,其等效传递函数为,则G(s)为 (用G1(s)与G2(s) 表示)。 4、若某系统的单位脉冲响应为,则该系统的传递函数G(s)为 。 5、根轨迹起始于 ,终止于 。 6、设某最小相位系统的相频特性为,则该系统的开环传递函数 为 7、在水箱水温控制系统中,受控对象为 ,被控量为 。 8、自动控制系统有两种基本控制方式,当控制装置与受控对象之间只有顺向作用而无反向联系时,称为 ;当控制装置与受控对象之间不但有顺向作用而且还有反向联系时,称为 ;含有测速发电机的电动机速度控制系统,属于 。 9、稳定是对控制系统最基本的要求,若一个控制系统的响应曲线为衰减振荡,则该系统 。判断一个闭环线性控制系统是否稳定,在时域分析中采用 ;在频域分析中采用 。 10、传递函数是指在  初始条件下、线性定常控制系统的   与  之比。 11、设系统的开环传递函数为,则其开环幅频特性为 二、选择题(每题 2 分,共30分) 1、关于奈氏判据及其辅助函数 F(s)= 1 + G(s)H(s),错误的说法是 ( ) A、 F(s)的零点就是开环传递函数的极点 B、 F(s)的极点就是开环传递函数的极点 C、 F(s)的零点数与极点数相同 D、 F(s)的零点就是闭环传递函数的极点 2、已知负反馈系统的开环传递函数为,则该系统的闭环特征方程为 ( )。 A、 B、 C、 D、与是否为单位反馈系统有关 3、一阶系统的闭环极点越靠近S平面原点,则 ( ) 。 A、准确度越高 B、准确度越低 C、响应速度越快 D、响应速度越慢 4、已知系统的开环传递函数为,则该系统的开环增益为 ( )。 A、 100 B、1000 C、20 D、不能确定 5、若两个系统的根轨迹相同,则有相同的:( ) A、闭环零点和极点 B、开环零点 C、闭环极点 D、阶跃响应 6、下列串联校正装置的传递函数中,能在处提供最大相位超前角的是 ( )。 A、 B、 C、 D、 7、关于P I 控制器作用,下列观点正确的有( ) A、 可使系统开环传函的型别提高,消除或减小稳态误差; B、 积分部分主要是用来改善系统动态性能的; C、 比例系数无论正负、大小如何变化,都不会影响系统稳定性; D、 只要应用P I控制规律,系统的稳态误差就为零。 8、关于线性系统稳定性的判定,下列观点正确的是 ( )。 A、线性系统稳定的充分必要条件是:系统闭环特征方程的各项系数都为正数; B、无论是开环极点或是闭环极点处于右半S平面,系统不稳定; C、如果系统闭环系统特征方程某项系数为负数,系统不稳定; D、当系统的相角裕度大于零,幅值裕度大于1时,系统不稳定。 9、关于系统频域校正,下列观点错误的是( ) A、一个设计良好的系统,相角裕度应为45度左右; B、开环频率特性,在中频段对数幅频特性斜率应为; C、低频段,系统的开环增益主要由系统动态性能要求决定; D、利用超前网络进行串联校正,是利用超前网络的相角超前特性。 10、已知单位反馈系统的开环传递函数为,当输入信号是时,系统的稳态误差是( ) A、 0 B、 ∞ C、 10 D、 20 11、关于线性系统稳态误差,正确的说法是:( ) A、一型系统在跟踪斜坡输入信号时无误差 ; B、稳态误差计算的通用公式是; C、增大系统开环增益K可以减小稳态误差; D、增加积分环节可以消除稳态误差,而且不会影响系统稳定性。 12、适合应用传递函数描述的系统是 ( )。 A、单输入,单输出的线性定常系统; B、单输入,单输出的线性时变系统; C、单输入,单输出的定常系统; D、非线性系统。 13、若某负反馈控制系统的开环传递函数为,则该系统的闭环特征方程为 ( )。 A、 B、 C、 D、与是否为单位反馈系统有关 14、非单位负反馈系统,其前向通道传递函数为G(S),反馈通道传递函数为H(S),当输入信号为R(S),则从输入端定义的误差E(S)为 ( ) A、 B 、 C 、 D、 15、已知下列负反馈系统的开环传递函数,应画零度根轨迹的是 ( )。 A、 B 、 C 、 D、 三、(10分)试建立如图3所示电路的动态微分方程,并求传递函数。 四、 (15分)写出下图所示系统的传递函数(结构图化简,梅逊公式均可)。 五、(15分)已知系统开环传递函数为均大于0 ,试用奈奎斯特稳定判据判断系统稳定性。 答案 自动控制原理(B) 一、填空题(每空 1 分,共15分) 1、给定值。2、输入 ,扰动。3、G1(s)+G2(s)4、。 5、开环极点 , 开环零点 。6、。7、水箱, 水温 。 8、 开环控制系统 ; 闭环控制系统 ; 闭环控制系统 。 9、 稳定,劳斯判据;奈奎斯特判据。10、输出拉氏变换, 输入拉氏变换 11、; 二、选择题(每题 2 分,共20分) 1—5 ABCAB 6—10 CABBC 11-15 BACAA 三、(8分)试建立如图3所示电路的动态微分方程,并求传递函数。 解:1、建立电路的动态微分方程 根据KCL有 (2分) 即 (2分) 2、求传递函数 对微分方程进行拉氏变换得 (2分) 得传递函数 四、写出下图所示系统的传递函数(结构图化简,梅逊公式均可)。 解:传递函数G(s):根据梅逊公式 (1分) 4条回路:, , 无互不接触回路。(2分) 特征式: (2分) 2条前向通道: ; (2分) 五、已知系统开环传递函数为均大于0 ,试用奈奎斯特稳定判据判断系统稳定性。 解:由题已知: , 系统的开环频率特性为          (2分) 开环频率特性极坐标图   起点:  ;(1分)     终点:  ;(1分) 图2 五题幅相曲线 - -1 与实轴的交点:令虚频特性为零,即  得  (2分) 实部 (2分) 开环极坐标图如图2所示。(4分) 由于开环传函无右半平面的极点,则 当 时,极坐标图不包围 (-1,j0)点,系统稳定。(1分) 当 时,极坐标图穿过临界点 (-1,j0)点,系统临界稳定。(1分) 当 时,极坐标图顺时针方向包围 (-1,j0)点一圈。  按奈氏判据,Z=P-N=2。系统不稳定。(2分) 闭环有两个右平面的极点。         第 8 页 共 8 页
