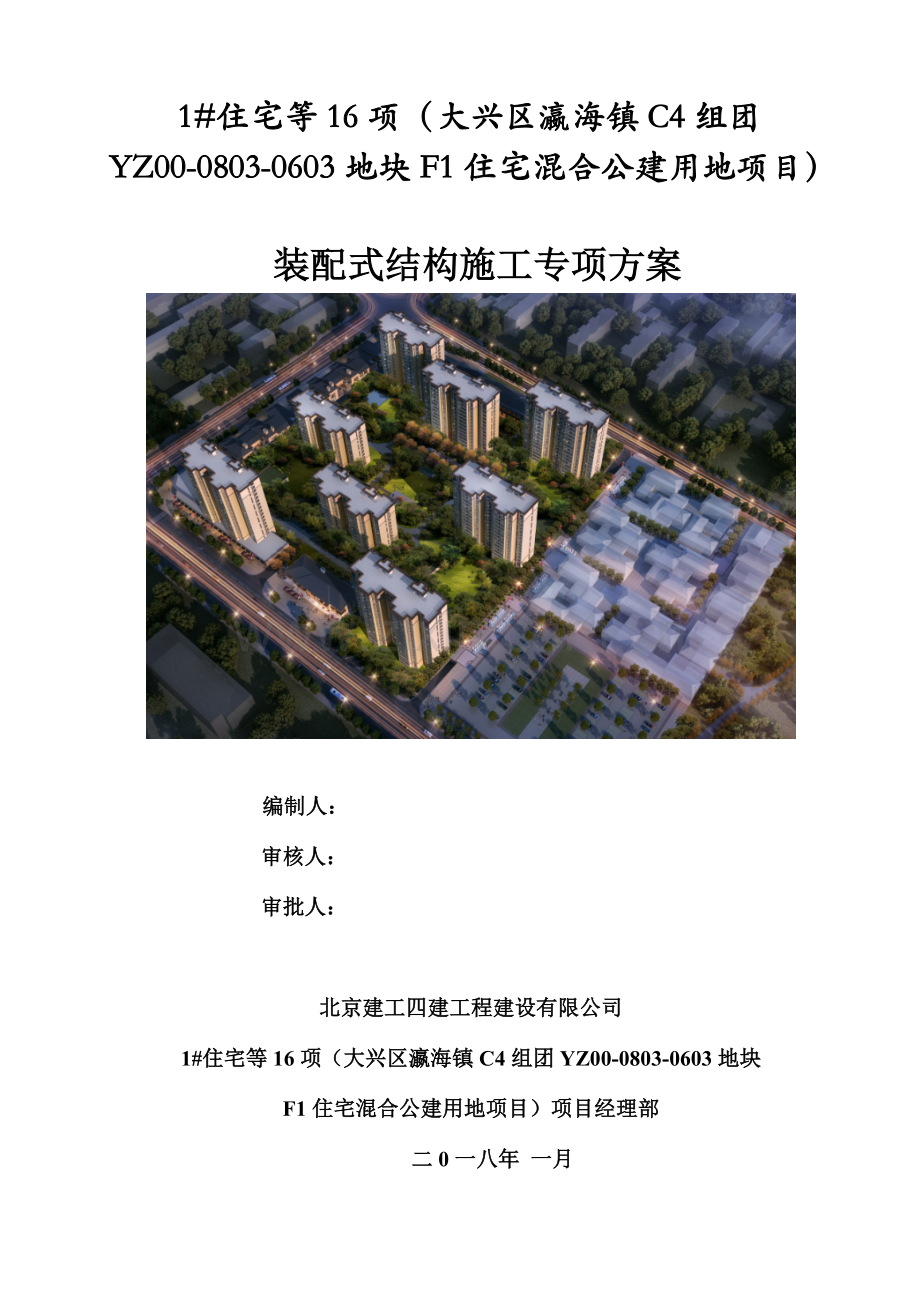

装配式结构施工专项方案（94页）.docx

1#住宅等16项（大兴区瀛海镇C4组团YZ00-0803-0603地块F1住宅混合公建用地项目）

装配式结构施工专项方案

编制人：
审核人：
审批人：

北京建工四建工程建设有限公司
1#住宅等16项（大兴区瀛海镇C4组团YZ00-0803-0603地块
F1住宅混合公建用地项目）项目经理部
二0一八年 一月

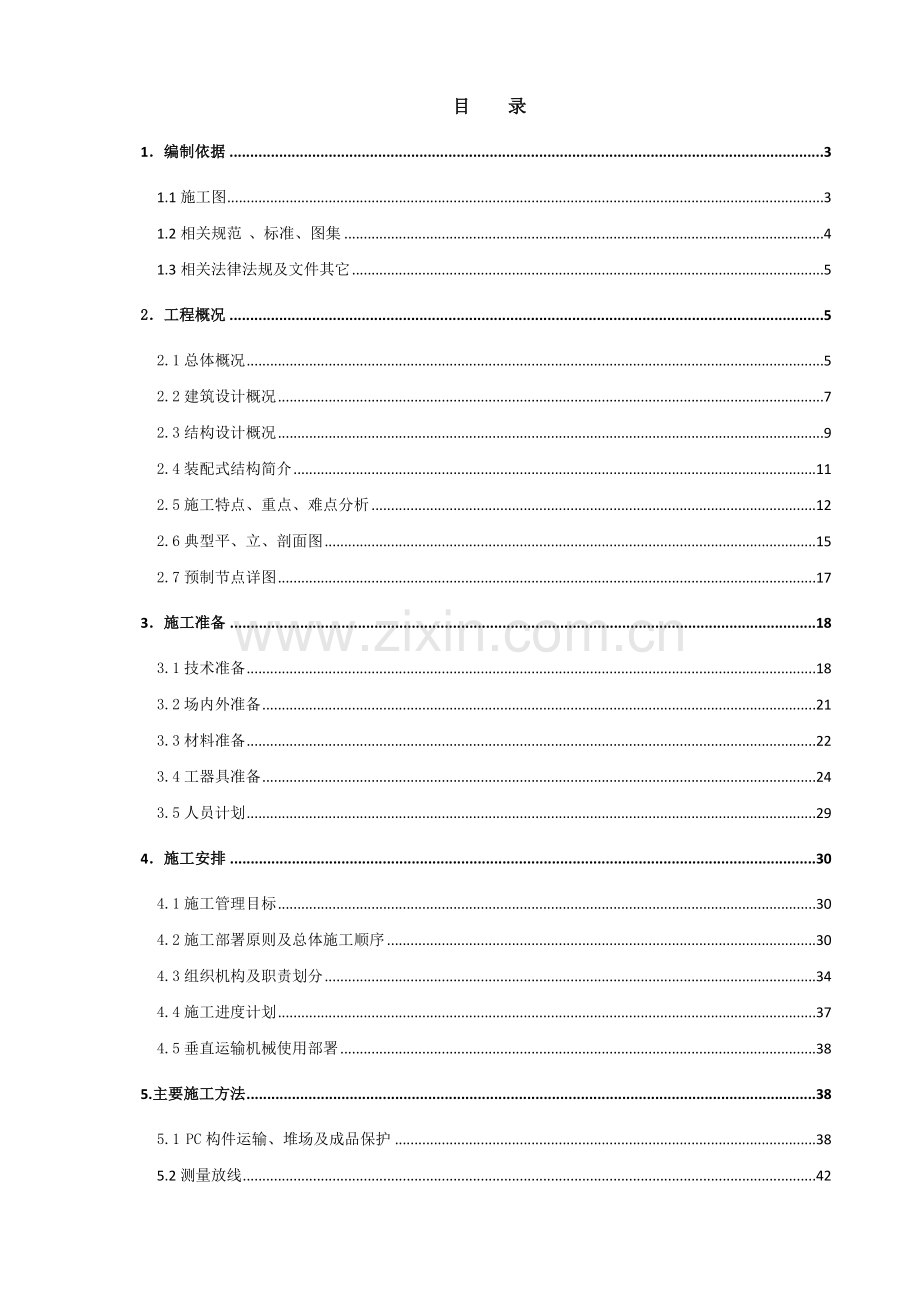

目 录
1．编制依据 3
1.1施工图 3
1.2相关规范 、标准、图集 4
1.3相关法律法规及文件其它 5
2．工程概况 5
2.1总体概况 5
2.2建筑设计概况 7
2.3结构设计概况 9
2.4装配式结构简介 11
2.5施工特点、重点、难点分析 12
2.6典型平、立、剖面图 15
2.7预制节点详图 17
3．施工准备 18
3.1技术准备 18
3.2场内外准备 21
3.3材料准备 22
3.4工器具准备 24
3.5人员计划 29
4．施工安排 30
4.1施工管理目标 30
4.2施工部署原则及总体施工顺序 30
4.3组织机构及职责划分 34
4.4施工进度计划 37
4.5垂直运输机械使用部署 38
5.主要施工方法 38
5.1 PC构件运输、堆场及成品保护 38
5.2测量放线 42
5.3转换层施工 43
5.4预制墙板施工 44
5.5预制叠合楼板施工 47
5.6预制阳台板施工 50
5.7预制空调板施工 51
5.8预制楼梯梯段施工 52
5.9套筒灌浆施工 54
5.10现浇节点施工 57
5.11外防护架 60
6.施工质量标准及保障措施 61
6.1 预制构件施工质量及进场检验标准 61
6.2质量控制和处理措施 68
6.3施工资料 72
6.4试验要求 72
7.成品保护措施 74
7.1构件运输及堆放保护 74
7.2套筒连接锚固钢筋保护 75
7.3墙板预埋件保护 76
8.其他施工保证措施 76
8.1现场文明施工措施 76
8.2安全防护措施 77
8.3现场安全文明施工要点 78
8.4绿色施工与环境保护措施 79
8.5 季节性施工措施 81
8.6应急预案 89

1．编制依据
1.1施工图
类别
编号（注明版本号）
日期
1#、5#住宅楼
建筑
建施-00～19、建施通-01～06、建施-T01～T03、建施-Y01
2018.01
结构
结施-000～005、结施-101～102、结施-201～220a/结施-301～317、结施-401～412、结施-501～505/509、结施-602～604a
2018.01
电气
电施01-20、电施-RD-01～电施-RD-13、电施-XF-01～08
2018.01
给排水
水施通-01～03、水施A-01～04、水施B-01～08、水施C-01～07
2018.01
暖通
暖施A-01～03、暖施B-01～B-06、暖施C-01～02
2018.01
2# /3#、8#住宅楼
建筑
建施-00～17/24、建施通-01～06、建施-T01～T04/T03、建施-Y01
2018.01
结构
结施-000～005、结施-101～103、结施-201～214、结施-301～317、结施-401～411、结施-501～509、结施-602～604a
2018.01
电气
目-01、电施00-20、电施-RD-01～电施-RD-13、电施-XF-01～08
2018.01
给排水
水施通-01～03、水施A-01～04、水施B-01～08/09、水施C-01～05/04
2018.01
暖通
暖施A-01～03、暖施B-01～B-06/10、暖施C-01～02
2018.01
4#、6#住宅楼
建筑
建施-00～17/24、建施通-01～06、建施-T01～T04/T03、建施-Y01
2018.01
结构
结施-000～005、结施-101～102、结施-201～214、结施-301～317、结施-401～411、结施-501～509、结施-602～604
2018.01
电气
目-01、电施00～20、电施-RD-01～电施-RD-13、电施-XF-01～08
2018.01
给排水
水施通-01～03、水施A-01～04、水施B-01～08、水施C-01～04
2018.01
暖通
暖施A-01～03、暖施B-01～B-11、暖施C-01～02
2018.01
7#住宅楼
建筑
建施-00～22、建施通-01～06、建施-Y01
2018.01
结构
结施-000～005、结施-101～102、结施-201～219、结施-301～317、结施-401～420、结施-501～509、结施-602～603
2018.01
电气
目-01、电施00～21、电施-RD-01～电施-RD-10、电施-XF-01～08
2018.01
给排水
水施通-01～03、水施A-01～04、水施B-01～08、水施C-01～04
2018.01
暖通
暖施A-01～03、暖施B-01～B-07、暖施C-01～02
2018.01

1.2相关规范 、标准、图集
序号
地区
名 称
编 号
1
国家
装配式混凝土结构表示方法及示例（剪力墙结构）
15G107-1
2
国家
装配式混凝土结构连接节点构造（楼盖结构和楼梯）
15G310-1
3
国家
装配式混凝土结构连接节点构造（剪力墙结构）
15G310-2
4
国家
预制混凝土剪力墙外墙板
15G365-1
5
国家
预制混凝土剪力墙内墙板
15G365-2
6
国家
桁架钢筋混凝土叠合板（60mm厚底板）
15G366-1
7
国家
预制钢筋混凝土板式楼梯
15G367-1
8
国家
预制混凝土阳台板、空调板及女儿墙
15G368-1
9
国家
装配式混凝土结构住宅建筑设计示例（剪力墙结构）
15J939-1
10
国家
装配式混凝土剪力墙结构施工工艺图解
16G906
11
国家
混凝土结构设计规范
GB50010-2010
12
国家
工程测量规范
GB50026-2007
13
国家
混凝土强度检验评定标准
GB/T50107
14
国家
混凝土结构工程施工质量验收规范
GB50204-2015
15
国家
混凝土结构工程施工规范
GB50666-2011
16
国家
工业化建筑评价标准
GB/T51129-2015
17
国家
装配式混凝土建筑技术标准
GB/T51231-2016
18
行业
装配式混凝土结构技术规程
JGJ1-2014
19
行业
建筑施工高处作业安全技术规程
JGJ80-2016
21
行业
钢筋机械连接技术规程
JGJ107-2016
16
行业
钢筋套筒灌浆连接应用技术规程
JGJ355-2015
17
行业
钢筋连接用灌浆套筒
JG/T398-2012
18
行业
钢筋连接用套筒灌浆料
JG/T408-2013
19
团体
装配式混凝土建筑施工规程
T/CCIAT0001-2017
20
北京市
建筑工程资料管理规程
DB11/T695-2017
21
北京市
建筑施工测量技术规程
DB11/T 446-2015
22
北京市
预制混凝土构件质量检验标准
DB11/T968-2013
23
北京市
装配式剪力墙住宅建筑设计规程
DB11T/970-2013
24
北京市
建筑结构长城杯工程质量评审标准
DB11/T1074-2014
25
北京市
装配式剪力墙住宅结构设计规程
DB11/1003-2013
26
北京市
装配式混凝土结构工程施工与质量验收规程
DB11T/1030-2013
27
北京市
装配式混凝土框架和框架-剪力墙结构设计规程
DB11/1310-2015
28
北京市
北京市建筑工程施工安全操作规程
DBJ01-62-2002
29
北京市
建筑工程施工技术管理规程
DBJ01-80-2003
31
北京市
装配整体式剪力墙结构技术规程
DB34/T1874-2013
1.3相关法律法规及文件其它
类别
名 称
编号
主要法律法规文件
《中华人民共和国安全生产法》
国家主席令第70号
《中华人民共和国环境保护法》
国家主席令第22号
《建设工程质量管理条例》
国务院令第297号
《建设工程安全生产管理条例》
国务院令第393号
《安全生产许可证条例》
国务院令第397号

《实施工程建设强制性标准监督规定》
建设部第81号令
《危险性较大的分部分项工程安全管理办法》
建质〔2009〕87号
《建筑起重机械安全监督管理规定》
建设部令第166号
地方法规
《北京市拟建重要建筑项目超限高建筑工程抗震设防审查及“三新核准”审核管理办法》
京建法102
其他
大兴瀛海镇区C4组团YZ00-0803-0603地块项目施工组织设计
/
2．工程概况
2.1总体概况
2.1.1工程概况
序号
项 目
内 容
1
工程名称
1#住宅等16项（大兴区瀛海镇C4组团YZ00-0803-0603地块F1住宅混合公建用地项目）
2
使用功能
高层住宅及配套地下车库、商业裙房
3
工程建设规模
本项目总建设用地面积约63029㎡，含1#～8#住宅楼及配套1#～4#商业综合楼、9#开闭站和10#、11#配电室
4
工程地址
大兴区瀛海区C4组团，东至京福路，南至镇区中街，西至经二路，北至镇区北街
5
建设单位
北京国瑞德恒房地产开发有限公司
6
设计单位
北京维拓时代建筑设计股份有限公司
7
监理单位
北京鸿厦基建工程监理有限公司
8
施工单位
北京建工四建工程建设有限公司
9
监督单位
北京市大兴区建设工程质量监督站
10
招标文件
工期要求
总工期：746日历天
开工日期：2017年12月11日
竣工日期：2019年12月26日
11
质量要求
符合现行国家有关工程施工验收规范和标准的要求（合格）
12
现场条件
拟建工程场地地形基本平坦，岩土工程勘察期间测得的钻孔孔口处的地面标高为31.90～33.69m。
13
承包范围
招标图纸及合同文件中的地基与基础、主体结构、二次结构工程、建筑装饰装修、建筑屋面、防水工程、脚手架工程、给排水及采暖、通风与空调、建筑电气、室外工程等。
14
发包人发包
的专业工程
土石方工程、基坑支护分包工程、门窗工程、栏杆工程、消防工程、智能化工程、地暖工程、电梯工程、弱电工程、燃气工程、区内市政工程、太阳能热水器分包工程、高低压配电工程.
园建绿化工程。
2.1.2现场施工概况
（1）场地条件：
1)建设地点周边环境状况
大兴瀛海镇区C4组团YZ00-0803-0603地块项目位于北京市大兴区瀛海镇，东至京福路，南至镇区中街，西至经二路，北至镇区北街，
2)建设场地地形、地貌现状情况
拟建工程场地地形基本平坦，略有起伏。
3)建设用地内的现状陈述
无保留或拆除的地上地下建筑物、构筑物，无需保留的古树或树木。
（2）施工交通条件：施工场地周边有市政道路。施工场地北侧、西侧、南侧为现有砖砌围墙，墙高2.5m，南侧现有大门洞口两个。施工现场现有出入口位于场地南侧，共两个出入口。
（3）本工程地处北京市大兴区瀛海镇，必须与当地政府、街道办事处以及相关的政府部门有良好的协作关系，为施工创造较好的便利条件。
（4）季节性施工期限
北京市属温带季风气候，具有夏季高温多雨，冬季寒冷干燥的气候特点。年平均气温11.5℃，最冷月（1月）平均气温为-4.6°C，最热月（7月）平均气温为25.8°C。极端最低气温为-27.4°C，极端最高气温42.6°C。全年无霜期180—200天，西部山区较短。年平均降雨量600多毫米，为华北地区降雨最多的地区之一，山前迎风坡可达700毫米以上。降水季节分配很不均匀，全年降水的80%集中在夏季6、7、8三个月，7、8月常有暴雨。
冬期施工期限：在此期间当室外平均气温连续5天稳定低于5℃既进入冬期施工；当室外日平均气温连续5天高于5℃时解除冬期施工。
2.2建筑设计概况
序号
项 目
内 容
1
建筑特点
占地面积较大，装配率高
2
总建筑面积
173553.36m2
其中
地上建筑面积
109423.00m2
地下建筑面积
64130.56m2
地上部分
自住型商品房及配套总建筑面积100847.40㎡
开闭站总建筑面积300㎡
商业总建筑面积8275.60㎡
地下部分(包括但不局限）
1#～8#住宅地下总建筑面积18362.2㎡
地下车库总建筑面积38406.27㎡
3
建筑层数、层高、高度
建筑项目
建筑层高
(地上/地下）
建筑层数
(地上/地下)
建筑高度
(地上/地下)
地下车库
2.8m/3.6m
1/2
4.9m/-10.85m
1#住宅
2.8m/3m、3.6m、3.4m
17/3
48.8m/-10.85m
2#住宅
2.8m/3m、3.6m、3.4m
18/3
51.3m/-10.85m
3#住宅
2.8m/3m、3.6m、3.4m
17/3
50.8m/-10.85m
4#住宅
2.8m/3m、3.6m、3.4m
12/3
34.8m/-10.85m
5#住宅
2.8m/3m、3.6m、3.4m
17/3
47.9m/-10.85m
6#住宅
2.8m/3m、3.6m、3.4m
12/3
34.8m/-10.85m
7#住宅
2.8m、3.15m、3.6m/3m、3.6m、3.4m、5.3m
17/2
50.8m/-10.85m
8#住宅
2.8m/3m、3.6m、3.4m
17/3
50.8m/-10.85m
9#开闭所
4.8m
1/0
4.8m/0
10#配电室
4.8m
1/0
4.8m/0
11#配电室
4.8m
1/0
4.8m/0
1#商业综合楼
4.2m/3.7m
2/1
10.25m/3.7m
2#商业综合楼
4.2m/3.7m
2/1
10.25m/3.7m
3#商业综合楼
4.2m/3.7m
2/1
10.25m/3.7m
4#商业综合楼
4.2m/4.35m
1/1
5.65m/4.65m
4
±0.000相当于
34.300m
5
室内外高差
0.300m
6
耐火等级
一级
7
防水等级
地下室防水等级一级、屋面防水等级Ⅰ级
8
抗震设防
抗震设防烈度为8度
9
保温节能
预制外墙：80厚B1级挤塑聚苯板+60厚混凝土外页板；
屋面：100厚B1级挤塑板保温层
10
屋面
不上人屋面：100厚B1级挤塑聚苯板→轻集料垫层→卷材防水层→砂浆保护层；
上人屋面:轻集料找坡→100厚B1级挤塑聚苯板→砂浆找平层→卷材防水层→无纺聚酯纤维布→混凝土保护层；
车库顶板：膨胀珍珠岩找坡→砂浆找平→卷材防水层→油毡层→混凝土保护层→排水层→过滤布→景观做法
11
楼地面
木地板地面、普通地砖地面、防滑地砖防水地面、水泥砂浆地面、细石混凝土地面、防静电架空地面
12
内墙面
涂料墙面、薄型面砖、耐水腻子、吸声墙面、耐擦洗涂料墙面
13
踢脚
灰油踢脚、水泥踢脚、木踢脚、面砖踢脚
14
顶棚
涂料顶棚、铝扣板顶棚、刷白水泥浆顶棚、吸声顶棚、保温顶棚、吸顶矿棉板顶棚
15
外立面
涂料墙面
16
门窗
塑钢窗、加压送风百叶窗、固定百页窗、木门、钢质防火门。
17
二次结构
地下内隔墙：MU3.5轻集料混凝土空心砌块
地上分户内隔墙和卫生间隔墙: MU3.5轻集料混凝土空心砌块
地上除分户内隔墙和卫生间隔墙外其他隔墙：条板隔墙
外围护墙：MU3.5轻集料混凝土空心砌块
18
建筑防水
地下室外墙：防水混凝土（抗渗等级P8）结构自防水外加4+3mm改性沥青防水卷材；
地下室底板：防水混凝土（抗渗等级P8）结构自防水外加4+3mm改性沥青防水卷材；
屋面：平屋面采用3+3mmSBS改性沥青防水卷材，SBS采用自粘型Ⅱ型聚酯胎；
卫生间及洗衣机位：墙体采用1.5mmJS防水涂料，沿墙面上翻300mm，有淋浴及其两侧墙面在地面防水层上翻300mm厚，墙面防水层刷至高度1800mm处。
开场阳台、凸窗：采用1.5mmJS防水涂料
排水沟、集水坑：20厚1：2.5防水砂浆抹面加一道1.5厚单组分聚氨酯防水涂膜。
地下防水工程侧壁采用50厚聚苯板保护层，基槽采用800宽2：8灰土分层夯实，灰土层外原土分层夯实；地下室外墙防水层出地面后应沿墙体高出室外地坪500mm，并做好相应的防水收头。
地下室在转角处、阴阳角等特殊部位，增设防水附加层，宽度不小于500mm。
2.3结构设计概况
序号
项 目
内 容
1
地质及现场情况
拟建工程场地地形基本平坦，岩土工程勘察期间测得的钻孔孔口处的地面标高为31.90～33.69m；
勘察场地内观测到三层地下水，场区地下水位标高在17.00m左右（不包括上层滞水），近3～5年最高地下水位接近自然地面，历年最高地下水位接近自然地面，水位年变化幅度一般为2～3m；
拟建场地地基图对混凝土结构及钢筋混凝土结构中的钢筋均具微腐蚀性。拟建场地三层地下水对混凝土结构均具弱腐蚀性，对混凝土结构中的钢筋均具弱腐蚀性；
拟建场地属于对建筑抗震一般地段， 1#商业楼的地基直接持力层为人工填土和第四纪天然沉积土层，属不均匀地基，其余建筑地基持力层为第四纪天然沉积土层，地层分布均匀，属于均匀地基；拟建场地为非液化场地。场地内无不良地质作用，属稳定场地。
2
基础形式
筏型基础（筏板+柱墩式）
3
建筑结构
抗震等级
二级
4
抗震设防烈度
8度
5
结构形式
地下车库为钢筋混凝土框架剪力墙结构
住宅楼为装配式剪力墙结构
商业综合楼为框架结构
6
填充墙
地下内隔墙：轻集料混凝土空心砌块MU3.5
地上分户内隔墙和卫生间隔墙: 轻集料混凝土空心砌MU3.5
地上除分户内隔墙和卫生间隔墙外其他隔墙：条板隔墙
外围护墙：轻集料混凝土空心砌块MU3.5
7
主要构件
截面尺寸（mm）
筏板
250、350、400、450、600、800
地梁
300×500、400×500、400×700、500×700、600×500、700×700
外墙
200、250、300
剪力墙
200、250、300
剪力墙连梁
200×300、200×400
250×400、250×900
梁
200×400、200×500、200×530、200×600、250×550、250×600、250×700、300×600、300×650、300×700、300×800、350×800、400×600、450×600、500×600、700×600
板
1#住宅：110、120、130、160
2#、3#、4#、6#、8#住宅：110、120、130
车库顶板：240、300、400
1#商业楼：100、130；
2#、3#商业楼：100、110、120、130、250；
4#商业楼：120、270、330
8
混凝土强度等级（住宅地库基础、外墙、人防层顶板、车库顶板的防水混凝土抗渗等级P8）
1#～8#自住房
基础
C35
剪力墙、连梁、框架柱、梁板
C30
地下车库
基础
C35
剪力墙、连梁
C30
框架柱
C40
梁、板
C30～C35
所有栋号
基础底板垫层
C15
构造柱、抱框、现浇过梁、阳台栏板隔板、独立设备基础
C20
楼梯、水池墙壁
C30
基础底板、地下室外墙、消防水池
防水混凝土
9
钢筋接头形式
当受力构件主筋钢筋直径≥C16均采用机械连接接头，其余构件其他部位可采用搭接处理。
10
钢筋类别
HPB300、HRB400
11
人防工程
全部设在地下车库二层内，共5个防护单元，战时功能为甲类二等人员掩蔽及人员物资库
2.4装配式结构简介
2.4.1构件种类
1~8#楼从首层顶板开始预制叠合板、预制阳台板、预制空调板和预制楼梯。4#、6#楼地上三层墙体及以上各层（不含机房层及屋顶水箱间），其它楼从四层及以上各层（不含机房层及屋顶水箱间）采用装配整体式剪力墙结构，构件种类共有：预制外墙板、预制内墙板、预制叠合板、预制阳台板、预制空调板、PCF板、预制楼梯。

2.4.2预制构件布局情况
现浇剪力墙和预制混凝土墙板通过竖向现浇节点与现浇剪力墙水平连接为整体，预制混凝土墙板采用套筒灌浆连接，预制墙板间通过水平现浇带连接为整体。叠合楼板、阳台板由预制混凝土板和上部现浇层组成，在预制板内设置桁架钢筋，增加整体刚度及水平截面抗剪性能，桁架高度满足现场水电预埋要求。本工程地上部分楼梯间采用标准化设计，采用预制楼梯。本工程空调板为全预制板。
2.4.3施工工艺原理
为方便构件制作和现场安装，依照单元构件受力特点，对不同类型的预制构件进行深化设计，力求相同类型的构件截面尺寸和配筋保持统一，达到预制构件批量生产的要求。
墙板构件安装与现浇作业交叉施工，工序之间相互独立进行施工且避开区域重叠原则，预制墙板安装后采用套筒灌浆连接保证墙板的受力性能，安装后通过现浇节点浇筑形成整体；预制叠合类构件安装与楼板现浇同步施工，通过叠合层上层混凝土浇筑形成整体；预制混凝土保温一体化板的使用解决了预制墙板之间现浇节点的外侧模板支设问题。需对预制构件深化设计、生产、运输、堆放、吊装、安装、连接、现浇节点处理以及成品保护等各环节质量进行严格控制。通过预制构件专用吊装、就位、安装等工器具的使用，使得结构施工便捷、质量可靠，提高劳动生产率，达到节能减排的社会效益。
2.4.4构件生产单位
本工程1#、2#、3#楼预制构件由中建科技集团有限公司生产，4#、5#、6#、7#、8#楼预制构件由远大住宅工业有限公司生产，两家预制构件单位均具有构件的供应能力。
2.5施工特点、重点、难点分析
2.5.1施工特点
装配式结构充分利用构件工厂化生产的优势，实现了预制构件设计标准化、生产工厂化、运输物流化和安装专业化，提高了施工生产效率，减少了施工废弃物的生产。
2.5.1.1预制构件设计标准化、生产精度高
住宅采用单元户型统一，门窗洞口规整有序，综合考虑厨房、卫生间设备和家具产品及管线布置的合理性；主体结构布置简单、规整，充分考虑承重墙上下对应贯通；公共空间及户内各功能分区明确、布局合理。
预制构件包括预制墙板、预制叠合阳台板、预制叠合楼板、预制楼梯、预制空调板，同类型构件其截面尺寸和配筋进行统一设计，保证构件生产标准化。严格控制构件的截面尺寸、定位钢筋位置及构件的平整度、垂直度。
2.5.1.2预制构件生产及运输计划匹配
根据构件使用需求情况，提前做好构件生产和运输计划。构件加工前，应按照构件需求总计划排出阶段生产计划，确保构件生产、运输与现场安装相配套，保证现场流水施工。
2.5.1.3构件吊装规范化
根据施工工艺特点等综合因素分析，编制可行的吊装顺序，让施工现场形成各工序之间的流水施工，节约工期，从而降低了工程造价。
2.5.1.4器具支撑方便快捷、料具租赁费降低
根据构件的受力特点和冬季施工因素，设计出专用的斜支撑、钢筋定位的工器具；在预制构件生产及现浇部位浇筑混凝土时设置安装用预埋件、预留孔等，保证构件支撑方便、就位快捷。
2.5.1.5质量通病少
预制外墙板为夹心的保温体系，采用构件拼接处企口设计，从工艺及构造上解决了外墙面渗漏、开裂等问题；通过工厂标准化生产解决了构件滴水线损坏以及房间施工尺寸偏差大等质量通病，利用主控线测量孔精确定位预制构件所在位置，提高建筑精准度。
2.5.1.6预制构件连接可靠
根据预制构件的受力特征采用特定的连接方式与现浇结构连成一体，满足结构承载力和变形要求；预制墙板采用套筒灌浆连接，预制叠合楼板构件采用叠合面上绑扎钢筋现浇混凝土浇筑连接（混凝土粗糙面保证新旧混凝提结合严密），预制楼梯采用插筋灌浆连接，达到构件连接可靠，满足结构的安全性和耐久性。
2.5.1.7施工安全隐患少
预制墙板、保温在工厂加工完成，减少了外立面装修工程量；外墙预制墙板之间现浇节点采用预制混凝土保温一体化方法，减少消防隐患，避免了节点外侧支模难、保温施工难的问题，减轻了外装修的高空作业风险。
2.5.1.8“四节一环保”
构件工厂生产减少了建筑材料损耗；现场湿作业显著减少，减低了建筑垃圾的产生；模板支设面积减少，降低了木材使用量；钢筋和混凝土现场工程量减少，减低了现场的水电用量，也减少了施工噪音、烟尘等污染物的排放，节能减排效益显著。达到“四节一环保”的工业绿色建筑要求。
2.5.2施工重点
本工程住宅均为装配式建筑，装配率高，设计过程较传统复杂，施工节点众多，施工重点多，前期设计中需各专业综合考虑，尤其涉及到PC构件预留预埋问题。
在技术准备阶段，预制构件的深化设计除应考虑设备专业的预留预埋、建筑装饰专业的 设计应重点结合施工方法对预制构件临时固定措施、塔吊附板措施、模板与构件的连接设计进行深化设计。
在本工程中预制构件钢筋连接采用钢筋套筒灌浆连接，钢筋套筒灌浆连接是预留钢筋，采用专用模具对插筋进行精确定位与防碰撞保护。灌浆套筒使用灌浆进行灌浆，灌浆料的质量及灌浆过程质量控制是质量管理的重点，应确保灌浆饱满。
在装配构件施工中大型构件吊装过程，吊装设备和吊具管理是安全管理的重点，应确保全过程安全施工。
2.5.3施工难点分析
根据目前甲方提供的工程设计图纸，结合现场踏勘，组织了专业技术人员对工程难点进行详细分析，并编制了相应对策。
大批量预制构件运输、现场堆放的道路要求高；预制构件的数量多、体积大，成堆预制构件的成品保护要求高。
本工程为群体工程，楼栋多，每栋楼都要配置塔吊，场地狭小，对群塔的管理难度大。
针对本工程以上难点，项目部不断优化完善施工，集中各种资源优势，对各种施工不利因素进行细分并注意化解，精心组织、精心施工，优质、高效实现本工程各项目标。具体采取主要措施如下表所示：
序号
工程难点及对策
1
预制构件运输与堆放
1.构件厂家严格按照设计吊装顺序进行装车出厂
2.构件厂对构件装车重量和数量进行合理安排
3.现场根据施工要求进行场地硬化和堆放点布置
4.临时道路方便平板车掉头
2
成品保护
1.构件厂家编制详细预制构件运输成品保护方案
2.现场编制预制构件安装后的成品保护方案
3.设专人进行落实
3
人员组织难度高
1.对各施工专业人员进行严格培训，安全意识教育
2.培养工人流水施工意识
3.组织工种之间的施工
4
新工艺质量控制难度高
1.对新工艺编制专项施工方案
2.对施工人员进行严格培训
3.现场工人操作执行旁站监督
5
塔吊使用协调难度大
1.塔吊使用满足构件吊装
2.合理安排各类材料吊装时间和顺序
3.严格规划材料量和使用空间
6
外防护架选型及安装难度大
1.认真考察，选择适合于装配式建筑的外防护架
2.对外防护架与预制构件的连墙点与设计协商提前预留孔洞
3.编制施工专项施工方案并进行专家论证
4.对操作工人进行专业培训
7
测量放线控制
1.每栋至少采用2个测量孔，通过垂直激光仪、经纬仪放出主控线控制精度墙板位置控制线
2.墙板安装精度控制制定施工操作要点
8
灌浆工艺
1.制定专项灌浆施工方案
2.灌浆由专业工人进行施工
9
吊装作业
1.制定吊装专项施工方案
2.作业人员经过严格培训并考核合格
2.6典型平、立、剖面图
（1）1#楼标准层平面图

（2）1#楼1～29轴立面图

（3）1#楼A-L轴立面

（4）1#楼L-A轴剖面图

2.7预制节点详图

其他预制节点详图见图纸。
3．施工准备
3.1技术准备
技术准备是施工准备的核心。由于任何技术的差错或隐患都可能引起人身安全和质量事故，造成生命、财产和经济的巨大损失。因此必须认真地做好技术准备工作。具体有如下内容:
A、熟悉、审查施工图纸和有关的设计资料；
B、原始资料的调查分析；
C、编制专项施工方案。
在施工开始前由项目工程师具体召集各相关岗位人员汇总、讨论图纸问题，设计交底时，切实解决疑难和有效落实现场碰到的图纸施工矛盾,切实加强与建设单位、设计单位、预制构件加工制作单位、监理单位以及相关单位的联系，及时加强沟通与信息联系,要向工人和其他施工人员做好技术交底,按照三级技术交底程序要求，逐级进行技术交底，特别是对不同技术工种的针对性交底，每次设计交底后要切实加强和落实，与此同时，首先还应做好培训工作。
3.1.1进场检查验收人员培训的岗位要求
（1）人员：技术员、质量员、材料员、施工员。
（2）培训内容：《预制混凝土构件质量检测标准》（DB11/T968-2013）。
（3）岗位职业和要求：
1）掌握预制构件验收标准。
2）检查预制够钱规格、数量、外观质量、成品保护的检查验收。
3）接收相关的质量证明文件，并传递给资料员。
4）指挥预制构件车辆停放在指定地点。
5）质量员、技术员、施工员必须经过国家考核通过并持有岗位证书。
3.1.2吊装人员培训和岗位要求
（1）人员：塔司、信号工、钩工。
（2）培训内容：《吊装方案》、《建筑施工手册》混凝土结构吊装工程中的相关内容。
（3）岗位职责和要求：
1）相关人员必须持证上岗。
2）塔司严格按信号工的指令进行操作，严格执行“十不吊”的规定。
3）信号工在保证安全的情况下才能发布指令，指令必须清晰。
4）钩工必须了解不同规格构件的重量、几何尺寸、重心位置，班前必须对进行检查，起钩前必须检查钢丝绳、卡环处在最合理的受力状态，预制外墙板没有做斜撑固定全不允许摘钩。
5）根据构件的受力特征进行专项技术交底培训，确保构件吊装时依照构件原有受力情况，防护构件吊装过程中发生损坏。
6）根据构件的安装方中准备必要的连接工器具，确保安装快捷，连接可靠。
7）根据构件的连接方中，进行连接钢筋定位、构件套筒灌浆连接、螺栓连接、规范操作顺序培训，增强连接施工人员的操作质量意识。
3.1.3支撑体系及外防护架施工人员培训和岗位要求
（1）人员：架子工。
（2）培训内容：有模架单位进行相关内容的培训。
（3）岗位职责：
1）相关人员必须持证上岗。
2）必须按照相关的工艺流程进行操作，不得违章作业。
3）作业人员必须穿戴安全帽和工作服。
4）必须拥有相关工作经验。
3.1.4预制构件安装人员培训和岗位要求
（1）人员：预制构件安装相关人员。
（2）培训内容：《装配中混凝土结构工程施工与质量验收规程》（DB11/T1030-2013）、《预制构件吊装方案》、《建筑施工手册》。
（3）岗位职业和工作要求：
1）上岗前必须接受现场的相关培训。
2）熟悉拆分图纸，预制构件安装顺序，必须按照相关的工艺流程进行操作，不得违章作业。
3）预制构件不得磕碰，注意成品保护。
4）严格按要求进行注浆，保证质量要求。
5）外墙板就位后，保证及时进行斜撑固定。
6）在正式操作前必须经过试吊熟悉操作工序。
3.1.5套筒灌浆操作人员培训和岗位要求
（1）人员：套筒灌浆操作人员。
（2）培训内容：《钢筋连接用套筒灌浆料》（JGT408-2013）、《钢筋套筒灌浆连接应用技术规程》（JGJ355-2015）、《钢筋套筒灌浆施工方案》、《灌浆施工工艺操作指导手册》。
（3）岗位职责和要求
1）熟悉工艺设计图纸。
2）熟悉灌浆所需要的工具和仪器等。
3）熟悉灌浆施工工艺流程。
4）熟悉装配式施工测量工序及质量控制要点。
5）相关人员必须经过实操培训。
3.1.6测量人员培训和岗位要求
（1）人员：测量员。
（2）培训内容：《工程测量规范》、《建筑施工手册》。
（3）岗位职责和要求：
1）熟悉工艺设计图纸和施工指导图纸。
2）熟悉测量仪器的使用，如全站仪，经纬仪，水准仪，激光铅垂仪等。
3）熟悉装配式施工手册。
4）熟悉装配式施工测量工序及质量控制要点。
5）相关人员必须经过国家考核通过并持有岗位证书。
3.17质量检查验收人员培训和要求
（1）人员：技术员、质量员。
（2）培训内容：《预制混凝土构件质量检验标准》（DB11/T958-2013）、《装配中混凝土结构工程施工与质量验收规程》（DB11/T1030-2013）、《装配中剪力墙结构设计规程》（DB11/1003-2013）。
（3）岗位职责和要求：
1）熟悉施工图纸、施工方案及相关的标准、规程。
2）掌握各种验收方法和验收工具的使用要求。
3）注重过程质量验收，严格质量把关。
4）相关人员必须经过国家考核通过并持有岗位证书。
3.1.8安全监督人员培训和要求
（1）人员：安全员。
（2）培训内容：《建筑施工安全检查标准》（JGJ59-2011）、《大兴瀛海镇区C4组团YZ00-0803-0603地块项目装配式专项施工方案》、《建筑施工手册》。
（3）岗位职责和要求：
1）了解施工危险作业的各种规范。
2）熟悉装配式施工手册。
3）熟悉人员必须经过国家考核通过并持有岗位证书。
3.2场内外准备
3.2.1场内准备
施工现场做好"三通一平" 路通、水通、电通和平整场地的准备，搭建好现场临时设施和PC结构的堆场准备；为了配合PC结构施工和PC结构单块构件的最大重量的施工需求，确保满足每栋楼PC结构的吊装距离，以及按照施工进度以及现场的场布要求，本项目每栋楼配备一台塔吊，合理布置在每栋楼的附近，确保平均吊装每5天~6天一层的节点。由于8栋楼同时施工，造成现场塔吊的平面布置交叉重叠，塔吊布置密集，塔身与塔臂旋转半径彼此影响极大，为防止塔吊的交叉碰撞，塔吊配备在满足施工进度的前提下，塔吊平面布置允许重叠，将道路与吊装区域区用拼装式成品围挡划分开，同时编制群塔作业专项方案。
根据本工程PC结构体积大、板块多的施工特点，同时各栋房为高层建筑，给PC结构卸车堆放带来一定的困难。若在PC结构卸车时使用汽车吊卸载施工，可以大大增加整个项目施工进度，避免长时间因为PC卡车堵塞的情况，使用汽车吊施工可减轻塔吊运能，比在不使用汽车吊的PC结构卸车情况施工效率更高，现场计划PC结构卸车时使用汽车吊卸载PC结构施工，以提高施工效率。
3.2.2场外准备
场外做好随时与PC厂家和PC结构相关构件厂家沟通，准确了解各个PC结构厂家的地址，准确预测PC结构厂家距离本项目的实地距离，以便于更准确联系PC结构厂家发送PC结构时间，有助于整体施工的安排；实地确定各个厂家生产PC结构的类型，实地考察PC结构厂家生产能力
