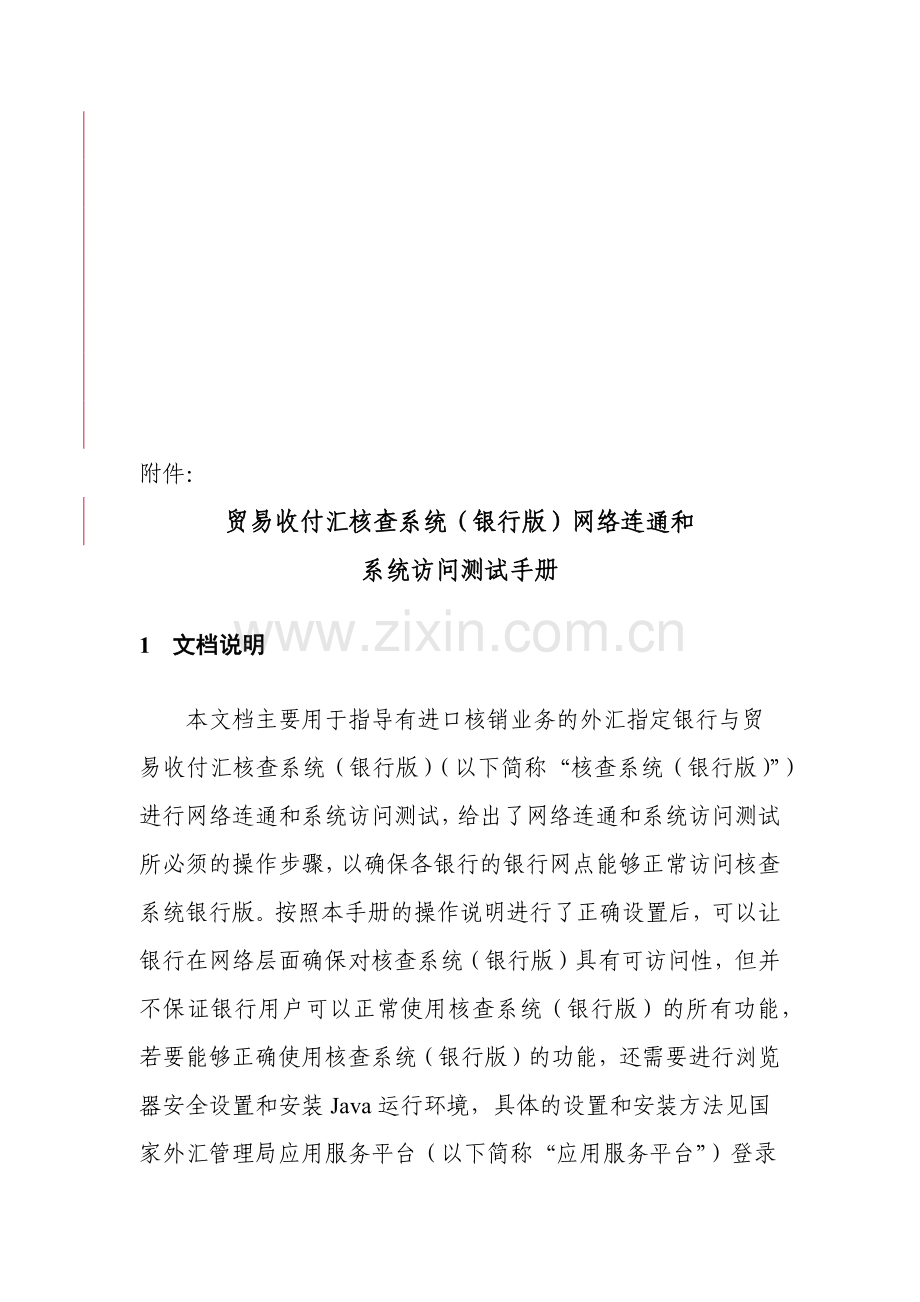

附件：
贸易收付汇核查系统（银行版）网络连通和
系统访问测试手册
1 文档说明

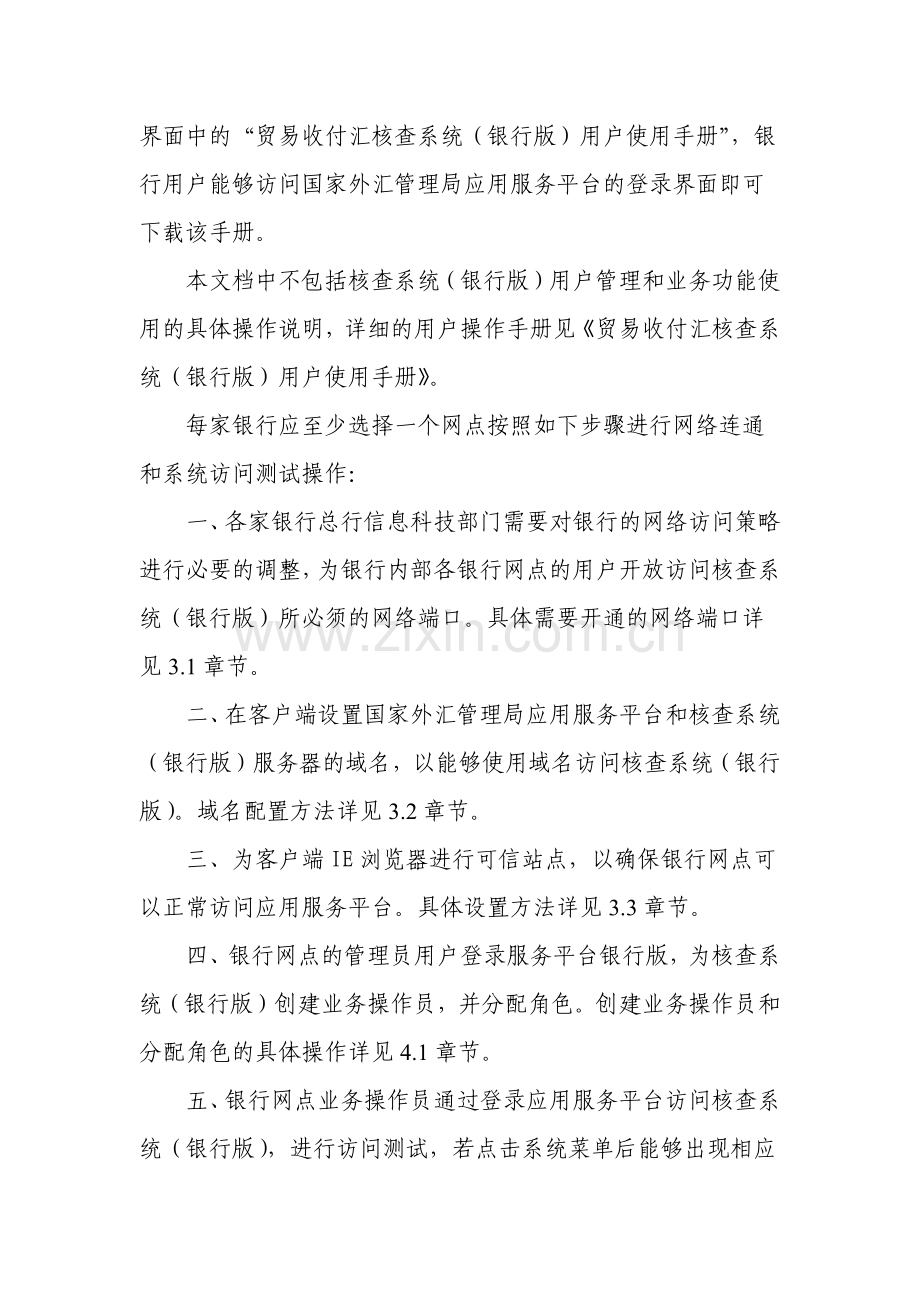

本文档主要用于指导有进口核销业务的外汇指定银行与贸易收付汇核查系统（银行版）（以下简称“核查系统（银行版）”）进行网络连通和系统访问测试，给出了网络连通和系统访问测试所必须的操作步骤，以确保各银行的银行网点能够正常访问核查系统银行版。按照本手册的操作说明进行了正确设置后，可以让银行在网络层面确保对核查系统（银行版）具有可访问性，但并不保证银行用户可以正常使用核查系统（银行版）的所有功能，若要能够正确使用核查系统（银行版）的功能，还需要进行浏览器安全设置和安装Java运行环境，具体的设置和安装方法见国家外汇管理局应用服务平台（以下简称“应用服务平台”）登录界面中的“贸易收付汇核查系统（银行版）用户使用手册”，银行用户能够访问国家外汇管理局应用服务平台的登录界面即可下载该手册。
本文档中不包括核查系统（银行版）用户管理和业务功能使用的具体操作说明，详细的用户操作手册见《贸易收付汇核查系统（银行版）用户使用手册》。
每家银行应至少选择一个网点按照如下步骤进行网络连通和系统访问测试操作：
一、各家银行总行信息科技部门需要对银行的网络访问策略进行必要的调整，为银行内部各银行网点的用户开放访问核查系统（银行版）所必须的网络端口。具体需要开通的网络端口详见3.1章节。
二、在客户端设置国家外汇管理局应用服务平台和核查系统（银行版）服务器的域名，以能够使用域名访问核查系统（银行版）。域名配置方法详见3.2章节。
三、为客户端IE浏览器进行可信站点，以确保银行网点可以正常访问应用服务平台。具体设置方法详见3.3章节。
四、银行网点的管理员用户登录服务平台银行版，为核查系统（银行版）创建业务操作员，并分配角色。创建业务操作员和分配角色的具体操作详见4.1章节。
五、银行网点业务操作员通过登录应用服务平台访问核查系统（银行版），进行访问测试，若点击系统菜单后能够出现相应的操作界面，则说明网络连通正常，银行网点可以访问系统。具体操作详见4.2章节。
2 系统访问地址
银行网点通过国家外汇管理局应用服务平台访问核查系统（银行版），服务平台银行版和核查系统银行版均部署于外汇局的银行接入网网络区域，服务平台银行版的访问地址为：http://asone.safe:9101/asone/。

3 系统访问设置
3.1 网络设置
外汇局应用服务平台服务器的IP地址为100.1.95.1，使用9101端口对外提供服务，核查系统（银行版）服务器的IP地址为100.1.95.5，使用9205端口对外提供服务。
各银行需要开通本银行网络相关网络端口，允许银行内部各银行网点相关业务人员可以访问应用服务平台服务器（IP地址为100.1.95.1）的9101端口和核查系统（银行版）服务器（IP地址为100.1.95.5）的9205端口。
网络设置工作应最先完成，网络设置工作由各银行总行信息科技部门负责，以确保本银行全国范围内办理贸易收付汇业务的银行网点均能访问核查系统（银行版）。

3.2 域名设置
各银行网点通过域名（http://asone.safe:9101/asone/）访问核查系统（银行版），为此需根据本行的实际情况进行域名设置。
3.2.1 银行网点不通过代理服务器方式访问核查系统（银行版）
1. 打开目录C:\WINDOWS\system32\drivers\etc，可以看到hosts文件，如图1所示：

图 1
2. 用记事本打开hosts文件，如图2所示：

图2
3. 在hosts文件中添加如下内容，对于已经存在的内容则不需要添加：
100.1.95.1 asone.safe
100.1.95.5 myhc.safe
其中，100.1.95.1为应用服务平台的服务器，100.1.95.5为核查系统（银行版）的服务器。添加完成后，如图3所示：

图3
保存并关闭文件后，再次打开IE浏览器，在浏览器的地址栏中输入http://asone.safe:9101/asone，回车后，即可访问。
3.2.2 银行网点通过代理服务器的方式访问核查系统（银行版）
此种访问方式的银行，由总行信息科技部门负责设置代理服务器，使各银行网点能够直接通过域名正确的访问核查系统（银行版）。
3.3 为浏览器设置可信站点
登录和使用核查系统（银行版），首先需要在浏览器中进行受信任站点设置。浏览器版本要求为IE6.0以上，以下操作均以WINDOWS XP操作系统，浏览器IE6.0 SP2为例。
打开浏览器，选择菜单“工具”，点击“Internet 选项(O) …”，如图4。

图4
在“Internet 选项”弹出窗口中，选择“安全”页，单击选中“受信任的站点”，然后点击右下“默认级别(D)”按钮，设置受信任站点的安全级别为“低”， 如图5所示。

图5
点击“站点(S)…”按钮，在可信站点维护窗口中分别添加应用服务平台域名http://asone.safe和核查系统（银行版）域名http://myhc.safe。如图6、图7和图8所示。点击确定保存设置并返回“Internet 选项”窗口。

图6

图7

图8
最后在“Internet 选项”窗口点击确定按钮保存所有设置。
注意：不要选中“对该区域的所有站点要求服务器验证（https:）(S)”。
4 系统访问测试
4.1 银行管理员用户为本网点创建业务操作员
1、登录应用服务平台
银行网点的管理员用户（ba）在IE浏览器中输入应用服务平台的访问地址http://asone.safe:9101/asone/，输入本网点金融机构标识码，用户名（ba）和用户密码，登录系统，如图9所示：
图9
说明：已经开通国际收支网上申报业务的银行网点的ba用户在登录应用服务平台时使用当前密码，尚未开通际收支网上申报业务但在贸易收付汇核查系统中办理了“银行网上开户业务”的银行网点的ba用户在登录应用服务平台时使用初始密码，初始密码可以向各银行网点的总行获取。
2、选择应用
业务操作员户（ba）登录到系统中后，在如图10选择应用的界面中选择“国家外汇管理局应用服务平台”，将进入用户角色管理界面。

图10
3、添加业务操作员
在如图11所示用户角色管理界面中，点击“业务操作员维护”菜单，进入业务操作员维护操作界面。

图11
在如图12界面中，点击“增加（A）”按钮，进入添加业务操作员界面。

图12
在如图13所示的添加业务员操作界面中，输入用户代码、用户名称、联系电话、邮箱地址、初始密码，其中用户代码、用户名称、初始密码为必填项，用户代码不能重复，在角色分配区域的“未分配的角色列表”中选择“贸易收付汇核查系统银行版操作员”，然后选择“>”将该角色添加到“已经分配的角色列表”中，如图14所示，再点击“保存（S）”按钮，系统提示“业务操作员增加成功”，如图15所示，至此，成功添加了业务操作员。

图13

图14

图15
4.2 业务操作员访问系统
1、登录系统
银行网点的业务操作员使用在4.1章节添加的业务操作员用户登录应用服务平台，如图16所示。

图16
用户第一次登录应用服务平台后，系统会提示“用户初始登录，必须修改密码才能登录”，在如图17所示的修改用户密码界面中，输入原密码和新密码后修改用户密码，成功后提示“密码修改成功”，确定后进入选择应用界面。
2、选择应用
在如图17所示的选择应用界面中，选择“贸易收付汇核查系统（银行版）”，进入如图18所示的银行业务操作界面，

图17

图18
在如图18所示的银行业务操作界面中，选择“进口业务操作”，如图19所示。

图19
3、验证操作界面
在如图19所示的进口业务操作界面中，点击左边的“进口付汇目录查询”菜单，若右边出现如图20所示的操作界面，则说明网络连通正常，该银行网点能够访问核查系统（银行版）。

图20
