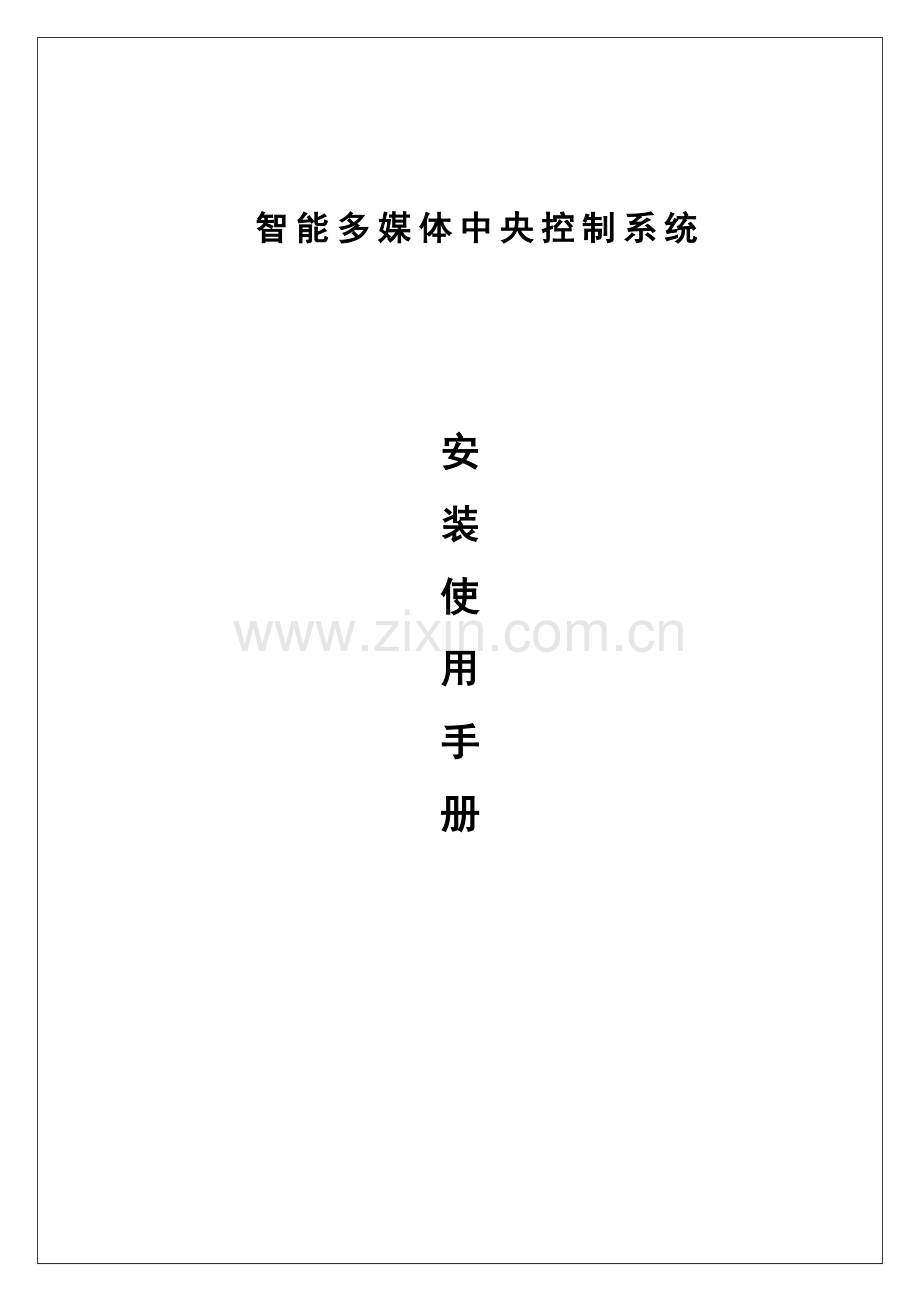

智能多媒体中央控制系统

安
装
使
用
手
册

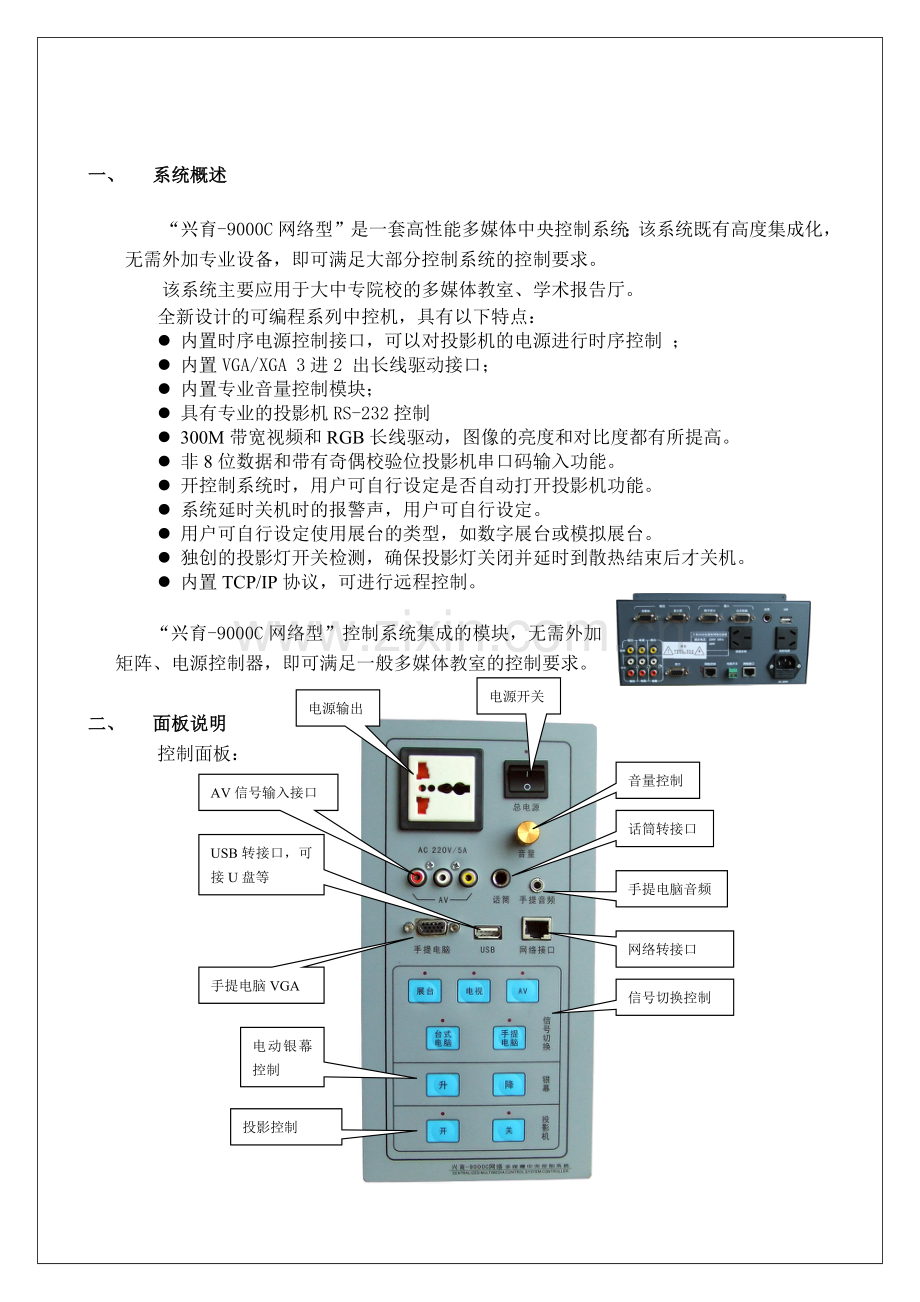

一、 系统概述

“兴育-9000C网络型”是一套高性能多媒体中央控制系统；该系统既有高度集成化，无需外加专业设备，即可满足大部分控制系统的控制要求。
该系统主要应用于大中专院校的多媒体教室、学术报告厅。
全新设计的可编程系列中控机，具有以下特点：
l 内置时序电源控制接口，可以对投影机的电源进行时序控制 ；
l 内置VGA/XGA 3进2 出长线驱动接口；
l 内置专业音量控制模块；
l 具有专业的投影机RS-232控制
l 300M带宽视频和RGB长线驱动，图像的亮度和对比度都有所提高。
l 非8位数据和带有奇偶校验位投影机串口码输入功能。
l 开控制系统时，用户可自行设定是否自动打开投影机功能。
l 系统延时关机时的报警声，用户可自行设定。
l 用户可自行设定使用展台的类型，如数字展台或模拟展台。
l 独创的投影灯开关检测，确保投影灯关闭并延时到散热结束后才关机。
l 内置TCP/IP协议，可进行远程控制。

“兴育-9000C网络型”控制系统集成的模块，无需外加矩阵、电源控制器，即可满足一般多媒体教室的控制要求。
电源输出
电源开关

二、 面板说明
音量控制
控制面板：
AV信号输入接口

话筒转接口

USB转接口，可接U盘等

手提电脑音频

网络转接口

手提电脑VGA

信号切换控制

电动银幕控制

投影控制

台式电脑输入
数字展台输入
显示器RGB输出
1、 后面板：
话筒转接口
如图：
USB接口,接电脑USB口

投影机RGB输出

投影机电源

视频输出

电源输入

音频输出，接功放

保险丝

电视的视频信号和音频信号输入

电动幕接口

电脑开关接口
网络转接口
网络控制接口
串口，接背投串口
台式电脑音频输入

主机结构性能
“兴育-9000C网络型”控制系统集成了一系列高性能的控制模块，以满足大部分多媒体中央控制系统的控制要求。

技术参数：
视频输入:RCA接口(1Vp-p电平,输入阻抗75欧姆)
视频输出:RCA接口(1vp-p电平,输出阻抗75欧姆)
视频带宽:120MHZ
音频输入:RGA接口(0.75Vp-p电平,输入阻抗600欧姆)
音频输出:RGA接口(0.75Vp-p电平,输出阻抗600欧姆)
信噪比:85db
音频带宽:50KHZ.
1、 3进2 出VGA切换矩阵：
集成3进2出电脑信号切换矩阵，预设对一台台式电脑、一台手提电脑和一台数字式展台进行切换(即HDF15针信号源)，其中台式电脑输入为1分2，一路参与矩阵切换，另外一路输出监视。
注：输出投影一路具有长线驱动功能。
2、 内置强电控制模块
集成带1路继电器的强电控制模块，其中一路为独立控制，提供背投电源输出，背投电源可实现延时控制，用户可以通过电脑控制软件自定义背投延时关机的具体时间；

2、 通讯端口说明：
中控提供一个通讯串口，可以分别实写入投影机串口控制码、控制投影机等。串口使用说明如下：
1) 往中控写入投影机串控制码时——中控串口与电脑串口相连接；
接线方法：DB9母对母头各脚位一一对应相相连接。
2) 控制背投电视时—在往中控写入背投串口码后，中控串口应与背投电视串口连接。中控端的各引脚为：2脚为信号发送端，3脚为信号接收端，5脚为地端。

接背投电视控制串口
2脚：数据发送
3脚：数据接收
5脚：信号地

投影机RS-232控制代码写入：
1、按住“手提电脑”键三秒不放，“嘀”声响后，表示进入串口写码状态。
如下图：

按住此键三秒不放，“嘀”声响后进入写码状态。

2、在往中控写投影机串口码之前，必须中控上展台串口与电脑串口相连接。必须使用两头为DB9的母头。线引脚两头一一对应。即2对2，3对3，5对5。
3、打开光盘上“串码写入”文件夹，运行“Setup.exe”进行安装。
串口码输入窗口
运行“串口写码”，出现如下界面：

串口码十六进制显示窗口
串口码数据格式选择

背投、展台、控制键
选择通信的串口

3、 投影机控制键。
投影机串口码波特率设置，可查阅投影机说明书

串口码数据位长度

串口码的奇偶校验位

4、根据投影机的不同，选择好投影机串口码的数据格式、波特率、数据位和校验位。
5、在串口码输入窗口，输入好串口码（注意十六进制和ASC码的输入区别）。
6、点击“确定”按钮，在十六进制显示窗口以十六进显示当前串口码。
7、选择与控制主机连接的串口号。
8、点击“传送”按钮，传送串口码到控制主机。
9、传送完成时，主机会发出“嘀”声响。表示写入成功。

网络控制说明：
本控制系统具有独立的IP地址，可通过以太网接口进行远程控制（如下图）。

网络控制接口，接入以太网

在设置网络参数之前，先断开控制器电源，短接5和9脚，然后再接上电源。

网络参数设置：
本控制系统在接入网络之前，必须设置网络参数，具体设置如下参数：
控制系统的IP 地址、网关、子网掩码和网络物理地址（MAC地址）。
1、 拔下控制器电源，短接中控上的背投RS232接口的5和9脚（如上图），然后插上控制器电源插头。
2、 将控制器接入网络，可接入HUB、路由器、交换机等。注：在设置时只能有一台控制器接入网络，因为控制器出厂设置时，IP地址都是192.168.1.3。
3、 把电脑的IP地址改为：192.168.1.X（0-255） ,子网掩码改为：255.255.255.0。
控制器将要修改后的IP 地址
4、 安装好IP设置软件并运行，出现如下画面：
控制器当前IP地址

控制器将要修改后的MAC地址
控制器将要修改后的网关

控制器将要修改后的子网掩码

波特率设置，设置成9600

连接状态提示

5、 填入相应的参数后，点击“连接”，连接成功后，再击传送。听到“嘀”声后，设置完成。
6、 拔掉控制器电源，断开中控上背投RS232接口的5和9脚，重新插上电源。
中控操作说明：
开机：按下“总电源”，系统会为投影机上电。
信号切换：按下信号切换栏内的信号键，所选中的信号会送到投影机。同时投影机会自动切换到相对应的信号源上。（如：切换到电脑信号时，投影机会自动把信号源切换到RGB状态。但前提是中控已正确输入当前投影机的串口码）。
音量控制：按住“音量+“不放，音量会不断增大，按住“音量-”不放，音量会不断减小。
延时关机：按 “总电源”，中控处于延时关机状态，此时会自动关闭投影机灯泡，自动关闭电脑，在延时设定好的时间后（一般为2分钟），中控会切断投影机电源。从而保护投影机。

常见故障排除
1、 主控机无法开机
原因1：没有给控制系统供电，确认总电源是否有电；
原因2：检查保险丝是否烧断。
原因3：检查电源电压，是否过低或过高。
2、 面板控制不灵
原因1：若出现设备选择、投影机控制、环境控制等整个区域控制不灵，可能是面板设置不对，请重新设置或联系经销商；。
3、 写码软件无法写入串口码
原因1：通讯电缆有断线或没有接好，请检查是不是一一对应的连接线；
原因2：电脑通讯口没有设置对，可在数据设置里选择其它参数设置，选择正确的通讯口。
