桩机工程施工用电专项方案.docx

目 录
一、工程概况 2
二、编制依据： 2
三、施工条件 2
四、设计内容和步骤 3
1、现场勘探及初步设计: 3
2、确定用电负荷: 3
3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 6
4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 13
5、选择总箱的进线截面及进线开关: 19
6、选择变压器: 19
五、绘制临时供电施工图 20
六、安全用电技术措施 26
1、安全用电技术措施 26
2、安全用电组织措施 38
七、安全用电防火措施 39
1、施工现场发生火灾的主要原因 39
2、预防电气火灾的措施 39
八、接地装置设计 41

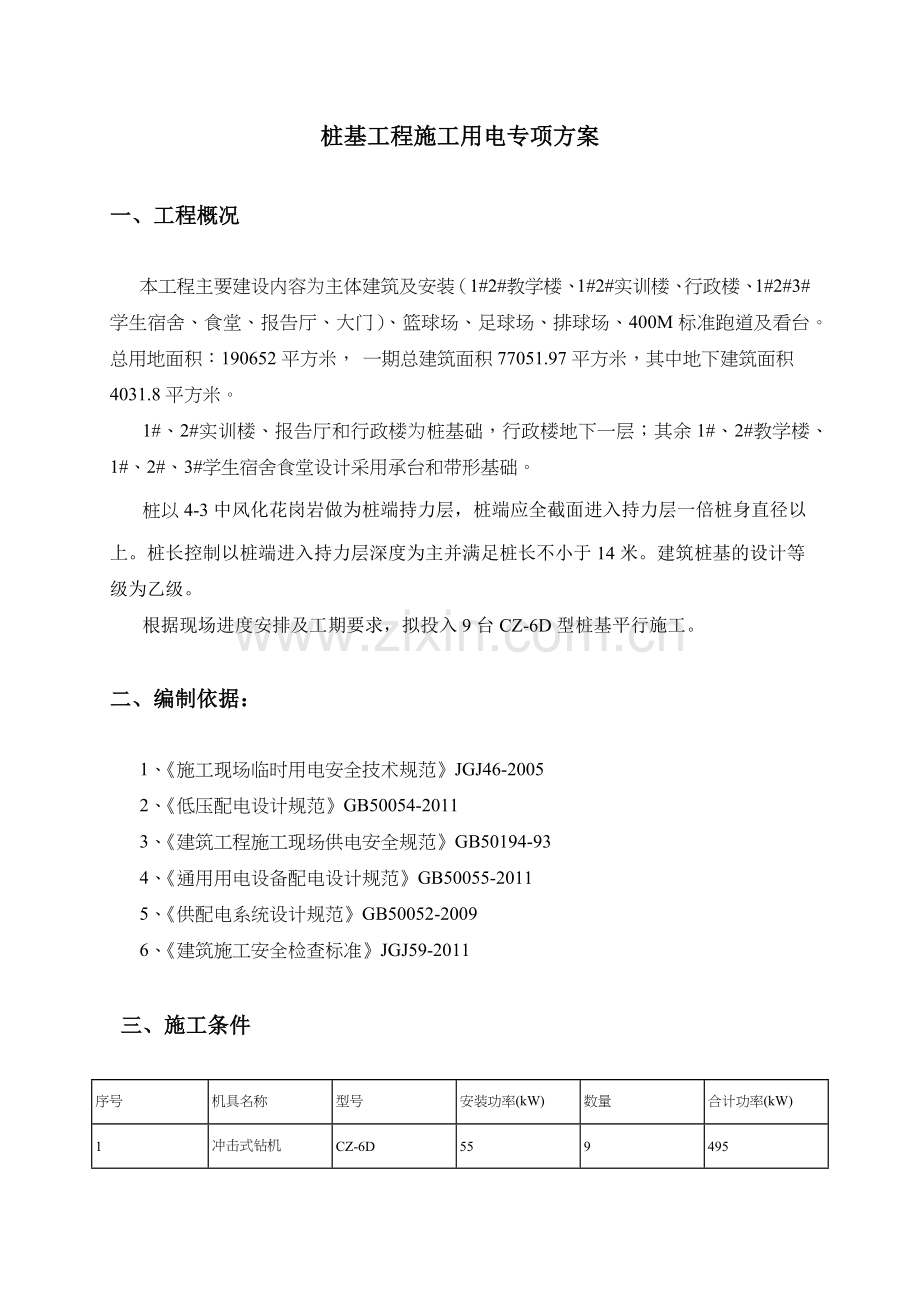

桩基工程施工用电专项方案
一、工程概况
本工程主要建设内容为主体建筑及安装（1#2#教学楼、1#2#实训楼、行政楼、1#2#3#学生宿舍、食堂、报告厅、大门）、篮球场、足球场、排球场、400M标准跑道及看台。总用地面积：190652平方米， 一期总建筑面积77051.97平方米，其中地下建筑面积4031.8平方米。
1#、2#实训楼、报告厅和行政楼为桩基础，行政楼地下一层；其余1#、2#教学楼、1#、2#、3#学生宿舍食堂设计采用承台和带形基础。
桩以4-3中风化花岗岩做为桩端持力层，桩端应全截面进入持力层一倍桩身直径以上。桩长控制以桩端进入持力层深度为主并满足桩长不小于14米。建筑桩基的设计等级为乙级。
根据现场进度安排及工期要求，拟投入9台CZ-6D型桩基平行施工。
二、编制依据：
1、《施工现场临时用电安全技术规范》JGJ46-2005
2、《低压配电设计规范》GB50054-2011
3、《建筑工程施工现场供电安全规范》GB50194-93
4、《通用用电设备配电设计规范》GB50055-2011
5、《供配电系统设计规范》GB50052-2009
6、《建筑施工安全检查标准》JGJ59-2011
三、施工条件
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
冲击式钻机
CZ-6D
55
9
495
2
交流电焊机
BX1-400
16.5
2
33
3
碘钨灯

1
10
10
4
泥浆泵

20
9
180
5
高压汞灯

3
2
6
四、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)、冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(2)、交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=16.5×0.4=6.6kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×6.6=4.67 kW
Pjs=Kx×Pe=0.5×4.67=2.33kW
Qjs=Pjs×tgφ=2.33×2.29=5.35kvar
(3)、冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(4)、冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(5)、冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(6)、冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(7)、泥浆泵（5台）
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×100=75kW
Qjs=Pjs×tgφ=75×0.75=56.25kvar
(8)、碘钨灯（5盏）
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×5×1=1.5kW
Qjs=Pjs×tgφ=1.5×1.02=1.53kvar
(9)、高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Pjs=0.6×3×1.1=1.98kW
Qjs=Pjs×tgφ=1.98×1.02=2.02kvar
(10)、冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(11)、冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(12)、冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(13)、冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(14)、交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=16.5×0.4=6.6kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×6.6=4.67 kW
Pjs=Kx×Pe=0.5×4.67=2.33kW
Qjs=Pjs×tgφ=2.33×2.29=5.35kvar
(15)、泥浆泵（4台）
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×80=60kW
Qjs=Pjs×tgφ=60×0.75=45kvar
(16)、碘钨灯（5盏）
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×5×1=1.5kW
Qjs=Pjs×tgφ=1.5×1.02=1.53kvar
(17)、高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Pjs=0.6×3×1.1=1.98kW
Qjs=Pjs×tgφ=1.98×1.02=2.02kvar
(18)总的计算负荷计算，总箱同期系数取Kx=0.95
总的有功功率
Pjs=Kx×ΣPjs=0.95×(16.5+2.33+16.5+16.5+16.5+16.5+75+1.5+1.98+16.5+16.5+16.5+16.5+2.33+60+1.5+1.98)=560.739kW
总的无功功率
Qjs=Kx×ΣQjs=0.95×(16.83+5.35+16.83+16.83+16.83+16.83+56.25+1.53+2.02+16.83+16.83+16.83+16.83+5.35+45+1.53+2.02)=514.032kvar
总的视在功率
Sjs=(Pjs2+Qjs2)1/2=(560.7392+514.0322)1/2=760.695kVA
总的计算电流计算
Ijs=Sjs/(1.732×Ue)=760.695/(1.732×0.38)=1155.791A

3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(2)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.4，tgφ=2.29
Ijs=Kx×Pe/(Ue×Cosφ)=1×4.67/(0.38×0.4)=30.7A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为62.15A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-63/63。
(3)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(4)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(5)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(6)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(7)、泥浆泵（5台）开关箱至泥浆泵（5台）导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.8，tgφ=0.75
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×100/(1.732×0.38×0.8)=189.92A
ii)选择导线
选择VV-3×70+2×35，空气明敷/架空线路时其安全载流量为212.24A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-250/200。
(8)、碘钨灯（5盏）开关箱至碘钨灯（5盏）导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×5/(0.22×0.7)=32.47A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(9)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×3/(0.22×0.7)=19.48A
ii)选择导线
选择VV-3×25+2×16，空气明敷/架空线路时其安全载流量为110.22A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/80。
(10)、1号动力分箱至第1组电机(冲击式钻机、交流电焊机、冲击式钻机、冲击式钻机、冲击式钻机、冲击式钻机、泥浆泵（5台）)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.5×4.67×1/(0.38×0.4)=15.35A
冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
泥浆泵（5台）
Kx=0.75，Cosφ=0.8，tgφ=0.75
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.75×100×1/(1.732×0.38×0.8)=142.44A
Ijs(1组电机)=336.86A
该组中最大的开关箱电流Ijs=189.92A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=336.86×1.1=370.55A
ii)选择导线
选择VV-3×185+2×95，空气明敷/架空线路时其安全载流量为398.69A。
iii)选择电气设备
选择开关箱内隔离开关为HH4-400/400 ，其熔体额定电流为Ir=400A，漏电保护器为DZ20L-400/400。
(11)、1号照明分箱至第1组照明灯具(碘钨灯（5盏）、高压汞灯)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
碘钨灯（5盏）
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.3×5×1/(0.22×0.7)=9.74A
高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.6×3×1/(0.22×0.7)=11.69A
Ijs(1组灯具)=21.43A
该组中最大的开关箱电流Ijs=32.47A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=32.47×1.1=35.71A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(12)1号动力分箱进线及进线开关的选择
i)计算电流
Kx=0.7，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×391.5/(1.732×0.38×0.9)=462.65A
该分箱下最大组线电流Ijs=370.55A
两者中取大值Ijs=462.65A
ii)选择导线
选择VV-3×240+2×120，直接埋地时其安全载流量为463.18A。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/500 ，其熔体额定电流为Ir=500A，漏电保护器为DZ20L-630/500。
(13)1号照明分箱进线及进线开关的选择
i)计算电流
Kx=0.7，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×8/(1.732×0.38×0.9)=9.45A
该分箱下最大组线电流Ijs=35.71A
两者中取大值Ijs=35.71A
ii)选择导线
选择VV-3×185+2×95，直接埋地时其安全载流量为396.34A。
iii)选择电气设备
选择开关箱内隔离开关为HH4-400/400 ，其熔体额定电流为Ir=400A，漏电保护器为DZ20L-400/400。
(14)1号干线导线截面及出线开关的选择
i)计算电流：
按导线安全载流量：
Kx=0.65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×399.5/(1.732×0.38×0.75)=526.06A
该干线下最大的分配箱电流Ijs=462.65A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=526.06×1.1=578.67A
按允许电压降：
S=Kx×Σ(P×L)/C△U=0.65×35635/(77×5)=60.163mm2
选择YJV-0.6/1kV-3×300+2×150，直接埋地时其安全载流量为644.93A。
ii)选择出线开关
1号干线出线开关选择HR3-600/600，其熔体额定电流为Ir=600A，漏电保护器为DZ20L-630/630。
4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×240+2×120，空气明敷/架空线路时其安全载流量为477.25A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/500 ，其熔体额定电流为Ir=500A，漏电保护器为DZ20L-630/500。
(2)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×300+2×150，空气明敷/架空线路时其安全载流量为555.81A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/450 ，其熔体额定电流为Ir=450A，漏电保护器为DZ20L-630/500。
(3)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择YJV-0.6/1kV-3×300+2×150，空气明敷/架空线路时其安全载流量为694.18A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/600 ，其熔体额定电流为Ir=600A，漏电保护器为DZ20L-630/630。
(4)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。
(5)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.4，tgφ=2.29
Ijs=Kx×Pe/(Ue×Cosφ)=1×4.67/(0.38×0.4)=30.7A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(6)、泥浆泵（4台）开关箱至泥浆泵（4台）导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.8，tgφ=0.75
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×80/(1.732×0.38×0.8)=151.94A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。
(7)、碘钨灯（5盏）开关箱至碘钨灯（5盏）导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×5/(0.22×0.7)=32.47A
ii)选择导线
选择VV-3×35+2×16，空气明敷/架空线路时其安全载流量为134.85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(8)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×3/(0.22×0.7)=19.48A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。
(9)、2号动力分箱至第1组电机(冲击式钻机、冲击式钻机、冲击式钻机、冲击式钻机、交流电焊机、泥浆泵（4台）)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.5×4.67×1/(0.38×0.4)=15.35A
泥浆泵（4台）
Kx=0.75，Cosφ=0.8，tgφ=0.75
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.75×80×1/(1.732×0.38×0.8)=113.95A
Ijs(1组电机)=272.56A
该组中最大的开关箱电流Ijs=151.94A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=272.56×1.1=299.82A
ii)选择导线
选择VV-3×120+2×70，空气明敷/架空线路时其安全载流量为303.7A。
iii)选择电气设备
选择开关箱内隔离开关为HH4-300/300 ，其熔体额定电流为Ir=300A，漏电保护器为DZ20L-400/315。
(10)、2号照明分箱至第1组照明灯具(碘钨灯（5盏）、高压汞灯)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
碘钨灯（5盏）
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.3×5×1/(0.22×0.7)=9.74A
高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.6×3×1/(0.22×0.7)=11.69A
Ijs(1组灯具)=21.43A
该组中最大的开关箱电流Ijs=32.47A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=32.47×1.1=35.71A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为165.34A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。
(11)2号动力分箱进线及进线开关的选择
i)计算电流
Kx=0.7，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×316.5/(1.732×0.38×0.9)=374.02A
该分箱下最大组线电流Ijs=299.82A
两者中取大值Ijs=374.02A
ii)选择导线
选择VV-3×185+2×95，直接埋地时其安全载流量为396.34A。
iii)选择电气设备
选择开关箱内隔离开关为HH4-400/400 ，其熔体额定电流为Ir=400A，漏电保护器为DZ20L-400/400。
(12)2号照明分箱进线及进线开关的选择
i)计算电流
Kx=0.7，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×8/(1.732×0.38×0.9)=9.45A
该分箱下最大组线电流Ijs=35.71A
两者中取大值Ijs=35.71A
ii)选择导线
选择YJV-0.6/1kV-3×300+2×150，直接埋地时其安全载流量为644.93A。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/600 ，其熔体额定电流为Ir=600A，漏电保护器为DZ20L-630/630。
(13)2号干线导线截面及出线开关的选择
i)计算电流：
按导线安全载流量：
Kx=0.65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×324.5/(1.732×0.38×0.75)=427.3A
该干线下最大的分配箱电流Ijs=374.02A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=427.30×1.1=470.03A
按允许电压降：
S=Kx×Σ(P×L)/C△U=0.65×641/(77×5)=1.082mm2
选择VV-3×300+2×150，直接埋地时其安全载流量为526.5A。
ii)选择出线开关
2号干线出线开关选择HR3-600/500，其熔体额定电流为Ir=500A，漏电保护器为DZ20L-630/500。
5、选择总箱的进线截面及进线开关:
根据最大的干线电流和前面第2部分计算的电流，两者中取大值，Ijs=1155.79A。
由于该总配箱下有多条干线，所以电流需要乘以1.1的系数。
Ijs= 1155.79×1.1=1271.37A
(1)查表得直接埋地 线路10°C时铜芯YJV-0.6/1kV-3×300+2×150，其安全载流量为644.93A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。
(2)选择总进线开关：HR3-1000/700，其熔体额定电流为Ir=700A。
(3)选择总箱中
