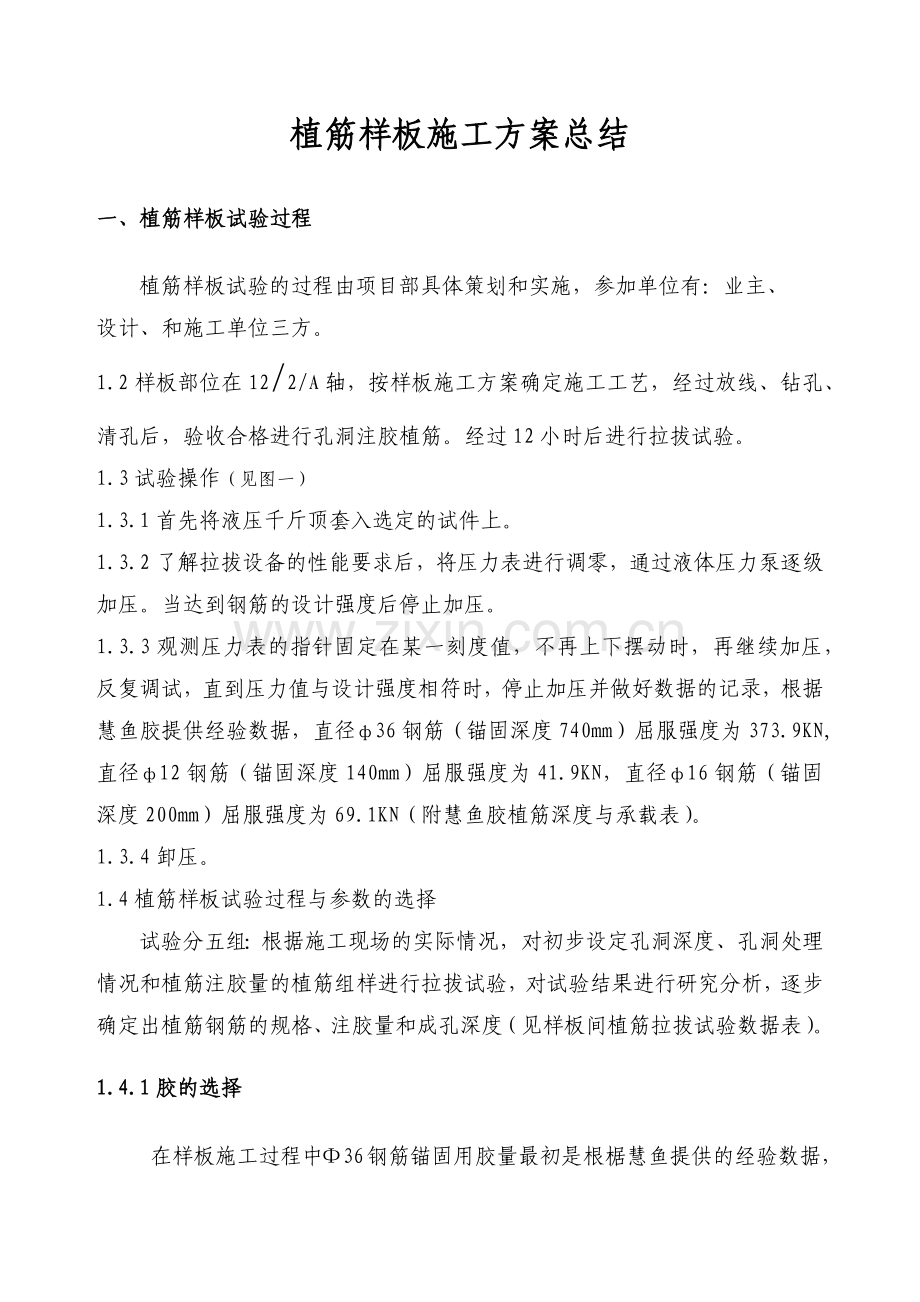

植筋样板施工方案总结
一、植筋样板试验过程
植筋样板试验的过程由项目部具体策划和实施，参加单位有：业主、
设计、和施工单位三方。
1.2样板部位在12/2/A轴，按样板施工方案确定施工工艺，经过放线、钻孔、清孔后，验收合格进行孔洞注胶植筋。经过12小时后进行拉拔试验。
1.3试验操作（见图一）
1.3.1首先将液压千斤顶套入选定的试件上。
1.3.2了解拉拔设备的性能要求后，将压力表进行调零，通过液体压力泵逐级加压。当达到钢筋的设计强度后停止加压。
1.3.3观测压力表的指针固定在某一刻度值，不再上下摆动时，再继续加压，反复调试，直到压力值与设计强度相符时，停止加压并做好数据的记录，根据慧鱼胶提供经验数据，直径ф36钢筋（锚固深度740mm）屈服强度为373.9KN,直径ф12钢筋（锚固深度140mm）屈服强度为41.9KN，直径ф16钢筋（锚固深度200mm）屈服强度为69.1KN（附慧鱼胶植筋深度与承载表）。
1.3.4卸压。
1.4植筋样板试验过程与参数的选择
试验分五组：根据施工现场的实际情况，对初步设定孔洞深度、孔洞处理情况和植筋注胶量的植筋组样进行拉拔试验，对试验结果进行研究分析，逐步确定出植筋钢筋的规格、注胶量和成孔深度（见样板间植筋拉拔试验数据表）。
1.4.1胶的选择
在样板施工过程中Φ36钢筋锚固用胶量最初是根椐慧鱼提供的经验数据，以孔深765(675+2.5d=765)mm的2/3的孔洞体积来确定注胶量的,即每孔需注2.37支胶(每支360ml)。第一组的植筋拉拔试验的思路即根据这个数据而定。此组试验需植3根钢筋,然而实际孔洞实注胶量为2支，因为现场试验在注2支胶后,当钢筋插入孔洞底部即有部分胶从孔洞中溢出。待12小时固化后，经拉拔试验检测全部合格，（Φ36钢筋的屈服强度341kN），以此为依据暂定每个植筋孔洞需注入用2支建筑胶.第一组试验数据见后附图:
1.4.2钻孔深度的选择
第二组试验是为了确定Φ36钢筋的钻孔深度，经过第一组试验可以看出，孔深为765mm的拉拔试验的结果完全满足设计要求，因此经过设计、监理、施工单位协商，为了减少锚固深度先进行第二组试验，试验预定三个孔洞的深度分别为720mm、740mm、745mm。每个植筋孔用胶量为2支。经拉拔试验测定全部合格，因此锚固深度暂定为720mm— 740mm。
1.4.3.孔洞处理情况的选择
由第一组拉拔试验结果可以看出孔洞不经烘干处理也符合试验要求，所以暂定植筋孔洞处理条件为无明水状态即可。
1.4.4. φ12的圆钢与Φ12螺纹钢的选择
第三组试验抽取φ12的圆钢进行拉拔试验，孔径为16mm，孔深130mm，经拉拔试验结果不合格，显示钢筋与胶之间的握裹力不足，因此需做第四组试验。第四组试验中选择Φ12螺纹钢，植筋孔深分别为146mm、156mm、150mm。经拉拔试验结果全部合格，所以暂定为用Φ12的螺纹钢筋，孔深定为140mm。又考虑到Φ12钢筋与孔洞、胶的接触面积和实际施工操作，Φ12钢筋的孔洞直径定为18mm。
1.4.5.Φ16钢筋的试验
第五组试验需植3根Φ16的钢筋, 孔洞的直径为22mm，孔深分别为200mm，205mm，210mm，经拉拔试验结果全部合格，所以暂定采用Φ16的螺纹钢筋，孔深定为200mm。
1.4.6测定成孔速度
试验需采用4台水钻同时进行，由专人测量，并用普通计时器测成孔速
度，计算出平均每个孔洞需要的工作时间.
1.4.7根据第一组试验所得出的数据进行下组拉拔试验（后附样板间植筋拉拔试验数据表）。
二、试验结论
针对以上样板植筋试验数据，得出如下结论：
2.1钻孔深度的确定
2.1.1Φ36的钢筋植筋锚固深度为720mm--740mm，实际操作可以控制为730±10 mm；
2.1.2Φ12的钢筋植筋锚固深度为140mm，实际操作可以控制为150±10mm；
2.1.3Φ16的钢筋植筋锚固深度为200mm，实际操作可以控制为210±10mm；
2.2孔洞直径
2.2.1Φ36的钢筋植筋孔洞直径为46mm；
2.2.2Φ12的钢筋植筋孔洞直径为18mm；
2.2.3Φ16的钢筋植筋孔洞直径为22mm；
2.3单位孔洞用胶量
2.3.1Φ36的钢筋植筋每孔用慧鱼胶量为720ml（2支）；
2.3.2Φ12的钢筋植筋每孔用慧鱼胶量为40ml（0.11支）；
2.3.3Φ16的钢筋植筋每孔用慧鱼胶量为70ml（0.19支）；
2.4钻孔方式
2.4.1Φ36的钢筋用水钻打孔；
2.4.2Φ12的钢筋用冲击钻打孔；
2.4.3Φ16的钢筋用冲击钻打孔：
2.5钻孔时间
2.5.1Φ36的钢筋成孔时间为60分钟；
2.5.2Φ12的钢筋成孔时间为20分钟；
2.5.3Φ16的钢筋成孔时间为35分钟；
2.6孔洞处理程度
植筋前清除孔内的积水，达到无明水要求，但不必烘干处理即可植筋。
2.7同时使用机具数
每个柱子可以同时使用8台水钻打孔。
2.8胶的种类
选用慧鱼FIS—V360。

样板间植筋拉拔试验数据表
组数
名称
规格
注胶量
植筋承载
孔径直径
成孔
时间
深度
备注
支
ml
ml/M
KN
mm
分
mm

一
样1
ф36
1.75
630
824
365.4
46
65
765
孔洞经烘干

样2
ф36
2.0
720
941
400
46
70
765
孔洞未经烘干

样3
ф36
2.0
720
941
400
46
75
765
孔洞未经烘干
二
样4
ф36
1.89
680
889
400
46
70
720
孔洞未经烘干

样5
ф36
2.0
720
941
400
46
65
740
孔洞未经烘干

样6
ф36
2.0
720
941
400
46
75
745
孔洞未经烘干
三
样7
φ12
0．11
40
308
15.6
16
20
130
孔洞未经烘干

样8
φ12
0．11
40
308
16.4
16
20
130
孔洞未经烘干

样9
φ12
0．11
40
308
27.4
16
20
130
孔洞未经烘干
四
样10
ф12
0．11
40
267
41
16
20
150
孔洞未经烘干

样11
ф12
0.097
35
240
53.4
16
20
146
孔洞未经烘干

样12
ф12
0.083
30
211
40
16
20
142
孔洞未经烘干
五
样13
ф16
0．19
70
333
90
22
35
210
孔洞未经烘干

样14
ф16
0．19
70
341
90
22
35
205
孔洞未经烘干

样15
ф16
0．19
70
350
90
22
35
200
孔洞未经烘干
（注：以上实测数据根据该钢筋的设计强度进行判定）
