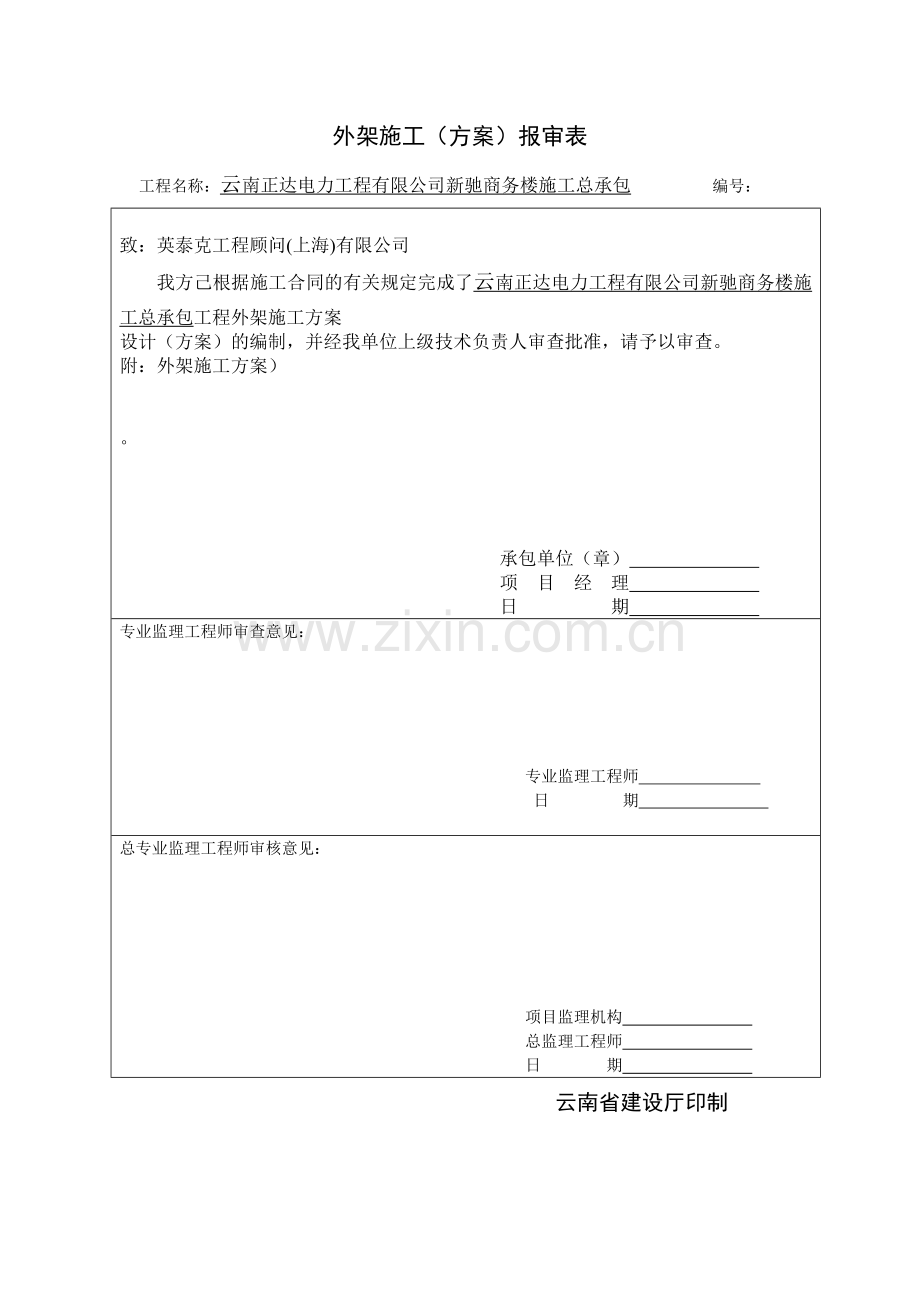

外架施工（方案）报审表
工程名称：云南正达电力工程有限公司新驰商务楼施工总承包 编号：

致：英泰克工程顾问(上海)有限公司
我方己根据施工合同的有关规定完成了云南正达电力工程有限公司新驰商务楼施工总承包工程外架施工方案
设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：外架施工方案）

。

承包单位（章）
项 目 经 理
日 期
专业监理工程师审查意见：

专业监理工程师
日 期
总专业监理工程师审核意见：

项目监理机构
总监理工程师
日 期
云南省建设厅印制

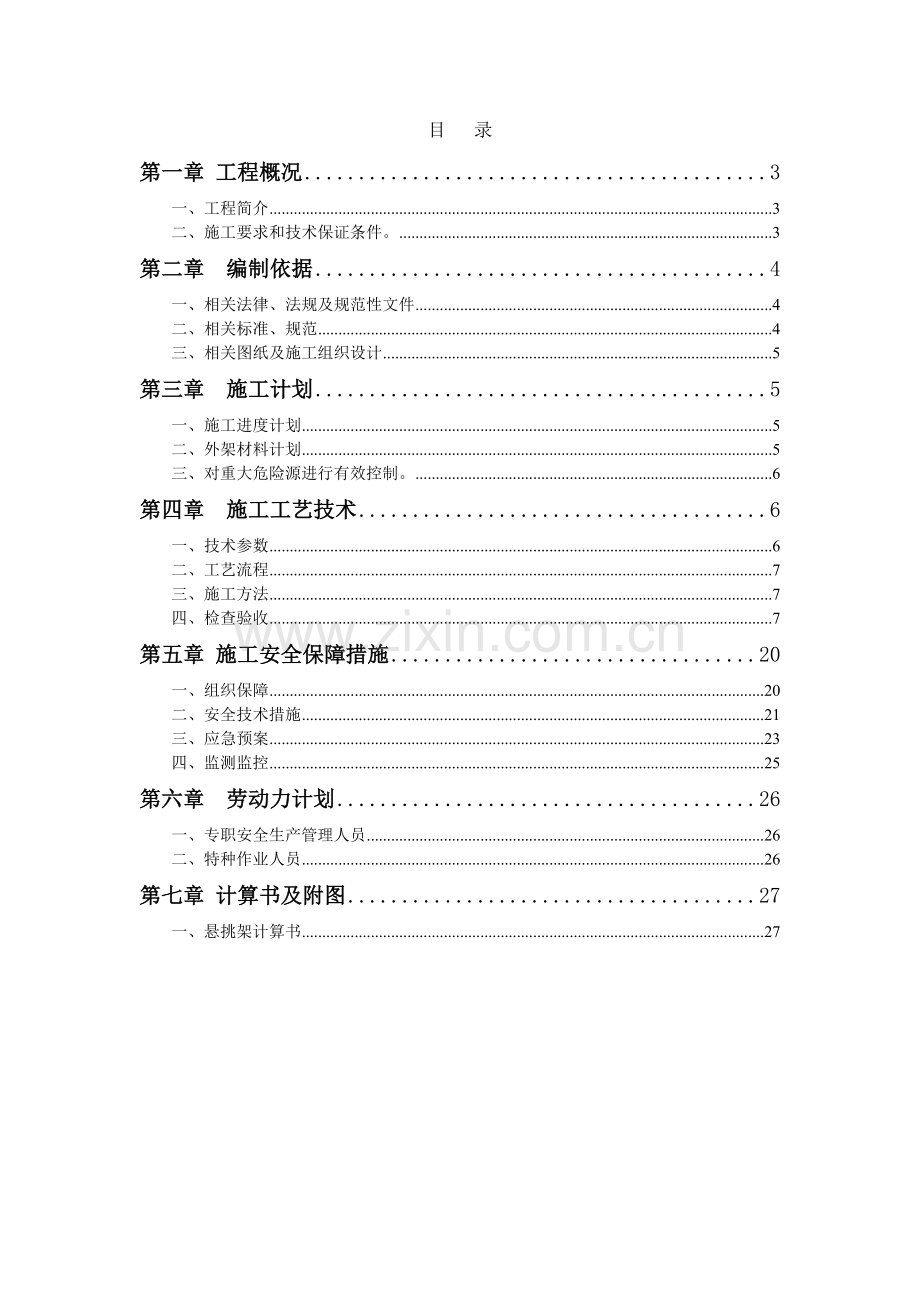

目 录
第一章 工程概况 3
一、工程简介 3
二、施工要求和技术保证条件。 3
第二章 编制依据 4
一、相关法律、法规及规范性文件 4
二、相关标准、规范 4
三、相关图纸及施工组织设计 5
第三章 施工计划 5
一、施工进度计划 5
二、外架材料计划 5
三、对重大危险源进行有效控制。 6
第四章 施工工艺技术 6
一、技术参数 6
二、工艺流程 7
三、施工方法 7
四、检查验收 7
第五章 施工安全保障措施 20
一、组织保障 20
二、安全技术措施 21
三、应急预案 23
四、监测监控 25
第六章 劳动力计划 26
一、专职安全生产管理人员 26
二、特种作业人员 26
第七章 计算书及附图 27
一、悬挑架计算书 27

第一章 工程概况
一、工程简介
序号
项 目 名 目
1
工程名称
云南正达电力工程有限公司新驰商务楼施工总承包
2
建设地点
昆明市盘龙区金辰街道云波社区第六股份合作社，东临穿金路，南临波罗村城中村。
3
建设单位
云南正达电力工程有限公司
4
设计单位
昆明营造工程设计有限公司。
5
监理单位
英泰克工程顾问（上海）有限公司
6
建筑层数
建筑层数17层
7
建筑高度
建筑高度63.8米
8
建筑结构形式
框架结构
9
层高
地下二层，主楼地上十七层，地下一层层高为4.8米，地下二层层高为3.6米，一层层高为4.2米，二层—十七层层高为3.4米，局部十八层层高为4.4米，建筑高度：58.9米（室外地坪至屋面面层高度）。
10
建设规模
用地面积3333.33平方米，净用地面积2805.96平方米，建筑总面积10336.96平方米，建筑层数17层，建筑高度63.8米，办公建筑。
二、施工要求和技术保证条件。
结合本工程结构形式、实际工程特点，全高搭设全封闭的扣件式双排单立杆钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按装修荷载考虑。落地外脚手架最大搭设高度为19.30m。（详见平面施工图及剖面图）
根据建筑物的形状及实际情况，外脚手架内立杆距梁外边200㎜，外架横向立杆间距为900mm，纵向立杆间距为1500～1750mm，步距为1750mm；外架搭设时必须用兜网铺设严密，落地架首层及悬挑架首层必须用硬防护封闭严密。
第二章 编制依据
一、相关法律、法规及规范性文件
序号
法律、法规及文件名称
编 号
1
中华人民共和国建筑法
2011年46号主席令
2
中华人民共和国安全生产法
2002年70号主席令
3
建设工程安全生产管理条例
2003年393号国务院令
4
安全生产许可证条例
2004年397号国务院令
5
安全生产事故报告及调查处理条例
2007年493号国务院令
6
关于印发《建筑工程预防高处坠落事故若干规定》和《建筑工程预防坍塌事故若干规定》的通知
建质[2003]82号
7
危险性较大的分部分项工程安全管理办法
建质[2009]87号
二、相关标准、规范
序号
规范、规程和标准名称
编 号
1
建筑结构荷载规范
GB50009-2010
2
混凝土结构设计规范
GB50010-2010
3
钢结构设计规范
GB50017-2003
4
混凝土结构工程施工质量验收规范
GB50204-2002
5
建筑施工安全检查标准
JGJ59-2011
6
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2011
7
安全防范工程技术规范
GB50348-2004
8
建筑施工高处作业安全技术规范
JGJ80-91
9
建筑施工高处作业安全技术规范
JGJ80-99
10
施工现场临时用电安全技术规范
JGJ46-2005
三、相关图纸及施工组织设计
1、新驰商务楼工程建筑、结构等施工图（国家林业局昆明勘察设计院）；
2、北京华表世纪科技有限公司《施工安全设施计算软件》（云南专版4.3.1.0）；
3、新驰商务楼工程《施工组织设计》。
第三章 施工计划
一、施工进度计划
1、流水段的划分
根据设计图纸及施工工期要求，外架涉及到了整个工程的主体工程，根据该工程结构的特点，本工程各栋流水施工，避免劳动力使用的高度集中和过程窝工。
2、主体结构施工时，外架搭设以主体同步并在模板安装前进行，具体详见施工组织设计部分的施工进度计划网络图。
节点施工进度计划表
序号
目标名称
目标值
1
进度
2013年12月20日～2014年3月25日完成外架搭设施工
二、外架材料计划
序号
材料名称
规格（单位：mm）
单位
数量
备注
1
跳板
50×250×4000
M3
15

2
跳板
50×250×2000
M3
8

3
钢管
¢48.3×3.6
T
20

4
扣件

套
15000

5
兜网

㎡
3000
合格品
6
密目网

㎡
1500
合格品
根据工程施工进度和主要材料供应计划，自2013年12月15日起，根据工程的实际情况，分期分批组织进场。原材料及模板及各种配件材料进场后，应按外架设计图要求的质量标准进行验收，并按规格、品种编号，分类成垛码放整齐，并进行标识，采取防雨覆盖和相应防火措施，以备现场安装取用。
三、对重大危险源进行有效控制。
序号
名称
产生原因
预防措施
1
高处坠落
安全带未系好，密目安全网、兜网未封严
加强技术交底、检查
2
物体打击
防护栏杆和挡脚板、安全网防护不严，拆除脚手架时未按方案拆除，操作不当。
定期由专人对安全网进行检查、更换。对操作班组进行安全教育
专职安全员每天进行巡查。
3
架体倒塌
架体搭设不符合方案要求，各杆件拉结不符合要求，剪刀撑搭设不符合要求
加强技术交底、检查
专职安全员每天进行巡查
4
其他事故
不严格按照施工方案要求组织施工
施工前组织施工方案交底，加强检查落实，按施工方案要求组织施工。
第四章 施工工艺技术
一、技术参数
l、钢管落地脚手架及型钢悬挑脚手架，选用¢48.3*3.6钢管，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
2、扣件应符合现行国家标准《钢管脚手扣件标准》GB15831的规定，扣件进场材料员应把好材料关。
3、脚手架立杆及横杆统一采用漆黄色，腰杆统一漆黄黑相间色；防护栏杆、剪力撑统一漆红白相间色。
4、脚手板采用木材料制作，单块脚手板的质量不宜大于30Kg, 脚手板厚度不应小于50㎜，两端采用直径不小于4㎜的镀锌钢丝绑扎，外露及上人跑梯踢脚板漆黄黑相间色。
5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。
二、工艺流程
（二）悬挑梁的设置
1、固定锚环的制作与埋设
构造要求：预埋锚环采用Ф12圆钢制作，水平间距同悬挑梁的布置间距。每个挑梁设置不少于3个锚环，第一个埋设于结构边梁中部，锚入深度35d；第二个位于型钢尾端向内600㎜处，埋设于结构板筋下铁下方，并在锚环两侧分别增设2Φ12加强筋，与主筋点焊固定；第三位于型钢尾端向内300㎜处，做法同前，具体如下图所示：

锚环埋点板筋加强示意图

安装方法：锚环在楼面扎筋前，根据楼层所布型钢数量提前加工制作。当楼面钢筋弹线分格完成后，进行型钢安装位置标记时同时标明锚环的埋设位置，确保锚环在同一直线上。遇型钢需穿越剪力墙时，应将锚环后退至剪力墙外200㎜处，做法同前。楼面砼强度达到要求后，垂直将型钢安放于锚环内，弯曲左右两侧锚环钢筋，并焊接牢固。两侧钢筋焊接长度不少于10d，
2、型钢挑梁的设置与安装
构造要求：悬挑杆采用16号工字钢，布置间距≤1800㎜，悬挑长度1500㎜，锚固长度1900㎜，沿建筑物周边布置，具体详见附后平面图。由于各栋号结构外立面多处存在窗台挑板，根据悬挑外架安全使用管理规定：悬挑阳台、雨篷上不得支设外架。为保证结构悬挑处不承受架体荷载，在型钢与窗台挑板内的结构边梁接触位置垫入高度1.5㎝钢板，使型钢悬挑梁上扬坡度约0.5‰，让架体受力重心后移并落地框架梁上，如右

图所示：

在型钢吊装前应进行除锈并涂刷黄色防锈漆，并在前端下焊接钢绳防滑耳环，在上端焊接立杆防滑件，如下图所示：

钢绳防滑耳环 立杆防滑件

安装位置遇到剪力墙时，在剪力墙上预留孔口以便工字钢穿过（预先用木板做模型），孔洞尺寸每侧大于工字钢2～3cm为宜。
建筑物转角位置，为了保证型钢穿越时不破坏墙、柱主筋，采取增设水平联梁的措施，即增加架体的稳定性，同时能保证立杆在转角位置分杆均匀。水平联梁安装于内外立杆下方，采用14a号槽钢水平放置，悬臂长度约1.5米，后端最少与两跨型钢主梁进行焊接，具体见附后施工方案图。
3、返拉钢绳的设置与安装
（1）反拉预埋件的设置
构造要求：返拉吊环设置在悬挑梁对应的上一层结构边梁外侧，采用Φ14钢筋预埋，间距根据悬挑段不同分别设置，第一悬挑段仅在房屋转角、悬挑窗台板等位置设钢丝绳反拉；第二悬挑段隔跨设置反拉；第三悬挑段每个型钢均设反拉。吊环安装时，如遇剪力墙，则将吊环设置在外墙上即可。预埋锚环设置如右图所示：

注：施工时尤其要特别注意转角位置反拉钢丝绳的设置。在转角处均用2根钢绳返拉，上吊点距立面阳角边不少于300㎜，下吊点分别置于两根联梁上。
（2）反拉钢绳的安装
安装要求：第一悬挑段仅在房屋转角、悬挑窗台板等位置设钢丝绳反拉；第二悬挑段隔跨设置反拉；第三悬挑段逐根型钢均设反拉。
构造要求：反拉钢绳必须自端部防滑环中穿过，每根绳设3-4个绳卡，绳卡间距150㎜，U形螺栓扣在钢丝绳的尾段上，钢丝绳夹不得在钢丝绳上交替布置。

钢丝绳夹的正确布置方法
每一连接处所需钢丝绳夹的最少数量如下表所示。

离套环最近处的绳夹应尽可能地紧靠套环，紧固绳夹时要考虑每个绳夹的合理受力，离套环最远处的绳夹不得首先单独紧固
绳夹正确布置时，固定处的强度至少为钢丝绳自身强度的80%，绳夹在实际使用中受载1、2次后螺母要进一步拧紧。为了便于检查接头，可在最后一个夹头后面约500mm处再安一个夹头，并将绳头放出一个"安全弯"。当接头的钢丝绳发生滑动时，"安全弯"即被拉直，这时就应立即采取措施。

安装钢丝绳夹放"安全弯"方法

（三）架体的搭设
1、立杆的设置与安装
设置要求：立杆设置于悬挑梁的水平杆件支点上，横向距离为0.9米，纵向距离为1.5米，内立杆距窗台板净距离为200mm。转角部位设双根立杆，保证安全网转角顺直。

构造要求：立杆接长除顶层顶部采用搭接外，个其余各层各步接头采用对接扣件连接。但相邻两立杆的接头位置不得设置在同步或同跨内，端部扣件盖板的边缘至杆端距离不小于100mm。立杆的垂直偏差应不大于架高的1/300，且同时控制其绝对偏差不大于50mm。
搭设要求：在搭设中，脚手架的底部立杆采用不同长度的钢管参差布置，使相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离为不大于步距的三分之一，立杆与大横杆交结处必须用直角扣件扣紧，不得隔步设置或遗漏，以保证脚手架的整体性。
2、大横杆的设置与安装
设置要求：大横杆设置于立杆内侧，沿立杆高度按步距1.8m设置，在架体外立杆处两大横杆间增设水平防护栏杆一道，沿架体贯通设置。扫地杆由型钢顶面向上200㎜处设置。
构造要求：大横杆管件长度不得小于3跨立杆且不得大于6米。上下相邻横杆的接头位置应错开布置在不同的立杆纵距中，与相邻近立杆的距离不大于纵距的1/3。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于10mm。上下两排横杆的纵向间距偏差不超过±50㎜。
搭设要求：在搭设中，在架体转角位置严禁使用接长钢管，应使用长度不低于4米的整管，形成井字架，以增强架体的整体性。

3、小横杆的设置与安装
设置要求：小横杆设于大横杆之上立杆内侧，采用直角扣件扣紧，外侧出外立杆边长度为150mm，以便于密目安全网的挂设，内侧距墙150mm，无论内外露头应整齐。
构造要求：每一主节点处必须设置一根小横杆，轴线偏离主节点距离不应大于150mm，在相邻立杆之间，可根据需要加设1～2根小横杆。
安拆要求：在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。
4、剪刀撑的设置与安装
设置要求：沿架体由底部至顶部设置剪力撑。

构造要求：每道剪刀撑跨越立柱的根数为5～7根，每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在45°～60°之间，如下表所示：
剪刀撑斜杆与地面的夹角（度）
45度
50度
60度
剪刀撑跨越立杆的最多根数
7
6
5
剪刀撑必须随立杆、纵向和横向水平杆同步搭设，剪刀撑杆的接长采用搭接，搭接长度不少于1000㎜。

剪刀撑杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心距主节点的距离不宜大于150mm。
4、连墙件的设置
构造要求：垂直间距按层高逐层设置、水平间距按三跨5.4m设置。从底层第一步纵向水平杆处开始留设，位置应靠近主节点处，偏离主节点的距离不应大于300mm；不论是水平向还是竖向拉结点，均须避开外墙预埋件设置。
设置方法：每层楼板结构边梁中心线上预埋短钢管，埋设深度大于200㎜，而后采用水平钢管与外架作刚性连接，不得使用拉筋和顶撑配合使用的柔性附墙连接方式。连墙件中的连墙杆宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接，如下图所示：

注意事项：拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每层均设一拉结点。拆除脚手架时连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设临时连墙件予以加固。外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。
5、扣件的安装要求
设置要求：扣件规格必须与钢管外径匹配。各杆件端头伸出扣件盖板边缘的长度不小于100mm。在主节点处固定横向水平杆，纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm，对接扣件开口应朝上或朝内。紧固扣件时拧紧力矩不应小于40N.m，且不应大于65N.m。
（四）架体的防护
1、立面安全网的张挂
挂设要求：立面安全网随架体升高同时挂设，使用的安全网应为合格产品。张挂牢固、绷平绷直、绑扎严密、清洁美观。
构造要求：安全立网张挂于大横杆上，按间距小于400采用18号铁丝与外架紧密连结。网与网之间的竖缝采用三点绑扎，确保竖缝顺直。

2、水平兜网的设置
挂设要求：水平安全网沿竖向架高每隔10m满挂一次，悬挑层铺设于脚手板下方，挂设必须绑扎牢固。当脚手架内立杆与建筑物之间的距离大于150mm时，用脚手板或水平兜网封闭。
3、架体的封闭
封闭要求：悬挑层架体首层须进行全硬封闭防护，作业层应满铺脚手板，脚手板下张挂安全平网。当脚手架内立杆与建筑物之间的距离大于150mm时，用脚手板或水平兜网封闭。

构造要求：脚手板应设置在三根横向水平杆上，平行于墙面横向满铺到位，不留空位。

脚手板的铺设采用对接或搭接两种方式均可。对接铺设时，接头处必须设两根横向水平杆，脚手板外伸长度在130mm～150mm之间，两块脚手板外伸长度的和不应大于300mm。搭接铺设时，接头必须在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。如下图所示：

如遇窗台挑板一侧不能满铺处，则采用长度较长的小横杆使其外伸长度增加至距墙面200㎜（必要时可适当在节点中间增加小横杆），以保证脚手板铺设时不出现“探头”，给架体留下安全隐患。脚手板须用不细于18#铅丝双股并联绑扎不少于4点，要求绑扎牢固，交接处平整，无探头板。脚手板完好无损，破损的要及时更换。
安装要求：每一楼层高为一层作业层，作业层下设一保护层，作业层和保护层均满铺脚手板。施工时，作业层升高一层，则把下面脚手板传到上面作为作业层的脚手板。在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。
注：当作业层脚手板与建筑物之间的空隙大于150mm时应作全封闭，防止人员和物料坠落。
一、 架体特殊部位的构造处理
（一）外架转角处的加固处理
为了避免因型钢穿越墙体造成主筋破坏，同时保证架体外立面转角部位的分杆均匀，拟在架体转角处型钢主梁上加焊槽钢联梁。
构造要求：联梁采用14a号槽钢，竖向放置并与主梁焊接固定。每根联梁上最多可站立二根立杆。

（二）塔料卸料平台的搭设
塔吊主要用于主体结构施工阶段，起吊的主要材料为钢筋、模板、木料等，并且存大大量的上下层间周转料转运情况，为保证使用安全及施工进度，在栋号每个层面均考虑设置2-3个悬挑卸料平台，平台宽≤2米，长6米，采用16a号槽刚为平台主梁，14号槽刚为次梁，栏板为角铁及冲压钢板。锚固段长度≥1000㎜，设2-3道钢筋锚环（在砼浇筑前预埋，规格及尺寸同挑梁锚环）。由于栋号较多，具体安装位置不具体描述，可根据具体使用情况进行安装，搭设方案见附图。安装卸料平台处可将安装立网拆除，但要求留边整齐美观。

（三）施工电梯出料平台的搭设
搭设要求：砌体及装修插入后，为满足楼层间垂直方向的材料运输，需安装双笼施工电梯配合作业。因此需在电梯安装位置搭设卸料平台，总高度低于50米时可由底层至顶层搭设落地式双排架卸料平台，总高度大于50米的建筑自11层开始安装型钢悬挑梁，设置施工电梯出料平台，每四层为一悬挑段，并逐层设置出入门洞。
构造要求：卸料平台采用φ48×3.5钢管搭设，长6.0m，宽1.2～1.5m，搭设高度同外脚手架，立杆纵距0.9＋1.6＋1.0＋1.6＋0.9 m，立杆横距 1.2 m，横杆步距 1.5 m（具体详见附后搭设图）。连墙件按二步二跨埋设于结构边梁上（预埋短钢管埋深根据梁高确定，外露尺寸300mm），采用水平拉杆（小横杆）将卸料平台与预埋设的钢管用扣件连接起来，以保证架体的稳定性，具体方案见附后施工图。
施工要求：卸料平台上铺50板及胶合层板，下方挂设水平安装全兜网，周边设1200mm高围栏。并在平台上醒目位置标明容许荷载值（每次堆载不得超过500Kg），由现场安全员巡检监督。起吊材料随吊随下，不得长时间堆放。
注：卸料平台搭设完毕，应组织现场项目技术负责人进行检查验收。
四、检查验收
1、脚手架必须由持有效上岗证的专业技术人员搭设；
2、进行分段验收和检查，发现有不符合要求的应迅速整改，并追究责任；
3、外脚手架分段验收严格按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011及JGJ59-2011中"外脚手架检查评分表"，所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签字挂牌，方能交付使用。
4、架体内必须做到隔层封闭(即进行隔离)，且不能大于4步。
第五章 施工安全保障措施
一、组织保障
1、安全保证体系

2、环境保护体系

二、安全技术措施
（一）脚手架搭设技术措施：
1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30Ω。
2、脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。
3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
4、脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。
5、脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
6、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。
7、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。
8、结构脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
9、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。
10、结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过两层。
11、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。
12、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。
（二）脚手架拆除安全技术措施：
1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动力组织安排等。
2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
3、拆架的高处作业人员应戴安全帽、系安全带、穿软底防滑鞋。
4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。
5、拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。
6、连墙杆(拉结点)应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。
7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。
9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件和铁丝要集中回收处理。
11、高层建筑脚手架拆除，应配备良好的通讯装置。
12、输送至地面的杆件，应及时按类堆放，整理保养。
13、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
14、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。
15、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。
三、应急预案
1、目的：提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。
2、应急领导小组及其职责：
责任分工
（1）组长
全面领导应急准备及应急救援工作。向应急领导小组危险源现场情况、事故发生后果和其它可能发生的情况等。向应急领导小组提供技术资料和咨询，以便做好应急救援准备。
加强安全生产教育培训，提高管理人员、作业人员的防范意识，确保本项目部在事故应急救援中需发挥作用的人员和部门明确他们在本项目应急救援中的职责。负责维持事故现场秩序，定期组织项目部应急救援预案的演练。
（2）副组长
领导制定事故应急救援预案并负责实施；负责事故现场指挥；负责和事故的主管部门联系，通报事故现状；确保参与事故应急救援的人员熟悉各自的职责和任务，并能顺利完成。
（3）应急小组成员
在现场指挥的统一领导下，具体安排事故应急预案的组织和实施；按照应急预案迅速开展抢险救灾工作，力争将损失降到最低程度；根据事故发展势态，部署应急预案的实施工作，对应急工作中发生的争议采取紧急处理措施；根据预案实施过程中存在的问题和危险源的变化，及时对预案进行调整、修订和补充；配合上级部门进行事故调查处理工作，做好稳定、善后及安抚工作。
3、应急反应预案：
(1) 事故报告程序
事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。
(2) 事故报告
事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。
(3) 现场事故应急处理
施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。
(A) 火灾事故应急处理：及时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。
(B) 触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。
(C) 高温中暑的应急处理：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热，降温过程中要密切观察。及时补充水分和无机盐，及时处理呼吸、循环衰竭，医疗条件不完善时，及时送医院治疗。
(D) 其他人身伤害事故处理：当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时，应立即向项目部报告、排除其他隐患，防止救援人员受到伤害，积极对伤员进行抢救。
4、应急通信联络
医院救护中心：120 匪警：110 火警：119
通信联系方式应在施工现场和工地的显要位置张贴，以便紧急情况下使用。
四、监测监控
1、安全管理
(1) 搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB 5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；
(2) 搭设人员必须戴安全帽、系安全带，穿防滑鞋；
(3) 脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；
(4) 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备；
(5) 当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；
(6) 脚手架的安全检查与维护，应按安全技术规范进行。安全网应按规定搭设和拆除；
(7) 在脚手架使用期间，严禁拆除主节点处纵、横水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；
(8) 不得在脚手架基础及邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准；
(9) 临街搭设脚手架时，外侧应有防止坠物伤人的防护措施；
(10) 在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；
(11) 工地临时用电线路的架设及脚手架接地、避雷措施等。应按现行行业标准《施工现场临时用电安全技术规范》JGJ 46-2005的有关规定执行；
(12) 搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
2、日常维护管理要求
(1) 使用完毕的脚手架架料和构件、零件要及时回收、分类整理，分类存放。堆放地点要场地平坦，排水良好，下设支垫，钢管、角钢、钢桁架和其他钢构件最好放在室内，如果放在露天，应用毡、席加盖、扣件、螺栓及其他小零件，应用木箱。钢筋笼或麻袋、草包等容器分类贮存，放在室内；
(2) 弯曲的钢管杆件要调直，损坏的构件要修复，损坏的扣件、零件要更换；
(3) 做好钢铁件的防锈和木制件的防腐处理，钢管外壁在湿度较大地区（相对湿度大于75%），应每年涂刷防锈漆一次；其他地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后，涂一度红丹即可。钢管内壁可根据地区情况，每2~4年涂刷一次，每次涂刷两遍。角钢、桁架和其他铁件可每年涂刷一次。扣件要涂油，螺栓宜镀锌防锈，使用3～5年保护层剥落后再次镀锌。没有镀锌条件的，应在每次使用后用煤油洗涤并涂机油防锈。木制件应做好防腐处理，钢制件应涂红丹及防锈涂料；
(4) 搬运长钢管、长角钢时，应采取措施防止弯曲。拆架应拆成单片装运，装卸时不得抛丢，防止损坏；
(5) 脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丢失。在安装脚手架时，多余的小配件应及时收回存放，在拆卸脚手架时，散落在地面上的小配件要及时收捡起来；
(6) 健全制度，加强管理，减少损耗和提高效益是脚手架管理的中心环节。比较普遍采用的管理办法有两种：
1) 由架子工班（组）管理，采用谁使用、谁维护、谁管理的原则，并建立积极地奖罚制度、做到确保施工需要，用毕及时归库、及时清理和及时维修保养，减少丢失和损耗；
2) 由材料部门集中管理，实行租赁制。施工队根据施工的需要向公司材料部门租赁脚手架材料，实行按天计费和损坏赔偿制度。
第六章 劳动力计划
一、专职安全生产管理人员
搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定四名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下
组长，负责协调指挥工作；
组员，负责现场施工指挥，技术交底；负责现场安全检查工作；负责现场具体施工；
二、特种作业人员
架子工25人；劳动力计划详见施工组织设计中的劳动力计划表
第七章 计算书及附图
一、落地架计算书

悬挑式扣件钢管脚手架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、
《钢结构设计规范》（GB50017-2011）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、
《建筑地基基础设计规范》(GB 50007-2011)、《建筑结构荷载规范》 (GB 50009-2012)等编制。
一、参数信息:
1.脚手架参数
计算的脚手架为双排脚手架，
横杆与立杆采用单扣件方式连接，搭设高度为59.4米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距0.90米，立杆的步距1.80米。
内排架距离墙长度为0.45米。
横向杆计算外伸长度为0.15米。
小横杆在上，搭接在大横杆上的小横杆根数为0根。
采用的钢管类型为Φ48×3.0。
连墙件采用3步3跨，竖向间距3.40米，水平间距4.50米,采用扣件连接。
2.荷载参数
脚手板自重标准值0.35kN/m2，
栏杆、挡脚板自重为0.14kN/m2，安全设施及安全网、挡风板自重为0.005kN/m2，
同时施工1层，施工均布荷载为2.0kN/m2，脚手板共铺设1层。
脚手架用途:其它脚手架。
悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度1.90米。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。

二、小横杆的计算:
小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。
1.均布荷载值计算
小横杆的自重标准值 P1=0.033kN/m
脚手板的荷载标准值 P2=0.350×1.500/1=0.525kN/m
活荷载标准值 Q=2.000×1.500/1=3.000kN/m
荷载的计算值 q=1.2×0.033+1.2×0.630+1.4×3.600=5.836kN/m

小横杆计算简图
2.抗弯强度计算
最大弯矩考虑为简支梁均布荷载作用下的弯矩
计算公式如下:

M=5.836×0.902/8=0.591kN.m
σ=M/W=0.591×106/4490.0=131.60N/mm2
小横杆的计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为简支梁均布荷载作用下的挠度
计算公式如下:

荷载标准值q=0.03+3.60+0.63=4.26kN/m
简支梁均布荷载作用下的最大挠度
V=5.0×4.26×900.04/(384×2.06 ×105×107800.0)=1.64mm
小横杆的最大挠度小于900.0/150与10mm,满足要求!
三、大横杆的计算:
大横杆按照三跨连续梁进行强度和挠度计算，但除了支点外没有小横杆直接作用在大横杆的上面，无需计算。
四、扣件抗滑力的计算:
按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，
按照扣件抗滑承载力系数0.80
该工程实际的旋转单扣件承载力取值为6.40kN 。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
