智能化系统方案的设计原则.docx

目 录
目 录 1
前 言 2
1.投标说明 2
2.系统设计思想 2
3.项目情况分析 3
.第1章 综合布线系统 4
.1.1 系统概述 4
.1.2 用户需求分析 4
.1.3 系统设计依据和原则 5
.1.4 系统设计 6
.第2章 闭路电视监控、防盗报警及电子巡更系统 11
.2.1 系统概述 11
.2.2 用户需求分析 11
.2.3 系统设计依据和原则 14
.2.4 系统设计 16
.2.5 监控系统与报警系统、灯光、门禁的联动功能 23
.第3章 背景音乐及公共广播系统 25
.3.1 系统概述 25
.3.2 需求分析 25
.3.3 系统设计依据和原则 26
.3.4 系统设计 27
.第4章 黑白可视联网对讲系统 32
.4.1 概述 32
.4.2 系统设计原则 32
.4.3 系统组成 33
.4.4 系统功能与特点 34
.4.5 系统配置原则 36
.4.6 系统主要设备功能与技术指标 37
.第5章 系统供货设备清单 47
.第6章 系统分项报价明细表 60

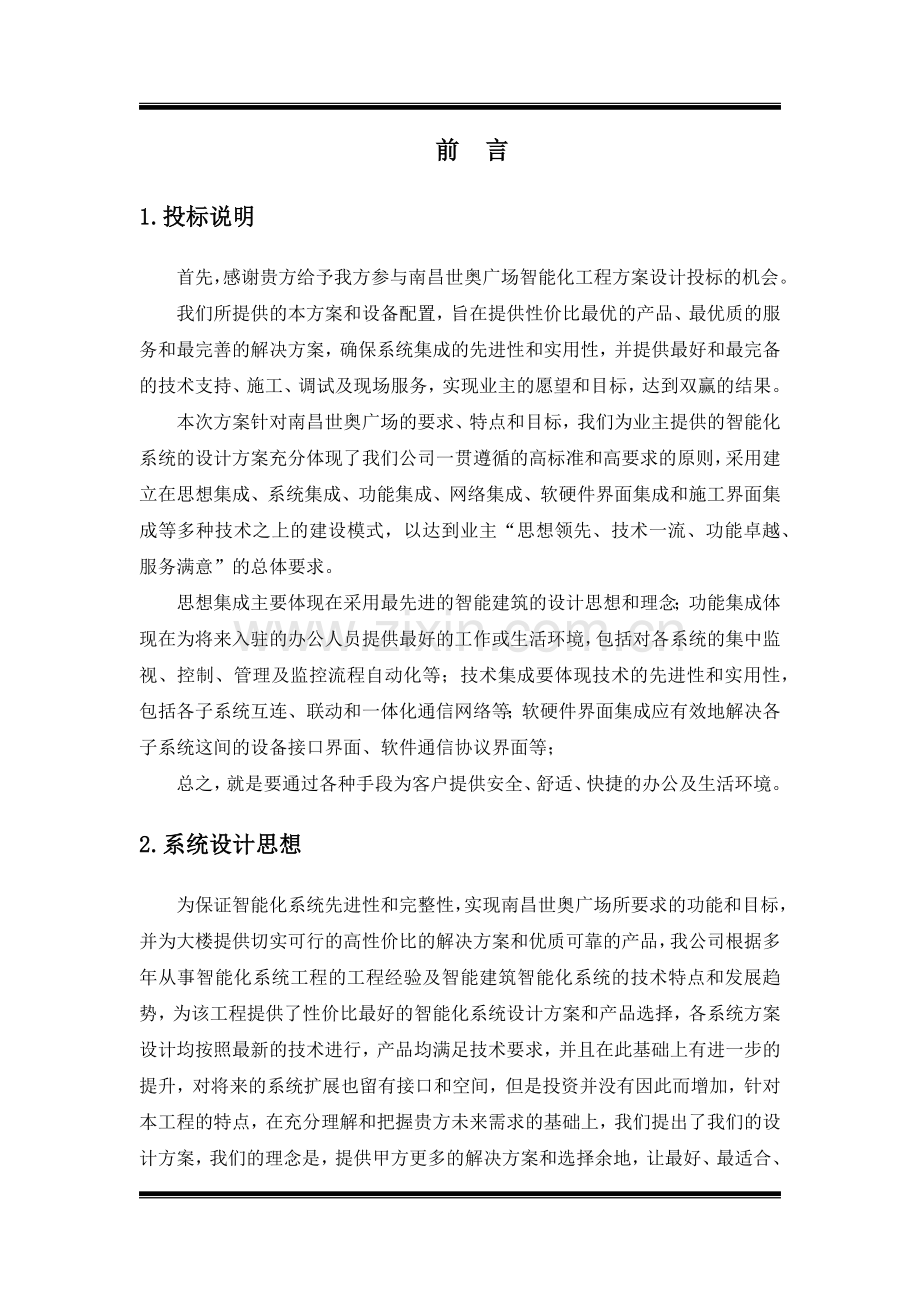

前 言
1.投标说明
首先，感谢贵方给予我方参与南昌世奥广场智能化工程方案设计投标的机会。
我们所提供的本方案和设备配置，旨在提供性价比最优的产品、最优质的服务和最完善的解决方案，确保系统集成的先进性和实用性，并提供最好和最完备的技术支持、施工、调试及现场服务，实现业主的愿望和目标，达到双赢的结果。
本次方案针对南昌世奥广场的要求、特点和目标，我们为业主提供的智能化系统的设计方案充分体现了我们公司一贯遵循的高标准和高要求的原则，采用建立在思想集成、系统集成、功能集成、网络集成、软硬件界面集成和施工界面集成等多种技术之上的建设模式，以达到业主“思想领先、技术一流、功能卓越、服务满意”的总体要求。
思想集成主要体现在采用最先进的智能建筑的设计思想和理念；功能集成体现在为将来入驻的办公人员提供最好的工作或生活环境，包括对各系统的集中监视、控制、管理及监控流程自动化等；技术集成要体现技术的先进性和实用性，包括各子系统互连、联动和一体化通信网络等；软硬件界面集成应有效地解决各子系统这间的设备接口界面、软件通信协议界面等；
总之，就是要通过各种手段为客户提供安全、舒适、快捷的办公及生活环境。
2.系统设计思想
为保证智能化系统先进性和完整性，实现南昌世奥广场所要求的功能和目标，并为大楼提供切实可行的高性价比的解决方案和优质可靠的产品，我公司根据多年从事智能化系统工程的工程经验及智能建筑智能化系统的技术特点和发展趋势，为该工程提供了性价比最好的智能化系统设计方案和产品选择，各系统方案设计均按照最新的技术进行，产品均满足技术要求，并且在此基础上有进一步的提升，对将来的系统扩展也留有接口和空间，但是投资并没有因此而增加，针对本工程的特点，在充分理解和把握贵方未来需求的基础上，我们提出了我们的设计方案，我们的理念是，提供甲方更多的解决方案和选择余地，让最好、最适合、投资性价比最高的方案用在我们所承建的每一个智能化建设工程上，为此目标，我们公司全体员工不遗余力，并将此精神作为公司不断向上发展的动力和源泉。
3.项目情况分析
南昌市世奥广场位于阳明路与文教路交汇处，临青山湖，由东、西两座裙楼组成。各为13层，450套公寓。
根据总体规划设计要求，大楼整体建筑智能化要“以人为本”，达到全省先进水平，达到较高的起点。系统设计包括以下系统：
Ø 综合布线系统
Ø 闭路电视监控
Ø 防盗报警系统
Ø 电子巡更系统
Ø 背景音乐及公共广播系统
Ø 楼宇访客对讲系统
此次设计方案选用的产品均为国际或国内流行的品牌，质量可靠、信誉有保证。因为有些设计细节不清楚，所以方案中很多部分应当在深化设计中，与甲方充分协商，和其他专业协调、综合考虑确定。下面我们将对各子系统的具体情况进行详细介绍。

.第1章 综合布线系统
.1.1 系统概述
当今世界已进入信息时代，智能建筑是信息时代的产物。综合布线是智能建筑的中枢神经系统，是构筑智能化建筑网络的基础，在综合布线系统的基础上，形成了遍布整个大楼的语音网络，数据网络，同时还可兼做文字、图像和视频等领域方面的应用，因此综合布线系统的设置的合理性直接影响到上述网络系统的稳定与安全，及其扩展功能和实用功能。
综合布线系统也是电信网中用户接入网的有机组成部分，电信的光纤到大楼后，要真正实现电话、数据及多媒体接入业务等也离不开综合布线系统的运用。
综合布线系统将涉及了楼内的计算机网络系统（CN）、通信自动化系统(CA)、办公自动化系统(OA)及楼宇自动化系统(BA)等领域，可以说是一个跨学科、跨行业的系统工程。因此综合布线系统应有总体规划，全局考虑，以确保该系统的稳定，可靠的运行。
.1.2 用户需求分析
根据建设方的需求，该大楼综合布线系统由如下子系统构成：
1). 工作区子系统：数据、语音插座均采用非屏蔽超5类RJ45标准模块,采用标准86接线盒在墙上终结,各工作区终端盒从此跳接至办公家具
2). 水平布线子系统：数据、语音传输的水平线缆均采用超5类4对非屏蔽双绞线铜缆，水平区走线方式为采用热镀锌桥架敷设，并由桥架敷设KBG管至各终端（KBG管由甲方敷设），且留有一定的余度。
3). 管理区子系统：所有设备和配线架均安排在24U标准机柜中，建成后的网络数据和语音插座具有互换性。语音和数据配线架用颜色区分。
4). 垂直干线子系统：数据和语音主干分别采用光纤和大对数电缆，数据主干采用以千兆带宽为设计标准，语音通讯的垂直主干采用3类大对数连接。
5). 设备间子系统：设备间子系统将所有配线架及网络设备安装于19”标准机柜中。语音点与数据点的水平配线架均应采用19”标准的RJ45模块化的配线架，以方便与网络设备的跳线。所有配线架传输性能19”标准光纤机架，采用FC接口；语音垂直干线配线架采用19”机架式安装RJ45配线架。
6). 建筑群子系统：主楼与裙楼网络中心之间采用两根单模24芯光纤。
.1.3 系统设计依据和原则
.1.3.1 设计依据
Ø 《智能建筑设计标准》 （GB/T50314-2000）
Ø 《智能建筑设计标准》 （GB/T50314-2000）
Ø 《民用建筑电气设计规范 》 （JGJ/T16-92）
Ø 《工业企业通信设计规范》 （GBJ42-81）
Ø 《建筑与建筑群综合布线系统工程设计规范》 （GB/T50311-2000）
Ø 《建筑及建筑群综合布线系统工程施工及验收规范>>（GB/T50312-2000）
Ø 国际综合布线系统标准 ISO/IEC11801
Ø 欧洲综合布线系统标准 EN/50173
Ø 商业建筑综合布线系统标准 ANSI/TIA/EIA568A、568B
Ø 商业建筑电信通道及空间标准 ANSI/TIA/EIA569-A
Ø 商业建筑电信布线接地及连接规范 ANSI/TIA/EIA607
Ø 商业建筑电信基础结构及管理标准 ANSI/TIA/EIA606
Ø UTP 布线系统现场测试标准 ANSI/TIA/EIATSB-67
Ø 集中式光纤布线系统标准 ANSI/TIA/EIATSB-72
Ø 开放式办公室布线系统标准 ANSI/TIA/EIATSB-75
Ø 住宅和小型商用通讯布线标准 ANSI/TIA/EIA570A
Ø 《建筑防雷设计规范》 （GB50057-94）
Ø 六类数据电缆标准 ANSI/TIA/EIA568B.
.1.3.2 设计原则
Ø 适用性：满足大楼的电话通信系统、办公自动化和计算机网络系统对通讯布线的要求。能兼容话音、数据、图像的传输，并可与外部网络连接。
Ø 扩充性：可扩充性能对于南昌工程交易中心非常重要。本方案采用星型拓扑结构，通过跳线和组合不同的网络设备，可以实现各种不同逻辑拓扑结构的网络。系统扩充时仅只要在相关的“树杈”上添入新的线缆，非常灵活；
Ø 标准化：满足最新布线系统标准(例如国家标准：GB/T50311-2000 和GB/T50312-2000、国际标准：ISO/IEC 11801、欧洲标准：EN50173等)；
Ø 耐火性：由于采用了低烟雾无卤族元素的线缆，使系统具备阻燃（不会引起火势顺线缆蔓延）、低烟雾（不会使火场中的人员窒息）、无毒（不会使火场中的人员中毒）、无腐蚀（不会造成设备腐蚀）的良好性能；
Ø 可靠性：本方案采用高可靠性的机柜型配线系统，配置不会对模块产生拉力的线缆管理器和不会对RJ45 头产生拉力的跳线管理器，这些措施将大大提高系统可靠性和安全性；
Ø 经济性：在满足应用要求的基础上，尽可能降低造价，提供性价比最好的方案；
.1.4 系统设计
为了满足该大楼的电话通信系统、办公自动化和计算机网络系统对通讯布线的要求。我们在本次设计中采用先进的、成熟的国内或者国际知名品牌，作为我们设计的基础。
.1.4.1 工作区子系统
工作区子系统是最终用户的办公区域，即信息端口以外的空间。它是由用户工作区的信息插座延伸到工作站终端设备处的连接线缆，适配器等组成。作用是将用户终端有效地与网络连接。
为了保护跳线，减少弯角上的辐射和衰减，减少插座内积灰影响电气性能和防水，所采用的信息插座面板都带有防尘盖,每个模块接口都用彩色图标进行标记。 会议室等还采用光纤到桌面，（光纤点统一采用双口面板和两口耦合器、多模尾纤）使用具有45 度斜角光纤模块，并带有防尘套，保证了光纤的传输性能。
本系统的布点原则是根据招标文件和甲方提供的平面图来进行布点的。
综合布线系统是网络系统的物理层，由于综合布线系统遍布大楼的每一处，因此可以支持多种网络应用系统和它们之间的互联，完全能够满足电信数据线路、广电数据线路等各种数据线路的接口需求。
为确保各工作区重要信息端口电脑用电的可靠性，在每个信息点旁边均设置电源插座，敷设至各工作区重要信息端口的附近处，配置容量按每一电源单元为10A,具体设计每个工作区一个电源单元。具体由强电施工方提供,安装并要求距信息插座20 厘米，其于信息点暗装盒下沿距地面0.3M。对于大开间办公室,在实际施工过程中需根据现场情况,采用多口表面接线盒在地板下终结方式，各工作区终端盒从此跳接至办公家具。具体终端盒的位置要与现场家具摆布时密切结合起来。
东、西两大楼工作区子系统数据、语音分布表

.1.4.2 水平子系统
水平子系统由各楼层的各配线间至各个工作区之间的电缆构成。数据的水平电缆全部采用六类非屏蔽双绞线电缆,语音点水平线缆采用超五类非屏蔽双绞线电缆,光纤至桌面信息点采用四芯室内多模光纤。
线缆计算公式：
电缆平均长度=（最远信息点距离+最近信息点距离）/2
实际电缆平均长度=电缆平均长度×1.15 +(端接容限)
实际电缆长度=实际电缆平均长度×信息点总数
电缆需要箱数=实际电缆长度/每箱电缆长度
根据大楼的实际情况，各楼层的水平电缆可以从楼层配线、天花板线槽引向工作区各信息点，配线间内接线端子与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，为系统的重新配置和故障检修提供了极大的方便。
.1.4.3 管理子系统
管理子系统由各楼层区域的IDF的配线系统构成，负责楼内及信息通道的统一管理。主要由跳线面板、跳线管理器、跳线、光缆端接面板、机柜（或机架）等组成。管理子系统的布局将对今后的线缆管理有重大的影响。
我们在每层内相应位置设施了分配线架来划分管理整个系统的信息点。分配线架包括端接水平线缆的快接式24 口配线架、48 口配线架端接语音主干的卡接式110 配线架和端接光缆的光纤配线架12ST。

.1.4.4 主干子系统
本系统按二级分配进行布线，总MDF设在一楼的计算中心的主机房内，各楼层的IDF接到主楼的MDF内进行统一管理。
数据主干IDF至MDF都是使用12芯单模光缆，主楼、裙楼的网络中心到各自的设备间敷设2根12芯单模光缆，并在相邻设备间敷设1根12芯单模光纤，同时加布24根六类双绞线作临时使用或备份，垂直主干采用星型结构，即垂直主干光纤将直接从主楼的MDF主配线机房铺设到各楼层的IDF，使今后的系统维护、管理和应用更方便、灵活。电话语音主干全部使用3 类大对数双绞线电缆，由通信机房直接到楼层配线间配有多根3 类25 对大对数双绞线。
.1.4.5 设备间子系统
设备间子系统系服务于水平布线和垂直主干线的跳接及配线管理的某一空间，是各楼层的布线分支管理机构，除终接垂直与水平线缆的配线设备外，还包括连接主干电缆、光缆及水平电缆的跳线等。
本工程在主楼层以及裙楼每层的弱电间设计为楼层配线设备间，配备标准机柜。
.1.4.6 建筑群子系统
建筑群子系统中，数据传输采用光纤连至各楼。主楼至裙楼网络中心之间采用两根24 芯单模光纤作为数据主干，语音主干采用专用语音大对数。
.1.4.7 接地系统、线缆铺设及路线
（1）保护地线的接地电阻值，单独设置接地体时，不应大于4Ω；采用联合接地体时，不应大于1Ω。
（2）主配线间和各管理间及竖井内，应具备专用接地装置。配线架的金属外壳与水平、垂直的金属线槽应与接地装置牢固连接。
（3）所选材料要完全符合EIA/TIA-568，569工业标准及国际商业大厦布线标准。数据传输速率可达100MB，将来可生级至622MB。话音传输速率可达16MB。
（4）水平布线距离应不超过90M，信息孔到终端设备连线不超过10M。
（5）每层用多个跳线架（IDF）及地槽、走线槽。地槽、地管在土建时浇注，走线由本层天花板上的走线槽下线，走线槽设在天花板上，线缆从IDF引出后从走线槽延伸到工作区，并逐渐向上一层和本层穿过埋于墙中的钢管到规定的信息点。
（6）每个管理子系统所需空间：MDF：最小面积6.0M*4.0M；IDF：最小面积2.0M*2.0M。
（7）每个IDF和MDF要有专门的地线和电源插座。
（8）工作区、房间电缆铺设方式，是从天花板起引出钢管埋入墙内向下或向上导向各信息点。

.第2章 闭路电视监控、防盗报警及电子巡更系统
.2.1 系统概述
安全标志着生活的质量，犯罪严重影响人们的生命财产安全，而降低犯罪最有效途径则是预防。运用先进的技术手段，在一定区域范围内警戒可能发生的侵入行为，对发生的报警及时捕获和记录相关影像，对重要的部门进出实现自动记录，对重要区域提供有效的保护等，安全防范系统追求的目标，防范胜于救灾，责任重于泰山，对安防系统的要求更是严格。
.2.2 用户需求分析
为满足大楼内人员办公的需求，通过采用智能化安防系统来支持科学化、综合化防范和管理，从而提高大楼整体的安全防范水平。本次安全防范系统设计包括视频监控系统（视频监控系统）、防盗报警系统（含周界防范）和在线式电子巡更系统组成，形成一套功能完整的人防与技术防相结合的方式安全防范系统，以有效地整合所有技术资源与手段，使得整个大楼具有更全面、更有效、更综合的安全技术防范能力。
本次系统设计分为闭路监控、防盗报警及电子巡更三个子系统。监控中心设置在主楼一层的消防控制中心，在监控室内配置视频矩阵主机及主控键盘、数字硬盘录像机、报警控制主机及通讯控制键盘等设备。通过大楼内部局域网可以实现浏览和控制，并且可以实现报警系统与视频监控系统的联动。监控中心不但可以对所有的视频信号进行监视、调看，也可通过数字硬盘录像机有选择地对部分画面进行录像和回放。
l闭路电视监控系统：
随着现代科技的发展，尤其是数字技术和网络技术的发展，监控系统也将由模拟信号系统发展为数字化信息系统，由单机控制向网络传输、控制发展。我们基于现在安防先进的成熟技术，利用未来的技术发展趋势，我们在比较各家安防产品的特点之后，并根据多年的工程经验，结合数字硬盘录像技术和视频监控矩阵的优点，向业主推荐采用美国英飞拓的视频监控矩阵和上海睿网的数字硬盘录像机相结合的控制方式。
系统前端设计采用英飞拓的彩色固定摄像机和高速一体化球型摄像机。电梯专用摄像机选用韩国三星光电子SID-42CN。前端摄像机信号通过视频分配器将信号分配给硬盘录像机和视频矩阵。视频矩阵采用美国英飞拓的V2015，视频矩阵及数字硬盘录像机接入视频及报警信号，使用软件控制或键盘控制，均可实现摄像机到监视器的视频显示及摄像机的云台/镜头控制。
东、西两楼摄象机分布点
楼层
半球摄象机
电梯半球
云台一体化机
区域
13
4

通道
12
4

通道
11
4

通道
10
4

通道
9
4

通道
8
4

通道
7
4

通道
6
4

通道
5
4

通道
4
4

通道
3
4

通道
2
2

通道
1
2

通道
-1

3
车库
电梯

4

电梯
合计
48
4
3

l防盗报警系统：
根据对大楼建筑平面图及各功能区的分析，结合我公司在防盗报警领域的设计施工经营，推荐采用迪信的DS7400XI-CHI 报警控制主机，建立以有红外/微波双鉴、紧急按钮在内的数种探测技术的探测器；建立多层次全方位的安全防盗报警系统。本次防盗报警系统设计主要包括对大楼每层电梯口，系统前端探测器亦采用美国迪信公司的产品，负责探测人员的非法入侵，同时向报警控制中心发出报警信号。前端探测器主要包括壁挂式三鉴探测器
东、西两楼报警探测分布点
楼层
红外探测器
紧急按钮
区域
13
2
2
电梯口通道
12
2
2
电梯口通道
11
2
2
电梯口通道
10
2
2
电梯口通道
9
2
2
电梯口通道
8
2
2
电梯口通道
7
2
2
电梯口通道
6
2
2
电梯口通道
5
2
2
电梯口通道
4
2
2
电梯口通道
3
2
2
电梯口通道
2
2
2
电梯口通道
1
2
2
电梯口通道
合计
26
26

电子巡更系统：
根据大楼的建筑平面布置图和甲方的设计要求。并且结合我公司多年的设计经验，我们对大楼的电子巡更点进行了合理化设计，全部为在线式巡更点。
东、西两楼巡更分布点
楼层
巡更点
说明
1-13
52
每层2个巡更点
-1
8
8个巡更点
合计
60

.2.3 系统设计依据和原则
.2.3.1 系统设计依据
Ø 《工业电视系统工程设计规范》国家标准 GBJ115—87
Ø 《安全防范工程程序与要求》公安部标准 GA/T75—94
Ø 《防盗报警控制器通用技术条件》国家标准 GB12663—90
Ø 《安全防范系统通用图形符号》公安部标准 GA/T74—94
Ø 《安全防范工程费用概预算编制方法》公安部标准 GA/T70—94
Ø 《防盗报警中心控制台》 GB/T16572-1996
Ø 《智能建筑设计标准》 GB/T50314-2000
Ø 《民用建筑电气设计规范》 JGJ/T16-92
Ø 《建筑智能化系统工程设计标准》 DB32/181-1998
Ø 《民用闭路监视电视系统工程技术规范》 GB50198-94
Ø 《入侵报警工程设计规范》 GA/77-94
Ø 《视频入侵报警器》 GB15207-94
Ø 《报警器系统电源装置、测试方法和性能规范》 GB/T15408-94
Ø 《入侵探测器》 GB10408
Ø 智能化设计要求文件及建筑平面图
Ø 公安部第12 号令：安全技术防范产品管理办法
.2.3.2 系统设计原则
安防系统的设计目的就是要为整个主楼、附楼提供安全可靠的办公环境，为国家、集体、个人的财产提供安全可靠的保障。整个系统设计以闭路电视监控、防盗报警及周界防范；以技防为主，人防为辅，人防与技防相结合为指导思想，结合业主对安全防范工作的要求，着眼工程的整体效果，整个工程的设计与实施应遵循以下原则：
l布局合理原则
系统力求做到：布局合理、技术先进、可靠性高、经济实用、操作维修简便。考虑到建设和技术的发展，系统设计应有扩充能力，有发展余地，通过科学化、综合化的集中管理方式，人防和技术防范相结合，实现安防现代化。
l技术先进稳定原则
系统设计应具有相当程度的科技含量，做到数字化、网络化和智能化。系统设计应使用先进的技术、新的设计理念，使系统不但能反映当前的先进水平，而且具有发展潜力，避免短期内因技术陈旧造成整个系统性能不高和过早淘汰。又要注意系统结构、设备软件的相对成熟，最大限度地发挥投资效益。做到优选设备材料，科学组合网络。系统的操作简便、灵活。
l系统可扩展性原则
为便于以后系统扩展，也为节约财力，在线路的设计、线材的先型、接口处理上，均应考虑了扩容因素。保证以后的扩容工程可顺利扩充成一个区域网，并接受中央监控室的总控制。
l经济实用原则
在确保产品的性能、系统的效能前提下，系统设计应始终贯彻面向应用、注重实效的方针，坚持实用、经济的原则，站在业主的角度，以负责的态度通过精心设计、优选材料、科学组合，严密组织施工、安装，达成以最小的投入实现系统最大的效益。
标准、开放的原则
系统所选用的技术设备应具有协同运行的能力。无论是系统设备，还是系统软件，都应具有良好的开放性，并提供标准接口，便于系统将来的拓展或升级。
l可靠及可维护的原则
系统设计从系统结构、技术措施、设备性能、管理软件、厂商技术支持及维修能力待方面着手，确保系统运行的稳定可靠。系统设计模块化，方便维护，缩短维护时间。
l安全保密的原则
在系统设计中既考虑信息资源的充分共享，更注意信息的保护和隔离。系统针对不同的应用和不同的网络通讯环节采取不同的措施，包括系统的安全机制、数据存取的控制权限等。
l全程服务原则
从接受任务书开始，到设计、选材、安装、调试到培训首批操作员，移交资料，到日后维保服务的整个过程，密切与业主联系，尊重业主的意见，服从业主的协调，尽心尽力做好工程全程的服务工作。
.2.4 系统设计
.2.4.1 闭路电视监控系统
3.4.1.1设计思想
按公安部风险等级或投资划分，本次南昌世奥广场大楼安防系统工程为一级工程。
大楼安保工程中，视频监控是一个重要的、必不可少的部分，承担着安全技术防范和现代化管理的主要作用。
系统控制中心设计采用视频切换矩阵和数字录像技术相结合的方式，统一由视频控制矩阵主机控制，采用数字硬盘录像机进行多画面的监视及录像。前端摄像机视频信号通过视频分配器把图像分给数字硬盘监控主机和矩阵主机，矩阵主机通过多串口模块连接视频控制主机，进行时序切换、分组切换、关联切换、自动切换，并实现对前端各种快球、云台、镜头等摄像机设备的控制，实现全屏的重点监视以及报警联动等；系统同时可以使数字硬盘录像主机接入大楼局域网，采用网络方式传输监控视频信号，实现多点监控，提高视频网络传输及联网控制功能。
3.4.1.2系统原理
监控系统是由前端设备和监控中心两大部分组成，可细分为摄像、传输、控制、显示与记录设备4 部分。摄像机通过同轴视频电缆将视频图像传输到安保中心的视频矩阵。系统组成图如下：
闭路电视监控系统组成图
控制设备
传输设备 显示与记录设备 摄像设备
在安保中心通过监控主机，操作人员可发出指令，对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作（该摄像机必须带云台），主要是视频自动切换器接受多个摄像点信号输入，定时自动轮换（1-30s）输出监控信号，也可手动任选一个摄像机的画面跟踪监视、录像、打印。系统矩阵主机带输入、输出板；云台控制及编程、控制输出时、日、字符叠加等功能。在建筑的地下汽车库入口、一层大厅、各层电梯厅、电梯轿厢等处设置摄像机，电梯轿厢内采用广角镜头，要求图像质量不低于四级。利用硬盘录像机将视频信号进行压缩处理，可对图像进行录像、回放、处理等操作，使录像效果达到最佳。

3.4.1.3系统功能
l安防监控室的电视监控屏提供24h 监视。
l所有监视器可选择显示系统中任一摄像机摄取的画面。
l通过选择切换式固定显示任一画面，可将任一摄像机画面在任一监视器上显示。
l可编程循环显示所以摄像机画面，也可有选择地显示其中一个或更多的摄像机画面，可调整参加循环摄像机中每个画面的显示时间。
l图像显示可选择全幅、四分格、九分格、十六分格或一部分手动定点监视；
l使用计算机时，操作人员可调出建筑物的各层平面图，并有图标指示报警情况及有图标指示摄像机的位置（编码也不同时显示）、图标的形状应使操作人员可直接区分是固定式还是活动式摄像机，操作人员可选择选定的视频图像，若要选择特定摄像机画面显示在屏幕上，只需使用鼠标或键盘简单操作。
l视频窗口显示活动画面可在屏幕上按比例缩放和移动，以避免干扰重点区域的监视，用鼠标点在想要看的地区，即可实现任何摄像机上、下、左、右的移动。
l多窗口系统与报警联动。发生任何报警系统将根据预先编制的程序自动切换出报警地区的平面图，同时视频窗口将显示报警地区的活动画面，并自动启动录像机对该图进行实进录像。
l采用硬盘录像机，主机采用中文软件，用户界面友好、操作简便。系统为开放式结构，通过DDE、串口等多种方式与其他系统如FA，OA 等集成。通过对视频信号压缩，采用TCP/IP 协议可在网上传输及远程控制。
3.4.1.4前端设计
根据大楼建筑平面图纸和设计要求文件，系统前端摄像机的布置将主要考虑对如下区域的监控；
对各出入口、大厅、电梯厅和通道等公共区域进行监视防护；
考虑到视觉舒适性因素，本次设计建议系统前端设备及屏幕墙全部采用彩色监控设备。
根据监控点所在不同区域的光照条件及实际使用需求等因素，我们在方案设计时亦采用不同类型的摄像机：
3.4.1.5中间传输线路设计
中间传输线缆是指将前端设备的信号传输至中心控制设备的各类线路，这部分的造价虽小，但关系到整个电视监控系统的图像质量和使用效果，因此要选择经济、合理的传输方式。
系统考虑采用SYV75-5 型同轴电缆进行视频信号的传输，电梯摄像机采用电梯专用同轴电缆进行视频信号的传输。快球、云台摄像机控制线采用RVVP2×0.75 型屏蔽线。前端摄像机、解码器供电线缆采用RVV2×1.0 型护套线，供电方式为集中供电。
所有线缆结合各区域建筑状况采用沿专用弱电桥架或管路走线，至摄像机采用专用线管预埋，室外部分采用金属管按实际穿线数量采用直径20mm和25mm两种规格。KBG20 管穿1～2 根线缆，KBG25 管穿3～4 根线缆。
3.4.1.6控制中心设计
安防系统控制中心设置在主楼一层消控制中心，大楼所有监控点的视频信号全部接入控制中心内的视频矩阵，并结合防盗报警系统来实施联动。附近有报警探测器的监控点都可以实现报警联动，即当有报警发生时，系统将自动把该处或附件通道的图像切换到画面监视器上，安保中心同时启动硬盘录像机进行实时录像。
l控制部分：控制部分是整个安全防范系统的核心部分，是实现整个系统功能的指挥中心，主要实现的功能有：视频信号的放大及分配，图像信号的校正与补偿，图像信号的切换与记录，摄像机（包括云台）的控制等。控制部分是整个系统的“心脏”和“大脑”，是实现整个系统的指挥中心，负责所有设备的控制与图像信号的处理。
控制设备包括视频矩阵切换箱、多媒体控制主机等。
系统前端摄像机信号首先通过中间传输线路输入视频分配器，从视频分配器出来分别输入矩阵主机和硬盘录像机，由矩阵主机进行切换显示、多画面分割显示和24 小时录像；通过矩阵主机控制终端（包括主控键盘、多媒体计算机控制终端）实现多种控制功能，如将所有调整正确相位的摄像机在场回扫期间切换到任意监视器，包括为每个视频输入（摄像机）确定预设顺序，然后调给任何一个视频输出（监视器）。系统还可通过操作人员资料管理系统，根据操作员级别分设密码、授权范围及权限，非常利于管理。系统与报警子系统设置接口，接收来自防盗报警及周界防范系统、门禁系统的触发信号，完成联动控制，包括切换报警
画面，显示现场摄像机视频信号和自动录像等。
视频矩阵切换箱
根据业主技术文件要求，为80路视频输入、16 路视频输出，
根据本工程实际情况，以留一定的余量。该矩阵不需如此之大；
我们为大楼安防工程设计选用美国英飞拓视频矩阵切换主机AD2020-160×24。该矩阵主机具有如下特点：
Ø 最大80 路视频输入，16路视频输出
Ø 易扩展的高密度结构，可随时升级
Ø 基于Windows 的多媒体管理软件
Ø 具有系统检测功能，随时监控系统状态
Ø 通过曼码PTZ 协议控制变速或定速云台及快球摄像机
Ø 可选视频丢失检测功能
Ø RS-232 通信，4 个RS-232 端口（可扩展至32 个）
Ø 屏幕显示信息包括：视频输入数、视频输出标题信息、监视器状态、时
Ø 间、日期和报警标题信息
Ø 独立监视器巡视
Ø 64 个通用巡视，35 个事件定时器，64 个成组切换
Ø 5种报警显示模式，5 种报警清除模式
Ø 自动报警调用，最多支持1024 路报警输入
Ø 系统分区包括：输入到输出显示，键盘到输入显示，键盘到输入控制
Ø显示部分：对于用于多画面监视和24 小时录像的数字硬盘录像主机的信号输出，设计采用美国 英飞拓21”彩色监视器。

.2.4.2 防盗报警及周界防范系统
设计思想
防盗报警及周界防范系统是安保监控子系统中的一个重要组成部分，是一种先进的通用的现代化安全防范系统，系统通过安装在现场的各类报警探测器获取报警信号，经过各种方式传入控制设备，经处理后输出相应的报警信息。
根据南昌世奥广场大楼的具体功能，为了保证建筑物内部设备及资料的安全，在各出入口及其内部重要区域设置不同型号和数量的探测器，来保证大楼内财产、人身的安全性。
所有的探测器均接入位于控制中心的报警主机，也可独立运行对主要房间进行实时的检测。控制中心通过软件就可对前端进行各个主机进行撤布防、接收警情，同时结合报警器的附近监控摄像机来了解现场的情况,以确定采取合适的处理方法。在布防状态下，当前端一有警情发生，信号马上传到保安中心，并通过主控电脑的警讯中心软件弹出电子地图，发出声音提醒保安注意，此时保安可通过自动弹出的电子地图或对话框清楚发现出现异常的地点，及时处理。报警发生时，安保中心的显示屏上显示出报警器附近监控摄像机的画面，以便工作人员作出判断，同时，自动启动录像装置，对该画面进行录像，保存资料。对于大楼内如财务室等重点监控目标可实行24 小时设防，且采用了具有不同探测技术组成的立体交叉入侵探测装置，结合了监控系统的联动实现了电视图像复核为主、现场声音复核为辅的报警信息复核系统。
本方案设计根据甲方的设计要求，对大楼周界电子围栏作了详细设计，同时考虑到大楼整体安全性的要求，我们推荐在大楼内外建立一套完善的防盗报警系统。系统主要由报警主机、前端探测器以及重点区域的报警按钮组成。
3.4.2.2系统原理
防盗报警及周界防范系统主要由重要区域的报警探测器和报警控制主机组成。各区域根据各自不同的功能实现不同的防范目的，共同组成一个完整的报警体系：
红外报警系统主要是将各种不同的红外/微波报警探测器布设在各个功能建筑物内的重要区域，在不同的时间段，根据不同的要求，在不同的部位由报警主机进行设防或撤防，当进入设防状态时，该区域即禁止人员出入，从而达到防范的目的。
报警控制中心由报警主机及报警软件组成。发生异常情况时发出声光报警，同时可联动监控系统、楼宇自动化系统实现现场的灯光控制及视频保存记录。监控系统提供报警主机接口（RS232），通过报警联动软件实现与报警主机的联动；系统提供DDE（动态数据交换）及报警主机端口（通用的RS232 报警联动方式）等联动集成方式，可通过内部局域网（LAN）及RS232 方式与楼宇自动化系统（BA）、消防系统（FA）实现各系统的联动集成。
3.4.2.3系统功能
探测器负责探测人员的非法入侵，同时向报警控制中心发出报警信号。报警控制中心由报警主机及报警组成。发生异常情况时发出声光报警，同时联动监控系统实现现场的视频保存记录、通道及灯光控制。本系统可以实现以下基本功能：
布防与撤防：在正常工作或区域开放状态时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状态，报警控制器即使接到探测器发来的报警信号也不会发出报警。下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警。系统可由保安人员手动布撤防，也可以通过定义时间窗，定时对系统进行自动布、撤防。
布防后的延时：如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能。
防破坏：如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警。
微机联网功能：系统具有通信联网功能，区域的报警信息送到控制中心，由控制中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的自动化程度。
电子地图识别：系统报警后，控制中心可以通过电子地图识别报警区域。系统可显示报警部位和有关报警数据，并可与城市的110 紧急报警系统联网，可记录和提供联动控制接口信号。
3.4.2.4报警点设置
探测器是整个防盗报警系统的报警信号采集设备，安装在需要被监视的场所，系统将根据所需监视场所的范围和现场环境，选择不同范围、不同种类和安装方式的探测器。前端报警探测器作为整个系统的原始信号源，其应用将影响整个系统的可靠性，因此我们在选择报警探测器时须按照如下原则：
Ø 采用三鉴技术的报警探头；
Ø 采用误报率低，具有良好的性能价格比；
Ø 采用紧急按钮。

3.4.2.5中间传输线路
探测器供电及信号传输原则上采用总线型拓扑结构，易于扩展、布线简捷。由于报警信号传输速率低、电源电流小，但考虑到部分报警点距离较远，系统信号线采用RVV2*1.5 型护套线，供电电源线采用RVV2*1.0 型护套线。
所有线缆结合各区域建筑状况采用沿专用弱电桥架或管路走线，至探测器采用专用线管预埋，室外部分采用金属管按实际穿线数量采用直径20mm和25mm两种规格。
3.4.2.6控制系统设计
控制部分是整个防盗报警系统的核心部分，是实现系统功能的指挥中心，主要实现的功能有：布防、撤防、系统编程设置、报警处理、报警的联动并具有自动拨号功能，可通过电话线向公安部门（110）发出报警信号的功能，该信号具有地址识别，在公安部门可方便的调出报警平面图，直接显示报警点的位置等。
报警主机设计使用美国迪信公司的DS7400XI-CHI 报警控制主机，该主机集中接收所有前端的报警信号（来自探测器及报警按钮），根据自身对不同防区设定的撤、设防状态，判断是否处于报警状态。一旦报警，则触发声光警示以及联动相关设备。
DS7400XI-CHI 是一个可编地址码的大型报警控制通讯主机。主机可提供多种类型的报警输。
DS7400XI-CHI 报警控制主机具有如下特性：
Ø 8个分区：DS7400Xi-CHI 系列可以分成 8 个完全独立的分区，每个分区可有自己独立的键盘和报告 ID 码。一些键盘可以被指定成系统主键盘，它们可以对所有的分区进行控制、编程和布撤防。
Ø 事件记忆：系统最多可有 400 个历史事件，可在 DS7447i 键盘上显示，或上载到遥控编程软件 WDSRP ，按时间和日期来保存这些事件，如系统的布/撤防、报警、系统故障等。其中有64 个事
