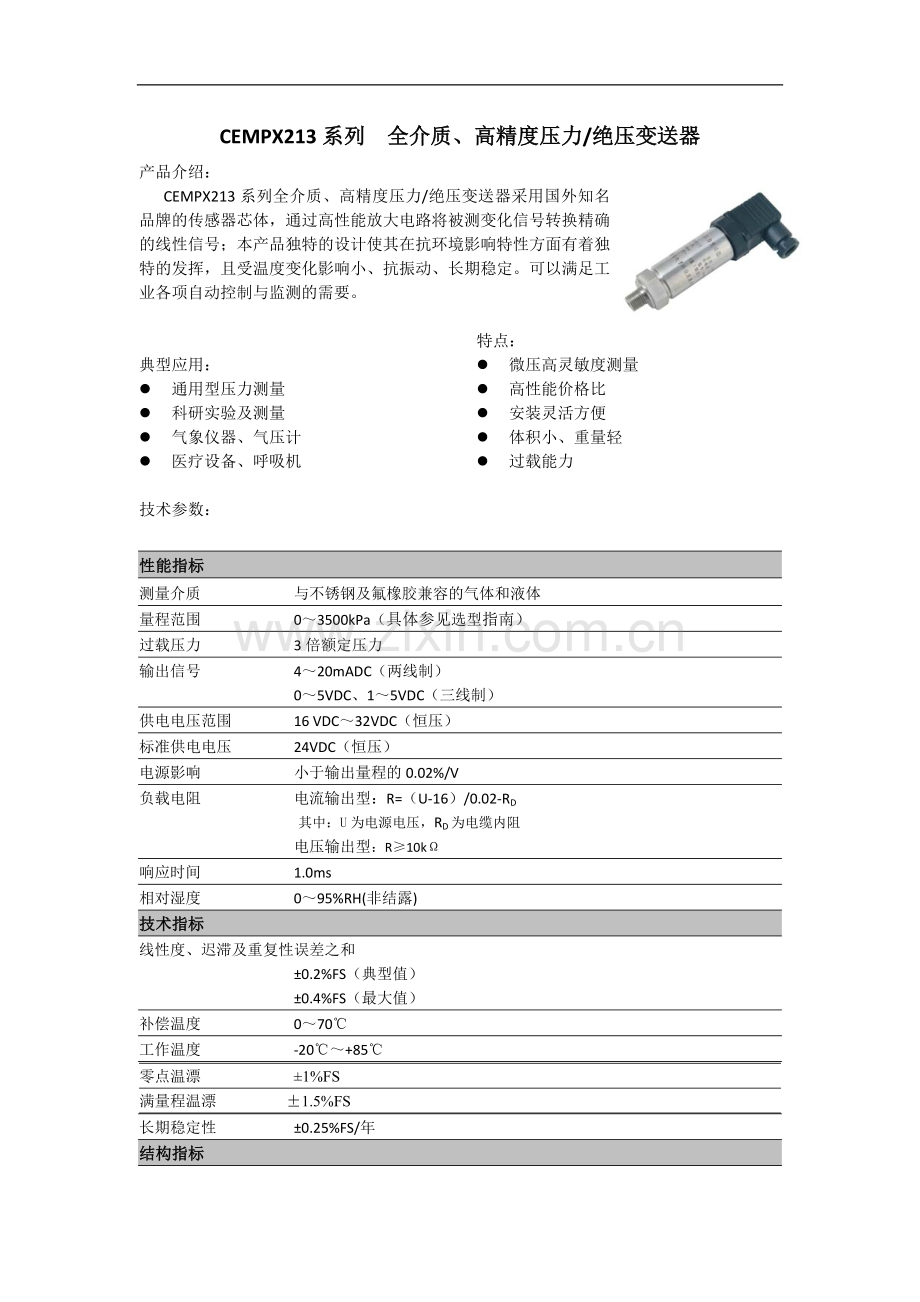

CEMPX213系列 全介质、高精度压力/绝压变送器
产品介绍：
CEMPX213系列全介质、高精度压力/绝压变送器采用国外知名品牌的传感器芯体，通过高性能放大电路将被测变化信号转换精确的线性信号；本产品独特的设计使其在抗环境影响特性方面有着独特的发挥，且受温度变化影响小、抗振动、长期稳定。可以满足工业各项自动控制与监测的需要。

典型应用：
l 通用型压力测量
l 科研实验及测量
l 气象仪器、气压计
l 医疗设备、呼吸机

特点：
l 微压高灵敏度测量
l 高性能价格比
l 安装灵活方便
l 体积小、重量轻
l 过载能力
技术参数：
性能指标
测量介质 与不锈钢及氟橡胶兼容的气体和液体
量程范围 0～3500kPa（具体参见选型指南）
过载压力 3倍额定压力
输出信号 4～20mADC（两线制）
0～5VDC、1～5VDC（三线制）
供电电压范围 16 VDC～32VDC（恒压）
标准供电电压 24VDC（恒压）
电源影响 小于输出量程的0.02%/V
负载电阻 电流输出型：R=（U-16）/0.02-RD
其中：U为电源电压，RD为电缆内阻
电压输出型：R≥10kΩ
响应时间 1.0ms
相对湿度 0～95%RH(非结露)
技术指标
线性度、迟滞及重复性误差之和
±0.2%FS（典型值）
±0.4%FS（最大值）
补偿温度 0～70℃
工作温度 -20℃～+85℃
零点温漂 ±1%FS
满量程温漂 ±1.5%FS

长期稳定性 ±0.25%FS/年
结构指标
结构材料 传感器：316L(00Cr17Ni14Mo2)
壳 体：321(Cr18Ni9Ti)
过程接口 M20×1.5、M12×1
或根据用户需求特殊制作
引线方式 直接出线(标配0.5米)、航空插头、大DIN43650插头
防爆标准 ExiaIICT5（电流输出型可选）

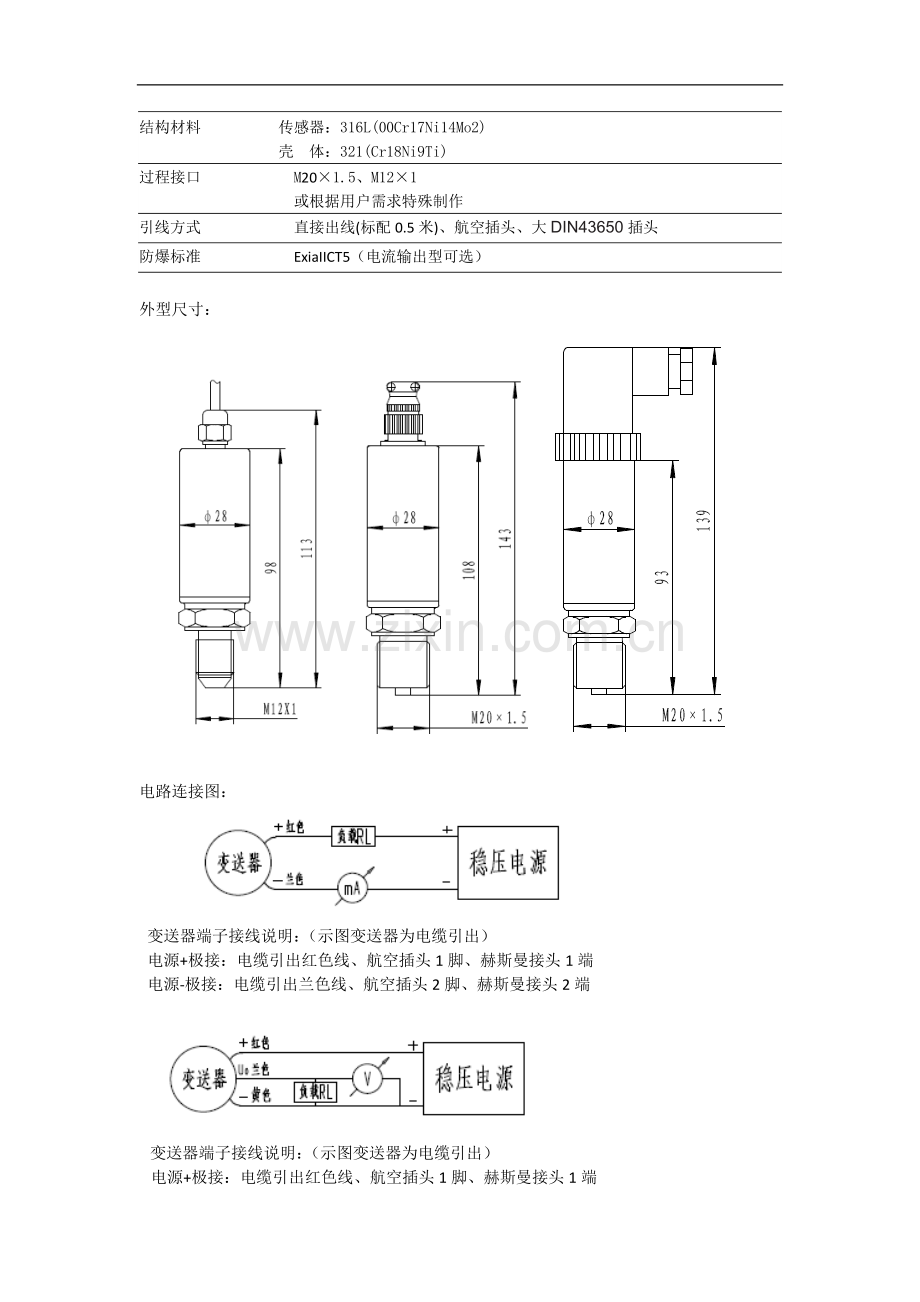

外型尺寸：

电路连接图：

变送器端子接线说明：（示图变送器为电缆引出）
电源+极接：电缆引出红色线、航空插头1脚、赫斯曼接头1端
电源-极接：电缆引出兰色线、航空插头2脚、赫斯曼接头2端

变送器端子接线说明：（示图变送器为电缆引出）
电源+极接：电缆引出红色线、航空插头1脚、赫斯曼接头1端
电源-极接：电缆引出黄色线、航空插头3脚、赫斯曼接头3端
传感器输出：电缆引出兰色线、航空插头2脚、赫斯曼接头2端

选型指南：
CEMPX 213
全介质、高精度压力/绝压变送器
代号
量程
E
F
G
H
I
J
K
0~10kPa
0~30kPa
0~100kPa
0~200kPa
0~500kPa
0~1MPa
0~3.5MPa
代号
压力类型
G
A
表压
绝压
代号
压力接口
M2
M3
T
M12×1
M20×1.5
特殊制定
代号
出线方式
A
B
C
电缆
航插
GDM
代号
输出
A1
V1
V2
4~20mA
0~5V
1~5V

CEMPX213 - I G M2 B A1

注释：
1. 请在订单上注明实际量程范围。
2. 如有防爆要求在订单上注明。
3. 本系列产品最低量程为10KPa

选型示例：
选用量程为500kPa，表压，压力接口M12×1，航插出线，输出信号为4～20mA的变送器。
选型代码：CEMPX213-IGM2BA1 （0～500KPa）。

使用说明：
1、将变送器安装在被测系统上,保证变送器压力口与被测系统密闭联通。
2、变送器在通电预热10～20分钟后达到稳定工作状态,此时变送器输出信号与被测压力成正比变化。
3、给变送器的供电电源必须使用稳压稳流的直流电源。
4、电压信号输出的变送器电缆引线不宜过长（1～5V信号输出的变送器电缆一般不超过5米；0～5V信号输出的变送器电缆一般不超过4米），且必须为屏蔽电缆线（屏蔽层接地）。
5、变送器电气部份连接：
线缆
蓝壳
GDM接头

红：
+
“1”
电源“+”
蓝：
-
“2”
输出
黄：

“3”
地（三线制）

注意事项：
1、请严格按照说明书中的要求正确接线。
2、本产品属精密测量仪表，严禁摔打、冲击、强力夹持、拆卸或用尖锐的器具捅引压孔或膜片。
3、尽可能安装于通风、干燥、无蚀、阴凉之处。
4、与压力系统密封连接，拧紧力矩小于40N·m。
5、变送器的测量介质必须符合说明书中规定的测量介质范围。
6、严禁系统过载超过本说明书规定的极限。
7、电缆线末端处严禁进水或潮气。
8、输出异常请即刻停机检查。若属产品质量问题，请将产品随说明书、合格证一起寄回我公司维修或更换，用户不得随意拆开产品外壳维修。
9、建议产品使用12个月后返回原厂家重新进行标定。
