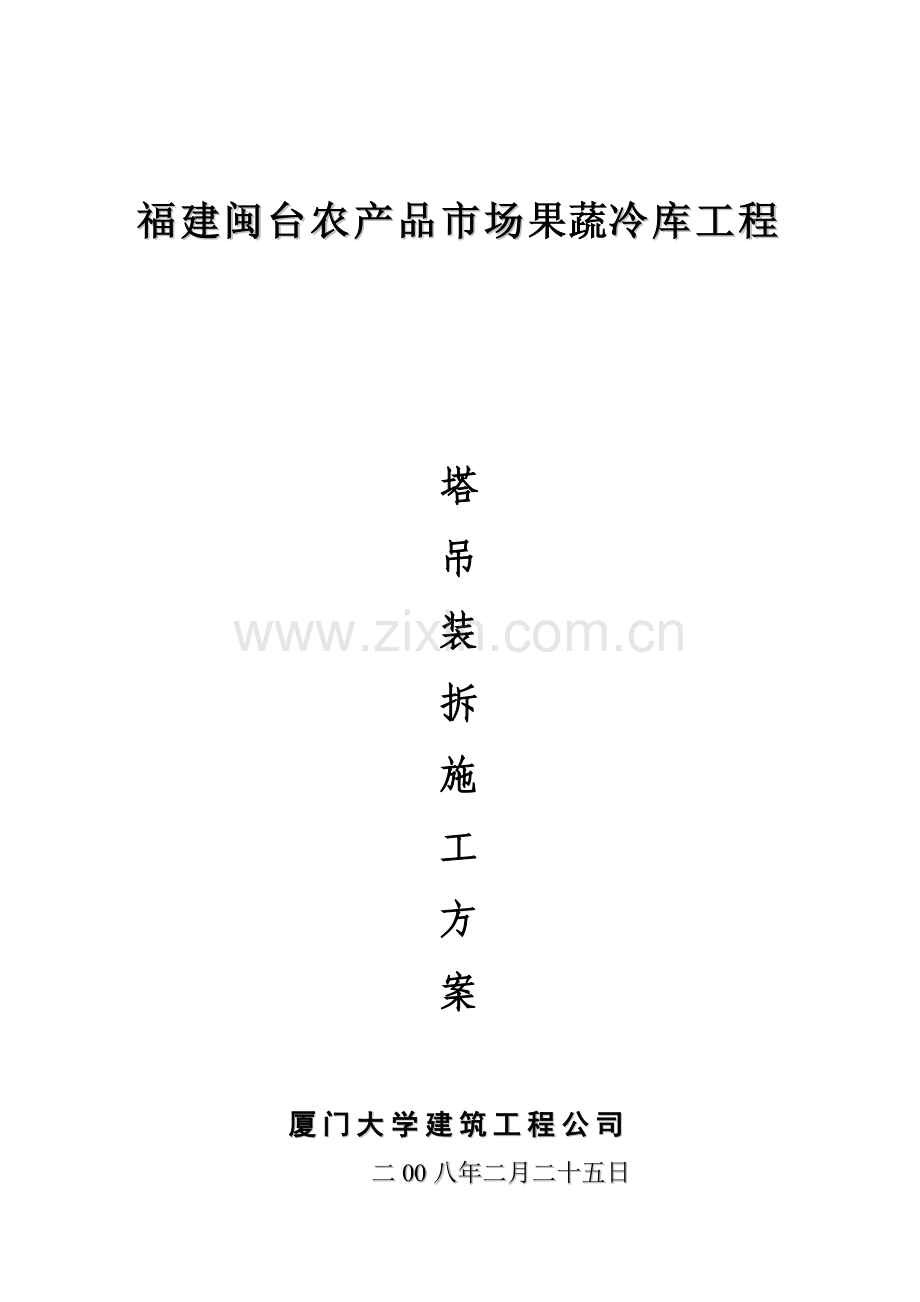

福建闽台农产品市场果蔬冷库工程

塔
吊
装
拆
施
工
方
案

厦门大学建筑工程公司
二00八年二月二十五日

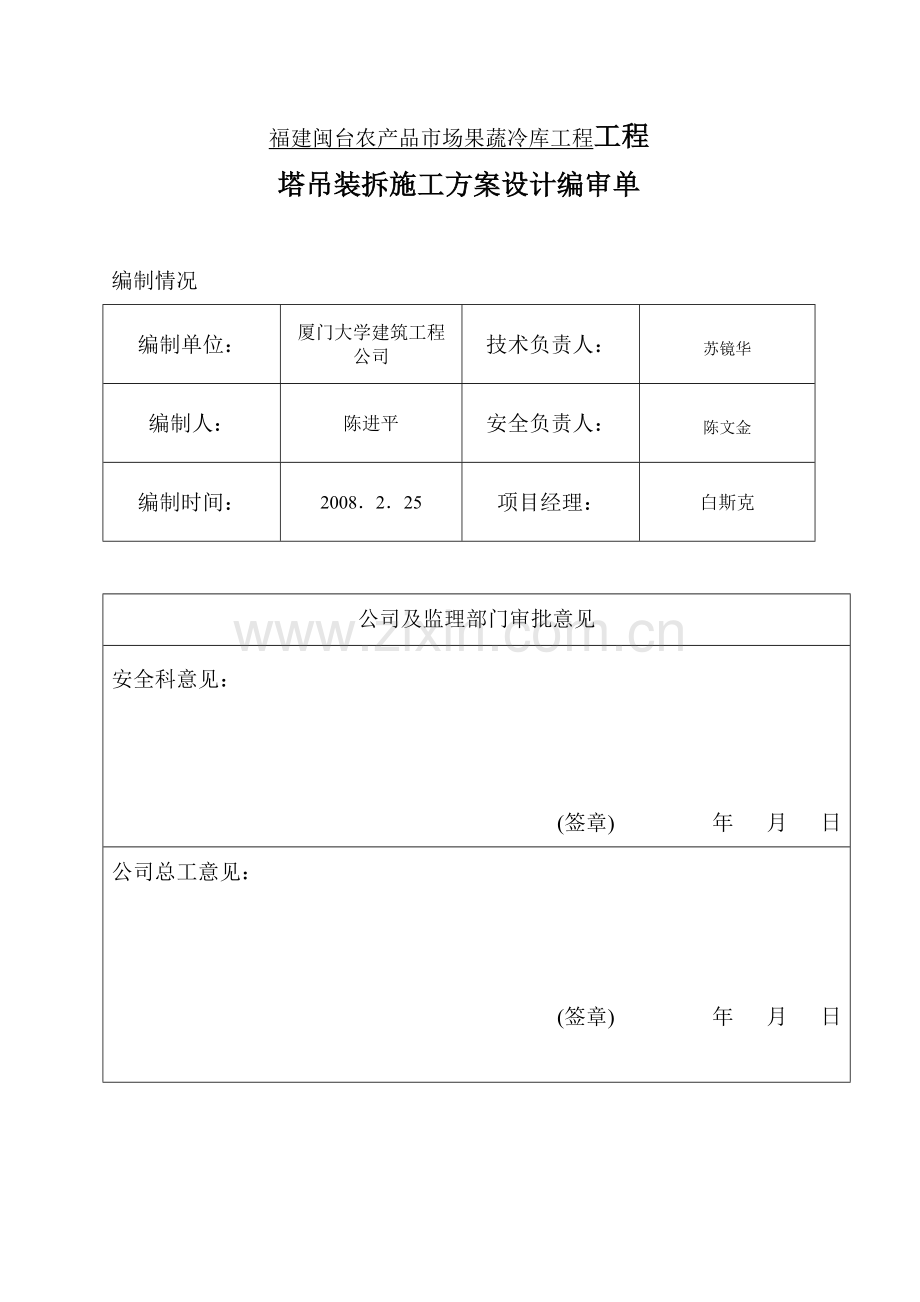

福建闽台农产品市场果蔬冷库工程工程
塔吊装拆施工方案设计编审单

编制情况
编制单位：
厦门大学建筑工程公司
技术负责人：
苏镜华
编制人：
陈进平
安全负责人：
陈文金
编制时间：
2008．2．25
项目经理：
白斯克

公司及监理部门审批意见

公司及监理部门审批意见

安全科意见：

(签章) 年 月 日
公司总工意见：

(签章) 年 月 日

A2
施工组织设计（方案）报审表
工程名称：福建闽台农产品市场果蔬冷库 编号：
致：泉州市新时代工程建设监理有限公司
我方已根据施工合同的有关规定完成了 塔吊装拆施工方案 的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：塔吊装拆施工方案

承包单位（章）
项目经理
日 期 2008-2-25
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审查意见：

项目监理机构
总监理工程师
日 期

塔吊装拆方案与设计计算

福建闽台农产品市场果蔬冷库工程位于福建省南安市石井镇滨海工业区延平路东北侧，冷库建筑面积约4977.8平方米，占地面积3573.6平方米，为一层(局部三层) 框架结构。水泵房建筑面积32.7平方米，占地面积32.7平方米，为一层砖混结构。冷库建筑主体高度为11.5米。该工程由福建闽台农产品市场有限公司筹资兴建，由国内贸易工程设计研究院设计，工程总造价8720000元。
1、根据施工要求及实际情况，本工程设置一台QTZ100塔吊，臂长55m，其基础位置详施工平面布置图。
2、塔吊基础承载力：建筑物的地基承载力满足塔吊基础地基承载力要求。
依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
当不考虑附着时的基础设计值计算公式：

当考虑附着时的基础设计值计算公式：

当考虑偏心距较大时的基础设计值计算公式：

式中 F-塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=860.00kN；
G-基础自重与基础上面的土的自重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D =2637.00kN；
Bc-基础底面的宽度，取Bc=6.000 m；
W-基础底面的抵抗矩，W=Bc×Bc×Bc/6= 36.00m3；
M-倾覆力矩，包括风荷载产生的力距和最大起重力距，M= 3000.000kN.m；
a-合力作用点至基础底面最大压力边缘距离(m)，按下式计算：

a=6.000/2-(3000.000/(860.00+2637.00))=2.142。
经过计算得到:
无附着的最大压力设计值 Pmax= (860.00+2637.00)/6.000^2+3000.000/36.00=180.47kpa
无附着的最小压力设计值 Pmin= (860.00+2637.00)/6.000^2-3000.000/36.00=13.81kpa
有附着的压力设计值 P= (860.00+2637.00)/6.000^2=97.14kpa
偏心距较大时压力设计值 pkmax
Pkmax= 2(860.00+2637.00)/(3×6.000×2.142)=181.40kpa
地基基础承载力验算
地基基础承载力特征值计算依据《建筑地基基础设计规范》GB 50007-2002第5.2.3条。
计算公式如下:

其中 fa-修正后的地基承载力特征值(kN/m2)；
Fak-地基承载力特征值，取200.00kN/m2；
b-基础宽度地基承载力修正系数，取0.15；
d-基础埋深地基承载力修正系数，取1.40；
-基础底面以下土的重度，取20.00kN/m3；
Γm-基础底面以上土的重度，取20.00kN/m3；
b-基础底面宽度，取6.000m；
d-基础埋深度,取1.600m。
解得地基承载力设计值 fa=239.80kPa
实际计算取的地基承载力设计值为:fa=239.80 kPa
地基承载力特征值1.2×fa大于偏心距较大进的压力设计值pkmax=181.40kpa,满足要求
受冲切承载力验算
依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。
验算公式如下:

式中 hp-受冲切承载力截面高度影响系数，取 hp=0.93；
Ft-混凝土轴心抗拉强度设计值，取 ft=1.57kPa；
Am-冲切破坏锥体最不利一侧计算长度:

am=(2.500+[2.500+2×1.65)]/2=4.15m；
h0-承台的有效高度，取 h0=m；
Pj-最大压力设计值，取 Pj=181.40kPa；
Fl-实际冲切承载力：

Fl=181.40[(6.000+2.500+2×1.65)]×[(6.000-(2.500+2×1.65))/2/2)]=107.03kN。
允许冲切力：
0.7×0.93×1.57×4150.00×1600.00=6786540.00n=6786.54kn
实际冲切力不大于允许冲切力设计值，所以能满足要求！

3、塔吊基础底底板1400mm，其基础大样及配筋图如下：

塔吊基础大样图

塔吊基础配筋图
4、塔吊安装
1）安装前准备工作
塔吊基础满足以下要求：
a、已按出厂厂家设计要求浇筑完成钢筋混凝土塔吊基础；
b、基础强度已达100%，预件正确。
（2）安装要求
a、金属结构部分无疲劳损伤，焊缝无漏焊、开裂和脱焊，各部连接螺栓紧固并有防松零件；
b、安全保护装置齐全的有效（五限位、四保险）；
c、各制动器调整合理，各传动部分无异声，润滑良好，确保安装后各部旋转零件转动灵活，并不准有任何固定件有摩擦接触的现象；
d、各系统的钢丝绳缠绕正确，所有钢丝绳头部固定可靠，并检查合格。钢索无断丝、起毛和老化现象，钢丝绳润滑良好，无污泥锈蚀。滑轮组件无裂缝损伤，吊钩无变形、损伤和磨耗超过标准现象。
（3）安装程序
安装底架 → 安装基础节 → 安装配重 → 安装三节标准节 → 吊装顶升套架 → 安装回转装置及驾驶室 →安装塔顶→ 安装平衡臂 → 拼装起重臂及起重臂拉杆 → 吊装平衡重 → 安装起升机构及电器控制箱 → 穿绕起升钢丝绳 → 调整垂直度 → 进行规定安装高度的试运转 → 如运转顺利，开始自升加节
塔吊拆除与安装程序相逆。
（4）附着顶升安装程序
塔吊机臂根铰点高度超过厂家设计规定的独立高度后，必须与建筑物进行附着，附着点的位置选择在主梁位置。当附着点不能在设计规定的位置，则降低至下一建筑自然层，确保附着高度等于或小于附着间距。附着支座固定牢靠，附着部位在建筑物结构施工时加配钢筋，混凝土标号不低于厂家设计要求，满足机械使用说明书要求的支座反力。
顶升程序：
油缸顶升工作节→套架销轴入塔架，油缸回缩→标准节放在引进小车→小车引进套架内→油缸顶升标准节，引进小车退出→放下标准节，塔架螺栓栓紧→油缸活塞略顶，套架销轴自动退出→套架与塔架螺栓联接
顶升时，达至附着要求的，必须先进行附着，然后才顶升。塔吊下降与顶升程序相逆
（5）检验
新安装（或经大、中修）的塔吊在使用前需经以下检测程序后方可使用
一般技术检验 → 无负荷试验 → 静负荷试验 → 动负荷试验
每次试验记录均应有关人员签字，记入机械履历书中，作为该机技术试验的依据。
5、塔吊的安装与拆卸
1）安装前准备工作
塔吊基础满足以下要求：
a、已按出厂厂家设计要求浇筑完成钢筋混凝土基础；
b、基础强度已达100%，预件正确；
c、基础排水措施满足要求。
（2）安装要求
a、金属结构部分无疲劳损伤，焊缝无漏焊、开裂和脱焊，各部连接螺栓紧固并有防松零件；
b、安全保护装置齐全的有效（五限位、四保险）；
c、各制动器调整合理，各传动部分无异声，润滑良好，确保安装后各部旋转零件转动灵活，并不准有任何固定件有摩擦接触的现象；
d、各系统的钢丝绳缠绕正确，所有钢丝绳头部固定可靠，并检查合格。钢索无断丝、起毛和老化现象，钢丝绳润滑良好，无污泥锈蚀。滑轮组件无裂缝损伤，吊钩无变形、损伤和磨耗超过标准现象。
（3）安装程序
安装基础节 → 安装标准节及调整垂直度 → 安装扶墙架 → 安装导轨 → 安装上人笼及传动装置 → 安装安全装置及电控系统 → 调试。
应严格控制自由端高度，自由端高度一般不超过9m ，扶墙杆间隔按工作状况确定一般每隔6—9米设一道扶墙。
施工外塔吊的拆除与安装程序相逆。
