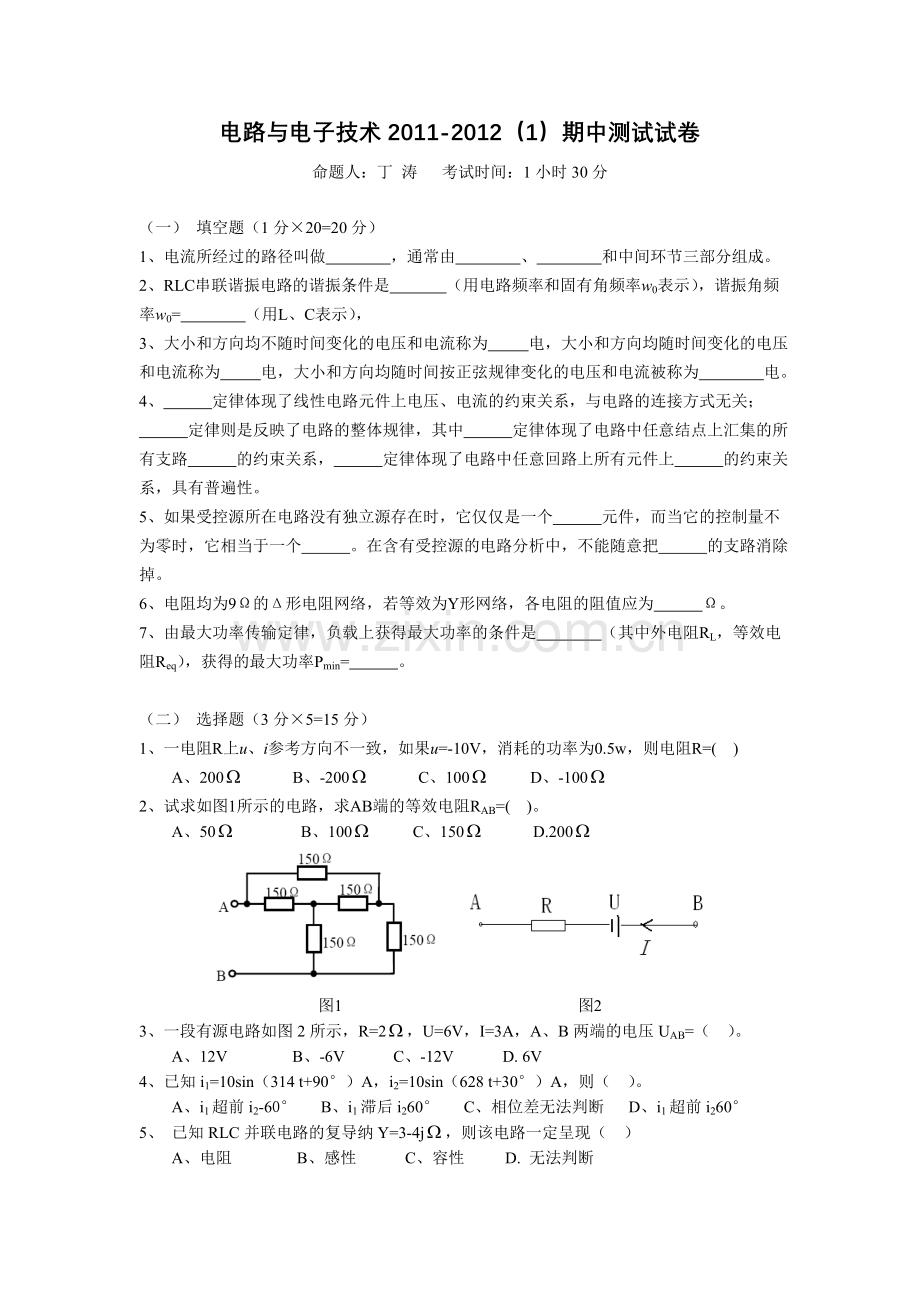

电路与电子技术2011-2012（1）期中测试试卷
命题人：丁 涛 考试时间：1小时30分

（一） 填空题（1分×20=20分）
1、电流所经过的路径叫做 ，通常由 、 和中间环节三部分组成。
2、RLC串联谐振电路的谐振条件是 （用电路频率和固有角频率w0表示），谐振角频率w0= （用L、C表示），
3、大小和方向均不随时间变化的电压和电流称为 电，大小和方向均随时间变化的电压和电流称为 电，大小和方向均随时间按正弦规律变化的电压和电流被称为 电。
4、 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；
定律则是反映了电路的整体规律，其中 定律体现了电路中任意结点上汇集的所有支路 的约束关系， 定律体现了电路中任意回路上所有元件上 的约束关系，具有普遍性。
5、如果受控源所在电路没有独立源存在时，它仅仅是一个 元件，而当它的控制量不为零时，它相当于一个 。在含有受控源的电路分析中，不能随意把 的支路消除掉。
6、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为 Ω。
7、由最大功率传输定律，负载上获得最大功率的条件是 （其中外电阻RL，等效电阻Req），获得的最大功率Pmin= 。

（二） 选择题（3分×5=15分）
1、一电阻R上u、i参考方向不一致，如果u=-10V，消耗的功率为0.5w，则电阻R=( )
A、200 B、-200 C、100 D、-100
2、试求如图1所示的电路，求AB端的等效电阻RAB=( )。
A、50 B、100 C、150 D.200

图1 图2
3、一段有源电路如图2所示，R=2，U=6V，I=3A，A、B两端的电压UAB=（ ）。
A、12V B、-6V C、-12V D. 6V
4、已知i1=10sin（314 t+90°）A，i2=10sin（628 t+30°）A，则（ ）。
A、i1超前i2-60° B、i1滞后i260° C、相位差无法判断 D、i1超前i260°
5、 已知RLC并联电路的复导纳Y=3-4j，则该电路一定呈现（ ）
A、电阻 B、感性 C、容性 D. 无法判断

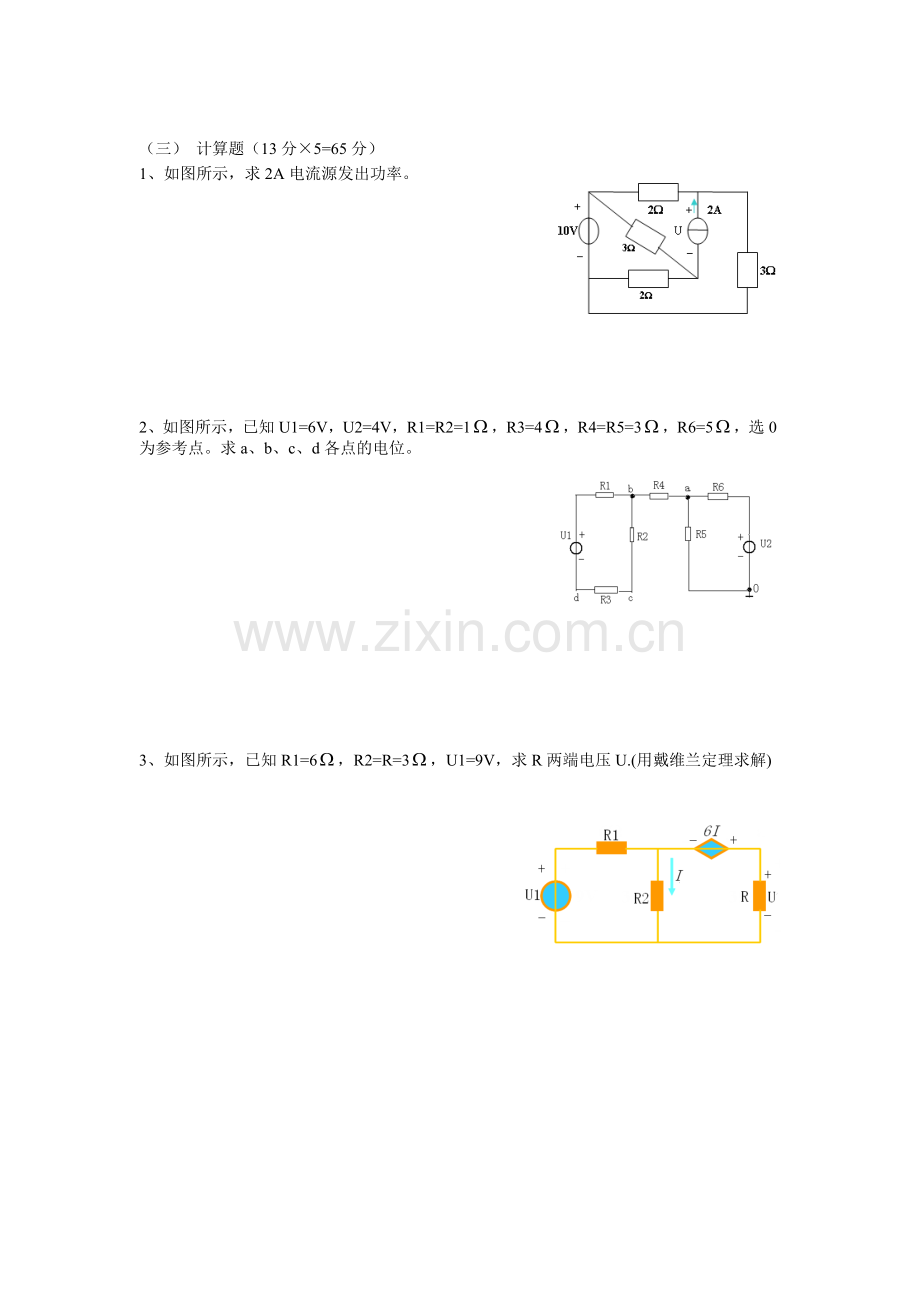

（三） 计算题（13分×5=65分）
1、如图所示，求2A电流源发出功率。

2、如图所示，已知U1=6V，U2=4V，R1=R2=1，R3=4，R4=R5=3，R6=5，选0为参考点。求a、b、c、d各点的电位。

3、如图所示，已知R1=6，R2=R=3，U1=9V，求R两端电压U.(用戴维兰定理求解)

4、下图中：求各支路电流I1、I2、I3。

5、如下图示，已知：f=50Hz，且测得U=50V，I=1A，P=30W（R的功率），求线圈的电感L。
