认证工程师考题.doc

“Zoom”命令在执行过程中改变了？ 答案选项：4
1. 图形在视图中显示的位置
2. 图形的几何大小
3. 图形的几何位置
4. 图形在视图中显示的大小

“图层”工具栏中按钮“将对象的图层置为当前”的作用是? 答案选项：3
1. 将所选对象移至当前图层
2. 将所选对象移出当前图层
3. 将选中对象所在的图层置为当前层
4. 增加图层

AutoCAD中的CAD英文全称是什么？ 答案选项：3
1. Computer Aided Graphics
2. Computer Aided Plan
3. Computer Aided Design
4. Computer Aided Drawing

AutoCAD的帮助文档窗口不包含下面哪个选项卡? 答案选项：3
1. 目录
2. 索引
3. 题目
4. 搜索

AutoCAD的样板图形文件扩展名是？ 答案选项：3
1. dwg
2. dwf
3. dwt
4. dws

DDEidt是对尺寸标注中的哪项内容进行编辑？ 答案选项：1
1. 尺寸文本
2. 尺寸箭头
3. 尺寸文本在尺寸线上的位置
4. 尺寸标注格式

drop Web 页非常适合将什么发布到Internet？ 答案选项：1
1. 图块库
2. 图片
3. 命名视图
4. dwf文件

创建图形集时，输入到图形集中的是图形文件的？ 答案选项：3

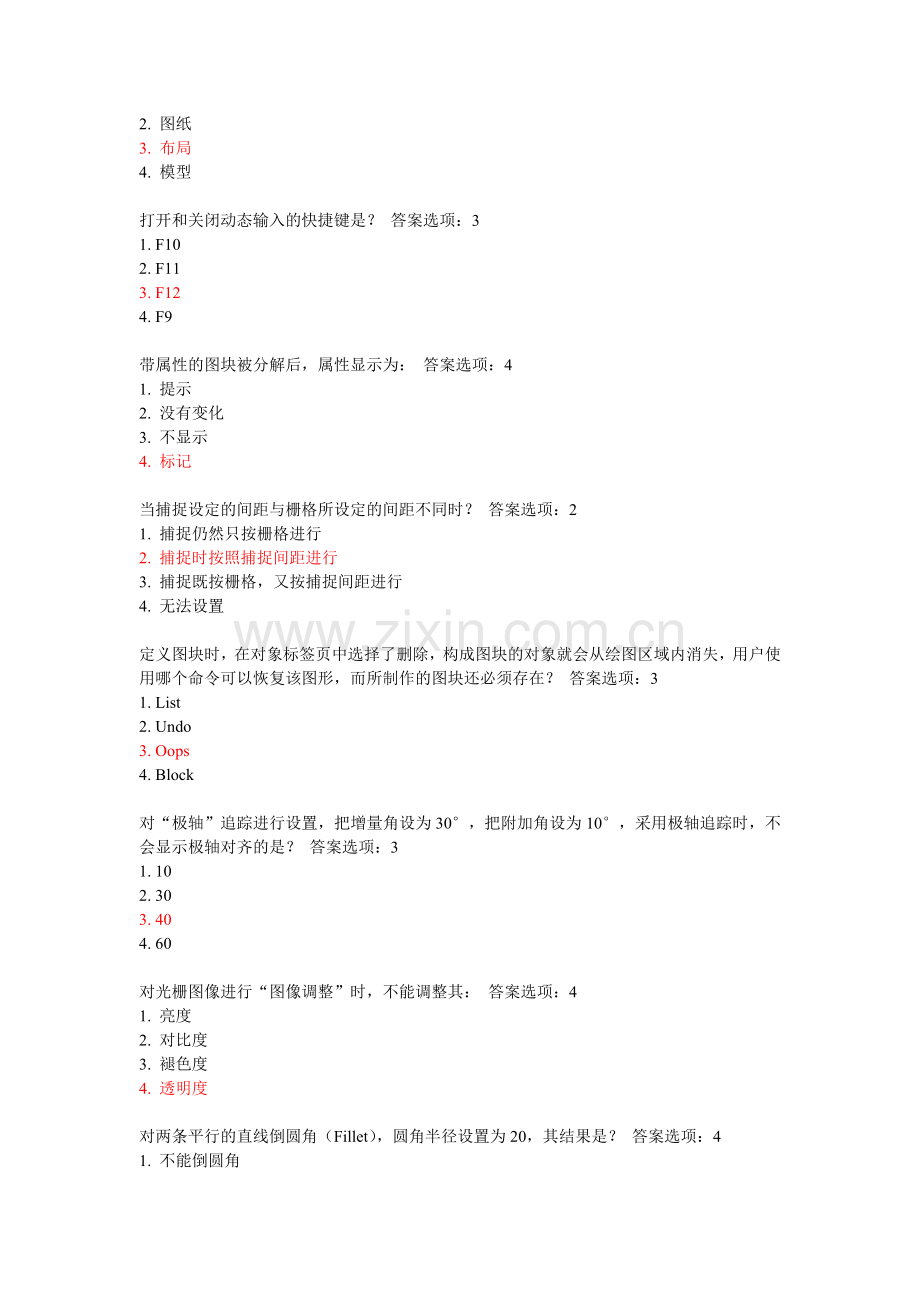

1. 视图
2. 图纸
3. 布局
4. 模型

打开和关闭动态输入的快捷键是？ 答案选项：3
1. F10
2. F11
3. F12
4. F9

带属性的图块被分解后，属性显示为： 答案选项：4
1. 提示
2. 没有变化
3. 不显示
4. 标记

当捕捉设定的间距与栅格所设定的间距不同时？ 答案选项：2
1. 捕捉仍然只按栅格进行
2. 捕捉时按照捕捉间距进行
3. 捕捉既按栅格，又按捕捉间距进行
4. 无法设置

定义图块时，在对象标签页中选择了删除，构成图块的对象就会从绘图区域内消失，用户使用哪个命令可以恢复该图形，而所制作的图块还必须存在？ 答案选项：3
1. List
2. Undo
3. Oops
4. Block

对“极轴”追踪进行设置，把增量角设为30°，把附加角设为10°，采用极轴追踪时，不会显示极轴对齐的是？ 答案选项：3
1. 10
2. 30
3. 40
4. 60

对光栅图像进行“图像调整”时，不能调整其： 答案选项：4
1. 亮度
2. 对比度
3. 褪色度
4. 透明度

对两条平行的直线倒圆角（Fillet），圆角半径设置为20，其结果是？ 答案选项：4
1. 不能倒圆角
2. 按半径20倒圆角
3. 系统提示错误
4. 倒出半圆，其直径等于直线间的距离

对某图层进行锁定后，则： 答案选项：1
1. 图层中的对象不可编辑，但可添加对象
2. 图层中的对象不可编辑，也不可添加对象
3. 图层中的对象可编辑，也可添加对象
4. 图层中的对象可编辑，但不可添加对象

对外部参照进行绑定，可以选择的绑定选项是： 答案选项：3
1. 绑定和嵌入
2. 嵌入和插入
3. 绑定和插入
4. 以上都不对

多行文字分解后将会是？ 答案选项：1
1. 单行文字
2. 多行文字
3. 多个文字
4. 系统提示不可分解

多重引线注释的内容类型不包括哪一项？ 答案选项：1
1. 公差
2. 块
3. 多行文字
4. 无

俯视图的视点为： 3
答案选项：
1. 1，0，0
2. 0，1，0
3. 0，0，1
4. -1，0，0

工程图样上所用的国家标准大字体矢量字体文件是？ 答案选项：4
1. bigfont.shx
2. chineset.shx
3. extfont.shx
4. gbcbig.shx

关于打印样式，说法错误的是 答案选项：3
1. 打印样式通过确定 打印特性（例如线宽、颜色和填充样式）来控制对象或布局的打印方式
2. 打印样式有两种类 型：颜色相关和命名
3. 颜色相关打印样式表的扩展名为.cpt
4. 命名打印样式表文 件的扩展名为.stb

进行弧长标注时，哪一个不是弧长符号的标注位置？ 答案选项：2
1. 标注文字的前缀
2. 标注文字的后缀
3. 标注文字的上方
4. 无

如果需要在多个文件中使用同一信息，而且修改原始信息时其它文件中要求自动更新，应选择什么方式？ 答案选项：2
1. 嵌入
2. 链接
3. 粘贴
4. 选择性粘贴

使用多行文本编辑器时，其中%%C、%%D、%%P分别表示？ 答案选项：2
1. 直径、度数、下划线
2. 直径、度数、正负
3. 度数、正负、直径
4. 下划线、直径、度数

使用偏移命令时，下列说法正确的是？ 答案选项：3
1. 偏移值可以小于0，这是是向反向偏移
2. 可以框选对象进行 一次偏移多个对象
3. 一次只能偏移一个 对象
4. 偏移命令执行时不能删除原对象

使用向导创建新图形时 ，包含哪两个选项？ 答案选项：1
1. “高级”和“快速”
2. “普通”和“高级”
3. “初级”和“高级”
4. “基本”和“详细”

视图缩放（Zoom）命令和比例缩放(SCale)命令的区别是： 答案选项：4
1. 两者本质上没有区别
2. 线宽会随比例缩放而更改
3. 视图缩放可以更改图形对象的大小
4. 比例缩放更改图形对象的大小，视图缩放只对其显示大小更改，不改变真实大小

所有尺寸标注公用一条尺寸界线的是哪一项？ 答案选项：3
1. 引线标注
2. 连续标注
3. 基线标注
4. 公差标注

通过下列哪个菜单方式可以设置十字光标大小？ 答案选项：3
1. 视图→显示
2. 工具→草图设置
3. 工具→选项
4. 修改→对象

下列标注命令，哪个必须在已经进行了“线性标注”或“角度标注”的基础之上进行？
答案选项：2
1. 快速标注
2. 连续标注
3. 形位公差标注
4. 对齐标注

下列关于AutoCAD的绘图空间的描述不正确的是？
答案选项：4
1. 模型空间主要用于二维图形和三维物体的创建和编辑
2. 布局是一种图纸空间环境，它模拟所显示的图纸页面，提供直观的打印设置，主要用来控制图形的输出
3. 为了便于控制图形，在模型空间中可以建立多个平铺视口，分别显示图形的不同视图
4. 不可以在一个视口开始一个命令，在另一个视口结束该命令

下列关于块的描述正确的是？ 答案选项：3
1. 利用Block命令创建块时，名称可以不定义，默认名称为“新块”
2. 插入的块不可以改变大小和方向
3. 定义块时如果不定义基点，则默认的基点是坐标原点
4. 块被分解后，组成块的对象颜色不会变化

下列关于图层的描述不正确的是？ 答案选项1：
1. 新建图层的默认颜色均为白色
2. 被冻结的图层不能设置为当前层
3. AutoCAD的各个图层共用一个坐标系统
4. 每一张图必然有且只有一个0层

下列哪个选项用于尽最大可能显示所有图形？ 答案选项：1
1. ZOOM/范围(E)
2. ZOOM/全部(A)
3. ZOOM/动态(D)
4. ZOOM/窗口(W)

下列哪一个是正确的相对极坐标表示方法？ 答案选项：1
1. @10<5
2. 10<5
3. @10,5
4. @10>5

下列哪一项不属于外部参照的保存路径类型？ 答案选项：2
1. 完整路径
2. 绝对路径
3. 相对路径
4. 无路径

要剪切与剪切边延长线相交的圆，则需执行的操作为 答案选项：3
1. 剪切时按住 “shift”键
2. 剪切时按住 “alt”键
3. 修改“边”参数为“延伸”
4. 剪切时按住 “ctrl”键

一个布局中最多可以有多少个视口？ 答案选项：3
1. 1个
2. 2个
3. 4个
4. 4个以上

一个长轴为60，短轴为20的椭圆的面积是： 答案选项：1
1. 942.4778
2. 3769.9112
3. 1884.9556
4. 7539.8224

移动直线对象，使其中点移动到一个圆对象的圆心，需要应用哪个功能？ 答案选项：4
1. 栅格
2. 捕捉
3. 正交
4. 对象捕捉

已知一长度为500的直线，使用“定距等分”命令，若希望一次性绘制7个点对象，输入的线段长度不能是？ 答案选项：1
1. 60
2. 63
3. 66
4. 69

以下哪个方法不能打开多行文本命令？ 答案选项：3
1. 点击“绘图”工具栏中“多行文字”按钮
2. 点击“文字”工具栏中“多行文字”按钮
3. 点击“标准”工具栏中“多行文字”按钮
4. 命令行中输入“MTEXT”

引线标注中的点数最多可以设置几个？ 答案选项：4
1. 1
2. 2
3. 4
4. 无限制

应用“网上发布”命令创建Web页，在“选择图形”向导栏中可选择的图形文件类型是: 1
1. dwg文件
2. dwf文件
3. JPEG文件
4. png文件

用哪个命令可以同时标注出形位公差及其引线 答案选项：2
1. 公差
2. 引线
3. 线性
4. 折弯

用于打开或关闭文本窗口的功能键是？ 答案选项：2
1. F1
2. F2
3. F3
4. F4

在AutoCAD中，若需要启动“快捷特性”功能，需要进行如下哪个步骤？ 答案选项：1
1. “工具”→“草图设置”命令，选择“快捷特性”选项卡
2. “标注”→“草图设置”命令，选择“快捷特性”选项卡
3. “视图”→“草图设置”命令，选择”快捷特性“选项卡
4. “窗口”→草图设置”命令，选择“快捷特性”选项卡

在AutoCAD中被锁定图层上可以进行的操作是？ 答案选项：3
1. 对图层上的对象进行编辑
2. 对图层上的对象进行删除
3. 将其他图层对象转成该被锁定的图层
4. 将被锁定的图层直接转成其他图层

在AutoCAD中可以给图层定义的状态不包括？ 答案选项：3
1. 打开/关闭
2. 锁定/解锁
3. 透明/不透明
4. 打印/不打印
