公路勘测细则-附录B(记录本).doc

附录B
1、公路勘测记录簿通用部分

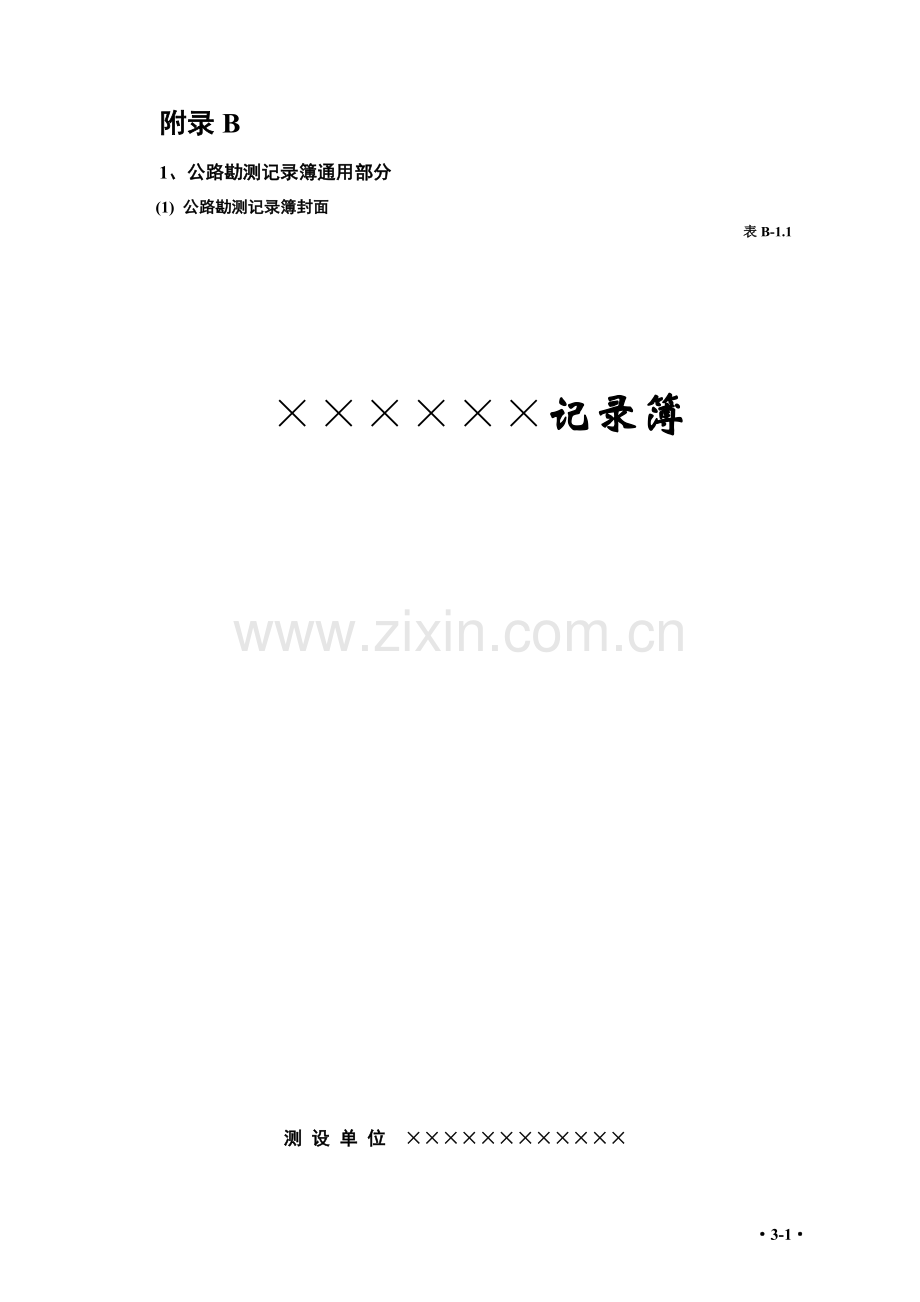

(1) 公路勘测记录簿封面
表B-1.1

××××××记录簿

测 设 单 位 ××××××××××××

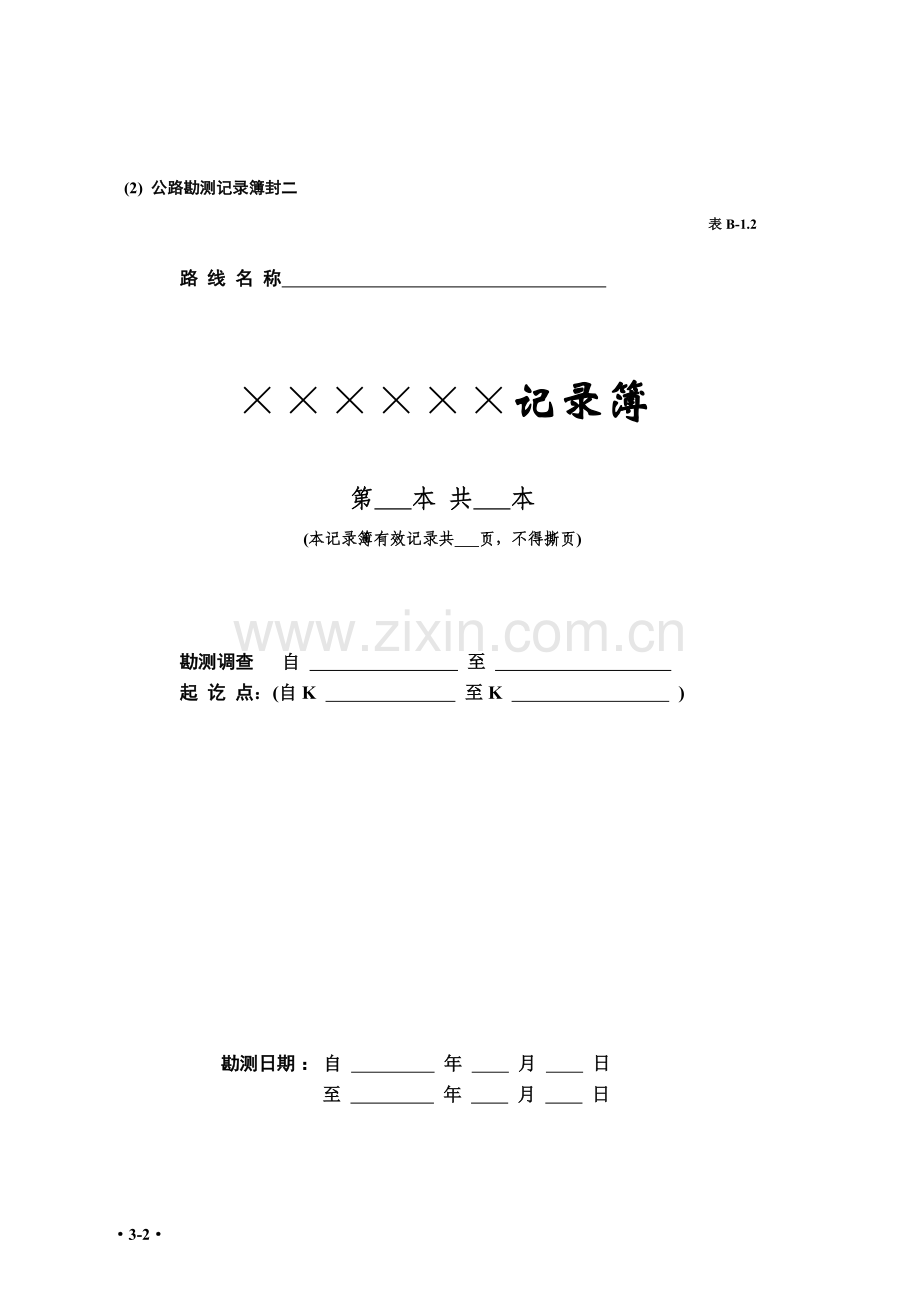

(2) 公路勘测记录簿封二
表B-1.2

路 线 名 称

××××××记录簿

第 本 共 本
(本记录簿有效记录共 页，不得撕页)

勘测调查 自 至
起 讫 点：(自K 至K )

勘测日期： 自 年 月 日
至 年 月 日

测 设 单 位 ×××××××××××××

(3) 公路勘测记录簿封三
表B-1.3
校 审 记 录 表
过程检查意见

签名：
日期：

处理意见

签名：
日期：

最终检查意见

签名：
日期：

处理意见

签名：
日期：

验收意见

签名：
日期：

(4) 公路勘测记录簿封四
表B-1.4
目 录
序 号
内 容 (起讫桩号)
页 码

2、公路勘测记录簿专业部分
(1) 控制测量点之记
表B-2.1
点 之 记
第 页
点 名

类 别

等 级

所在地

交通路线略图：
交通情况概述：
点位略图：
埋石标志：
选 点
情 况
单 位

选点员

日 期
年 月 日
埋 石
情 况
单 位

埋石员

日 期
年 月 日
备 注 (前后相邻点名、通视情况等)
(2) 四等水准测量记录簿
表B-2.2
仪器： 观测： 记录： 年 月 日
测自： 至 复核： 年 月 日 第 页
测 站

编 号
后
尺
上 丝
前
尺
上 丝
方向
及
尺号
标 尺 读 数
K+黑

减 红
高 差

中 数
备 注
下 丝
下 丝
后 距
前 距
黑 面
红 面
视距差d
∑d

后

前

后-前

后

前

后-前

后

前

后-前

后

前

后-前

后

前

后-前

后

前

后-前

后

前

后-前

后

前

后-前

(3) GPS测量记录簿
表B-2.3
观测： 记录： 年 月 日 第 页
点名(号)

等 级

日 期

日时段号

传感器编号

控制器编号

记录开始时间

记录结束时间

测前天线高
mm
测后天线高
mm
平均天线高
mm
时 间
跟 踪 卫 星 号 (PRN)
GDOP
干 温
(℃)
湿 温
(℃)
气 压
(Pa)

记

事

(4) 角度和距离测量记录簿
表B-2.4.1
测站： 仪器： 年 月 日 第 页
觇 点
读 数
2c
半 测 回
方 向 值
一 测 回
平均方向值
各 测 回
平均方向值
备 注
盘 左
盘 右

° ′″
° ′″
″
° ′″
° ′ ″
° ′″

表B-2.4.2
测站： 观测： 记录： 复核： 年 月 日 第 页
距
离
测
量
︵
平
、
斜
︶
仪 高 (m) 气 压P (mb) 温 度t (℃)
觇 点 觇 高 (m)
觇 点 觇 高 (m)
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅰ
Ⅱ
Ⅲ
Ⅳ

平 均
平 均
垂
直
角
︵
高
差
︶
测
量
盘 左
盘 右
指标差
(高差之差)

盘 左
盘 右
指标差
(高差之差)

平 均
平 均

(5) 中桩放样测量记录簿
表B-2.5.1
仪器： 年 月 日 第 页
测 站 情 况 或 联 测 情 况
(测站点名、坐标，方向点名、坐标，当使用GPS RTK方法时，基站点名、联测点等)

检 测 情 况
(距离、高差、坐标检测情况)

支 点 情 况
(支点的坐标、距离、高程等)

表B-2.5.2
观测： 记录： 复核： 年 月 日 第 页
中 桩 桩 号
距 离
(m)
垂直角(°′″)
或 高 差 (m)
仪器高
(m)
棱镜高
(m)
高 程
(m)
桩位说明

(6) 中平测量记录簿
表B-2.6
仪器： 观测： 复核： 年 月 日 第 页
桩 号 或
测 点 编 号
水 准 尺 读 数
高 差
(m)
高 差
改正数
(mm)
改正后
高 差
(m)
视线高
(m)
高 程
(m)
备 注
后 视
间 视
前 视

(7) 路线横断面测量记录簿
表B-2.7
观测： 记录： 仪器： 年 月 日 第 页
距 离
(m) 左
高 差
中桩桩号
距 离
右 (m)
高 差
示 意 图

(8) 小桥涵勘测调查记录簿
表B-2.8.1
调查： 记录： 复核： 年 月 日 第 页
编 号

桩 号

地域或河名

桥涵位置
与路线交
角及河流
流向简图

河床土壤

构造物处河床坡度

构造物处河底标高

水面坡度i

水 位 标 高

水 深

洪水位标高

模拟设置形式
桥 / 管 涵 / 板 涵 / 箱 涵
模拟孔(跨)径

其它勘测调查(汇水面积、历史洪水位、河道简史、河床冲淤、河或沟渠功能、河沟底纵坡、河涵底标高及上下游构造物情况、漂浮物及冰冻情况等描述)

表B-2.8.2
年 月 日 第 页
构造物平面示意图

河床(沟渠)断面示意图

(9) 大、中桥涵勘测调查记录簿
表B-2.9.1
桥 梁 外 业 勘 测 说 明
编制： 复核： 年 月 日 第 页
描述桥位所处的地理位置、河流概况以及水文、地质、气象和环保情况，简述水文资料的搜集及水文分析方法和计算结果，论述桥位处地形、地质、水文以及漂浮物等对桥梁布设的影响，初拟桥型方案和导流防护构造，并对勘测方法和经过进行简要的说明等。

表B-2.9.2
水 位 调 查 记 录
调查： 复核： 年 月 日 第 页
一 组 洪 痕 位 置 草 图

编 号
详 细 位 置
发生年月(日)
标 高 (m)
可 靠 程 度

详细记录：被询问人姓名、年龄、住址、洪水发生的时间、洪水历时等特征，洪水灾情、河道纵横变迁、冰塞、决堤、漂浮物等情况，按本河型应收集的特性资料以及各资料的可靠程度等。

表B-2.9.3
河流纵向水面(河床)比降记录
测时水位：
测量： 复核： 年 月 日 第 页
比降桩

编 号
沿 河 桩 号
间 距

(m)
测 时
水面标高(m)
水 深
(m)
河底标高
(m)
水 面
河 床
高 差
比 降
高 差
比 降

表B-2.9.4
形 态 断 面 资 料 综 合 表
距桥轴线上(下)游距离：
制表： 复核： 年 月 日 第 页
原记录
点 次
桩 号
间 距
(m)
地面标高
(m)
备 注

表B-2.9.5
地 表 特 征 记 录
记录： 复核： 年 月 日 第 页
平面示意图(注明代表性桩号)

前进方向

按桩号起迄段落说明断面上下游表面土壤和种植季节情况，上下游环境、地势、建筑物、滩槽分界线及糙率、调查淹没频率地点高度。

表B-2.9.6
桥 轴 纵 断 面 资 料 综 合 表
制表： 复核： 年 月 日 第 页
原记录
点 次
桩 号
间 距
(m)
地面标高
(m)
备 注

表B-2.9.7
桥轴辅助纵断面(左侧)资料综合表
距桥轴线距离：
制表： 复核： 年 月 日 第 页
原记录
点 次
桩 号
间 距
(m)
地面标高
(m)
备 注

表B-2.9.8
桥轴辅助纵断面(右侧)资料综合表
距桥轴线距离：
制表： 复核： 年 月 日 第 页
原记录
点 次
桩 号
间 距
(m)
地面标高
(m)
备 注

表B-2.9.9
桥梁墩台辅助断面测量记录
测量： 复核： 年 月 日 第 页
断面位置示意(示意墩台位置及断面编号)：

前进方向

断面

断面

断面

断面

断面

表B-2.9.10
调治构造物布置草图及测量记录
测量： 复核： 年 月 日 第 页
平面示意：

前进方向

相关测量记录：

(10) 原有桥涵调查记录簿
表B-2.10.1
调查： 年 月 日 第 页
桥涵编号：
桩号： K +
河沟(或桥)名称：
距新线距离： m
上部构造类型：
桥梁全长： m
孔数及跨径：
建筑高度： m
桥宽(或涵长) m
墩台及基础型式：
桥面标高：
塘高： m 台高： m
填土高度 m
基底标高：
建筑年代：
桥涵及路线交角：
河床(或涵底)标高：
河床(或涵底)坡度： ‰
汇水面积F＝ km2
进出口型式：
桥(涵)前洪水位H1＝ m
相应的上游天然水深： m
桥(涵)前洪水位H2＝ m
相应的下游天然水深： m
洪水发生年代及情况：

地形及地质情况：

上下游冲淤情况：
洞口及涵底加固型式：
构造物载重能力估计：
构造物现状：
利用或改建意见：

表B-2.10.2
原 有 桥 涵 量 绘 草 图
年 月 日 第 页
立 面

平 面

墩

台

(11) 河床断面测量记录簿
表B-2.11
河流名称： 仪 器： 测站：
观测： 记录： 仪器高： 年 月 日 第 页
桩 号
或点号
距离读数
垂 直 角
或 高 差
棱镜高
平 距
高 差
高 程
桩位说明

河 床 断 面 示 意 图

(12) 取土场、弃土场调查表
表B-2.12
调查人： 年 月 日 第 页
土场编号

可取面积

取样编号

土场名称

可取数量

取样数量

上路桩号
K + 左(右) 运距： (km)
土场位置、
地形、地物
概略描述

现有道路情况

地下水位
(m)
整修便道
等级： 宽度： (m) 长度： (m)
新建便道
等级： 宽度： (m) 长度： (m)
运输条件
运输工具

弃土编号

弃土地点

弃土数量

弃土位置描述、运距及运输方式

其 它

土场草图

北

弃土场草图

北

(13) 天然筑路材料料场调查记录簿
表B-2.13
调查： 复核： 年 月 日 第 页
料场名称

所属单位

位 置

上路桩号

料 场 描 述

储 藏 量、年 产 量 及 供 应 量

临 时 工 程

占 用 地 亩 及 其 他

料场示意图(含运输线路)

材料试验
编 号
材 料 名 称
规 格
试 验 结 果

(14) 沿线文物、学校等调查记录簿
表B-2.14
调查： 记录： 复核： 年 月 日 第 页
名 称

桩 号
K 至K 左： m 右： m
建筑年代

规 模

建筑形式

性质或等级

管 理 者

隶属单位

所在地名

占地面积

其 它 说 明

(15) 建筑物拆迁调查记录簿
表B-2.15
调查： 记录： 复核： 年 月 日 第 页
桩 号

距路中线 (m)
左

右

户名或单位名

所 在 乡、村

房

屋
平房 (m2)
砖房

土房

楼房 (m2)
砖混

厂房 (m2)
钢混

钢架

简易房 (长×宽=m2)

围
墙
砖 (长= m)

土 (长= m)

地
坪
水泥(长×宽=m2)

砖 (长×宽=m2)

蔬菜大棚 (m2)

厕 所 (座)

猪 圈 (个)

牛 圈 (个)

禽 棚 (个)

粪 池 (个)

沼 池 (个)

水 井 (口)

坟 (座)

其

他

注：水井如属机井应加注“机”。
(16) 水文调查记录簿
表B-2.16
调查： 记录： 复核： 年 月 日 第 页
工程名称

调查地点

一、洪水位调查：

二、河床变迁：

三、上、下游建筑物情况：

四、冰凌调查：
五、通航情况：
六、水利、水文、气象等部门提供的情况：
七、被调查者：
八、附 件：
九、示意图：

(17) 拆迁电讯、电力及管线调查记录簿
表B-2.17
年 月 日 第 页
起迄桩号
交叉角

(°)
所 属 单 位
设 备 种 类 及 数 量
备 注
钢架
钢筋砼双柱架
钢筋砼柱
木杆
电缆
地下电缆
地下管道
水管
座
根
米
处
米

(18) 砍树、挖根调查记录簿
表B-2.18
年 月 日 第 页
起讫桩号
所 属 单 位
除 草
灌 木
果 树
林 树
备 注
稀
密
稀
密
一般
困难
种类
幼
小
成
种类
幼
小
成
1000m2
棵

(19) 原有道路及交叉调查记录簿
表B-2.19
调查： 记录： 复核： 年 月 日 第 页
路 段
K ～K
交叉角度

交叉点桩号
K
道路等级

被交叉路描述：

路 基：
1、宽度 2、高度
3、路堤 路堑：左 右
4、边沟：纵坡 % 加固形式：
5、地质类型： 6、地下水位：
路 面：
1、路面层类型、厚度：
2、路面宽度： m 3、路 拱：左 % 右 %
4、路肩宽度： m 5、路肩坡度：左 % 右 %

交叉方式建议：
其 它：

原有道路及交叉示意图
平 面 示 意 图

纵 面 示 意 图

(20) 规划道路调查记录簿
表B-2.20
调查： 记录： 复核： 年 月 日 第 页
项 目
现 状
规 划
备 注
公 路 名 称

公 路 等 级

交 通 量

规划实施年限

规划批准与否
及批准单位

路 基 宽 度

路面类型及宽度

是否改移及位置

净 高 要 求

可否下挖及标高

高 程 系 统

平 面 示 意 图

断 面 示 意 图

(21) 路线交叉调查记录簿
表B-2.21
调查： 复核：
