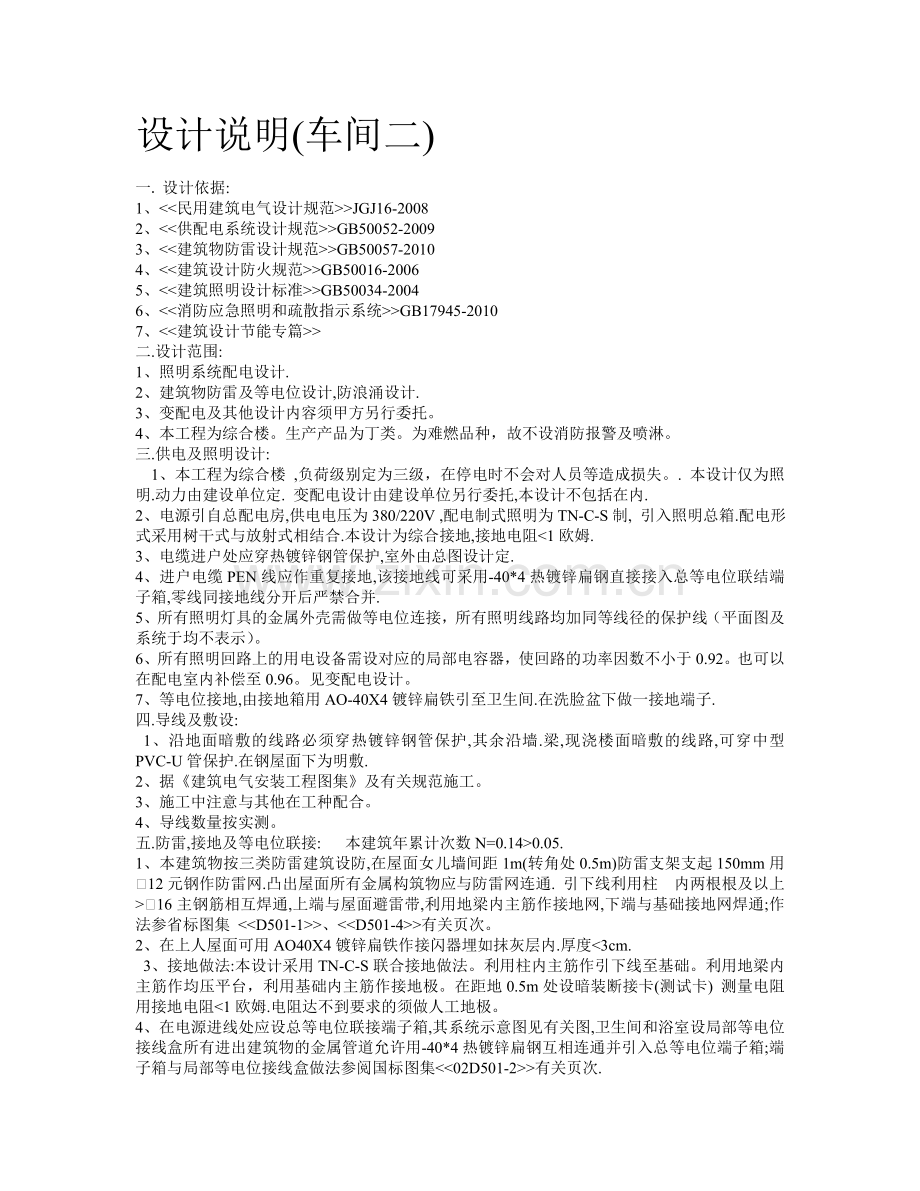

设计说明(车间二)

一. 设计依据:
1、<<民用建筑电气设计规范>>JGJ16-2008
2、<<供配电系统设计规范>>GB50052-2009
3、<<建筑物防雷设计规范>>GB50057-2010
4、<<建筑设计防火规范>>GB50016-2006
5、<<建筑照明设计标准>>GB50034-2004
6、<<消防应急照明和疏散指示系统>>GB17945-2010
7、<<建筑设计节能专篇>>
二.设计范围:
1、照明系统配电设计.
2、建筑物防雷及等电位设计,防浪涌设计.
3、变配电及其他设计内容须甲方另行委托。
4、本工程为综合楼。生产产品为丁类。为难燃品种，故不设消防报警及喷淋。
三.供电及照明设计:
1、本工程为综合楼 ,负荷级别定为三级，在停电时不会对人员等造成损失。. 本设计仅为照明.动力由建设单位定. 变配电设计由建设单位另行委托,本设计不包括在内.
2、电源引自总配电房,供电电压为380/220V ,配电制式照明为TN-C-S制, 引入照明总箱.配电形式采用树干式与放射式相结合.本设计为综合接地,接地电阻<1欧姆.
3、电缆进户处应穿热镀锌钢管保护,室外由总图设计定.
4、进户电缆PEN线应作重复接地,该接地线可采用-40*4热镀锌扁钢直接接入总等电位联结端子箱,零线同接地线分开后严禁合并.
5、所有照明灯具的金属外壳需做等电位连接，所有照明线路均加同等线径的保护线（平面图及系统于均不表示）。
6、所有照明回路上的用电设备需设对应的局部电容器，使回路的功率因数不小于0.92。也可以在配电室内补偿至0.96。见变配电设计。
7、等电位接地,由接地箱用AO-40X4镀锌扁铁引至卫生间.在洗脸盆下做一接地端子.
四.导线及敷设:
1、沿地面暗敷的线路必须穿热镀锌钢管保护,其余沿墙.梁,现浇楼面暗敷的线路,可穿中型 PVC-U管保护.在钢屋面下为明敷.
2、据《建筑电气安装工程图集》及有关规范施工。
3、施工中注意与其他在工种配合。
4、导线数量按实测。
五.防雷,接地及等电位联接: 本建筑年累计次数N=0.14>0.05.
1、本建筑物按三类防雷建筑设防,在屋面女儿墙间距1m(转角处0.5m)防雷支架支起150mm用12元钢作防雷网.凸出屋面所有金属构筑物应与防雷网连通. 引下线利用柱 内两根根及以上>16主钢筋相互焊通,上端与屋面避雷带,利用地梁内主筋作接地网,下端与基础接地网焊通;作法参省标图集 <<D501-1>>、<<D501-4>>有关页次。
2、在上人屋面可用AO40X4镀锌扁铁作接闪器埋如抹灰层内.厚度<3cm.
3、接地做法:本设计采用TN-C-S联合接地做法。利用柱内主筋作引下线至基础。利用地梁内主筋作均压平台，利用基础内主筋作接地极。在距地0.5m处设暗装断接卡(测试卡) 测量电阻用接地电阻<1欧姆.电阻达不到要求的须做人工地极。
4、在电源进线处应设总等电位联接端子箱,其系统示意图见有关图,卫生间和浴室设局部等电位接线盒所有进出建筑物的金属管道允许用-40*4热镀锌扁钢互相连通并引入总等电位端子箱;端子箱与局部等电位接线盒做法参阅国标图集<<02D501-2>>有关页次.

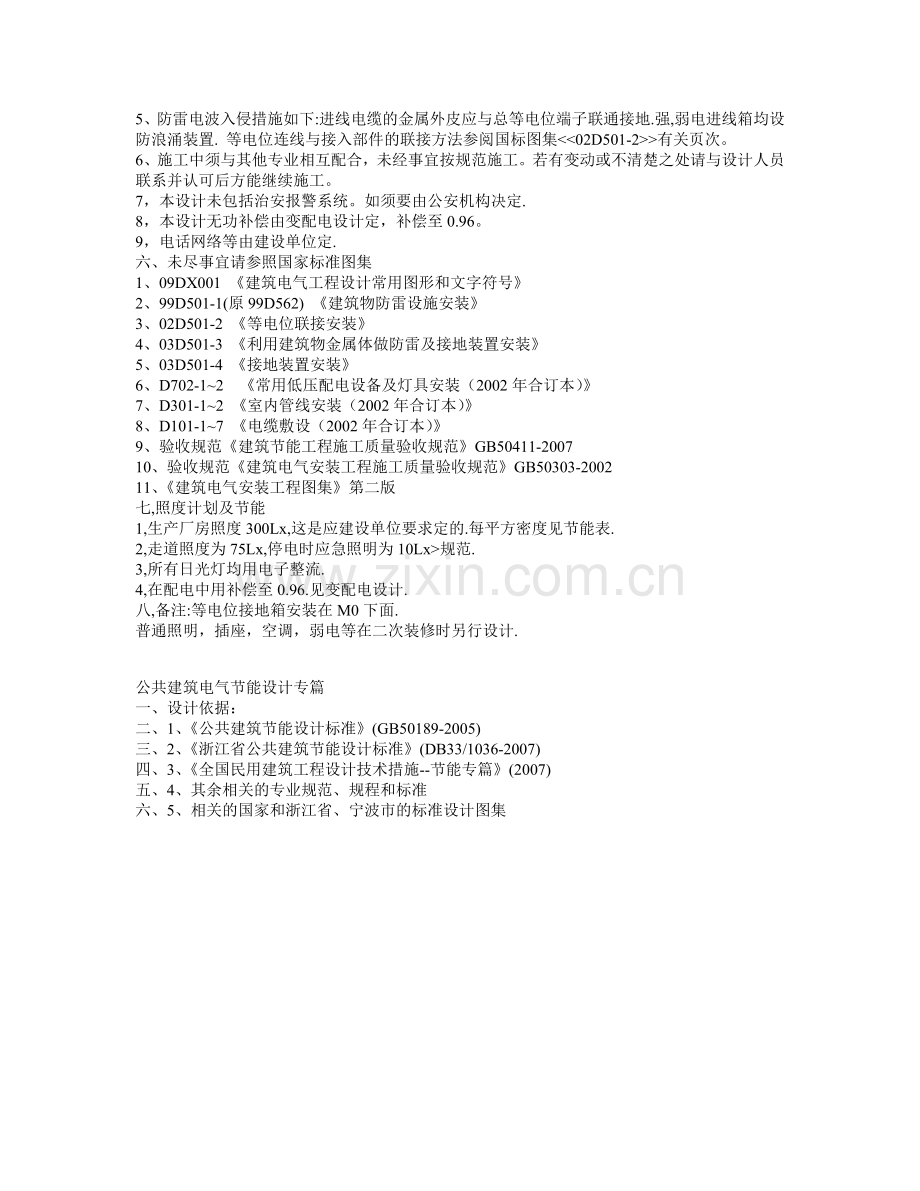

5、防雷电波入侵措施如下:进线电缆的金属外皮应与总等电位端子联通接地.强,弱电进线箱均设防浪涌装置. 等电位连线与接入部件的联接方法参阅国标图集<<02D501-2>>有关页次。
6、施工中须与其他专业相互配合，未经事宜按规范施工。若有变动或不清楚之处请与设计人员联系并认可后方能继续施工。
7，本设计未包括治安报警系统。如须要由公安机构决定.
8，本设计无功补偿由变配电设计定，补偿至0.96。
9，电话网络等由建设单位定.
六、未尽事宜请参照国家标准图集
1、09DX001 《建筑电气工程设计常用图形和文字符号》
2、99D501-1(原99D562) 《建筑物防雷设施安装》
3、02D501-2 《等电位联接安装》
4、03D501-3 《利用建筑物金属体做防雷及接地装置安装》
5、03D501-4 《接地装置安装》
6、D702-1~2 《常用低压配电设备及灯具安装（2002年合订本）》
7、D301-1~2 《室内管线安装（2002年合订本）》
8、D101-1~7 《电缆敷设（2002年合订本）》
9、验收规范《建筑节能工程施工质量验收规范》GB50411-2007
10、验收规范《建筑电气安装工程施工质量验收规范》GB50303-2002
11、《建筑电气安装工程图集》第二版
七,照度计划及节能
1,生产厂房照度300Lx,这是应建设单位要求定的.每平方密度见节能表.
2,走道照度为75Lx,停电时应急照明为10Lx>规范.
3,所有日光灯均用电子整流.
4,在配电中用补偿至0.96.见变配电设计.
八,备注:等电位接地箱安装在M0下面.
普通照明，插座，空调，弱电等在二次装修时另行设计.

公共建筑电气节能设计专篇
一、 设计依据：
二、 1、《公共建筑节能设计标准》(GB50189-2005)
三、 2、《浙江省公共建筑节能设计标准》(DB33/1036-2007)
四、 3、《全国民用建筑工程设计技术措施--节能专篇》(2007)
五、 4、其余相关的专业规范、规程和标准
六、 5、相关的国家和浙江省、宁波市的标准设计图集
