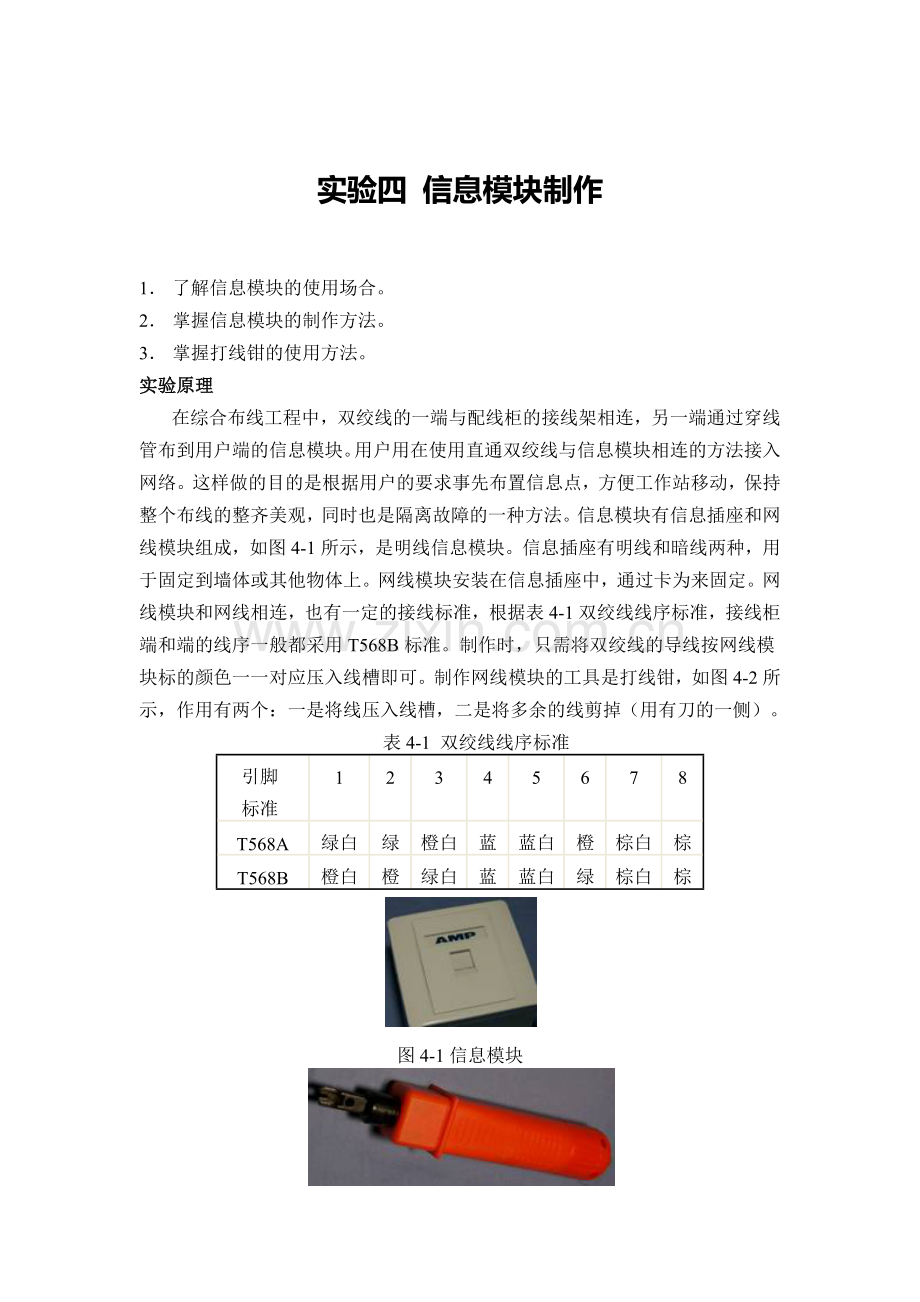

实验四 信息模块制作

1．  了解信息模块的使用场合。
2．  掌握信息模块的制作方法。
3．  掌握打线钳的使用方法。
实验原理
在综合布线工程中，双绞线的一端与配线柜的接线架相连，另一端通过穿线管布到用户端的信息模块。用户用在使用直通双绞线与信息模块相连的方法接入网络。这样做的目的是根据用户的要求事先布置信息点，方便工作站移动，保持整个布线的整齐美观，同时也是隔离故障的一种方法。信息模块有信息插座和网线模块组成，如图4-1所示，是明线信息模块。信息插座有明线和暗线两种，用于固定到墙体或其他物体上。网线模块安装在信息插座中，通过卡为来固定。网线模块和网线相连，也有一定的接线标准，根据表4-1双绞线线序标准，接线柜端和端的线序一般都采用T568B标准。制作时，只需将双绞线的导线按网线模块标的颜色一一对应压入线槽即可。制作网线模块的工具是打线钳，如图4-2所示，作用有两个：一是将线压入线槽，二是将多余的线剪掉（用有刀的一侧）。
表4-1  双绞线线序标准
引脚
标准
1
2
3
4
5
6
7
8
T568A
绿白
绿
橙白
蓝
蓝白
橙
棕白
棕
T568B
橙白
橙
绿白
蓝
蓝白
绿
棕白
棕

图4-1信息模块

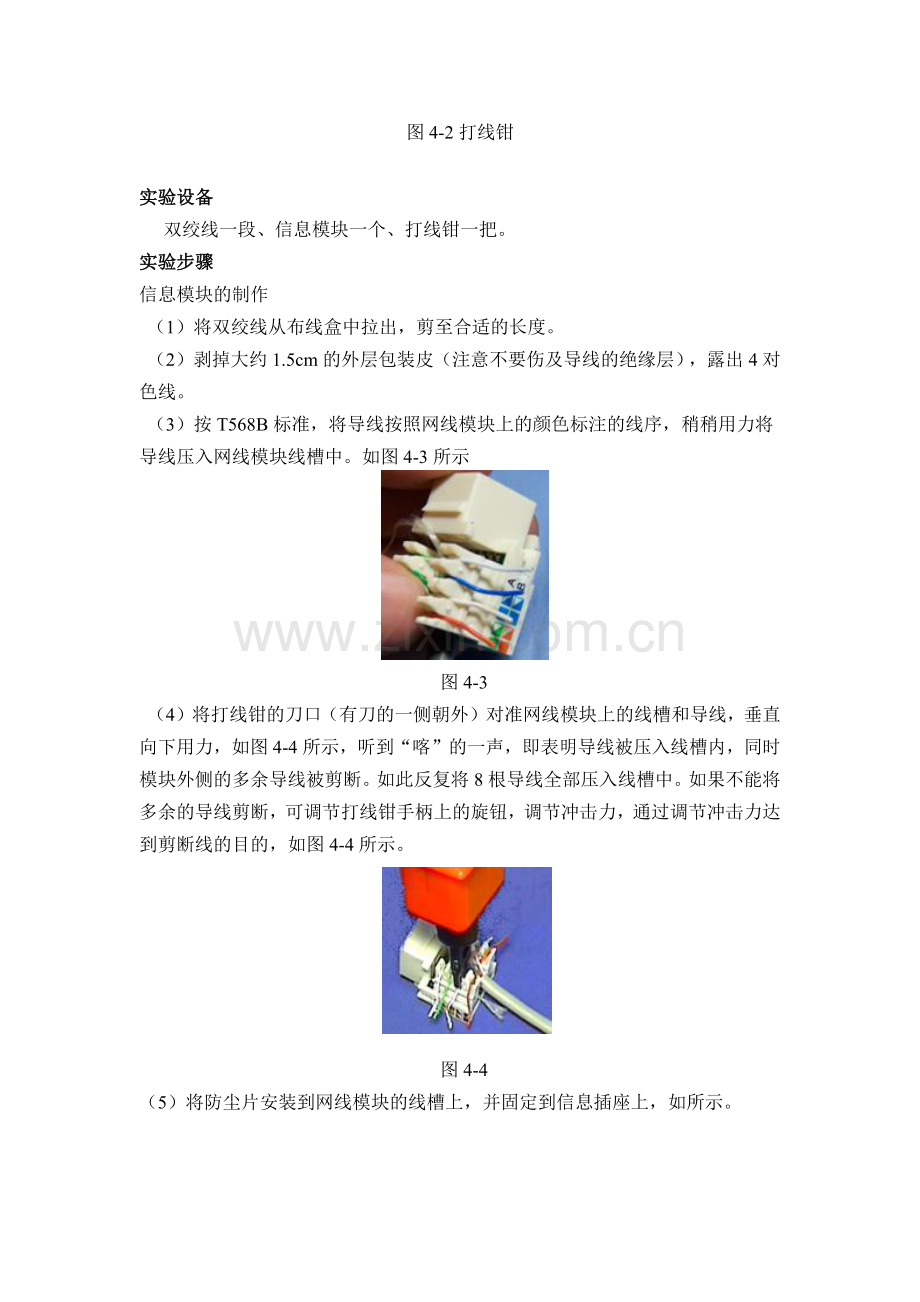

图4-2打线钳

实验设备
双绞线一段、信息模块一个、打线钳一把。
实验步骤
信息模块的制作
（1）将双绞线从布线盒中拉出，剪至合适的长度。
（2）剥掉大约1.5cm的外层包装皮（注意不要伤及导线的绝缘层），露出4对色线。
（3）按T568B标准，将导线按照网线模块上的颜色标注的线序，稍稍用力将导线压入网线模块线槽中。如图4-3所示

图4-3
（4）将打线钳的刀口（有刀的一侧朝外）对准网线模块上的线槽和导线，垂直向下用力，如图4-4所示，听到“喀”的一声，即表明导线被压入线槽内，同时模块外侧的多余导线被剪断。如此反复将8根导线全部压入线槽中。如果不能将多余的导线剪断，可调节打线钳手柄上的旋钮，调节冲击力，通过调节冲击力达到剪断线的目的，如图4-4所示。

图4-4
（5）将防尘片安装到网线模块的线槽上，并固定到信息插座上，如所示。
