建筑CAD认证理论考试题库(含答案).doc

题目1： 在AutoCAD 2007中，使用命名视图命令新建视图，下列哪个仅适用于布局视图？
A．类别
B．视口关联
C．活动截面
D．视觉样式
题目2： STATUS命令显示？
A．图形对象的总数
B．图形的大小
C．空闲内存的数量
D．上述全部
题目3： 将所有图形对象显示在屏幕上，使图形充满屏幕，可使用什么缩放命令?
A．范围缩放
B．动态缩放
C．中心缩放
D．全部缩放
题目4： 某直线的起点为(70,-50),直线长度为175,倾角为45度,直线的另一端点坐标为？
A．(193.74,73.74)
B．(193.74,75.74)
C．(75.74, 193.74)
D．(222.05,135.46)

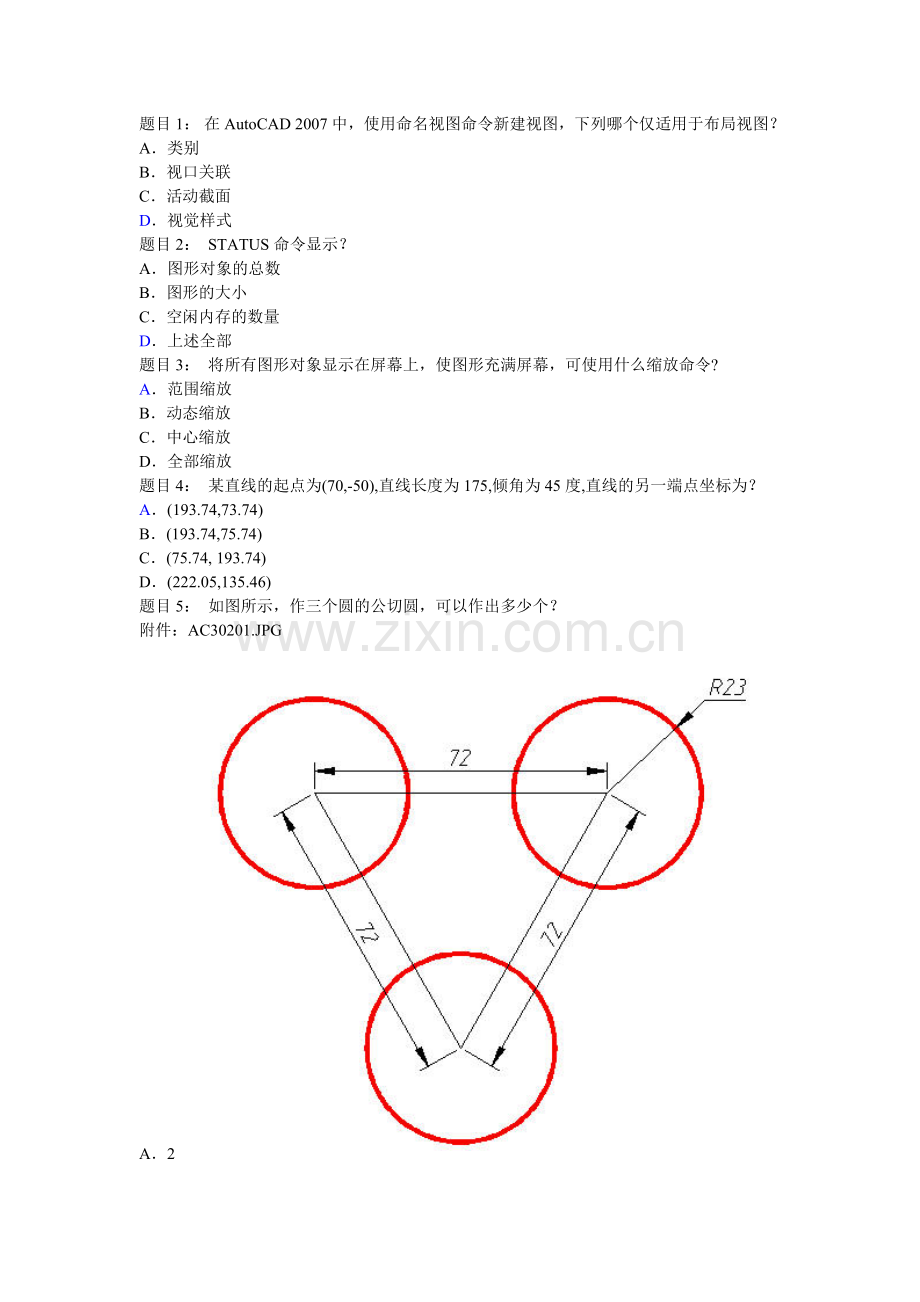

题目5： 如图所示，作三个圆的公切圆，可以作出多少个？
A．2
B．3
C．4
D．不少于7个
题目6： 绘制一个正八边形，其内接于半径为25的圆，该正八边形的边长为多少？
A．19.13
B．16.13
C．17.13
D．18.13
题目7： 从左图得到右图结果，可以怎样快捷方便的进行？

A．直接旋转45°
B．复制
C．移动
D．利用旋转中的"复制（C）"选项，旋转45°
题目8： 如图所示的公差，在"标注样式"管理器中的"公差"选项卡设置公差的表达方式为？
A．对称
B．极限尺寸
C．极限偏差
D．基本尺寸
题目10： 如图所示，AB的长度为？
A．79.76
B．77.76
C．80.76
D．78.76
题目11： 如图所示，左侧矩形为当前视图平面（显示区域），右上长方形为使用矩形命令创建的矩形，右下长方形为使用直线命令创建的矩形。保持当前视图平面不变，A、B哪个区域可以进行图案填充？
A．A区域
B．B区域
C．A、B区域都可以
D．A、B区域都不可以
题目12： 如图所示，当孤岛显示样式为普通时，若希望填充出右图所示效果，需要在图案填充的"边界"选项组中添加选择哪些对象？

A．选择圆A、B、C、D
B．选择圆A、C、E、F
C．选择圆B、D
D．选择圆A、E、F
题目13： 要产生一定的偏移效果，必须要对偏移命令的哪个选项进行设定一定值？
A．比例
B．偏移基点
C．距离
D．角度
题目14： 如图所示，对该正六边形进行打断操作，系统要求指定第二打断点，这时输入了@，然后回车结束，操作后的图形周长为？
A．0
B．600
C．599
D．在0~600中随机分配
题目9： 如图所示，若在打印过程中不打印其中的圆对象，如何操作？
A．将该圆所在图层设置为"关闭"
B．将该圆所在图层设置为"冻结"
C．将该圆所在图层设置为"不打印"
D．以上都可以
题目9： 如图所示，若在打印过程中不打印其中的圆对象，如何操作？
附件：AC70102.JPG 题目15： 如图所示，使用多段线编辑命令将该圆弧对象进行闭合，闭合后的对象夹点有几个？
A．1
B．3
C．4
D．5
题目16： 将如图所示的对象进行多段线编辑(PEdit) ，选择"闭合（C）"，闭合后的图形对象面积是？
A．11352.0076
B．11152.0076
C．11752.0076
D．11452.0076
题目17： 如图所示的尺寸连续标注，在"尺寸标注样式管理器"中如何进行设置？

A．在"直线选项卡"中选择固定长度的尺寸线
B．在"直线选项卡"中选择固定长度的尺寸界线
C．在"直线选项卡"中设置合适的起点偏移量
D．在"直线选项卡"中设置合适的超出尺寸线长度
题目18： 有关"使用大字体"复选框，下面说法错误的是？
A．使用大字体是使用指定亚洲语言的大字体文件
B．只有在"字体名"中指定SHX文件，才能使用"大字体"
C．只有SHX文件可以创建"大字体"
D．没有选择"使用大字体"之前，"字体样式"选项提供所有注册的TrueType字体和Fonts文件夹中编译的形(SHX)字体的字体族名；选定"使用大字体"后，"字体样式"选项值提供"大字体"，用于选择大字体文件
题目19： 下列哪一类图形可以使用"属性提取向导" 查询属性数据？
A．当前图形
B．当前图形中选定的图块
C．未打开的图形
D．以上所有选项
题目20： CAD的英文全称是什么？
A．Computer Aided Drawing
B．Computer Aided Design
C．Computer Aided Graphics
D．Computer Aided Plan
题目21： 工具选项板的快捷键为？
A．Ctrl+1 B．Ctrl+2 C．Ctrl+3 D．Ctrl+4
题目22： 下列哪个操作不是关闭图形文件的操作?
A．单击绘图窗口右上角的关闭按钮
B．下拉菜单“文件/关闭(C)”
C．命令行输入 CLOSE
D．命令行输入 EXIT
题目23： 安装AutoCAD后，最初默认显示的工具栏不包括下列哪项？
A．“标注”工具栏
B．“特性”工具栏
C．“图层”工具栏
D．“样式”工具栏
题目24： 系统默认的角度是以什么方向定义为正方向？
A．逆时针
B．顺时针
C．由用户定义的方向
题目25： 在提示指定下一点时开启动态输入，输入43，然后输入逗号，则下面输入的数值是？
A．X坐标值 B．Y坐标值 C．Z坐标值 D． 角度值
题目26： 填充的图案与当前图层的哪些因素无关?
A．颜色
B．线型
C．线宽
D．图层名称
题目27： 如何创建新的视口？
A．“视图”→“鸟瞰视图”
B．“视图”→“视口”
C．“视图”→“命名视图”
D．“视图”→“命名视口
题目28： 一般情况下光标停留在工具图标上时会出现一个工具拦提示，如果没出现，解决办法是？
A．将系统变量Tooltips更改为0
B．将系统变量Tooltips更改为1
C．在“自定义用户界面”中修改“特性”中的“说明”
D．系统有问题，重新安装系统
题目30： 图案填充的“角度”是？
A．以X轴正方向为零度，顺时针为正
B．以Y轴正方向为零度，逆时针为正
C．以X轴正方向为零度，逆时针为正
D．ANSI31的角度是45°
题目31： 刚刚绘制了一半径12的圆，现在要立即再绘制半径12的圆，最快捷的方法是？
A．直接回车调出画圆命令，系统要求给定半径时输入12
B．调出画圆命令，系统要求给定半径时输入12
C．直接回车调出画圆命令，系统要求给定半径时直接回车
D．调出画圆命令，系统要求给定半径时直接回车
题目32： 选择图形对象后，按鼠标左键从一个文档拖动到另一个文档，该操作是？

题目33： 修剪(TRim)命令要求选择剪切边，对边界的定义要求：
A．修剪对象不可以是剪切边，剪切边也不可以是修建对象
B．默认状态下TRIM 将剪切边和待修剪的对象投影到当前用户坐标系 (UCS) 的 XY 平面上
C．样条曲线不可以作为剪切边
D．直线不可以作为椭圆的剪切边
题目34： 将圆角命令中的半径设为0，对图形进行圆角处理，结果是？
A．无法圆角，不作任何处理
B．系统提示必须给定不为0的半径
C．将图形进行圆角，圆角半径为0，但并没有圆弧被创建
D．系统报错退出
题目35： 进行多段线编辑(PEdit)时，不可以和多段线“合并（J）”的是？
A．直线
B．圆弧
C．椭圆弧
题目36： 开始连续标注尺寸时，要求用户事先标出一个尺寸，该尺寸可以是？
A．线性型尺寸
B．角度型尺寸
C．坐标型尺寸
D．以上都可以
题目37： 下面关于文字显示的说法，错误的是？
A．控制文字的显示方式的系统变量是QTEXTMODE，类型是整数。
B．QTEXTMODE的值为0，表示关闭“快速文字”模式；显示字符。
C．QTEXTMODE的值为1，表示打开“快速文字”模式；显示文本外框代替文字。
D．QTEXTMODE的初始值是1。
题目38： 把块插入到图形中时，一个块可以插入多少次？
A．1
B．2
C．10
D．无穷多次
题目39： 以下关于外部参照的图层的说法,哪个是错误的?
A．外部参照的图层可以被关闭/打开
B．外部参照的图层可以控制打印或不打印
C．外部参照的图层的颜色和线型不可以被改变
D．外部参照的图层可以被锁定/解锁
题目40： 对外部参照进行绑定可以选择的绑定选项为？
A．绑定和融入
B．融入和插入
C．绑定和插入
D．融入和嵌入
题目41： 在AutoCAD 2006中可以使用“调整图像”对话框来调整图像的？
A．对比度、褪色度、亮度
B．对比度、褪色度、灰度
C．对比度、透明度、灰度
D．对比度、透明度、亮度
题目42： 以下哪个选项不是超级链接所能提供的功能?
A．激活WEB浏览器，并加载特定的HTML页面
B．实现到其他图形文件中命名视图的跳转
C．启动字处理程序并打开特定文件
D．创建电子邮件
题目43： 使用i-drop联机拖放对象文件包括？
A．描述嵌入对象的代码
B．所有的链接拖放图形文件
C．发布到网页上的实际数据，可传递到桌面或者应用程序中
D．以上都不是
题目44： “绘图仪配置编辑器”的“端口”选项卡指定的端口是？
A．串口
B．并口
C．以上都是
题目45： 以下关于图纸集管理器，说法错误的是：
A．在“图纸列表”选项卡上，可以将图纸整理到称作“子集”的集合中
B．在“视图列表”选项卡上，可以将视图整理到称作“类别”的集合中
C．在“图纸列表”选项卡上，可以将图纸整理到称作“主题”的集合中
D．在“视图类别”选项卡上，可以按“类别”或“图纸”来显示图纸视图
题目46： 在图纸集管理器中，要修改图纸的方法是：
A．用“0PEN”命令打开图形进行修改
B．在“图纸列表”选项卡上选中某一张图纸，使用快捷菜单以只读方式打开图形后再修改
C．在“图纸列表”选项卡上双击某一张图纸，先从图纸集中打开图形再修改
D．无法在图纸集管理器中修改图纸
题目47： 如图所示用矩形命令绘制的对象，使用夹点拉伸该对象的右上角的夹点，在动态提示下输入坐标（@-20，20），拉伸后的对象面积是？_
A．7138.32
B．7148.32
C．7128.32
D．7158.32
题目48： 如果填充边界内有文字对象，在创建图案填充时，说法正确的是？
A．系统提示是否填充覆盖文字对象
B．在填充图案时会覆盖文字对象
C．在填充图案时这些填充的对象会在文字部分自动断开
D．在填充图案时会覆盖文字对象，但鼠标移近文字对象时会亮显
题目49： 属性定义中的插入点与块的插入点的概念是？_
A．一般为同一点
B．属性定义的插入点为属性文本的插入点
C．块的插入点为属性值的起点
D．块的插入点一定为线段的端点
题目50： 在"对象选择过滤器"对话框的列表框中如图所示，下列哪个选项描述是正确的？
A．该过滤器选择了除半径大于7.0且为蓝色的所有圆
B．该过滤器选择了除半径大于7.0且非蓝色的所有圆
C．该过滤器选择了除半径小于或等于7.0且为蓝色的所有圆
D．该过滤器选择了除半径小于或等于7.0且非蓝色的所有圆
国家信息化培训考试题AUTOCAD考试题（A卷）
国家信息化培训认证考试试题 姓名： 性别： 身份证号： 考分：
国家信息化培训考试题AUTOCAD考试题（A卷）答案
（考试时间：120分钟 满分：100分）
一、 填空题：
1、 AUTOCAD的坐标体系，包括__世界_坐标系和___用户_坐标系。
2、 _LIST_示与所选对象有关的所有信息。
3、 计算反正切函数（atan 0.5）的值_0.463648_ ；(atan1.0)值 _0.785398_。
4、 使用__BROWSER_____命令可以从AUTOCAD中启动WEB浏览器。
5、布尔运算是一种关系描述系统，可以用于说明将一个或多个基本实体合并为统一实体时各组成部分的构成关系，它有_并集__、_差集_和____交集__三种操作方式。
6、建立3D多边形网络的命令是__3DMESH_。
7、利用几何计算器进行计算使用的命令___CAL___。
8、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为___世界坐标系__。
9、几何计算器是一个作为在线计算器使用的_ads__应用程序。
10、利用计算器计算SIN（60）的值_0.866025_.
11、3D空间的高度和厚度是使用___ELEV__命令。
二、 选择题：
1、利用编程计算正弦函数（SIN 0）以弧度表示的角度的正弦值（ A ）
A、0．0 B、1.0 C、-1.0 D、2
2、下面的哪个函数是将一个给定的整数转换为字符串（B）
A、RTOS B、ITOA C、PROMPT D、GETINT
3、下面的哪个操作可以完成移动、复制、旋转和缩放所选对象的多种编辑功能（ D ）
A、MOVE B、ROTAE C、COPY D、MOCORO
4、设置实体曲面轮廓线数使用（ B ）
A、SURFTAB B、ISOLINES C、DISPSILH D、ELEV
5、WEDGE是以下哪一种实体形成的命令。（ C ）
A、圆锥 B、圆柱 C、楔形 D、球形
6、保存块的应用以下（ A ）操作。
A、WBLOCK B、BLOCK C、INSERT D、MINSERT
7、将一个指定的平面一个或多个三维对象切开，形成一个实体对象，以上操作要用到下面哪个命令。（ B ）
A、EXPLODE B、SLICE C、SOLIDEDIT D、SECTION
8、UCS是一种坐标系图标，属于（ B ）
A、世界坐标系 B、用户坐标系C、自定义坐标系 D、单一固定的坐标系
9、观看幻灯片要使用以下哪种操作（ A ）
A、VSLIDE B、MSLIDE C、COPY D、SLICE
10、SURFTAB1和SURFTAB2是设置三维的以下哪个的系统变量。（ D）
A、设置物体的密度 B、设置物体的长宽 C、设置曲面的形状。 D、设置物体的网格密度
三、 判断题：
1、所有尺寸标注都应该在视图中给出。（ F ）
2、REVCLOUD该命令用于建立一个修正阴影，它可由一个由连续弧构成的多段线形成。（ T ）
3、COPY命令产生对象的拷贝，而保持原对象不变。（ T ）
4、主视图可显示的特征数最多，或可给出对象形状的较好说明。（ T ）
5、在光栅图形中关闭和打开图像边框的是IMAGE。（ F ）IMAGEFRAME
6、不能为尺寸文字添加后缀。（ F ）
7、用户坐标系统（UCS）有助于建立自己的坐标系统。（ T）
8、GEDIST是计算两点距离的函数（T ）
9、要从图纸空间切换到模型空间，至少两个视口被激活并打开。
（ F）
10、UCS图标仅是一个UCS原点方向的图形提示符。（ F ）
四、 简答题：
1、 什么是实体造型？
答：实体造型是一个构造对象的过程，该对象具一个实际实体的所有属性。
2、 简述块的优点。
1）提高绘图速度；（2）修改方便；（3）节省存储空间
（4）加入属性信息。
3、 在AUTOCAD中什么是幻灯片？
答：幻灯片是一个屏幕显示的快照，就象用照相机给一个显示拍照片。幻灯片不包含AUTOCAD图形中具有的任何矢量信息，这就意味着幻灯片中不包含与它们相关的任何信息
4、 AUTOCAD提供了哪几种渲染形式。
答：提供了一般渲染；照片级真实渲染；照片级光线跟踪渲染。
5、 消隐的作用是什么？
答：创建模型的消隐视图。对于单个对象，隐藏不可见的轮廓线，对于多个对象，则隐藏被前面对象遮挡的部分。
单选题：
1、应用倒角命令“chamfer”进行倒角操作时：
A、不能对多段线对象进行倒角
B、可以对样条曲线对象进行倒角
C、不能对文字对象进行倒角
D、不能对三维实体对象进行倒角
2、不是环形阵列定义阵列对象数目和分布方法的是：
A、项目总数和填充角度
B、项目总数和项目间的角度
C、项目总数和基点位置
D、填充角度和项目间的角度
3、移动圆对象，使其圆心移动到直线中点，需要应用：
A、正交
B、捕捉
C、栅格
D、对象捕捉
4、用旋转命令“rotate”旋转对象时：
A、必须指定旋转角度
B、必须指定旋转基点
C、必须使用参考方式
D、可以在三维空间缩放对象
5、用缩放命令“scale”缩放对象时：
A、必须指定缩放倍数
B、可以不指定缩放基点
C、必须使用参考方式
D、可以在三维空间缩放对象
6、拉伸命令“stretch”拉伸对象时，不能：
A、把圆拉伸为椭圆
B、把正方形拉伸成长方形
C、移动对象特殊点
D、整体移动对象
7、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了：
A、增量
B、封闭
C、百分数
D、动态
8、不能应用修剪命令“trim”进行修剪的对象是：
A、圆弧
B、圆
C、直线
D、文字
9、AutoCAD中CAD标准文件后缀名为：
A、dwg
B、dxf
C、dwt
D、dws
10、应用圆角命令“of fset”对一条多段进行圆角操作是：
A、可以一次指定不同圆角半径
B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角
C、必须分别指定每个相交处
D、圆角半径可以任意指定
11、多次复制“copy”对象的选项为：
A、m
B、d
C、p
D、c
12、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了：
A、灰度颜色
B、索引颜色
C、真彩色
D、配色系统
13、在AutoCAD中给一个对象指定颜色的方法很多，除了：
A、直接指定颜色特性
B、随层“ByLayer”
C、随块“ByBlock”
D、随机颜色
14、在AutoCAD中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：
A、自动保存文件
B、AutoCAD主应用程序文件
C、菜单文件
D、样板图形文件
15、在AutoCAD中保存文件的安全选项是：
A、自动锁定文件
B、口令和数字签名
C、用户和密码
D、数字化签名
16、在AutoCAD中可以给图层定义的特性不包括：
A、颜色
B、线宽
C、打印/不打印
D、透明/不透明
17、在AutoCAD中默认存在的命名图层过滤器不包括：
A、显示所有图层
B、显示所有使用图层
C、显示所有打印图层
D、显示所有依赖于外部参照的图层
18、为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：
A、命名视图
B、图层和线型
C、文字样式
D、标注样式
19、应用延伸命令“extend”进行对象延伸时：
A、必须在二维空间中延伸
B、可以在三维空间中延伸
C、可以延伸封闭线框
D、可以延伸文字对象
20、AutoCAD软件不能用来进行：
A、文字处理
B、服装设计
C、电路设计
D、零件设计
21、Autodesk公司推出AuroCAD1.0版本的时间是：
A、1977
B、1982
C、1988
D、1997
22、以下软件不能完成计算机辅助设计的是：
A、MDT
B、Word
C、AutoCAD
D、UG
23、画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能：
A、打印图形
B、保存图形
C、精确绘图和设计
D、打开图形
24、AutoCAD不能处理以下哪类信息：
A、矢量图形
B、光栅图形
C、声音信息
D、文字信息
25、AutoCAD软件可以进行三维设计，但不能进行：
A、线框建模
B、表面建模
C、实体建模
D、参数化建模
多选题：
26、用阵列命令“array”阵列对象时有以下阵列类型：
A、曲线阵列
B、矩形阵列
C、正多边形阵列
D、环形阵列
27、在AutoCAD中，可以设置“实时助手”在以下情况自动显示：
A、所有命令
B、新命令和增强命令
C、在需要时
D、仅对话框
28、用偏移命令“offset”偏移对象时：
A、必须指定偏移距离
B、可以指定偏移通过特殊点
C、可以偏移开口曲线和封闭线框
D、原对象的某些特征可能在偏移后消失
29、用镜像命令“mirror”镜像对象时：
A、必须创建镜像线
B、可以镜像文字，但镜像后文字不可读
C、镜像后可选择是否删除源对象
D、用系统变量“mirrtext”控制文字是否可读
30、用复制命令“copy”复制对象时，可以：
A、按F1键
B、在命令行中输入“？”然后Enter键
C、在命令行中输入“Help”然后Enter键
D、对话框中单击“帮助按钮”
31、用复制命令“copy”复制对象时，可以：
A、原地复制对象
B、同时复制多个对象
C、一次把对象复制到多个位置
D、复制对象到其他图层
32、以下哪些对象不能被删除：
A、世界坐标系
B、文字对象
C、锁定图层上的对象
D、不可打印图层上的对象
33、用旋转命令“rotate”旋转对象时，基点的位置：
A、根据需要任意选择
B、一般取在对象特殊点上
C、可以取在对象中心
D、不能选在对象之外
34、在AutoCAD中，可以通过以下方法激活一个命令：
A、在命令行输入命令名
B、单击命令对应的工具栏图标
C、从下拉菜单中选择命令
D、右击，从快捷菜单中选择命令
35、在AutoCAD中，可以通过以下方法改变一个系统变量的值：
A、在命令行输入系统变量名，然后键入新的值
B、右击，从快捷单中选择系统变量，然后键入新的值
C、在某些对话框中改变复选框的状态
D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置
36、在AutoCAD中，可以设置透明度的界面元素有：
A、所有的对话框
B、浮动命令窗口
C、帮助界面
D、工具选项板
37、用移动命令“move”把一个对象向X轴正方向移动8个单位，向Y轴正方向移动5个单位，应该输入：
A、第一点：0，0；第二点：8，5
B、第一点：任意；第二点：@8，5
C、第一点：（0，0）；第二点：（8，5）
D、第一点：0<180；第二点：8，5
38、用缩放命令“scale”缩放对象时：
A、可以只在X轴方向上缩放
B、可以通过参照长度和指定的新长度确定
C、基点可以选择在对象之外
D、可以缩放小数倍
判断题：
39、在AutoCAD中无法使用透视方式观察三维模型。
A、正确
B、错误
40、范围缩放可以显示图形范围并使所有对象最大显示。
A、正确
B、错误
41、缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小，可以互换使用。
A、正确
B、错误
42、“多行文字”和“单行文字”都是创建文字对象，本质是一样的。
A、正确
B、错误
43、可以通过输入一个点的坐标值或测量两个旋转角度定义观察方向。
A、正确
B、错误
44、AutoCAD无法实现类似Word的文字查找或者替换功能。
A、正确
B、错误
45、在AutoCAD中查询距离仅报告两点之间的真实三维距离。
A、正确
B、错误
答案：
1、C 2、C 3、D 4、B 5、D 6、A 7、B 8、D
9、D 10、B 11、A 12、A 13、D 14、B 15、B 16、D
17、C 18、A 19、B 20、A 21、B 22、B 23、C 24、C
25、D 26、BD 27、ABCD 28、BCD 29、CD 30、ABCD 31、ABC 32、AC
33、ABC 34、ABCD 35、ACD 36、BD 37、ABD 38、BCD 39、B 40、A
41、B 42、B 43、A 44、B 45、B
