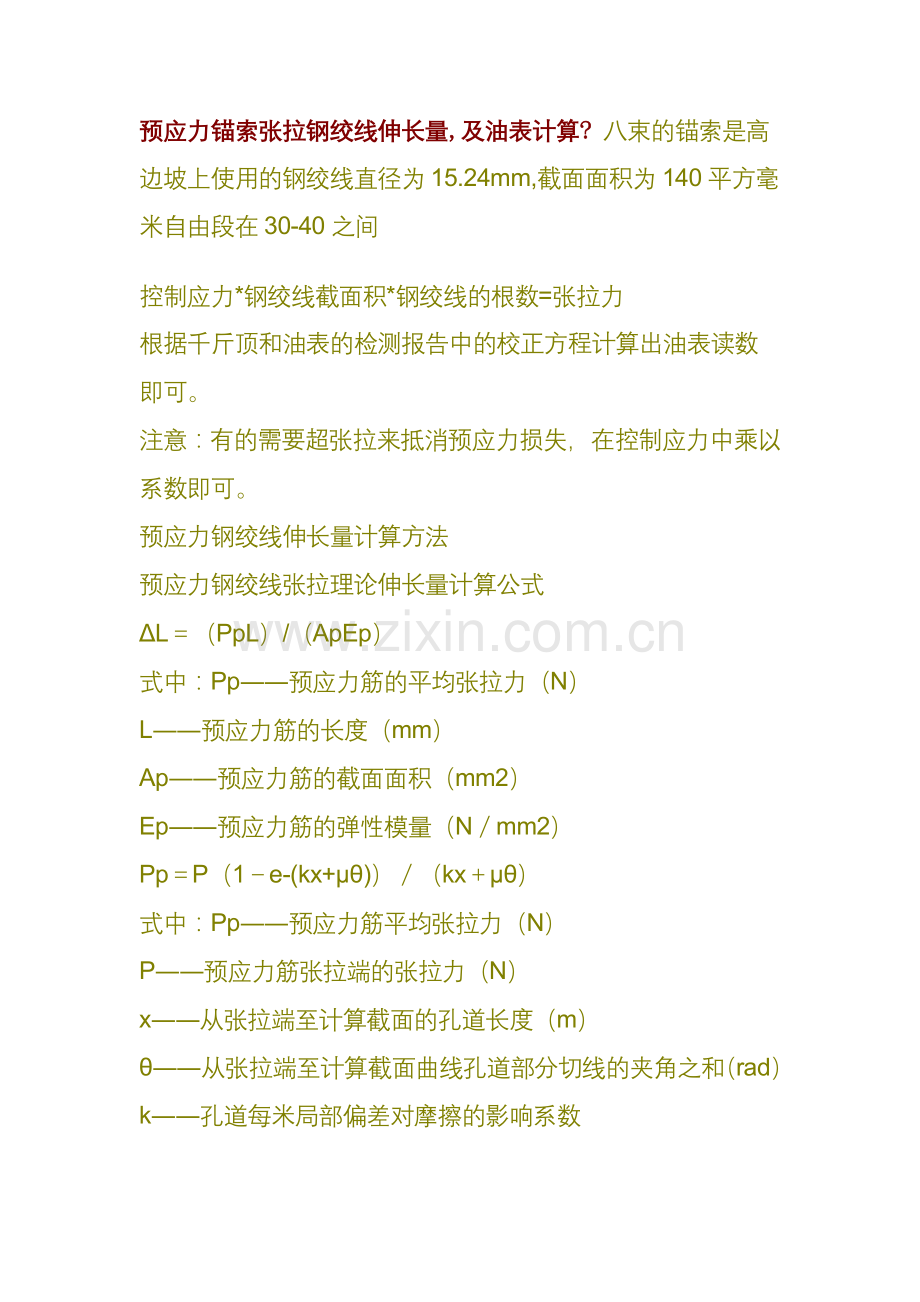

预应力锚索张拉钢绞线伸长量,及油表计算? 八束的锚索是高边坡上使用的钢绞线直径为15.24mm,截面面积为140平方毫米自由段在30-40之间
控制应力*钢绞线截面积*钢绞线的根数=张拉力
根据千斤顶和油表的检测报告中的校正方程计算出油表读数即可。
注意：有的需要超张拉来抵消预应力损失，在控制应力中乘以系数即可。
预应力钢绞线伸长量计算方法
预应力钢绞线张拉理论伸长量计算公式
ΔL＝（PpL）/（ApEp）
式中：Pp――预应力筋的平均张拉力（N）
L――预应力筋的长度（mm）
Ap――预应力筋的截面面积（mm2）
Ep――预应力筋的弹性模量（N／mm2）
Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）
式中：Pp――预应力筋平均张拉力（N）
P――预应力筋张拉端的张拉力（N）
x――从张拉端至计算截面的孔道长度（m）
θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）
k――孔道每米局部偏差对摩擦的影响系数
μ――预应力筋与孔道壁的摩擦系数

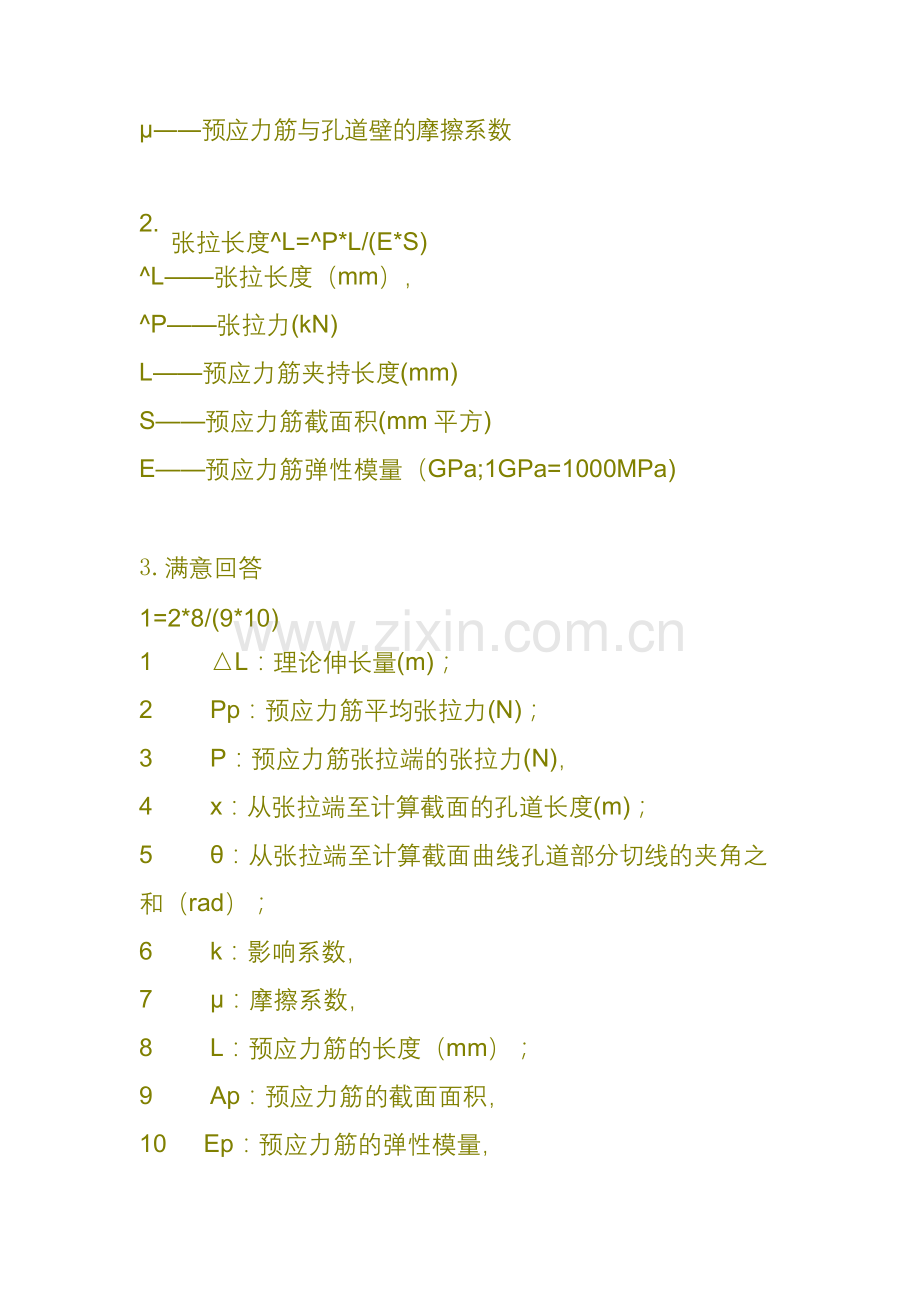

2. 张拉长度^L=^P*L/(E*S)
^L——张拉长度（mm），
^P——张拉力(kN)
L——预应力筋夹持长度(mm)
S——预应力筋截面积(mm平方)
E——预应力筋弹性模量（GPa;1GPa=1000MPa)

3.满意回答
1=2*8/(9*10)
1 △L：理论伸长量(m)；
2 Pp：预应力筋平均张拉力(N)；
3 P：预应力筋张拉端的张拉力(N)，
4 x：从张拉端至计算截面的孔道长度(m)；
5 θ：从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）；
6 k：影响系数，
7 μ：摩擦系数，
8 L：预应力筋的长度（mm）；
9 Ap：预应力筋的截面面积，
10 Ep：预应力筋的弹性模量，
希望你看懂
Pp：预应力筋平均张拉力(N)我真的不好表示，我想可以发照片给你
