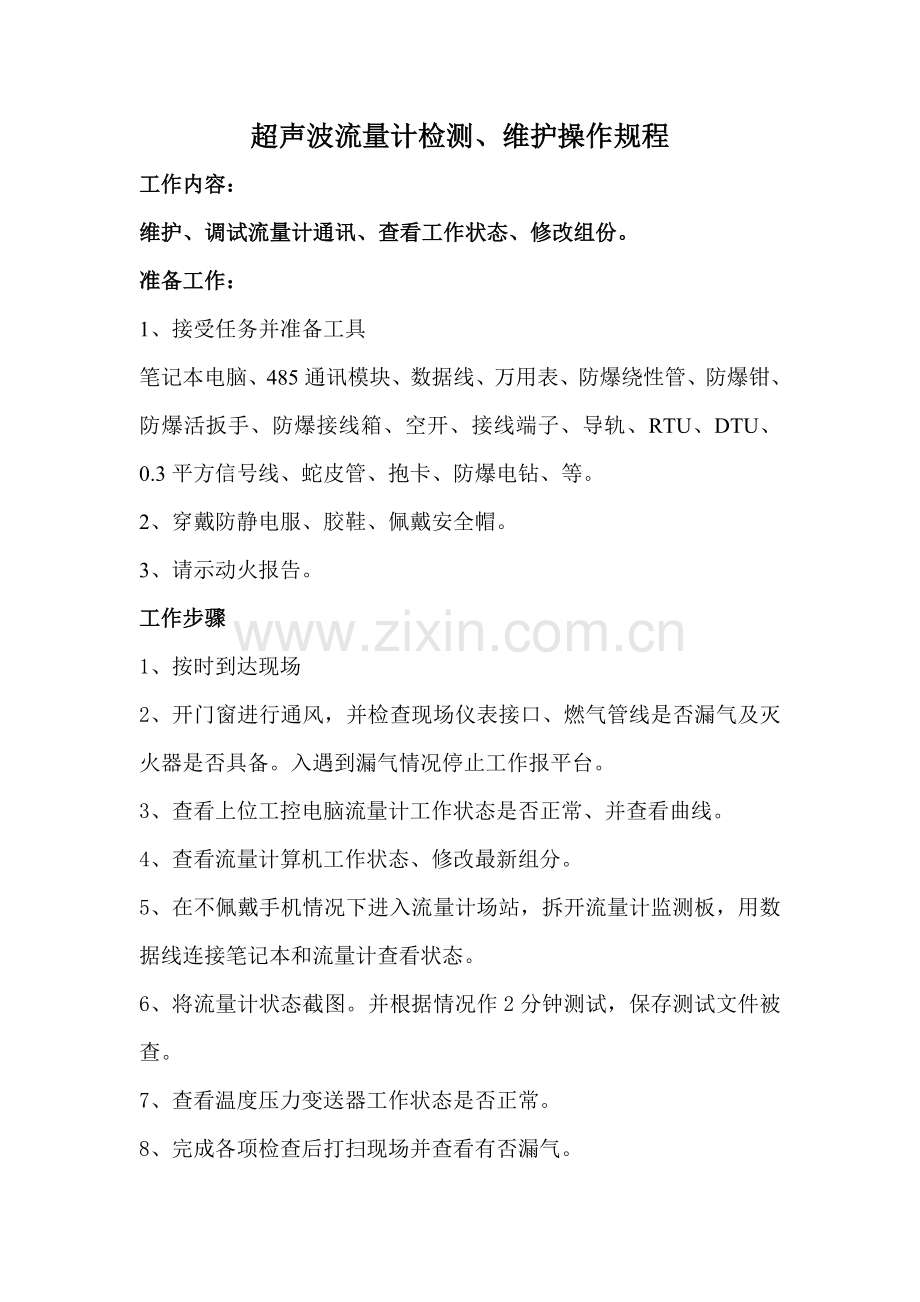

超声波流量计检测、维护操作规程
工作内容：
维护、调试流量计通讯、查看工作状态、修改组份。
准备工作：
1、接受任务并准备工具
笔记本电脑、485通讯模块、数据线、万用表、防爆绕性管、防爆钳、防爆活扳手、防爆接线箱、空开、接线端子、导轨、RTU、DTU、0.3平方信号线、蛇皮管、抱卡、防爆电钻、等。
2、穿戴防静电服、胶鞋、佩戴安全帽。
3、请示动火报告。
工作步骤
1、按时到达现场
2、开门窗进行通风，并检查现场仪表接口、燃气管线是否漏气及灭火器是否具备。入遇到漏气情况停止工作报平台。
3、查看上位工控电脑流量计工作状态是否正常、并查看曲线。
4、查看流量计算机工作状态、修改最新组分。
5、在不佩戴手机情况下进入流量计场站，拆开流量计监测板，用数据线连接笔记本和流量计查看状态。
6、将流量计状态截图。并根据情况作2分钟测试，保存测试文件被查。
7、查看温度压力变送器工作状态是否正常。
8、完成各项检查后打扫现场并查看有否漏气。

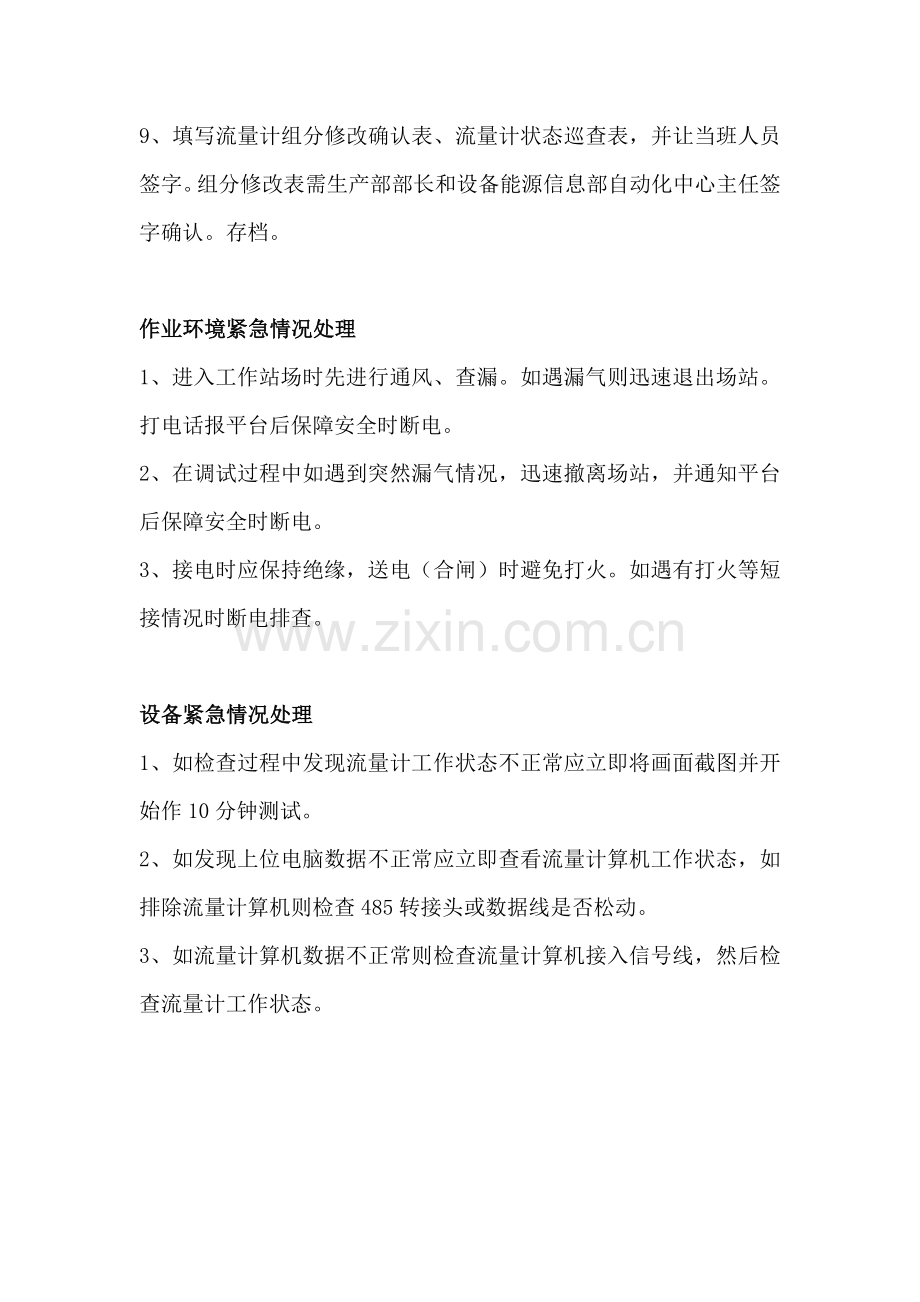

9、填写流量计组分修改确认表、流量计状态巡查表，并让当班人员签字。组分修改表需生产部部长和设备能源信息部自动化中心主任签字确认。存档。

作业环境紧急情况处理
1、进入工作站场时先进行通风、查漏。如遇漏气则迅速退出场站。打电话报平台后保障安全时断电。
2、在调试过程中如遇到突然漏气情况，迅速撤离场站，并通知平台后保障安全时断电。
3、接电时应保持绝缘，送电（合闸）时避免打火。如遇有打火等短接情况时断电排查。

设备紧急情况处理
1、如检查过程中发现流量计工作状态不正常应立即将画面截图并开始作10分钟测试。
2、如发现上位电脑数据不正常应立即查看流量计算机工作状态，如排除流量计算机则检查485转接头或数据线是否松动。
3、如流量计算机数据不正常则检查流量计算机接入信号线，然后检查流量计工作状态。

工作内容：
清洗、更换超声波流量计探头。
准备工作：
1、接受任务并准备工具
笔记本电脑、485通讯模块、数据线、万用表、防爆绕性管、防爆钳、防爆活扳手、防爆接线箱、空开、接线端子、导轨、RTU、DTU、0.3平方信号线、蛇皮管、抱卡、防爆电钻、等。
2、穿戴防静电服、胶鞋、佩戴安全帽。
3、请示动火报告。（只是更换探头不用）
工作步骤
1、按时到达现场
2、开门窗进行通风，并检查现场仪表接口、燃气管线是否漏气及灭火器是否具备。入遇到漏气情况停止工作报平台。
3、等待生产部进行管阀放散、管阀后等瞬时流量为零时开始放散，等压力变送器为零时可以进行探头拆卸工作。
4、摘开数据线，用防爆呆扳手缓慢拆开探头外固定螺母并缓慢取出探头。
5、用脱脂棉对探头进行清理、如发现有潮湿情况用热吹风机进行热干。
6、将其他探头清理干净并将新探头换上。
7、紧固探头后通电、通气，查漏。
8、用MITELINK软件连接流量计并修改新探头参数。
9、将更换探头后状态截屏作2分钟测试存档。
10、打扫现场收拾工具。
11、填写流量计维护表并让值班人员签字确认。生产部部长签字，设备能源部自动化中心主任签字确认。

作业环境紧急情况处理
1、进入工作站场时先进行通风、查漏。如遇漏气则迅速退出场站。打电话报平台后保障安全时断电。
2、在调试过程中如遇到突然漏气情况，迅速撤离场站，并通知平台后保障安全时断电。
3、接电时应保持绝缘，送电（合闸）时避免打火。如遇有打火等短接情况时断电排查。

设备紧急情况处理
1、如检查过程中发现流量计工作状态不正常应立即将画面截图并开始作10分钟测试。
2、如发现上位电脑数据不正常应立即查看流量计算机工作状态，如排除流量计算机则检查485转接头或数据线是否松动。
3、如流量计算机数据不正常则检查流量计算机接入信号线，然后检查流量计工作状态。
