折线法防雷设计计算书.doc

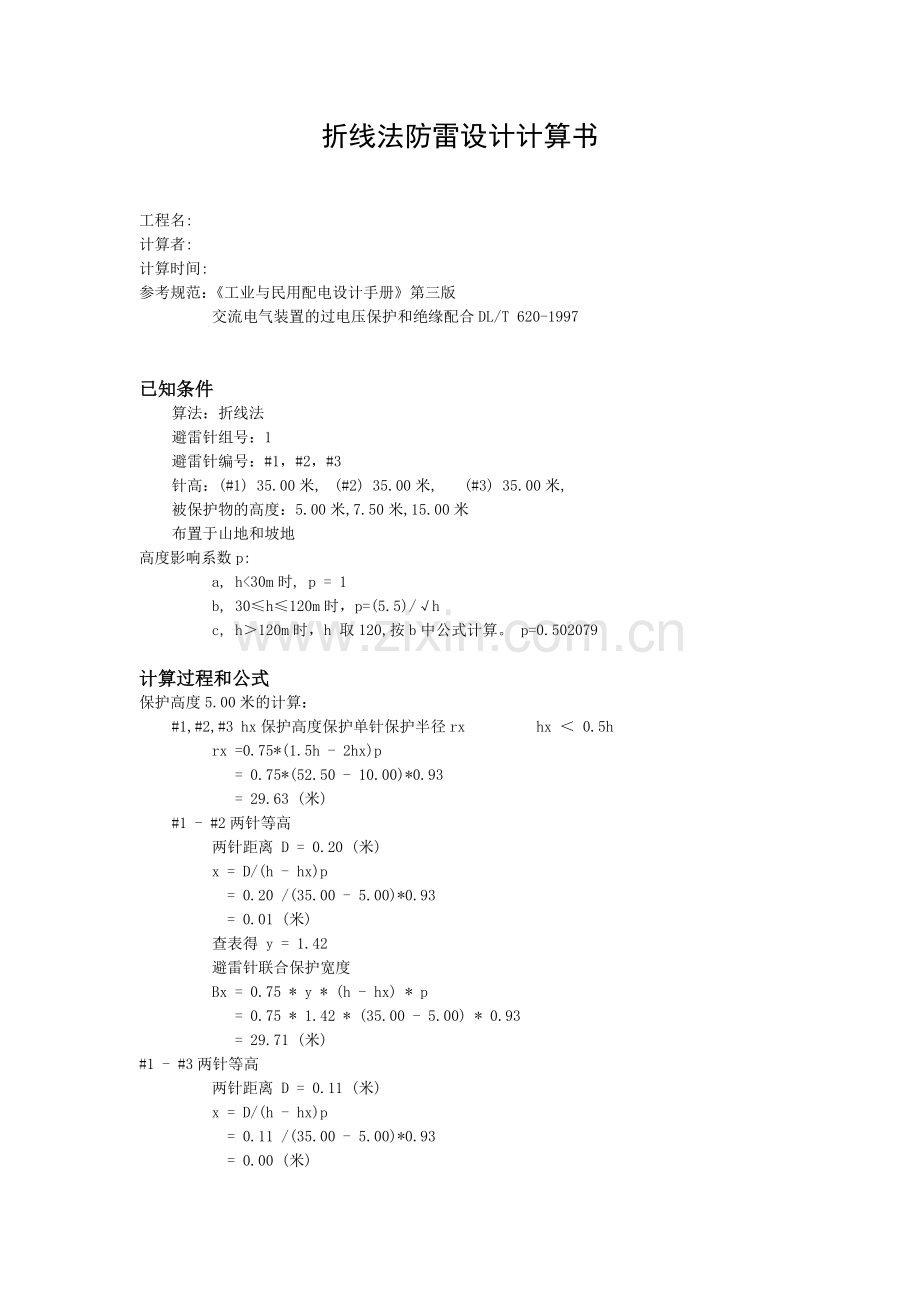

折线法防雷设计计算书

工程名:
计算者:
计算时间:
参考规范：《工业与民用配电设计手册》第三版
交流电气装置的过电压保护和绝缘配合DL/T 620-1997

已知条件
算法：折线法
避雷针组号：1
避雷针编号：#1，#2，#3
针高：(#1) 35.00米, (#2) 35.00米, (#3) 35.00米,
被保护物的高度：5.00米,7.50米,15.00米
布置于山地和坡地
高度影响系数p:
a, h<30m时, p = 1
b, 30≤h≤120m时，p=(5.5)/√h
c, h＞120m时，h 取120,按b中公式计算。 p=0.502079

计算过程和公式
保护高度5.00米的计算：
#1,#2,#3 hx保护高度保护单针保护半径rx hx ＜ 0.5h
rx =0.75*(1.5h - 2hx)p
= 0.75*(52.50 - 10.00)*0.93
= 29.63 (米)
#1 - #2两针等高
两针距离 D = 0.20 (米)
x = D/(h - hx)p
= 0.20 /(35.00 - 5.00)*0.93
= 0.01 (米)
查表得 y = 1.42
避雷针联合保护宽度
Bx = 0.75 * y * (h - hx) * p
= 0.75 * 1.42 * (35.00 - 5.00) * 0.93
= 29.71 (米)
#1 - #3两针等高
两针距离 D = 0.11 (米)
x = D/(h - hx)p
= 0.11 /(35.00 - 5.00)*0.93
= 0.00 (米)

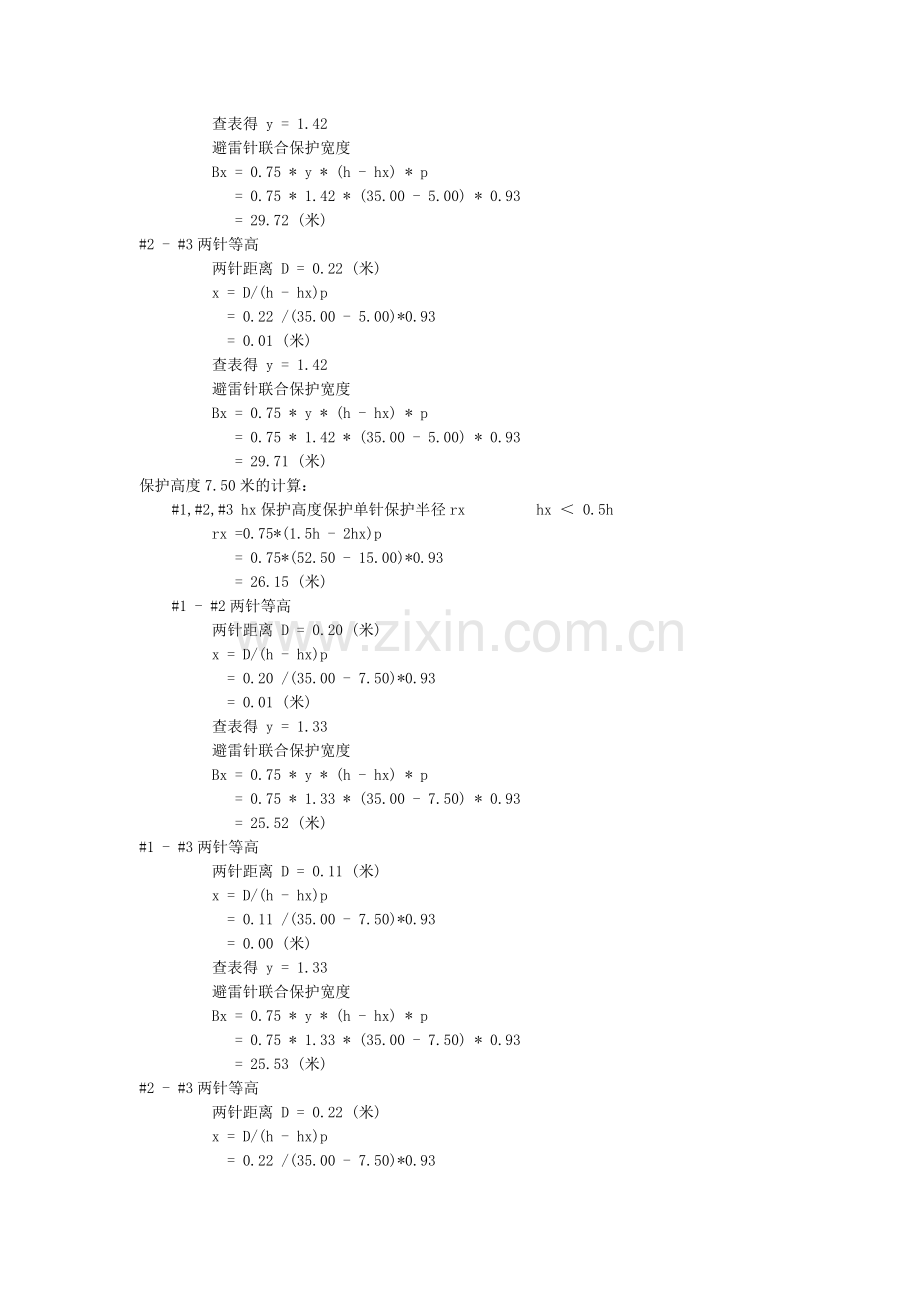

查表得 y = 1.42
避雷针联合保护宽度
Bx = 0.75 * y * (h - hx) * p
= 0.75 * 1.42 * (35.00 - 5.00) * 0.93
= 29.72 (米)
#2 - #3两针等高
两针距离 D = 0.22 (米)
x = D/(h - hx)p
= 0.22 /(35.00 - 5.00)*0.93
= 0.01 (米)
查表得 y = 1.42
避雷针联合保护宽度
Bx = 0.75 * y * (h - hx) * p
= 0.75 * 1.42 * (35.00 - 5.00) * 0.93
= 29.71 (米)
保护高度7.50米的计算：
#1,#2,#3 hx保护高度保护单针保护半径rx hx ＜ 0.5h
rx =0.75*(1.5h - 2hx)p
= 0.75*(52.50 - 15.00)*0.93
= 26.15 (米)
#1 - #2两针等高
两针距离 D = 0.20 (米)
x = D/(h - hx)p
= 0.20 /(35.00 - 7.50)*0.93
= 0.01 (米)
查表得 y = 1.33
避雷针联合保护宽度
Bx = 0.75 * y * (h - hx) * p
= 0.75 * 1.33 * (35.00 - 7.50) * 0.93
= 25.52 (米)
#1 - #3两针等高
两针距离 D = 0.11 (米)
x = D/(h - hx)p
= 0.11 /(35.00 - 7.50)*0.93
= 0.00 (米)
查表得 y = 1.33
避雷针联合保护宽度
Bx = 0.75 * y * (h - hx) * p
= 0.75 * 1.33 * (35.00 - 7.50) * 0.93
= 25.53 (米)
#2 - #3两针等高
两针距离 D = 0.22 (米)
x = D/(h - hx)p
= 0.22 /(35.00 - 7.50)*0.93
= 0.01 (米)
查表得 y = 1.33
避雷针联合保护宽度
Bx = 0.75 * y * (h - hx) * p
= 0.75 * 1.33 * (35.00 - 7.50) * 0.93
= 25.52 (米)
保护高度15.00米的计算：
#1,#2,#3 hx保护高度保护单针保护半径rx hx ＜ 0.5h
rx =0.75*(1.5h - 2hx)p
= 0.75*(52.50 - 30.00)*0.93
= 15.69 (米)
#1 - #2两针等高
两针距离 D = 0.20 (米)
x = D/(h - hx)p
= 0.20 /(35.00 - 15.00)*0.93
= 0.01 (米)
查表得 y = 1.13
避雷针联合保护宽度
Bx = 0.75 * y * (h - hx) * p
= 0.75 * 1.13 * (35.00 - 15.00) * 0.93
= 15.82 (米)
#1 - #3两针等高
两针距离 D = 0.11 (米)
x = D/(h - hx)p
= 0.11 /(35.00 - 15.00)*0.93
= 0.01 (米)
查表得 y = 1.13
避雷针联合保护宽度
Bx = 0.75 * y * (h - hx) * p
= 0.75 * 1.13 * (35.00 - 15.00) * 0.93
= 15.82 (米)
#2 - #3两针等高
两针距离 D = 0.22 (米)
x = D/(h - hx)p
= 0.22 /(35.00 - 15.00)*0.93
= 0.01 (米)
查表得 y = 1.13
避雷针联合保护宽度
Bx = 0.75 * y * (h - hx) * p
= 0.75 * 1.13 * (35.00 - 15.00) * 0.93
= 15.82 (米)

计算结果
#1,#2,#3避雷针在5.00米处的单针保护范围为29.63米；
#1,#2,#3避雷针在7.50米处的单针保护范围为26.15米；
#1,#2,#3避雷针在15.00米处的单针保护范围为15.69米；
