欧式柜子3D 单面建模教程3d(part 1).doc

资源描述

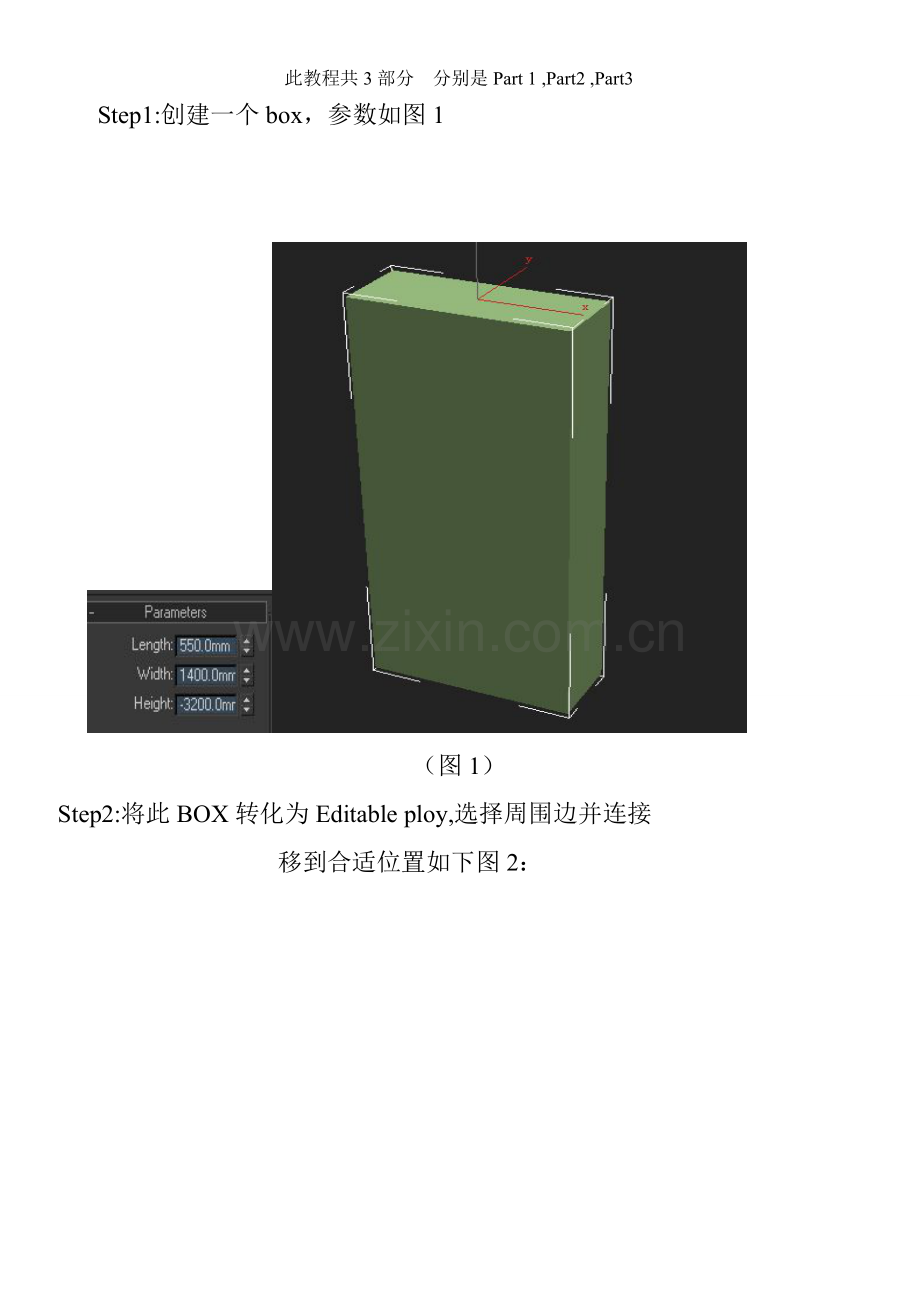

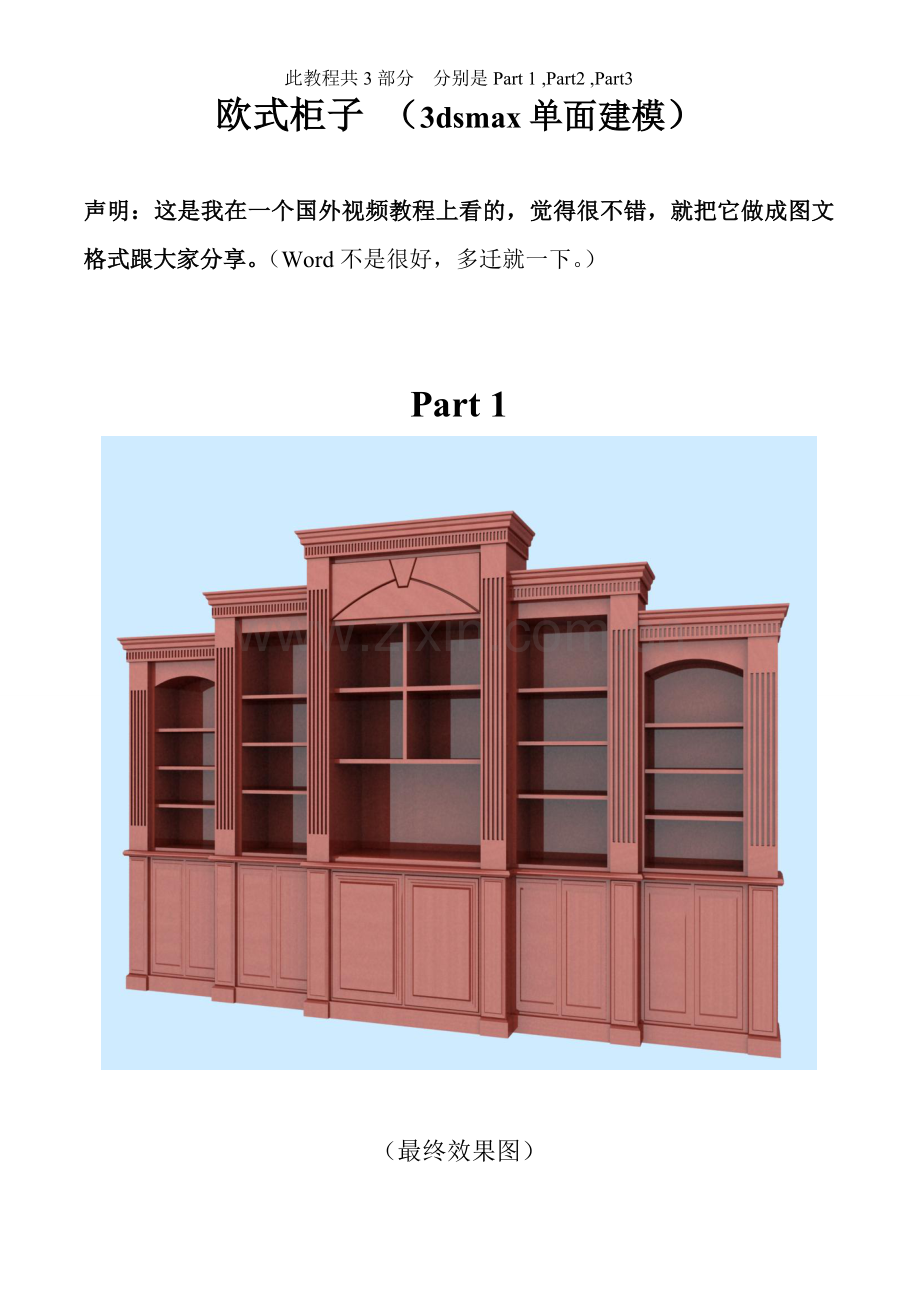

此教程共3部分分别是Part 1 ,Part2 ,Part3 欧式柜子（3dsmax单面建模）声明：这是我在一个国外视频教程上看的，觉得很不错，就把它做成图文格式跟大家分享。（Word不是很好，多迁就一下。） Part 1 （最终效果图） Step1:创建一个box，参数如图1 （图1） Step2:将此BOX转化为Editable ploy,选择周围边并连接移到合适位置如下图2：图2 Step3:再连接上下四条边结果如图3 图3 Step4选择中间的面向内挤出，结果如4图4图 Step5:选择5图中的面并删除。结果如6图 5图 6图 Step6：选择如图7四条边并连接，移到合适位置结果如图8：图7 图8 Step7 ：选择图9上的边按shift移动结果如图10，然后将它与另一头的边目标焊接为一体如11图图9 图10 图11 Step8 ：选择如图12边按shift向上移动，并与图13上的边对齐，再按shift移动如图14，然后目标焊接结果如图15。图12 图13 图14 图15 图16 step9:选择如图16的边界，右击cap,同样的方法选择对边。结果如图17。图17 18图图19 Step10：选择如图18的边并删除（点和边）一起删除。结果如图19。 Step11：选择如图20的边-conect 两次，并将连接的线移到合适的位置如图21 20图 21图 Step11：选择刚连接的边并再次连接（conect）参数如图22，。 22图 Step11：选择如图23的边并挤出（extrude），如24 \25图23图图24 25图 Step12：选择如图26的面并挤出，（extrude）如图27。图26 图27 Step13：选择如图28的边——倒角（chamfer），结果如图29 28图 29图 Step14：选择如图30的边——连接（conect），并移到合适位置结果如图31。 30图31图 Step15：选择如图32的边（柜体背面的边）——删除。图32 Step16：选择如图33的面——挤出（extrude），结果如图34. 图33 图34 Step17：从顶部可以看出挤出的面在X，Y轴上都没以对齐如图35。图35 Step18：选择图36的面并选择Y轴对齐。 36图。 Step19：选择图37两侧的面并选择x轴对齐。结果如38图： 37图 38图 Step20：选择图39的面并Bevel。参数如40 ，41 图： 39图图40 图41 Step21：可看出倒角后腰线的两端尽头的面不在一个平面上。如42 图：图42 图43 Step22：选择图42的面并在Y轴上对齐（两端的面都选）。结果如43 图： Step23：选择图44的面将它在Y轴上的位置参数复制下来。 Step24：将图45在Y轴上的参数变为刚复制下来的参数。图44 图图45 这样背面的这几个面就在同一个平面上了。腰线到此为此。 Step25：选择图46的边并conect(连接)。将其移到合适位置如图47。46图图47 Step26：选择图48的面并Extrude(挤出)20mm结果如图49。图48 图49 Step27：从顶视图上看如图49 跟前面出现的问题一样，以同样的方法分别将这几个面在X Y轴上对齐。结果如图50. 图49 图50 Step28：选择图51的边并顺Z轴向下移动一点结果如图52。 51图 Step29：选择图51的边并顺Z轴向下移动一点结果如图52。 52图 Step28：选择图53的面。 53图 Step29：将其倒角 Bevel参数如图54。图54 Step30：再Inset（插入）参数如图55。图55 Step31：将其倒角 Bevel参数如图56。图56 Step32：再Inset（插入）参数如图57。图57 Step33：将其倒角 Bevel参数如图58。图58 结果如图59 图59 Step34：选择如图60所示的面，并挤出参数如图61。图60 图61 Step35：选择如图62所示的边，并连接一条线。图62 Step36：选择连接后如图63所示的面，并插入（Inset）参数如图64。图64 Step37：然后倒角（Bevel），参数如图65. 图65. Step38：再插入（Inset）参数如图66。图66 Step39：然后倒角（Bevel），参数如图67。图67 Step40：再插入（Inset）参数如图68。图68 Step41：然后倒角（Bevel），参数如图69。图69 Step42：再插入（Inset）参数如图70。图70 Step43：然后倒角（Bevel），参数如图71。图71 结果如下图接下来做柜子顶部的顶角线 Step44：选择如图所示的面。 Step45：Detach(分离)参数如图。并将其命名为顶角线A。 Step46选择如图的边——connect(连接)。： Step46选择如图的边——connect(连接)。并将其挤出参数如图。 Step47：将上半部分的面挤出参数如图。 Step48选择如图的边——connect(连接)。并将其移到合适位置。 Step49：将上半部分的面挤出参数如图 Step50 选择如图的边——connect(连接)。并将其移到合适位置。 Step51：将上半部分的面挤出参数如图 Step50 选择如图的边。并倒角（chamfer）参数如图。 Step51 选择如图的边，并将其向下移动。 Step52 选择如图的边，并将移到合适位置。 Step53并将其倒角。参数如图。 Step54 选择如图的边，并将其倒角参数如图。 Step52 ：分别选择 1点2点3点4点5点与A点Target weld(目标焊接)。结果如图C。对顶角线的另一端也用同样的方法处理。图C Step53 ：选择顶角线A，按shift键Copy一个顶角线B。并将其旋转90，放置如图的位置。 Step54 ：选择如图的顶点并将其向外移与顶角线B相交。 Step53 ：分别选择顶角线A、B内侧的边缘Cap（封闭）。 Step55：选择顶角线A，按shift键Copy一个顶角线C. Step56 ：选择顶角线A、B，按shift+Q将其独立。T视图，选择顶角线A右击Quickslice.分别从A点切到C点。从B点切到D点。（打开对象捕捉）结果如下图 Step56 ：如图所示再次进行Quickslic Step57 ：将选择的面都删除。 Step58 ：选择顶角线B，如图所示的位置再次进行Quickslice Step59 ：将选择的面都删除。结果如下图 Step60选择如图所示的边将其删除（选择任意一条然后Loop）（Backspace） Step61 ：将顶角线B复制一个如图。 Step62 ：顶角线A,Symmetry(对称) 参数如下下图。结果如下图（我做的柜体宽度可能小啦，可再加宽一点）。第一部分中间柜体(柜体大)的建模已经结束。有不明白的地方可以加我的QQ 2276861169（答案：我）
