资源描述
规格尺寸：
总长FL： 150cm 衣长CL： 75cm 肩宽SW： 46cm
后背宽BW： 38cm 前胸宽AC： 38cm 胸围B： 96cm
腰围W： 84cm 臀围H： 98cm 袖长SL： 61cm
袖口SC： 14.5cm B=48cm H=49cm AH=51cm

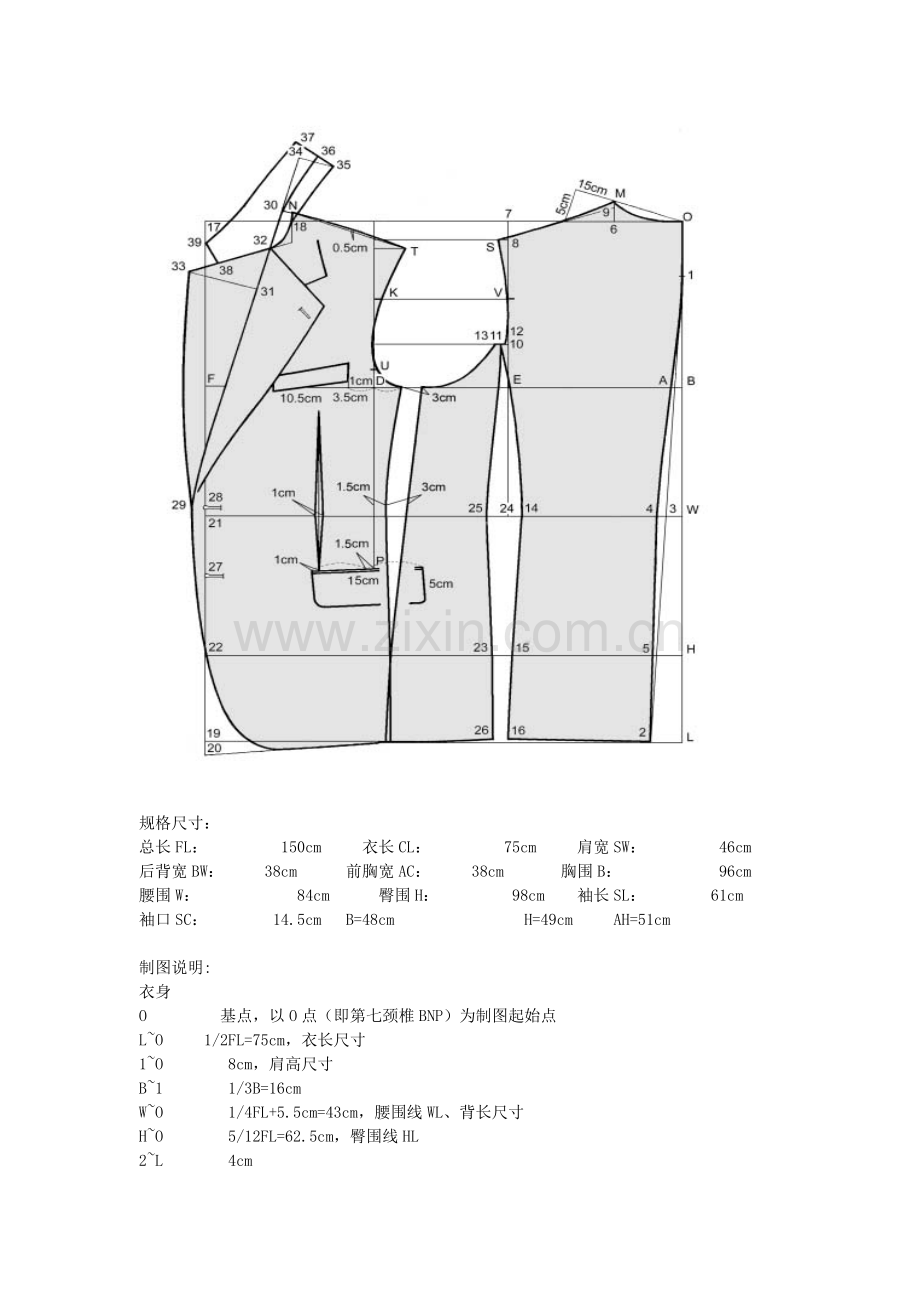

制图说明:
衣身
O 基点，以O点（即第七颈椎BNP）为制图起始点
L~O 1/2FL=75cm，衣长尺寸
1~O 8cm，肩高尺寸
B~1 1/3B=16cm
W~O 1/4FL+5.5cm=43cm，腰围线WL、背长尺寸
H~O 5/12FL=62.5cm，臀围线HL
2~L 4cm
4~3 1cm，腰部吸省
5 4~2与H横线的交点
A 后背缝线与B横线的交点，O~1~A~4~5~2为后背缝曲线
E~A 1/3B+5cm=21cm，
B尺寸分配到后背的尺寸及松份，也可由1/2后背宽加2cm来计算
D~E 1/3B+1.6cm(间隙)=17.6cm，B尺寸分配到胁宽的尺寸
F~D 1/3B+5.5cm=21.5cm，
B尺寸分配到前胸的尺寸及松份，也可由1/2前胸宽加2.5cm来计算
6~O 1/6B+0.5cm=8.5cm，后领窝宽尺寸
M
后领窝高的点，确定方法是将角尺的短直角边放到O横线上，使短直角边5cm交于横线上，长直角边15cm交于O点上，6直上线交于长直角边的点即M点
7 E直上线与O横线的交点
8~7 1/10（7~O）=2.27cm
9 M~6的1/3处
S~O 1/2SL+0.7cm=23.7cm，肩宽尺寸，0.7
cm为一个缝份，S点在8横线上，连接S~9，然后用曲线连接后肩线S~M
10~E 1/4（7~E）=6cm
11~10 1.5cm
12~11 0.7cm，一个缝份，与13~11同尺寸
14~4 1/3H+1cm=17.3cm
15~5 14~4+0.5m=17.8cm，
16 14~15延长线与4~2垂线的交点，11~14~15~16为后衣片侧胁线
17 F直上线与O横线的交点
18~17 1/2（F~D）=10.8cm，确定N点横坐标尺寸
N~18 1cm，确定N点纵坐标尺寸
T S横线下1cm处的一个点
T~N S~M-0.5cm，前肩线尺寸，实缝收缩份为1cm
U~D 2.5cm，U为前袖窿线上的对位点
19 F直下线与L横线的交点
20~19 2cm，可随式样改变尺寸
21 前中心线与W横线的交点
22 前中心线与H横线的交点
23~22
H-15~5+6cm=37.2cm，6cm是H尺寸加的松份，其中包括两个缝份1.4cm，实际松份为6cm-1.4cm=4.6cm
24 E直下线与W横线的交点
25~24 3cm
26 25~23延长线上的一点，使26~25=16~14，11~25~23~26为侧胁线
P
腰袋位置，D直下线上的一点，P~D=1/3CL+1cm=26.5cm，P点可随式样的变化而改变尺寸
27 腰袋开口线的延长线与前中心线的交点，第二个扣的位置
28~27 10cm，前中心线上，28为第一个扣的位置
29~28 1.8cm，前搭门尺寸
30 T~N延长线上1.5cm处， 驳口线与领腰线的交点
31~30 12cm
32 31~30的中点
33~31 9cm，垂直于31~32，驳领宽度
34~30 6~O-1cm，在32~30的延长线上
35~34 4.5cm，垂直于34~30
36~35 2.5cm，底领宽度
37~36 3.8cm，翻领宽度
38~33 4cm
39~38 3.5cm
AH 51cm，袖窿围尺寸，袖子基度。用软尺由T点开始，沿袖窿线量至S点，然后减去胁省，即(T~13+12~S)-3cm=51cm，也可由B+3cm来计算
V~E 1/4AH=12.75cm，后袖窿线对位点
K V横线与D直上线的交点，前袖窿线对位点
O 基点，袖子制图起始点
D~O 1/3AH，D点与前衣身D点为同一点
1~D 1/4AH，与后衣身E~V同尺寸
U~D 2.5cm，与前衣身U~D同尺寸
2~D 0.5cm
3~U 1/2AH-1.5cm
4 3直上线与O横线的交点
5 4~O的中点
6 5~O的中点，连接6~U交于1横线7点
8 6直下线与1横线的交点
9 8~7的中点
10 9~3的中点
11 10直上线过O横线1cm处
L~5 61cm，袖长尺寸，以5为起点，袖长为线段，另一端交于D直下线 ，交点为L点
12~D 前衣身B~W-1cm，袖肘线EL
13~2 2cm，偏袖宽度
14~12 0.5cm
15~L 2cm
16~2 2cm
17~12 3.5cm
18~L 2cm
19~L 14.5cm+1.4cm，垂直于L~5
20 19~3与12横线的交点
21~20 2.5cm
22 5直下线与D横线的交点
23~22 2cm
24~3 2.5cm
25~24 1.5cm
