专 利 技 术 交 底 书
发明名称：推进机构用接地开关连锁装置
所属领域：高压开关设备手车推进机构
发明背景：
目前国内外采用的推进机构的接地连锁大多是采用当接地开关合闸时，驱动限位板转动到将丝杠限位的位置，使丝杠不能转动的结构，从而实现了推进机构在接地开关合闸时，不能进行进出车操作的功能，但在丝杠上的限位力臂最多只有四十毫米，而操作手把的力臂约三百毫米，远远超过限位力臂，这样就容易将限位结构损坏。本专利设计的结构，采用了当接地开关合闸时，驱动限位板转动，限位板转动到一定位置后限制丝母用摇杆限位结构复位，即推进机构丝母在进出车操作时不能限位，处于空转状态，推进机构不能实现进出车操作。
使用新型的目的：
1.解决推进机构与开关柜接地开关连锁的装置，靠强制限制丝杠转动的方式来实现联锁功能，其部件容易损坏，且联锁不可靠的问题；
2.提供一种柔性的在接地开关关合时，不能进行进出车操作的可靠的闭锁装置。
技术方案：
该接地开关连锁装置的示意图见图1、图2，该结构包括：接地开关联锁板1、转板2、轴销3，其他相关联的连接件有摇杆结构4、丝母5、固定块6、接地开关大轴7、接地开关大轴拐臂片71、接地开关大轴活门8、复位簧9。
接地开关联锁板1可以在大轴拐臂71的驱动下水平左右滑动，该联锁板的滑动连接是由联锁板上的两个长槽11来实现的，该联锁板有两个休止位置，当处于图2所示实线位置时，能够限制大轴活门8开启，该联锁板在由图2所示的实线位置向虚线位置滑动时，能驱动转板2转动。转板2可以在接地开关联锁板1的驱动下转动，当转到图2虚线所示位置时，能够限制摇杆结构4复位（即限制摇杆结构4由图1所示位置复位到水平位置）。轴销3是转板2的转轴，其固定在固定块6上。

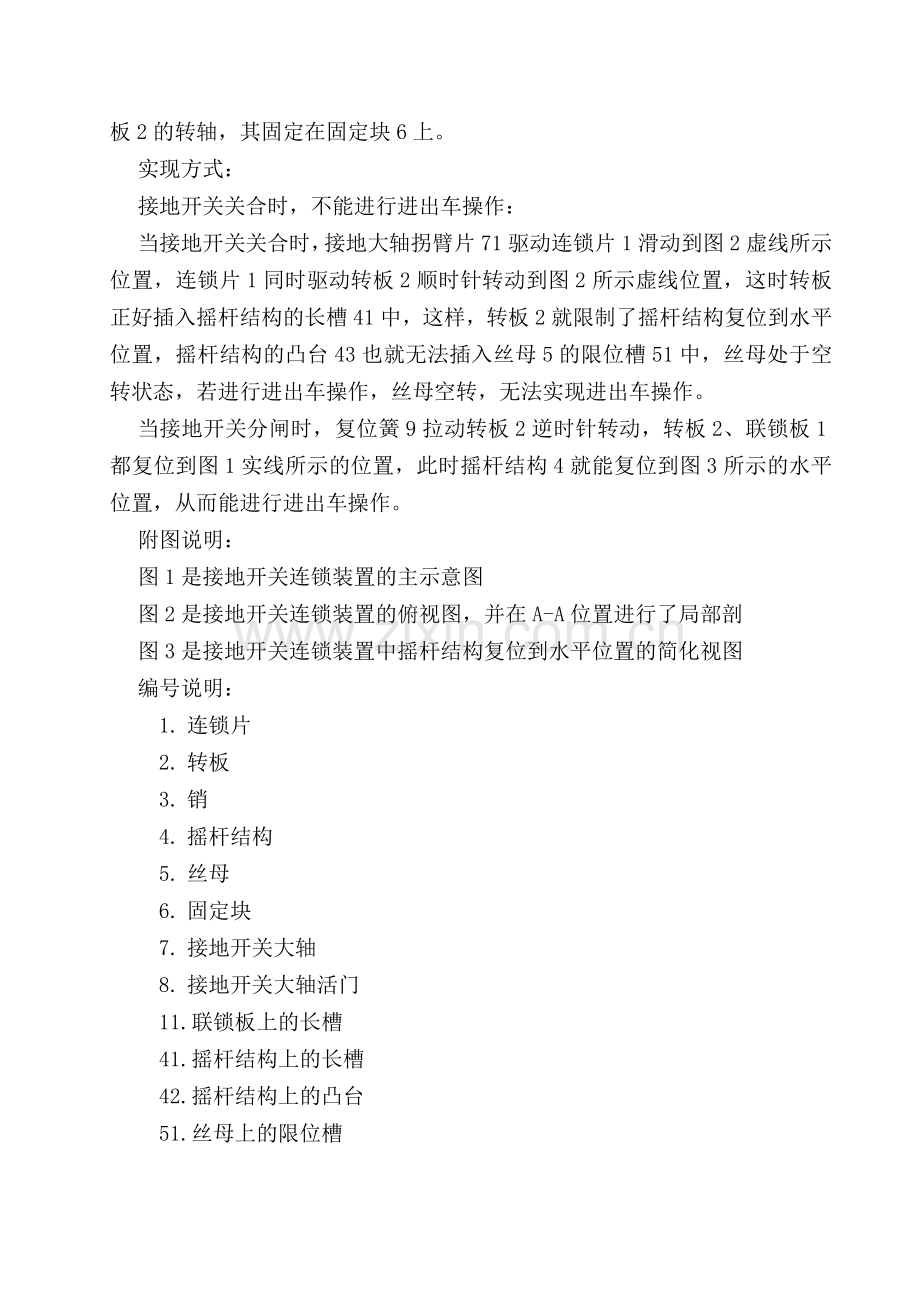

实现方式：
接地开关关合时，不能进行进出车操作：
当接地开关关合时，接地大轴拐臂片71驱动连锁片1滑动到图2虚线所示位置，连锁片1同时驱动转板2顺时针转动到图2所示虚线位置，这时转板正好插入摇杆结构的长槽41中，这样，转板2就限制了摇杆结构复位到水平位置，摇杆结构的凸台43也就无法插入丝母5的限位槽51中，丝母处于空转状态，若进行进出车操作，丝母空转，无法实现进出车操作。
当接地开关分闸时，复位簧9拉动转板2逆时针转动，转板2、联锁板1都复位到图1实线所示的位置，此时摇杆结构4就能复位到图3所示的水平位置，从而能进行进出车操作。
附图说明：
图1是接地开关连锁装置的主示意图
图2是接地开关连锁装置的俯视图，并在A-A位置进行了局部剖
图3是接地开关连锁装置中摇杆结构复位到水平位置的简化视图
编号说明：
1. 连锁片
2. 转板
3. 销
4. 摇杆结构
5. 丝母
6. 固定块
7. 接地开关大轴
8. 接地开关大轴活门
11.联锁板上的长槽
41.摇杆结构上的长槽
42.摇杆结构上的凸台
51.丝母上的限位槽

图1

图2

图3
