第一章、基础知识
第二节  施工图纸的组成和一般规定
一、施工图纸的组成
（一）施工图纸的分类
施工图纸根据其内容和各工种不同分为：
1．施工首页图（简称首页图）包括图样目录和设计总说明。
2．建筑施工图（简称建筑）。主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。
3．结构施工图（简称结施）。主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。它的内容包括结构设计说明、结构平面布置图及构造详图。
4．设备施工图（简称设施）。主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。它主要包括各种设备的布置图、系统图和详图等内容。
（二）施工图纸的编排顺序
施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。

二、施工图纸的一般规定
为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。
（一）图纸的幅面和格式
图纸幅面是指图纸本身的大小规格。图框是图纸上所供绘图的范围的边线。图纸的幅面和图框尺寸应符合表1-1-1的规定。
表1-1-1                          图纸幅面规格                           （单位：mm）
基本幅面
代号
A0
A1
A2
A3
A4
b×l
841×1189
594×841
420×594
297×420
210×297
c
10
5
a
25

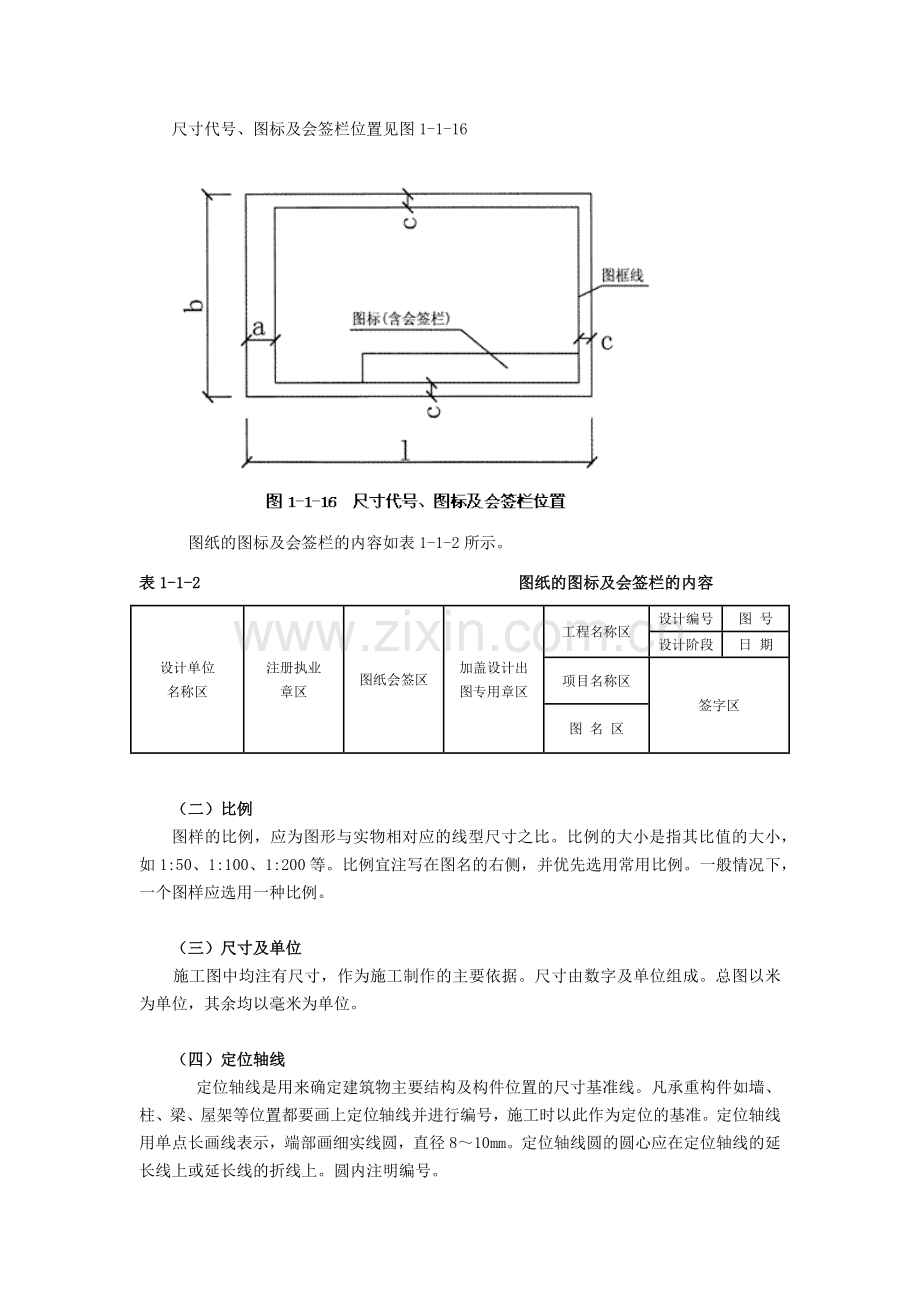

尺寸代号、图标及会签栏位置见图1-1-16

 图纸的图标及会签栏的内容如表1-1-2所示。
表1-1-2                    图纸的图标及会签栏的内容
设计单位
名称区
注册执业
章区
图纸会签区
加盖设计出图专用章区
工程名称区
设计编号
图 号
设计阶段
日 期
项目名称区
签字区
图 名 区

（二）比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指其比值的大小，如1:50、1:100、1:200等。比例宜注写在图名的右侧，并优先选用常用比例。一般情况下，一个图样应选用一种比例。

（三）尺寸及单位
施工图中均注有尺寸，作为施工制作的主要依据。尺寸由数字及单位组成。总图以米为单位，其余均以毫米为单位。

（四）定位轴线
    定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。定位轴线用单点长画线表示，端部画细实线圆，直径8～10mm。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。
在建筑平面上定位轴线的编号，宜标注在图样的下方或左侧。横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母，从下至上顺序编写，如图1-1-17所示。大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字1、0、2混淆。

（五）标高
建筑物各部分的高度用标高表示。标高符号应以直角等腰三角形表示，表示方法用符号“ ”。下面横线为某处高度的界线，符号上面注明标高，总平面图的室外整平标高采用“▼”表示。标高单位用米（m）。标高分绝对标高和相对标高两种。
绝对标高：我国把青岛的黄海平均海平面定为绝对标高的零点，其他各地标高都以它作为基准。
相对标高：即把室内首层地面标高定为相对标高的零点，写作“±0.000”。高于它的为正，但一般不注“+”符号，例如  。低于它的为负，必须注明符号“—”，例如 表示比首层室内标高低300mm。一般在总说明中说明相对标高与绝对标高的关系，例如±0.000=39.80米。

（六）索引号
索引号是便于看图时查找相互有关的图纸。索引号反映基本图纸与详图、详图与详图之间、以及有关工种图纸之间的关系。

索引号的注写方法，如图1-1-18所示。

（七）多层构造引出线
多层构造引出线，应通过被引出的各层。文字说明注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相互一致；如层次为横向顺序，则由上至下的说明顺序应与由左至右的层次顺序相互一致。

（八）剖切符号
建（构）筑物剖面图的剖切符号宜注在±0.000标高的平面上。
剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部，如图1-1-19。
断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向，如图1-1-20。

（九）指北针
指北针的形状如图1-1-21所示，其圆的直径为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。

（十）其他符号
对称符号由对称线和两端的两对平行线组成，如图1-1-22。
连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号，如图1-1-23。

 （十一）阅读房屋建筑工程图的方法

1．阅读房屋建筑工程图应注意的几个问题
（1）施工图是根据正投影原理绘制的，用图样表明房屋建筑的设计及构造作法。所以要看懂施工图，应掌握正投影原理和熟悉房屋建筑的基本构造。
（2）施工图采用了一些图例符号以及必要的文字说明，共同把设计内容表现在图样上。因此要看懂施工图，还必须记住常用的图例符号。
（3）看图时要注意从粗到细，从大到小。先粗看一遍，了解工程的概貌，然后再仔细看。细看时应先看总说明和基本图样，然后再深入看构件图和详图。
（4）一套施工图是由各工种的许多张图样组成，各图样之间是互相配合紧密联系的。图样的绘制大体是按照施工过程中不同的工种、工序分成一定的层次和部位进行的，因此要有联系地、综合地看图。
（5）结合实际看图。根据实践、认识、再实践、再认识的规律，看图时联系生产实践，就能比较快地掌握图样的内容。

2．标准图的阅读
    在施工中有些构配件和构造作法，经常直接采用标准图集，因此阅读施工图前要查阅本工程所采用的标准图集。
（1）标准图集的分类。我国编制的标准图集，按其编制的单位和适用范围的情况大体可分为三类：
1）经国家批准的标准图集，供全国范围内使用。全国通用的标准图集，通常采用“Jxxx”或“建xxx”代号表示建筑标准配件类的图集，用“Gxxx”或“结xxx”代号表示结构标准构件类的图集，例如03G101、03J930等。
2）经各省、市、自治区等地方批准的通用标准图集，供本地区使用，例如辽G107、DG811等。
    3）各设计单位编制的标准图集，供本单位设计的工程使用。
（2）标准图的查阅方法
    1）根据施工图中注明的标准图集名称和编号及编制单位，查找相应的图集。
    2）阅读标准图集时，应先阅读总说明，了解编制该标准图集的设计依据和使用范围、施工要求及注意事项等。
3）根据施工图中的详图索引编号查阅详图，核对有关尺寸及套用部位等要求，以防差错。

3．阅读房屋建筑工程图的方法
阅读图样应该按顺序进行。
（1）先读首页图。包括图纸目录、设计总说明、门窗表、以及经济技术指标等。
（2）读总平面图。包括地形地势特点、周围环境、坐标、道路等情况。
（3）读建筑施工图。从标题栏开始，依次读平面形状及尺寸和内部组成，建筑物的内部构造形式、分层情况及各部位连接情况等，了解立面造型、装修、标高等，了解细部构造、大小、材料、尺寸等。
（4）读结构施工图。从结构设计说明开始，包括结构设计的依据、材料标号及要求、施工要求、标准图选用等。读基础平面图，包括基础的平面布置及基础与墙、柱轴线的相对位置关系，以及基础的断面形状、大小、基底标高、基础材料及其他构造做法，还要读懂梁、板等的布置，以及构造配筋及屋面结构布置等，乃至梁、板、柱、基础、楼梯的构造做法。
（5）读设备施工图。包括管道平面布置图、管道系统图、设备安装图、工艺图等。
读图时注意工种之间的联系，前后照应。
