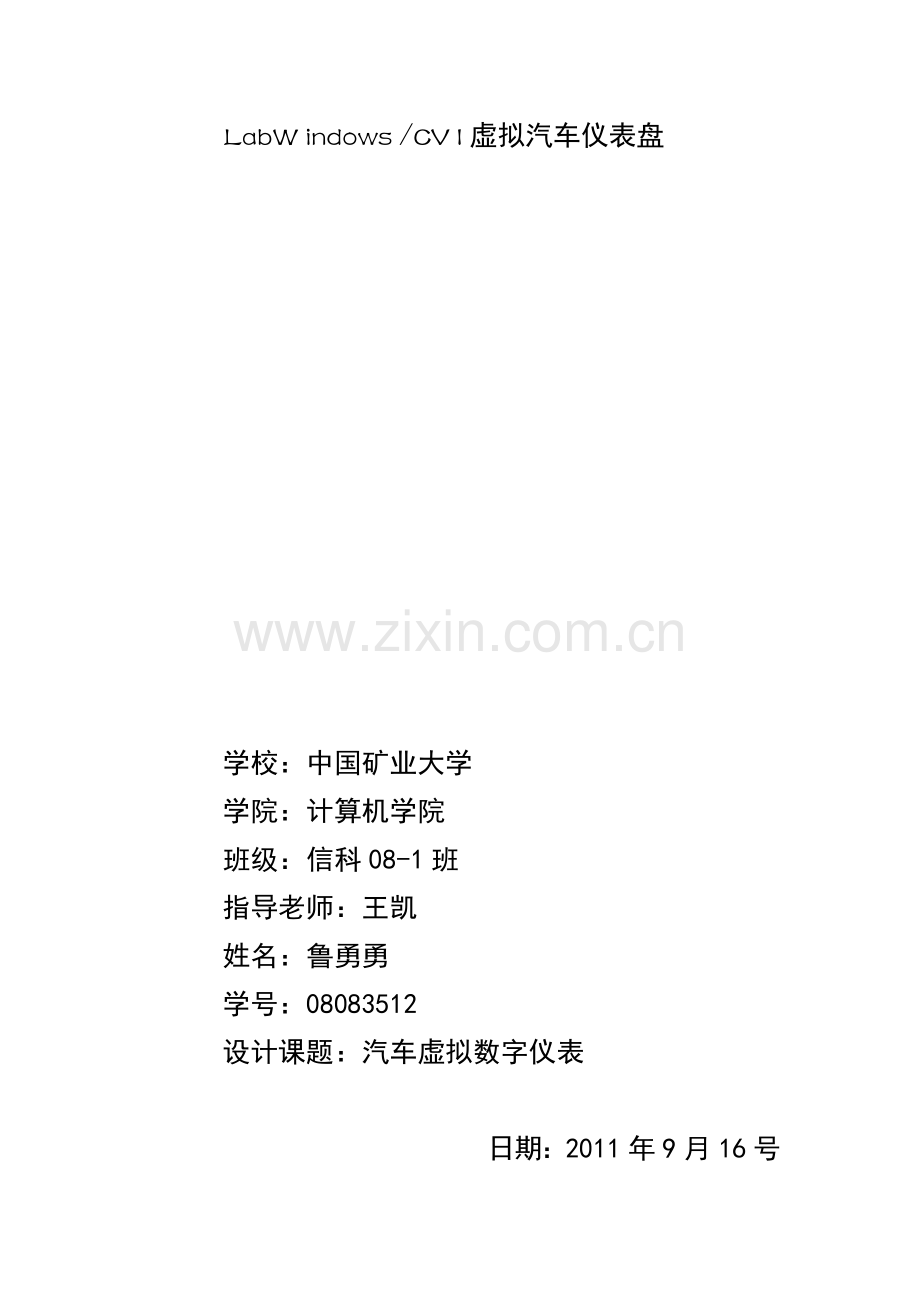

LabW indows /CV I虚拟汽车仪表盘

学校：中国矿业大学
学院：计算机学院
班级：信科08-1班
指导老师：王凯
姓名：鲁勇勇
学号：08083512
设计课题：汽车虚拟数字仪表

日期：2011年9月16号

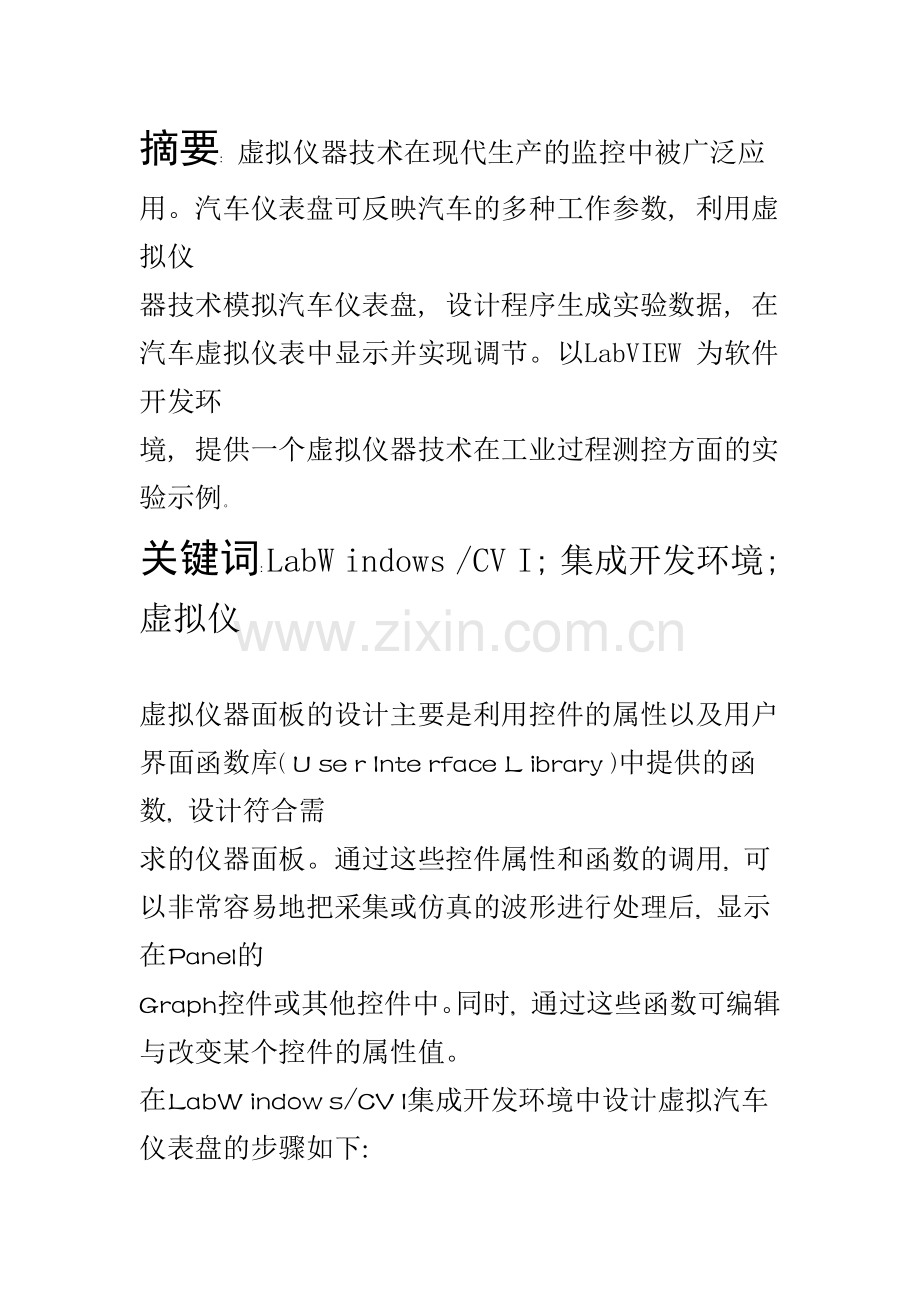

摘要: 虚拟仪器技术在现代生产的监控中被广泛应用。汽车仪表盘可反映汽车的多种工作参数, 利用虚拟仪
器技术模拟汽车仪表盘, 设计程序生成实验数据, 在汽车虚拟仪表中显示并实现调节。以LabVIEW 为软件开发环
境, 提供一个虚拟仪器技术在工业过程测控方面的实验示例。
关键词: LabW indows /CV I; 集成开发环境; 虚拟仪

虚拟仪器面板的设计主要是利用控件的属性以及用户界面函数库( U se r Inte rface L ibrary )中提供的函数, 设计符合需
求的仪器面板。通过这些控件属性和函数的调用, 可以非常容易地把采集或仿真的波形进行处理后, 显示在Panel的
Graph控件或其他控件中。同时, 通过这些函数可编辑与改变某个控件的属性值。
在LabW indow s/CV I集成开发环境中设计虚拟汽车仪表盘的步骤如下:
1 设计目的和要求实现的功能
( 1)通过模- 数转换实现传感器和微处理机接口。
( 2)指示每小时公里数、行驶的里程、耗油量。
( 3)显示发动机转速。
( 4)如果车速超过一个限定值(限定值可调节), 则发出警报。
( 5)油量低于某一限定值(限定值可调节) , 则发出报警。
当仪器运行时, 通过函数产生数据流, 运行结果在仪器面板上显示。
当关闭仪器时, 选择􀀂 关闭 按钮将结束操作, 关闭仪器, 并退出该程序。
2 实现原理

图2虚拟汽车仪表盘界面

3 设计步骤
具体的虚拟仪器设计包括如下三个步骤。
( 1)创建用户界面
创建用户界面的实质就是生成* . u ir文件。包括建立仪器面板( panel) , 在面板中加入控件, 修改仪器面板( pane l) 和
控件属性, 保存* . u ir文件等过程。
( 2)程序源代码的设计
完成完整的C语言程序源代码设计包括形成源代码和框架, 添加程序代码, 保存程序代码等过程, 最终形成* . c
文件。
( 3)形成工程文件并运行
将* . uir、* . c以及* . h文件合成在一起形成工程文件(* . pr j) 。包括形成工程文件, 保存工程文件及运行工程文件
等过程。
4 创建用户界面
创建用户界面包括创建控件和修改控件属性两个过程。当LabW indow s/CV I启动后, 选择File- N ew, 将出现空白工程
窗口。
( 1)创建控件
本设计包括钮类控件、定时器控件、显示控件、Num er ic控件、指示灯控件等。每个控件有名称等属性。创建控件就是
在仪器面板( panel)上添加控件的过程。
首先, 需要创建仪器面板。在工程窗口中, 选择File- New - Userface( * . uir), 创建一个用户界面(* . u ir), 然后打开
用户界面编辑窗口。需要在用户界面编辑窗口中, 选择C rea te- Pane l建立仪器面板。
根据设计所要实现的功能在仪器面板中逐个创建控件, 用鼠标把它们拖到相应的位置, 建立好虚拟面板。
( 2)修改用户界面中各控件元素的属性
通过上述步骤建立的控件属性还没有设置, 例如圆形按钮显示的文字为系统的默认值􀀂 OK , 而要求显示的是汉字
􀀂 点火 。通过控件元素属性的设置, 完成所要求的用户界面。
∀ 修改Pane l的属性
双击Untitled Pane l, 弹出Ed it Panel窗口。本设计中, 仪器面板需要设置的属性为标题文字的设置。在􀀂 Pane lT itle 属
性文字框中输入􀀂 汽车数字仪表面板 , 这时, 右边编辑窗口中的标题随之改变。设计完毕后, 单击􀀂 OK 按钮, 完成Panel
属性的设置。
∀ 按钮控件属性的设置
按钮控件属性的设置包括控件回调函数、空间名称、控件标题属性的设置。双击相应按钮控件将会弹出按钮控件属
性设置窗口。在􀀂 Source Code Connec tion 栏内的回调函数􀀂 C allback Func tion 一栏中输入相应的回调函数名称。在
􀀂 Lab le 一栏中输入控件按钮标题属性, 完成按钮控件属性的设置。
∀ 显示控件Num e ricM ete r属性的设置
双击显示控件Num er icM e ter, 出现设置面板。一般情况下, 需要设置的属性有: 默认值的设置( 在Defau ltVa lue栏中输
入) ; 数据类型属性的设置( 在Da te Type栏中选择) ; 标题属性的设置( 在Label栏中输入相应的文字); 表盘刻度属性的设置: 选择􀀂 Range Va lues 按照要求进行选择, 以改变刻度盘的刻度值。
∀ 定时器控件T im e r属性的设置
定时器控件T im e r所要设置的属性包括回调函数名称和定时间隔时间属性两部分。
控件回调函数的设置: 在 Sou rce Code Connection 栏内的回调函数􀀂 Ca llback Function 一栏中输入回调函数的名称。
定时间隔时间属性的设置: 将􀀂 Contro l Se ttings 栏中输入数值, 此数值根据需要多少时间调用一次回调函数来确定。
当上述控件属性设置完毕之后, 单击􀀂 OK 按钮, 完成控件属性的修改。
∀ 将Un titled. uir文件存盘
选择F ile- Save A s将Un titled. u ir文件另存, 系统自动生成( . h)文件。
至此, 用户界面文件的设计结束。

5 程序代码的设计
下面要做的是程序编写工作。由于LabW indow s/CV I可自动生成程序代码框架及默认的处理函数, 只添加一些必须
的代码即可完成程序的设计编写。
( 1)产生程序源代码框架
( 2)添加程序代码
( 3)保存编辑好的C 文件
6􀀁 保存工程文件并运行
( 1)保存工程文件
选择Ed it- Add- F iles To Pro ject依次将* . u ir、* . c以及* . h文件加入, 完毕后再选择File- Save将工程文件(* .
prj)保存。
( 2)运行工程文件
选择Run- Run Pro j] ect来运行工程文件。
7 部分程序如下
( 1)接口程序
double senso r ( vo id)
{ char Rec ieveDa ta[ 9];
char SendData[ 4] ;
OpenC omCon fig ( 1, " ", 9600, 0, 8, 1, 512, 512) ;
SendData[ 0 ] = #'; '
SendData[ 1 ] = 0'; '
SendData[ 2 ] = 1'; '
SendData[ 3 ] = '\ r; '
ComW rt ( 1, SendDa ta, 4);
ComRd ( 1, Rec ieveData, 9);
data= ( Rec ieveData [ 2 ] - Rec ieveDa ta [ 2] ) * 100 + ( RecieveData [ 3] - Rec iev eData [ 2 ] ) * 10+ ( Rec iev eData [ 4 ] -
Rec ieveDa ta[ 2] ) + ( R ecieveData[ 6] - Rec ieveDa ta[ 2] ) * 0. 1;
return data;
}
( 2)* . h文件C 语言说明部分程序
#include <cvirte.h>
#include <userint.h>
#include "123.h"

static int panelHandle;

int main (int argc, char *argv[])
{
if (InitCVIRTE (0, argv, 0) == 0)
return -1; /* out of memory */
if ((panelHandle = LoadPanel (0, "123.uir", PANEL)) < 0)
return -1;
DisplayPanel (panelHandle);
RunUserInterface ();
DiscardPanel (panelHandle);
return 0;
}

int CVICALLBACK PanelCallback (int panel, int event, void *callbackData,
int eventData1, int eventData2)
{
switch (event)
{
case EVENT_GOT_FOCUS:

break;
case EVENT_LOST_FOCUS:

break;
case EVENT_CLOSE:

break;
}
return 0;
}

int CVICALLBACK DIANHUO (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_COMMIT:

break;
}
return 0;
}

int CVICALLBACK CLOSE (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_COMMIT:
QuitUserInterface (0);
break;
}
return 0;
}

int CVICALLBACK TOGGLEBUTTON_3 (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_COMMIT:

break;
}
return 0;
}

int CVICALLBACK TOGGLEBUTTON_2 (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_COMMIT:

break;
}
return 0;
}

int CVICALLBACK TOGGLEBUTTON_1 (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_COMMIT:

break;
}
return 0;
}

int CVICALLBACK TMER_1 (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_TIMER_TICK:

break;
}
return 0;
}

int CVICALLBACK TMER_2 (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_TIMER_TICK:

break;
}
return 0;
}

int CVICALLBACK TMER_3 (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_TIMER_TICK:

break;
}
return 0;
}

int CVICALLBACK TMER (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_TIMER_TICK:

break;
}
return 0;
}

int CVICALLBACK TMER_dianhuo (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
switch (event)
{
case EVENT_TIMER_TICK:

break;
}
return 0;
}

参考文献:
[ 1]刘君华. 基于LabW indow s/CV I的虚拟仪器设计[M ]. 电子工业出版社, 2003.
[ 2]雷振山. LabV IEW 7 Express实用技术教程[M ]. 机械工业出版社, 2004.
[ 3]马法成. LabV IEW 入门培训教材. 天津中德职业技术学院, 2001.
[ 4]张毅刚等. 虚拟仪器软件开发环境[M ]. 机械工业出版社, 2002.
