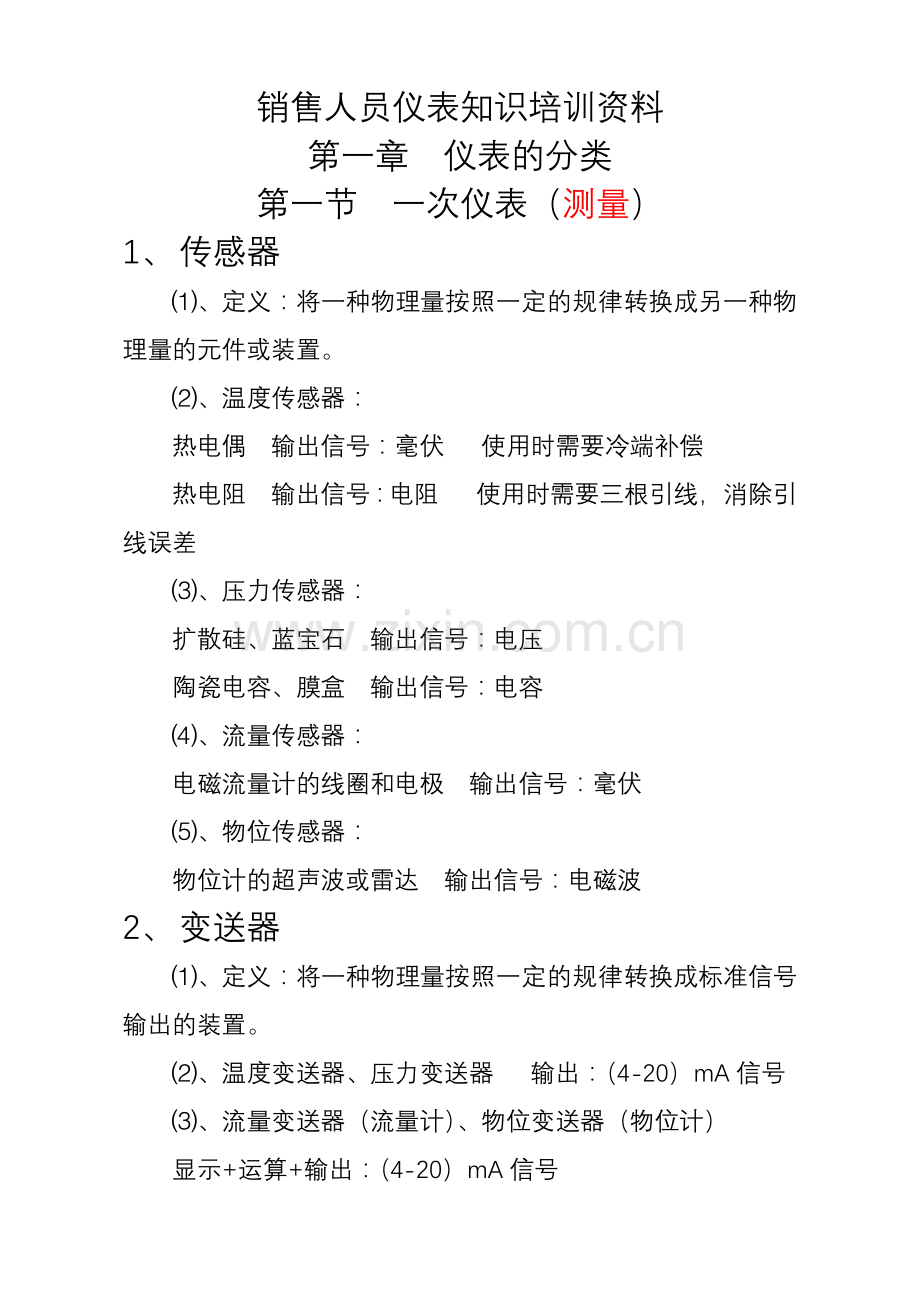

销售人员仪表知识培训资料
第一章 仪表的分类
第一节 一次仪表（测量）
1、 传感器
⑴、定义：将一种物理量按照一定的规律转换成另一种物理量的元件或装置。
⑵、温度传感器：
热电偶 输出信号：毫伏 使用时需要冷端补偿
热电阻 输出信号：电阻 使用时需要三根引线，消除引线误差
⑶、压力传感器：
扩散硅、蓝宝石 输出信号：电压
陶瓷电容、膜盒 输出信号：电容
⑷、流量传感器：
电磁流量计的线圈和电极 输出信号：毫伏
⑸、物位传感器：
物位计的超声波或雷达 输出信号：电磁波
2、 变送器
⑴、定义：将一种物理量按照一定的规律转换成标准信号输出的装置。
⑵、温度变送器、压力变送器 输出：（4-20）mA信号
⑶、流量变送器（流量计）、物位变送器（物位计）
显示+运算+输出：（4-20）mA信号

第二节 二次仪表（运算）
1、显示仪表
包括：单显表、双路表、多路表、PID调节仪、手操器、流量表。
2、无纸记录仪
包括：80系列、300系列、18系列。
第三节 三次仪表（执行）
1、调节阀
包括：球阀（V型、O型）、蝶阀。
例1：是否可以把人比喻成仪表？若可以属于哪类次仪表？为什么？

第二章 与老表第二次握手
第一节 常用功能
1、报警功能（硬件）
⑴、继电器报警/控制 （5A和10A）
⑵、SCR可控硅过零触发脉冲 (可触发50A以下可控硅)
⑶、SSR固态继电器控制信号 (5-9V)
注：目前国产的固态继电器工作电压范围是（3-32）V，只有早期随着设备进口的固态继电器工作电压要求为12V。若订单要求12V电压，可向用户了解情况。
⑷、5A可控硅过零触发 (可触发50A以上可控硅)
⑸、10A固态继电器控制
注：35-010系列的手操器只能选择⑴、⑷、⑸三项,其余都可选。
2、报警类型（软件）
⑴、上限、上上限报警
⑵、下限、下下限报警
⑶、偏差内报警、偏差外报警
⑷、上偏差报警、下偏差报警

注：除05A系列PID仪表包含了上述四种报警类型外，其余的仪表只有第⑴、⑵种报警类型。
⑸、断线报警：指热电偶或热电阻信号输入时，任意一条信号线开路(断开)，专用的继电器（一般是AL3）报警输出，同时其它继电器（一般是AL1、AL2）解除报警（如果有报警）或保持原报警状态不变。
⑹、断电报警：指仪表断电时专用的继电器（一般是AL4）报警输出。
注：一般情况单显表、双路表、多路表才需要断线、断电报警功能。
3、变送功能
⑴、定义：显示值与输出的标准信号成线性关系。
⑵、特点：输入信号与变送输出隔离（老流量表除外）。
⑶、作用：把现场传感器采集到的信息远传到其它设备或系统使用。
⑷、要改变变送输出的信号，可通过更改软件和硬件的切换来实现。
4、通讯功能
⑴、作用：上位机（计算机、PLC、DCS系统、仪表）与下位机（二次仪表、流量计、变送器、执行器、安全栅）之间的数据传输。
⑵、硬件区分：RS232 RS485 哈特
⑶、软件区分：WP协议（上润土话） Modbus协议（世界语） 哈特协议（行业基金会语言）
⑷、单向通讯：上位机向下位机发指令，下位机向上位机传数据。
⑸、双向通讯：上位机与上位机之间互发指令和数据。
5、馈电（配电）
⑴、定义：给二线制变送器提供电源称馈电，给三线制或四线制的仪表（如流量计、接近开关）提供电源称配电。
⑵、电源等级：24V、12V、5V…负载电流≤30mA
6、各种外形仪表所能容纳的功能数量
⑴、30外形：最多2个
⑵、70外形：最多3个
⑶、40外形：最多4个
⑷、80和90外形：最多4个（通用型）
⑸、80和90外形：最多7个（多功能型）
注：参见选型样本
第二节 仪表接线图
1、输入信号
⑴、除05系列PID仪表外，所有的仪表出厂时默认可进行全信号切换。（订货时有注明也可进行全信号切换）
⑵、35-010系列的手操器，PV、SU输入全信号切换只有标准信号，其他信号输入无意义。（为什么？）
⑶、全信号切换输入不包含0-10V信号，若需要，则取消0-5V和(1-5)V,其它信号保留。
⑷、由于30系列的仪表空间小，尽量不要选择全信号切换输入。
⑸、由于结构上的原因，32路巡检仪表尽量不要选择全信号切换输入，信号切换操作很麻烦。
⑹、由于信号测量电路不同的原因，电阻信号输入时，必须确定是两线制还是三线制电阻。
⑺、仪表作为脉冲信号输入时，必须确定：
A)、脉冲信号波形（如正弦波、矩形波、三角波、集电极开路、OC门、开关无源）。
B)、脉冲信号频率范围（如0-1000Hz）。
C)、脉冲信号幅值高低（如高电平5-10V，低电平0-2V）。
⑻、脉冲频率信号输入的仪表，硬件上都具备正弦波、矩形波、三角波、集电极开路、OC门、开关无源信号可切换输入。最高输入频率7000Hz。默认高电平幅值5-24V,低电平幅值0-3V。超出该范围时订货必须咨询技术部门。
⑼、热电偶和热电阻信号输入时，才有断线报警说法。
⑽、选型时对于不同尺寸的仪表，不用考虑输入信号端子够不够的问题，仪表开发设计时就已经确定好了。一般都能满足要求。
2、接线端子
⑴、固定不变的端子：电源、通讯、信号输入、控制/操作输出信号、正/转输出信号、远程按键（增/减键、启动、停止、清零、）状态信号DO、故障信号DI、。
⑵、基本不变的端子：除单显表外变送端子不变。
⑶、最容易变动的端子：报警、馈电（配电）、接地。
⑷、端子变动优先级：在报警、变送、馈电三者之间端子要变动时，优先确定变送端子，其次报警端子，最后馈电端子。
⑸、如何判断端子是否够用
A)、信号输入端子、电源端子不能占用。
B)、根据仪表型号找出输出功能的数量，对照该型号仪表的接线图，若型号上的功能数量小于或等于接线图上功能的数量，则端子可能够用，否则端子就不够用。
C)、90系列外形的仪表，当有三排的接线端子时，继电器功能不能选择在9、10端子上，其他功能按接线图可以选。
例2：仪表型号：WP-D935-010-1212-HLR-MB-PT能生产吗？若不能生产，请帮助选择能生产的型号。

第三节 仪表工作电压
1、仪表220V工作电压
⑴、220V线性电源：仪表是线性电源的,工作电压范围：交流（187-242）V，且只能工作在交流电源，不能工作在直流电源上。
⑵、220V开关电源：仪表是开关电源的，工作电压范围： 交流（80-380）V，直流（100-380）V，即开关电源的仪表可工作在交直流的电源上。
例3：从型号上如何判断仪表是线性电源还是开关电源。
2、仪表直流24V工作电压
⑴、直流24V供电的仪表，其工作电压范围：（20-28）V。
⑵、直流24V供电的仪表，一定是开关电源，故可以用在交流电源上（但在订单上应注明交流24V供电），其工作电压范围也是（20-28）V。
例4：用户欲购一台单显表用于控制烘干箱的温度，温度变送器由单显表供电，其量程范围（-100~500）℃。根据工艺要求烘干箱的温度控制在（200~230）℃之间，超出240℃启动报警系统，低于235℃报警系统解除。同时要求单显表输出（4~20）mA信号给无纸记录仪使用，记录仪的量程范围：0-300℃。仪表的外形尺寸是80X160，双屏显示，直流220V供电。
⑴、根据条件选择符合要求的公司产品并写出型号。
⑵、仪表出厂时用户要求按条件设置好相关参数，请你在下单时加以备注。（要求备注简单明了）
答案1：
1、根据条件选择型号是：WP-DS803-020-12-HL-P-T。
2、仪表出厂时按下列条件设置参数：
显示量程：（-100~500）℃
变送量程：0-300℃
控温范围：（200~230）℃
超出240℃报警，低于235℃解除报警

答案2：
1、根据条件选择型号是：WP-DS803-020-23-HL-P-T。
出厂时输入信号设定在（4~20）mA
2、仪表出厂时按下列条件设置参数：
显示量程：（-100~500）℃
变送量程：0-300℃
控温范围：（200~230）℃
超出240℃报警，低于235℃解除报警

第二章 与新表亲密接触

第一节 WP-XSL智能巡回检测报警仪
（5-80路）
1、主要技术指标
⑴、显示精度：≤±0.2%F.S±1（字） 精度还好！
⑵、A/D转换器：16位 老表只有14位！
⑶、通道数：最多80通道 ，最少5通道。 老表最多32通道！
⑷、每通道巡检时间：最短100ms 老表最短2秒！
⑸、冷端补偿误差：≤±0.2℃ 老表≤±2℃
⑹、冷端补偿范围：0-60℃ 老表0-50℃

2、输入信号类型
⑴、只有标准信号：信号包含（4-20）mA和（1-5）V，订货时需注明电流和电压的通道号。（两种信号现场不能切换）
⑵、只有热电偶信号：信号包含K、S、R、B、N、E、J、T 分辨率0.1℃或1℃
⑶、只有热电阻信号：信号包括 Pt100、Cu50、Cu100、BA1、BA2、G53 分辨率0.1℃
⑷、包含热电偶和热电阻信号：信号包括（同上），现场信号可任意切换。
⑸、包含热电偶、热电阻和标准信号：信号包括（同上），但标准信号在上述的基础上还增加了0-10mA，0-5V两种信号，同样订货时需注明电流和电压的通道号。（标准信号现场不能切换）
3、输出功能
⑴、常规继电器报警： 2个报警点，容量2A；报警方式：上、下限报警。通过参数设定，报警模式还可按如下工作：
A)、报警点1从非报警状态进入报警状态，报警点1动作，并延时（1-50）秒后断开;报警点2只要有一个通道报警，它就一直动作（相当于记忆报警功能）
B) 报警点1从非报警状态进入报警状态，报警点1持续动作，由操作员按减键解除;报警点2同上。
C) 报警点1和报警点2都具备记忆报警功能。
⑵、扩展继电器报警：
A)、若在型号中增加T代码，则仪表从2个报警点扩展到4个报警点，触点容量也是2A；报警方式：也是上、下限报警，报警模式只有记忆报警功能。（没有延时报警功能），该功能只有Modbus-RTU通讯协议。
B)、若在型号中增加TN-2AM011代码，则仪表从2个报警点扩展到4个报警点，触点容量也是2A；报警方式：第1、2报警点为上下限报警，第3报警点为断线报警，第4报警点为断电报警。其各报警点工作状态：
①在所有传感器无断线的情况下，第1、2报警点按正常的上、下限报警工作，第3报警点不工作。
②只要有一路传感器断线的情况下，当仪表未巡检到断线的那路时，第1、2报警点按正常的上、下限报警工作，第3报警点不工作；当仪表巡检到断线的那路时，第1、2报警点不工作，第3报警点工作。
③当仪表从断线的那路巡检到未断线的其他路时，第1、2报警点按正常的上、下限报警工作，第3报警点继续工作。
④只要断电第4报警点就工作。
⑤当仪表巡检到断线的那路时，仪表显示————字符，该功能只有Modbus-RTU通讯协议。
⑶、各通道报警状态指示灯：
A)、闪烁：表示该通道从非报警状态进入报警状态，当报警点1断开，转为常亮。（只有2个报警点的仪表才具备该功能）
B)、常亮：表示该通道处于报警状态。
C)、灭：表示该通道处于非报警状态。
⑷、通讯：硬件：RS232、RS485，软件：协议Modbus-RTU
⑸、打印：结构：一体式打印、分体式打印。打印方式：手动、定时（打印间隔）和报警打印。测量、报警值带单位打印。
A)、打印间隔：仪表停电后，打印间隔从重新上电时起算。最小打印间隔1秒。
B)、打印单位：单位数量有限，超出说明书范围无法打印单位。
⑹、时间显示：大小月、闰年自动调整。停电不影响时钟。
⑺、变送输出、馈电：没有

4、外形特征及安装
⑴、显示屏：双屏红色LED数码管
⑵、显示位数：通道数：2位，测量值：4位
⑶、外形尺寸（铝合金外壳）及安装方式：
A)、160X84X182 横式、竖式 盘装
B)、160X160X182 方形 盘装
C)、318X104X300 横式 盘装、台式

5、供电电源
⑴、交流（160-260）V 110V以上直流也能用！
⑵、直流：(20-28) V 24V交流能用吗？不清楚！

6、亮点
⑴、精度：显示精度：0.2%
⑵、通道：最多80通道
⑶、报警：可扩展4个报警，可选择断线、断电报警
⑷、打印：手动、定时、报警
⑸、外壳：铝合金外壳
⑹、但没有变送功能！！！

第二节 WP-XSL智能巡回检测报警仪
（16路）
1、主要技术指标
⑴、显示精度：≤±0.2%F.S±1（字） 精度还好！
⑵、A/D转换器：16位 老表只有14位！
⑶、通道数：最多16通道。
⑷、每通道巡检时间：最短200ms 老表最短2秒！

2、输入信号类型
⑴、只有热电偶信号：信号包含K、S、R、B、N、E、J、T 分辨率0.1℃或1℃
⑵、只有热电阻信号：信号包括 Pt100、Cu50、Cu100、BA1、BA2、G53 分辨率0.1℃
3、输出功能
⑴、继电器报警： 2个报警点，容量2A；报警方式：上、下限报警。通过参数设定，报警模式还可按如下工作：
A)、报警点1从非报警状态进入报警状态，报警点1动作，并延时（1-50）秒后断开;报警点2只要有一个通道报警，它就一直动作（相当于记忆报警功能）
B) 报警点1从非报警状态进入报警状态，报警点1持续动作，由操作员按减键解除断开;报警点2同上。
C) 报警点1和报警点2都具备记忆报警功能。
⑵、各通道报警状态指示灯：
A)、闪烁：表示该通道从非报警状态进入报警状态，当报警点1断开，转为常亮。
B)、常亮：表示该通道处于报警状态。
C)、灭：表示该通道处于非报警状态。
⑶、通讯、变送、馈电：没有

4、外形特征及安装
⑴、显示屏：双屏红色LED数码管
⑵、显示位数：通道数：2位，测量值：4位
⑶、外形尺寸（铝合金外壳）及安装方式：
A)、外形：160X84X123 横式、竖式
B)、安装方式：盘装

5、供电电源
⑴、交流（85-265）V 110V以上直流也能用！
⑵、直流：(12-36) V 24V交流能用吗？不清楚！

6、亮点
⑴、精度：显示精度：0.2%
⑵、供电：直流12V可工作
⑶、外壳：铝合金外壳
⑷、但没有变送、通讯功能、馈电、没有标准信号输入！！！！！！

第三节 WP-XSL智能巡回检测报警仪
（8路）
1、主要技术指标
⑴、显示精度：≤±0.2%F.S±1（字） 精度还好！
⑵、A/D转换器：16位 老表只有14位！
⑶、通道数：最多8通道。
⑷、每通道巡检时间：最短200ms 老表最短2秒！

2、输入信号类型
⑴、只有热电偶信号：信号包含K、S、R、B、N、E、J、T 分辨率0.1℃或1℃
⑵、只有热电阻信号：信号包括 Pt100、Cu50、Cu100、BA1、BA2、G53 分辨率0.1℃
3、输出功能
⑴、16个报警点： 每路2点共16个报警点，继电器容量2A；报警方式：上、下限报警。通过参数设定，报警模式还可按如下工作：（相当于旧表的D808-010的分别报警功能）
A)、报警点1从非报警状态进入报警状态，报警点1动作，并延时（1-50）秒后断开;报警点2只要有一个通道报警，它就一直动作（相当于记忆报警功能）
B) 报警点1从非报警状态进入报警状态，报警点1持续动作，由操作员按减键解除断开;报警点2同上。
C) 报警点1和报警点2都具备记忆报警功能。
⑵、8路变送输出+8个报警点：每路都有一路变送输出+每路1个报警点。（相当于旧表的D808-020的分别变送功能，另加8个报警点）。
⑶、各通道报警状态指示灯：
A)、闪烁：表示该通道从非报警状态进入报警状态，当报警点1断开，转为常亮。
B)、常亮：表示该通道处于报警状态。
C)、灭：表示该通道处于非报警状态。
⑷、通讯：没有

4、外形特征及安装
⑴、显示屏：双屏红色LED数码管
⑵、显示位数：通道数：2位，测量值：4位
⑶、外形尺寸（铝合金外壳）及安装方式：
A)、外形：160X84X123 横式、竖式
B)、安装方式：盘装

5、供电电源
交流（85-265）V 110V以上直流也能用！

6、亮点
⑴、精度：显示精度：0.2%
⑵、功能组合：
A)、每路分别有2个报警点，但无变送。
B)、每路有1路变送+每路1个报警点
⑶、外壳：铝合金外壳
⑷、但没有通讯功能，没有标准信号输入！！！

WP-XSL系列多路巡检仪功能一览表
型号
通道数
信号
报警
变送
通讯
打印
电源
XSL80
5-80
TC或TR或IC TC+TR
TC+TR+IC
2+2
无
Modbus
有
220或24
XSL16
16
TC或TR
2
无
无
无
220或24
XSL8
8
TC或TR
2×8
无
无
无
220
1×8
1×8
注：三种型号均无配电功能（其实巡检表配电功能无法使用）

第四节 WP-XSE6高精度数字式智能仪表
1、主要技术指标
⑴、显示精度：≤±0.05%F.S±1（字） 精度很高！
⑵、A/D转换器：24位 老表只有14位！
⑶、采样速度：20次/秒 老表3次/秒！
⑷、显示刷新速度：1、5、10、20次/秒可选择
老表1次/秒！
⑸、变送精度：≤±0.2%F.S D/A转换器：16位
老表±0.5%F.S ！ D/A转换器：12位

2、输入信号类型
⑴、标准电压信号：0-5V （1-5）V
⑵、标准电流信号：0-10mA （4-20）mA 0-20 mA
⑶、热电偶：K、E、S、T 分辨率0.1℃
⑷、热电阻：Pt1000、Pt100 分辨率0.01℃
显示范围：（-200.00-500.00）℃
信号引线：三线、四线可选择
⑸、毫伏信号：0-30mV 0-60 mV 0-120 mV

3、输出功能
⑴、继电器报警：2个报警点 容量3A
⑵、集电极开路报警：2个报警点 容量30V/50mA
⑶、上、下限报警、最大值（最小值）上、下限报警
注：该表没有SSR、SCR、可控硅、固态继电器输出！！！
⑷、变送输出：除标准信号外，还有0-10V 光电隔离
变送方式：显示量程变送、最大值变送、最小值变送
⑸、馈电电压输出：12V 24V 负载≤40mA
恒电源输出：恒定电流1.28mA（配电的一种）
⑹、16段折线运算：当输入信号为单调上升的非线性时，可在现场进行标定。在整个测量范围内最多可分16段。
⑺、调整显示亮度：通过操作，实现显示亮度三极可调。
⑻、显示屏显示内容的选择：
A)、切换显示最大值和最小值。
B)、清零显示值
C)、锁定显示值，在执行该功能时，还可选择报警、变送同时锁定或不锁定。
D)、最大值、最小值判断（该功能还不明确）
⑼、通讯：没有

4、外形特征及安装
⑴、显示屏：单屏红色LED数码管
⑵、显示位数：5位
⑶、外形尺寸：96X48X112 横式
⑷、安装方式：盘装

5、供电电源
⑴、交流（85-265）V 110V以上直流也能用！
⑵、直流：没有

6、亮点
⑴、显示：5位显示 热电偶1位小数点 热电阻2位小数点
⑵、精度：显示精度：0.05% 变送精度：0.2%
⑶、采样速度： 20次/秒
⑷、显示刷新速度：1、5、10、20次/秒可选择
⑸、四线制：热电阻输入可接四线制
⑹、16段折线运算：在现场可进行单调上升的非线性信号标定。
⑺、调整显示亮度：显示亮度分三极调整。
⑻、显示内容选择：最大值、最小值、清零、保持等。

第五节 WP-C819多功能数显控制仪
1、主要技术指标
⑴、显示精度：≤±0.2%F.S±1（字），但热电偶在负温区测量时，精度为≤±0.5%F.S±1（字） 精度还好！
⑵、显示分辨率：0.1℃或1℃
⑶、采样周期：12.5次/秒

2、输入信号类型
信号输入含有下列类型
⑴、电流：（4-20）mA 0-20 mA
⑵、电压：0-100mV、0-20 mV、（ -20- 20）mV 、0-1V、（-1 -1）V 、0-5 V 、（1-5）V、（-5-5）V
⑶、热电偶：K、N、E、J、S、R、B、T、Wre3-25、Wre3-26
⑷、热电阻：Pt100、Cu50、Cu100
⑸、远传压力表：0-400Ω
⑹、开关量输入：2路开关量输入，1路用于改变目标值，另1路用于自动转手动切换。（无法进行手动转自动切换）
3、输出功能
⑴、PID控制：
A)、（4-20）mA或（1-5）V控制输出 代码：X1
B)、SSR固态继电器控制信号输出 代码：G1
C)、SCR可控硅过零触发信号输出 驱动电流800mA 代码：W1
D)、SCR可控硅过零触发信号输出 驱动电流200mA 代码：K1
F)、继电器、可控硅、固态继电器控制输出 有吗？
⑵、3个报警点：
A)、1路常开触点 容量：3A(阻性负载) 代码：L1
B)、1路常开/常闭触点 容量：5A(阻性负载) 代码：L3
C)、2路常开触点 容量：3A(阻性负载) 代码：L2
D)、报警类型：上下限报警、上下偏差报警、偏差内报警偏差外报警
⑶、通讯：
A)、通讯方式：RS232和RS485
B)、通讯协议：Modbus-RTU和TC(天辰)
⑷、馈电:
电压等级：12V、18V、24V 负载能力：50mA
⑸、变送：1路（4-20）mA或（1-5）V变送输出 代码：X1

4、供电电源
交流：（85-265）V 110V以上直流也能用！
直流：（9-32）V 24V交流能用吗？不清楚！

5、亮点
⑴、可选择单显表或PID表工作模式。（对代理商有用，对最终用户没用）
⑵、精度：显示精度：0.2%
⑶、采样周期：12.5次/秒
⑷、电压信号输入种类多，包含：0-100mV、0-20 mV、（ -20- 20）mV 、0-1V、（-1 -1）V 、0-5 V 、（1-5）V、（-5-5）V等
⑸、可选择Modbus-RTU协议和天辰协议

第六节 WP-E系列智能数显控制仪
1、主要技术指标
⑴、显示精度：≤±0.5%F.S±1（字） 精度与旧表一样！
⑵、变送精度：≤±0.2%F.S 可能资料有错，变送精度比显示精度还高！
⑶、采样周期：5次/秒 旧表3次/秒

2、输入信号类型（全切换输入）
⑴、电流信号：（4-20）mA、0-10 mA、0-20 mA
⑵、电压信号：（1-5）V、0-5V、0-10V
⑶、热电偶信号：K、S、R、B、N、E、J、T
⑷、热电阻信号：Pt100、Cu50、Cu100、BA1、BA2、G53

3、输出功能
⑴、2个常开报警点：容量：3A(阻性负载) 上下限报警
⑵、变送：可设定输出（4-20）mA、0-10 mA、0-20 mA信号，需要电压信号，必须在仪表接线端子上并联250Ω或500Ω电阻
⑶、馈电:一组24V馈电输出。

4、供电电源
交流：（100-240）V 110V以上直流也能用！
直流：（12-36）V 24V交流能用吗？不清楚！

5、亮点
⑴、信号全切换输入包含0-10V信号。
⑵、采样周期： 5次/秒 （这不算亮点！！！）
⑶、没有通讯功能！！！
功能一览表
型号
精度
位数
信号
报警
变送
精度
通讯
配电
电源
XSE6
0.05-5
TC+TR+IC+MV
2
0.2
无
有
220
C819
0.2-4
TC+TR+IC
+MV+Ω
3
0.5
Modbus+TC
有
220或24
E
0.5-4
TC+TR+IC
2
0.2
无
有
220或24
注：1、C819系列仪表在现场可切换PID功能或单显表功能使用。最多输出功能个数只有4个。

第七节 HPS高精度信号发生器
一、概述：
HPS手持式高精度信号发生器，能输出电压、电流（含电子负载）、电阻、热电偶分度值（可选择冷端补偿）、热电阻分度值、脉冲频率、配电等信号。可用于现场检测仪表的校准和检验，可作为实验室（检定室）的标准信号源，亦可作为综合检定装置的信号发生器。

1、输出信号类型和技术指标
⑴、恒流源信号：0-24.000mA
⑵、电子负载信号：0-24.000mA
⑶、直流电压信号：分0-10.00mV、0-1.2000V、0-12.000V、24V(作为配电使用)四档
⑷、电阻信号：分0-400.00Ω和0-4000.0Ω两档
⑸、热电阻分度值：包含 Cu50（-50~150）℃
Pt100（-200~850）℃ Pt1000（-200~850）℃
⑹、热电偶分度值：包含 R（-40~1760）℃
S（-20~1760）℃ K（-200~1370）℃
E（-200~1000）℃ J（-200~1200）℃
T（-200~400）℃ N（-200~1300）℃
B（400~1800）℃
⑺、脉冲频率信号：包含
矩形波：频率范围（2~10000）Hz 幅值（1~10）V
集电极开路：频率范围（2~10000）Hz 集电极电压小于28V
集电极电流小于50mA。
计数脉冲：计数范围（10-99999）个脉冲

2、其它功能
⑴、输出信号保存功能：将平时常用的信号值保存，需要时快速取出使用，节省时间，共可保存64组数据。
⑵、信号输出快速增加/减少功能：只需按一个键可将当前所输出的信号值快速加到满量程或减到0；也可按一个键在原输出值的基础上，增加/减少25%的满量程量输出，若增加/减少量超出量程范围，则发生器将输出满量程值或零量程值。
⑶、信号输出值微调增减功能：可实现信号输出值微调增加/减少输出。

3、使用注意事项
⑴、发生器请在温度：0~50℃，湿度：（30~80）% 无结露的环境下使用。请不要在易燃易爆的场合使用，更不能在原子能设备、医疗器械等与生命有关的设备上使用。
⑵、在使用电池供电时，若发生器信号输出不稳请及时更换电池。发生器长期不用时，应把电池取出以防损坏发生器。采用AC/DC电源供电时，请不要在雷雨的气象条件下使用，以确保人身安全。请使用本公司专用的AC/DC电源。

4、出厂标配及配件
⑴、出厂标配
出厂标配
型号
数量
主机
HPS手持式高精度信号发生器
1台
电池
AA（1.5V）
4节
用户手册

1本
表笔线（长度1.1米）
黑色 MPC100BB
2支
红色 MPC100BR
1支
表笔夹
黑色 MPC103BB
2只
红色 MPC103BR
1只

⑵、配件（选购）
配件
型号
数量
AC/DC电源适配器
MPC-DK-9.5V-B
1只
冷端传感器
MPC101B
1只

5、型谱表
型号
说明
WP- HPS
-□
-□
-□
-□
手持式高精度系列信号发生器
系列产品
A

A型信号发生器
配件选择

L

选择冷端补偿传感器

N

不选择

T
选择AC/DC电源

N
不选择

第八节 WP-30系列智能温度变送器
1、技术指标
⑴、测量精度：±0.1%F.S
⑵、室温补偿精度±0.5℃
⑶、采样周期：0.1秒
⑷、环境工作温度：
A)、（-40~85）℃（普通型）
B）、（-20~60）℃（隔爆型）
⑸、环境湿度：0~100% 允许冷凝 防护等级按 IP67
⑹、工作电压：（15~36）V DC
⑺、负载电阻：350Ω（24V供电）
⑻、HART通讯协议用连接负载：（250~500）Ω，距离1500米
⑼、电缆密封管/传感器连接螺纹：M20×1.5其他螺纹需使用转接头
⑽、阻尼滤波时间：0~30秒
⑾、液晶显示器：尺寸33×23mm 5位数显示 选择显示温度或变送电流 选择显示温度时，温度单位℃或℉可选择 小数点0~4位可选择

2、信号输入类型
⑴、热电阻：Pt100、Pt1000、 Cu50、 Cu100
⑵、热电偶：S、R、B、K、N、E、J、T、WRe3-25
⑶、室温补偿信号类型：
A)、内部温度传感器（内置Pt100传感器）
B)、外置Pt100 (三线制连接)
C)、固定冷端温度（通过按键设置固定温度，进行室温补偿）

3、主要功能：
⑴、故障电流值报警设置
A）、传感器短路电流设置范围：（3.5~3.75）mA
B）、传感器开路电流设置范围：（21~23）mA
C)、系统故障电流设置值：3.2 mA或24mA
⑵、固定输出电流值：可设置3.8、4、8、12、16、20、20.8 mA，其作用是查看或校准变送器的输出电流精度。
⑶、内部参数设定可从以下三个方面操作
A)、通过面板上的三个按钮操作
B)、用HART手持器。应符合HART 协议5.2版本规约（另购）。
C)、通过上位机安装WidePlus智能温度变送器调测软件（符合HART 协议5.2版本规约）

4、其它
⑴、安装方式：一体式 分体式
⑵、安全等级：普通型 隔爆型（ExdⅡCT6） 本安型（取证中）
⑶、壳体材料：铝压铸件
⑷、传感器保护层材料：不锈钢（304、316）
⑸、外形尺寸：

⑹、选型（供参考）

□
□
□
说 明
WP-30

智能温度变送器系列

1

带HART通讯

2

无HART通讯

A

一体式

B

分体式

S
普通型

D
隔爆型（ExdⅡCT6）

I
本安型（取证中）

第九节 防爆知识初步
1、爆炸：当物体燃烧达到一定程度时，由于瞬间释放大量的热，造成气体激烈膨胀，形成冲击波，并伴有声响，这种现象称为爆炸。

2、爆炸三要素：产生爆炸必须具有点燃源（电火花、热表面等）、爆炸性物质（可燃性气体或粉尘等）、空气（氧气）三个条件。

3、防爆措施：电气设备的防爆技术措施都是基于设法排除爆炸三要素中的一个或多个要素，使产生爆炸的危险减小到一个可接受的程度。

4、防爆型式（手段）：隔爆型、增安型、本质安全型、正压外壳型、油浸型、充砂型、“n”型、浇封型、粉尘防爆型

5、隔爆型
5.1隔爆型“d”:具有隔爆外壳的电气设备称为隔爆型电气设备。如下图：

5.2隔爆外壳必须满足两个基本条件
5.2.1强度特性，即外壳具有足够的机械强度，能承受内部的爆炸压力而不损坏，也不产生影响防爆性能的永久性变形。
3.2.2不传爆炸性，即外壳壁上所有与外界相通的接缝和空隙小于相应的最大试验安全间隙

6本质安全型“i”:本质安全设备是指其内部的所有电路都是本质安全电路的电气设备。即该电路在标准规定条件下，正常工作和故障条件下产生的任何火花或任何热效应均不能点燃规定的爆炸性气体环境。如下图：

6.1本质安全是基于限制电气线路中储能原理为基础的防爆技术，使产生火花的能量小于相应爆炸性环境的最小点燃能量。

6.2本安电路额定值
6.2.1最高开路电压≤35V
6.2.2最大短路电流≤35mA
6.2.3认证参数：由国家防爆电气产品质量监督检验中心提供

7防爆标志
7.1隔爆标志ExdⅡcT6
本质安全型标志ExiaⅡcT6
7.2防爆标志含义
7.2.1“Ex”表示防爆产品
7.2.2“d”表示隔爆
7.2.3 “i”表示本质安全，简称“本安”。
7.2.3.1本安仪表划分级别：本安仪表及关联设备，按其使用场所或相连场所的安全程度可分为ia和ib两个级别。
7.2.3.2 ia级是指在正常工作、一个计数故障和两个计数故障情况下均不能点燃爆炸性气体混合物。
7.2.3.3ib级是指在正常工作和一个计数故障情况下不能点燃爆炸性气体混合物。
很显然ib级本安仪表的安全程度要比ia级仪表差。

7.2.4 “Ⅱc”表示二类C级
7.2.5 “T6”表示温度组别

8防爆适用场合分类
8.1按使用场所和爆炸气体分类
Ⅰ类：适用于煤矿井下的防爆电气设备（甲烷）
Ⅱ类：适用于工厂爆炸性气体混合物场所的防爆电气设备
Ⅲ类：适用于工厂爆炸性粉尘和纤维混合物场所的防爆电气设备
8.2爆炸性气体分级：除煤矿甲烷外，的爆炸性气体分成A、B、C三级。
“A”级代表的气体为丙烷（爆炸性弱）
“B”级代表的气体为乙烯（爆炸性中）
“C”级代表的气体为氢气（爆炸性强）
“Ⅱc”表示适用于爆炸性最强的工厂爆炸性气体混合物场所。

9温度组别划分
9.1按产品的表面温升分为6组，各温度组别与引燃温度的关系如下表：

温度组别
引燃温度℃
点燃特性
T1
t＞450
难

易
T2
300＜t≤450
T3
200＜t≤215
T4
135＜t≤160
T5
100＜t≤120
T6
85＜t≤100

“T6”表示防爆产品的表面温升小于85℃

10防爆标志含义的完整解读
10.1隔爆标志“ExdⅡcT6”的含义：表示该防爆产品具有隔爆性能，适用于爆炸性最强的工厂爆炸性气体混合物的场所，其表面温升小于85℃。

10.2本质安全标志“ExiaⅡcT6”的含义：表示该防爆产品具有本质安全性能，其本安级别为a级，适用于爆炸性最强的工厂爆炸性气体混合物的场所，其表面温升小于85℃。

11爆炸场所分区
11.1：0区是指爆炸性气体环境连续出现或长时间存在的场所，即在正常情况下，爆炸性气体混合物，连续地、短时间频繁地出现或长时间存在的场所。
11.2：1区是指在正常运行时，可能出现爆炸性气体环境的场所。
:11.3：2区是指在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生且仅是短时间存在的场所。
11.4隔爆标志“ExdⅡcT6”和本安标
