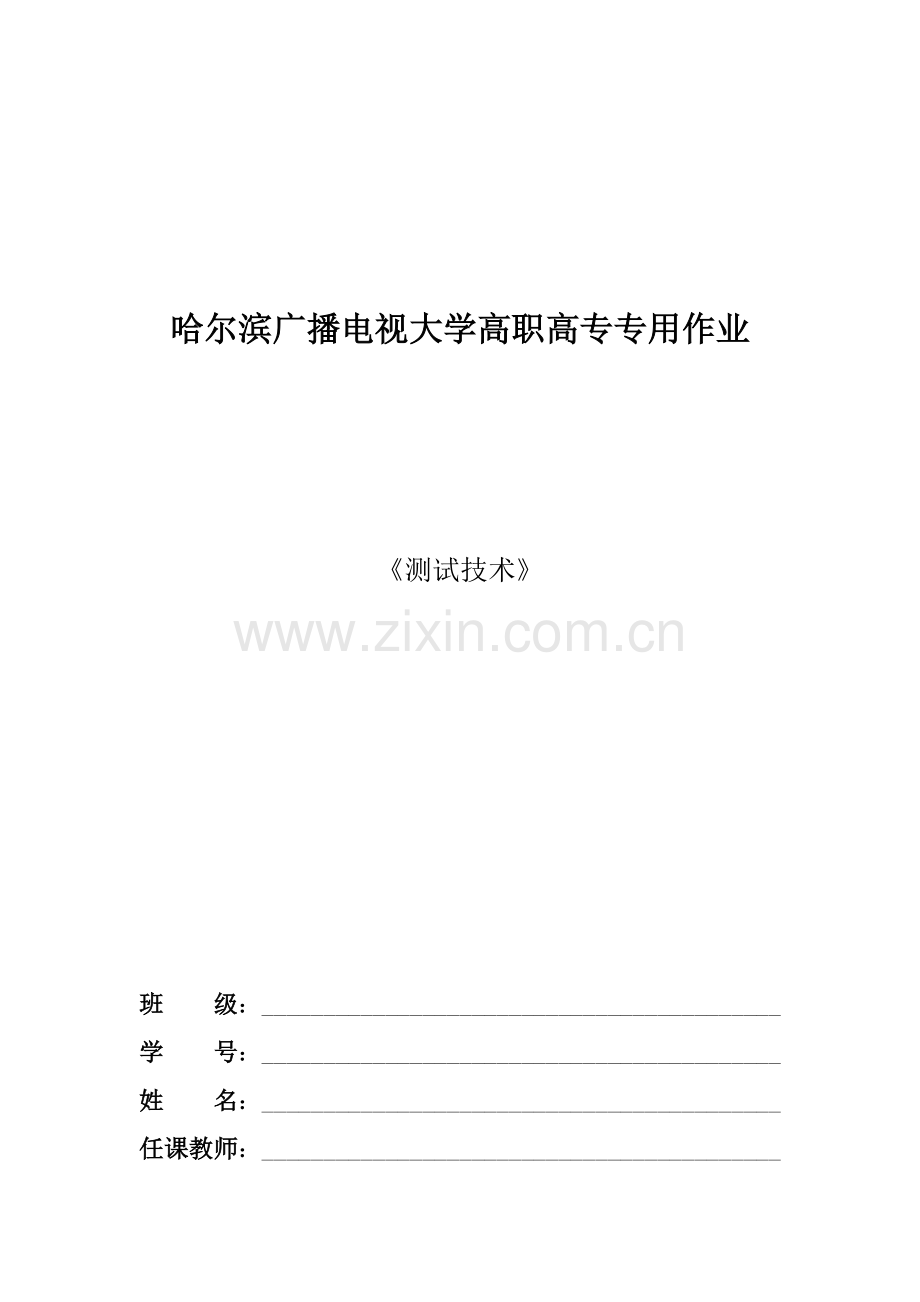

哈尔滨广播电视大学高职高专专用作业

《测试技术》

班 级：__________________________________________
学 号：__________________________________________
姓 名：__________________________________________
任课教师：__________________________________________

作业1
批改教师

批改日期

作业成绩

一．选择题
1、下面哪一个不是科学技术的三大支柱（ ）
A、信息技术 B、材料技术
C、机器人技术 D、能源技术
2、如果被测量不随时间变化，则称这样的量为（ ）
A、静态测试 B、静态量
C、静止量 D、非变量
3、信息的载体称为（ ）
A、承载物 B、通道
C、信号 D、信道
4、信号中除有用的信息之外的部分称为（ ）
A、噪声 B、白噪声
C、干扰 D、无用信息
5、按信号随（ ）的变化规律，可分为确定性信号和非确定性信号。
A、物理属性 B、变化范围
C、取值特点 D、时间
6、满足x(t±nT)=x(t)的信号成为（ ）
A、离散信号 B、周期信号
C、非确定性信号 C、正铉信号
7、利用（ ）可以将周期信号的时域描述转换成频域描述。
A、小波变换 B、拉普拉斯变换
C、高斯变换 D、傅里叶级数
8、非周期信号的频谱是（ ）
A、时域的 B、离散的
C、连续的 D、衰减的
9、系统有哪两大类（ ）
A、离散系统和连续系统 B、确定系统和非确定系统
C、线性系统和非线性系统 D、时间系统和频率系统
10、理想的测试装置是（ ）系统。
A、静态 B、线性时不变
C、动态稳定 D、精确性高的
11、在时域内，测试装置的动态特性可以用（ ）来描述。
A、线性积分方程 B、方程组
C、线性微分方程 D、傅立叶变换
12、实际输出与输入不一致，这种情况称为（ ）
A、误差 B、离散
C、漂移 D、失真
13、不失真测试的实现取决于（ ）
A、测试装置的特性及被测量的大小
B、被测量的大小及环境温度
C、测试装置的特性及所传输信号的频带
D、所传输信号的频带及周围环境
14、理想测试装置的静态输出与静态输入之间为理想的（ ）
A、大小相等关系
B、线性比例关系
C、相位差为零的关系
D、变化完全相同的关系
15、回程误差主要是由装置内部的（ ）所引起的。
A、滞后现象 B、停滞现象
C、爬行现象 D、超前现象
二、填空题
1、 测试是（ ）和（ ）的概括，是人们借助于一定的装置，获取（ ）有关信息的过程。
2、 测试技术是属于信息技术的范畴，它是信息技术（ ）、（ ）和（ ）三个方面的主要组成部分。
3、 基本的测试系统由（ ）、（ ）、（ ）三部分组成。
4、 测试工作的主要目的是要获取关于（ ）的有关信息。
5、 （ ）是事物运动状态和运动方式的反映。
6、 可以用确定的数学函数表示其随时间变化规律的信号称为（ ）。此种信号又可进一步分为（ ）和（ ）。
7、 周期信号的频谱有（ ）、（ ）和（ ）三个特点。
8、 所谓系统，一般指的是由若干个（ ）、（ ）的事物组合成的具有特定功能的整体。
9、 对测试装置特性的研究一般是从（ ）和（ ）两个方面进行的。
10、测试装置的静态特性指标主要有（ ）、（ ）和（ ）三个指标。
11、对于一般的测试目的，若输出信号y(t)与输入信号x(t)之间满足（ ），就称信号的传输是不失真的。
三、简答题
1、测试技术的主要内容是什么？

2、测试技术的发展趋势。

3、测试装置的基本作用。

4、请写出线性系统输出信号y(t)与输入信号x(t)之间的关系。

5、实现不失真测试的条件。

作业2
批改教师

批改日期

作业成绩

一、选择题
1、传感器通常由哪两种元件组成（ ）
A、敏感元件和光电元件
B、机械元件和电子元件
C、转换元件和敏感元件
D、电子元件和转换元件
2、哪种元件是传感器中能直接感受被测量的部分（ ）
A、敏感元件 B、转换元件
C、接触元件 D、弹性元件
3、变阻器式传感器主要用于自动化设备中哪种检测（ ）
A、小位移 B、大位移
C、小速度 D、大速度
4、电阻应变式传感器利用哪种材料进行工作（ ）
A、金属或非金属材料
B、热敏或压敏材料
C、高硬度或高强度材料
D、导体或半导体材料
5、一对平行极板组成的电容器的电容量为（ ）
A、 B、
C、 D、
6、常见的压电材料有哪两大类（ ）
A、压电金属和压电塑料
B、压电陶瓷和压电金属
C、压电晶体和压电陶瓷
D、压电陶瓷和压电金属
7、热电偶是用来测量哪种物理量的传感器（ ）
A、电压 B、位移 C、速度 D、温度
8、1821年，哪位科学家发现了热电效应（ ）
A、赫兹 B赛贝克 C、贝尔 D、富兰克林
9、哪种元件是将光量转换成电量的一种半导体器件（ ）
A、电阻元件 B、热敏元件
C、光敏元件 D、磁敏元件
10、下面哪种材料是典型的气敏元件
A、氧化锰 B、二氧化碳 C、高锰酸钾 D、锑化铟
11、在测试工作中常常利用激光的哪种物理现象进行长度测量（ ）
A、衍射 B、干涉 C、亮度高 D、单色性
12、下面属于模拟传感器的是哪种（ ）
A、光栅传感器 B、角度编码器
C、固态图像传感器 D、红外传感器
13、影响光栅放大倍数的是哪个参数（ ）
A、莫尔条纹间距B B、栅距W
C、光的波长λ D、主光栅与指示光栅的夹角θ
14、光在光纤内的传输是通过哪种形式实现的（ ）
A、全反射 B、漫反射
C、折射 D、反射
15、下面哪个不是莫尔条纹的特点（ ）
A、对应关系 B、放大作用
C、抵消作用 D、平均作用
二、填空题
1、传感器按信号转换特征分为：（ ）传感器和（ ）传感器。按输出参量的状态分：（ ）传感器和（ ）传感器。
2、（ ）传感器是将被测量的变化转换成电阻变化的传感器。
3、 金属电阻应变片的敏感栅由金属导体制成，其工作原理是基于金属材料的（ ）效应。半导体应变片主要有（ ）、（ ）和（ ）三种类型。
4、电感式传感器是一种把被测量的变化转换成线圈（ ）变化的传感器，其工作原理是基于（ ）。按变换方式不同，可分为（ ）、（ ）和（ ）三种。
5、电容式传感器式将被测量的变化转换成（ ）变化的传感装置。主要有（ ）、（ ）和（ ）三种类型。
6、压电式传感器式一种（ ）的可逆换能器，它利用了某些（ ）材料所具有的（ ），既可以把（ ）转换成（ ），也可以把（ ）转换成（ ）。
7、压电传感器有两种灵敏度，分别是（ ）和（ ）。
8、磁电式传感器一般是将（ ）转换成（ ）输出，属于（ ）传感器。主要有（ ）、（ ）和（ ）三种形式。
9、热电偶所产生的热电动势包括两部分：（ ）电动势和（ ）电动势。
10、激光跟随空间坐标测量有（ ）、（ ）和（ ）三种方法。
11、光栅传感器由（ ）、（ ）和光电接收元件所组成。
三、简答题
1、什么是压电效应和逆压电效应。

2、什么是霍尔效应。

3、什么是中间导体定律。

4、传感器的选用根据哪些原则。

四、计算题
某电压式加速度计的固有电容Ca＝500pF，后接前置放大器的输入电容Ci＝200pF，电缆电容Cc＝100pF，在此条件下标定得到的电压灵敏度Se＝120mV/g，试求传感器的电荷灵敏度Sq。

作业3
批改教师

批改日期

作业成绩

一、选择题
1、被测物体振动速度v与多普勒频率△f之间的关系是（ ）
A、△f＝nv/λ B、△f＝2nv/λ
C、△f＝nv/f D、△f＝nλ/ v
2、下面不属于固态图像传感器敏感元件的是（ ）
A、电荷耦合器件CCD B、电荷注入器件CID
C、金属氧化物半导体器件 D、激光传感器件
3、下面哪个不是CCD的主要应用（ ）
A、检测零件尺寸 B、数码相机
C、零件内部探伤 D、机器人的视觉
4、下列哪种描述是错误的（ ）
A、角度编码器是一种数字式传感器
B、角度编码器可以用来测量物体旋转角度
C、角度编码器可以用来测量物体转动惯量
D、角度编码器是一种非接触式传感器
5、下面哪种说法不正确（ ）
A、超声波是人耳听不到的声波
B、温度高于零度的物体才能发射出红外线
C、热辐射包括红外线的辐射
D、红外线是肉眼无法看到的
6、压电式超声波发生器产生的超声波频率由什么决定（ ）
A、交变电压的频率
B、外部环境产生振动的频率
C、干扰信号的频率
D、压电晶片的固有频率
7、信号调理电路的作用不包含下面的哪个（ ）
A、信号放大 B、信号变换
C、测量被测量的大小 D、非线性误差修正
8、测试装置中广泛使用的是哪种电桥（ ）
A、惠斯登电桥 B、爱因斯坦电桥
C、法拉第电桥 D、爱陌生电桥
9、下面哪个不是直流电桥的特点（ ）
A、没有零点漂移，稳定性好
B、电桥的平衡电路简单
C、所需的高稳定度直流电源容易获得
D、可以直接用仪表进行测量显示
10、下面说法正确的是（ ）
A、直流电桥要比交流电桥更加优越
B、带感应耦合臂的电桥是交流电桥
C、电桥无法补偿温度的影响
D、交流电桥易受外界工频干扰
二、填空题
1、光纤传感器分为（ ）和（ ）两类。
2、角度编码器也简称( ),按照不同的测量方式，角度编码器分为（ ）和（ ）两大类；根据测量原理不同，可分为（ ）和（ ）两大类。
3、人耳能听闻的声波频率在（ ）～（ ）Hz之间，频率比此范围低的声波称为（ ），频率高于此范围的声波叫做（ ）。
4、超声波发生器主要有（ ）、（ ）和（ ）三种类型。超声波探伤主要有（ ）和（ ）两种方法。
5、透射式红外探测器为了减少辐射损失，需要在透镜表面蒸镀（ ）。
6、测量电桥是将电阻、电感、电容等参数的变化转换成（ ）或（ ）电流变化的一种电子装置。
7、根据电桥工作时的工作桥臂数量，电桥有（ ）、（ ）和（ ）三种接桥方法。
8、复数阻抗Z可以表示成（ ）、（ ）和（ ）三种形式。
三、简答题
1、固态图像传感器的工作原理

2、码盘的后面为什么通常设置辨向电路

3、超声波传感器都有哪些应用，并简述超声波测厚的原理

4、简述现代传感技术的发展方向

5、简述交流电桥的平衡条件

四、画出有三条码道的绝对式光电码盘

五、推倒直流电桥输出电压的公式，并讲述如何平衡。

作业4
批改教师

批改日期

作业成绩

一、选择题
1、常用的放大电路不包括哪种（ ）
A、通用放大电路 B、功率放大电路
C、整流放大电路 D、测量放大电路
2、运算放大器的特点不包括哪项（ ）
A、运算放大器的开环放大倍数很高
B、运算放大器的输出电压很高
C、运算放大器的输入阻抗很高
D、运算放大器从前级吸取电流很少
3、运算放大器的用途有很多，下面哪个不是（ ）
A、放大微弱的信号 B、用来进行电路运算
C、精密整流 D、电网传输
4、稳压二极管工作时处于哪种状态（ ）
A、反向击穿状态 B、正相导通状态
C、非饱和状态 D、临界导通状态
5、下面哪个不是调制的主要方法（ ）
A、快速调制 B、幅值调制
C、频率调制 D、相位调制
6、下列哪个公式是一阶无源RC高通滤波器的传递函数（ ）
A、 B、
C、 D、
7、数字存储示波器有哪两种工作方式（ ）
A、数字方式和存储方式
B、存储方式和模拟方式
C、示波方式和存储方式
D、数字方式和显示方式
8、下列哪个不是振动的主要参数（ ）
A、方向 B、振幅
C、速度 D、加速度
9、下面的说法正确的是（ ）
A、位移是对长度的测量
B、位移是对角度的测量
C、CCD传感器是用来检测图像的，但也可以用来测位移
D、光纤传感器不能用来测位移
10、不能用来测量压力的是（ ）
A、弹性压力敏感元件 B、超声波发生器
C、应变式传感器 D、电容式传感器
11、A/D转换器的主要技术指标不包括（ ）
A、分辨率 B、量程
C、转换精度 D、输出电压值
12、哪个不是干扰产生影响必须具备的要素（ ）
A、产生干扰的振动 B、干扰源
C、干扰的耦合通道 D、被干扰的对象
13、不是干扰抑止技术的是（ ）
A、屏蔽技术 B、接地技术
C、灭弧技术 D、节流技术
14、数字信号分析方法不包括（ ）
A、幅值分析 B、频谱分析
C、功率谱分析 D、相干函数分析
15、数据采集系统主要有哪些环节组成（ ）
A、前置放大器、数字传感器和采样保持器
B、模拟传感器、放大器和显示装置
C、前置放大器、采样保持器和A/D转换器
D、前置采样器、信号放大器和D/A转换器
二、填空题
1、在测试系统中，用来放大传感器输出微弱电压、电流或电荷的放大电路称为（ ），也称为（ ）。
2、（ ）是指用原始的缓变信号控制特定高频信号的某个特征参数，使这些参数随被测量的变化而变化。用来控制高频信号的缓变信号称为（ ）信号，被控的高频信号称为（ ），经过调制后得到的高频信号称为已调波。从已调波中恢复原始缓变信号的过程称为（ ）。
3、机械振动是一种特殊的（ ）形式，是指机械系统的某些物理量在一定数值附近随（ ）变化的关系。
4、目前，电感式位移传感器中使用最普遍的是（ ）自感传感器和（ ）互感传感器。
5、数据采集过程就是把连续的（ ）信号转换成离散的（ ）信号的过程，一般包括（ ）、（ ）和（ ）三个阶段。
6、虚拟仪器主要由（ ）、（ ）和（ ）三部分组成。
7、按干扰的来源可将干扰分为（ ）和（ ）；按干扰进入测试系统的方式可将干扰分为（ ）和（ ）。
8、根据干扰源的不同情况，屏蔽主要有（ ）、（ ）、（ ）和驱动屏蔽等形式。
三、简答题
1、写出运算放大器的几种基本放大电路

2、简述传感器输出的测量信号的两个主要特征

3、列出实际滤波器的特性指标

4、计算机辅助测试的工作内容主要涉及哪些方面

5、什么是虚拟仪器

6、抑止干扰主要从哪些方面考虑

四、画出运算放大器的反相比例运算电路并求出输出与输入的关系式。
