郑王坟污水处理厂一期工程临设施工方案-讨论稿.docx

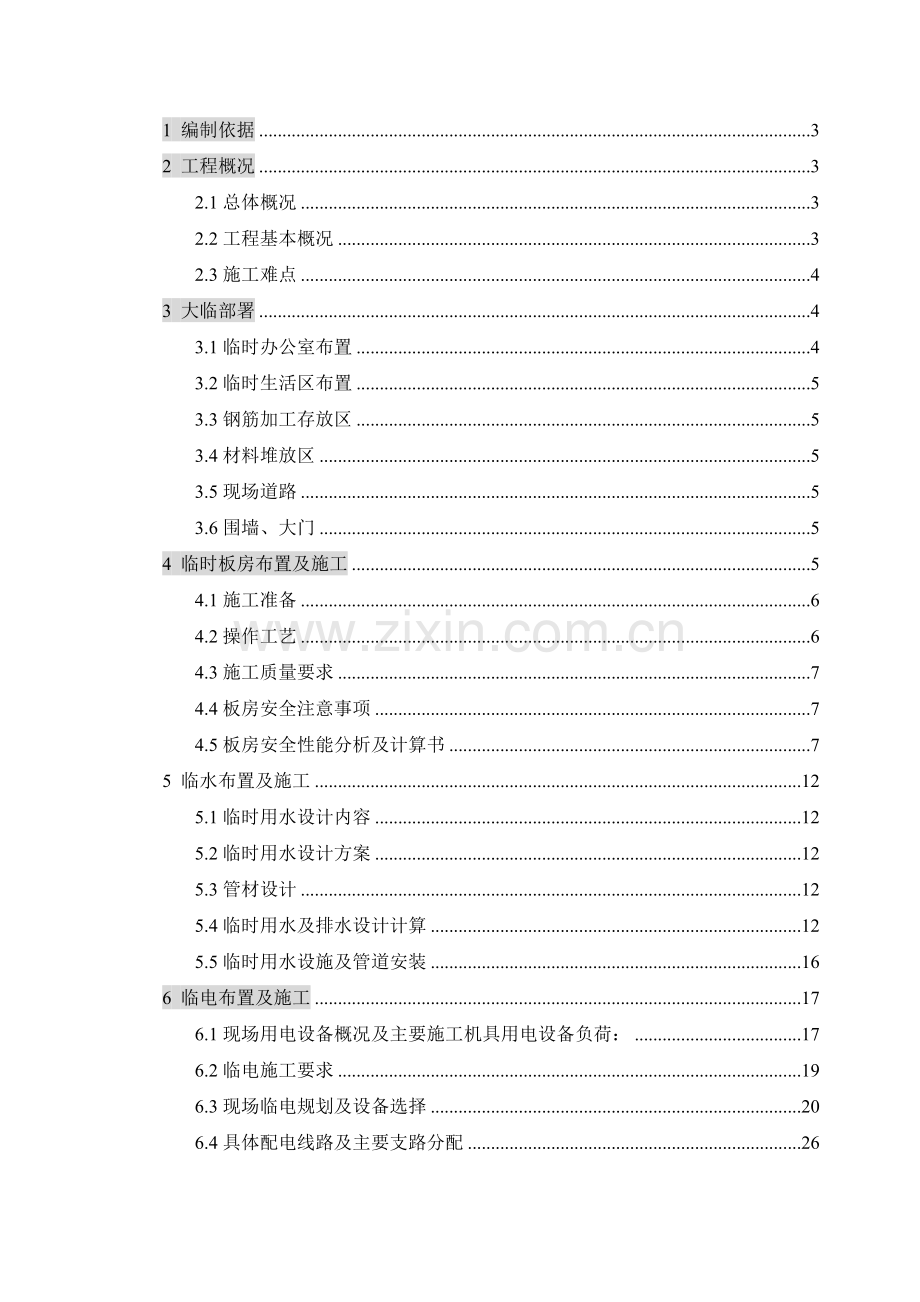

1 编制依据 3
2 工程概况 3
2.1总体概况 3
2.2工程基本概况 3
2.3施工难点 4
3 大临部署 4
3.1临时办公室布置 4
3.2临时生活区布置 5
3.3钢筋加工存放区 5
3.4材料堆放区 5
3.5现场道路 5
3.6围墙、大门 5
4 临时板房布置及施工 5
4.1施工准备 6
4.2操作工艺 6
4.3施工质量要求 7
4.4板房安全注意事项 7
4.5板房安全性能分析及计算书 7
5 临水布置及施工 12
5.1临时用水设计内容 12
5.2临时用水设计方案 12
5.3管材设计 12
5.4临时用水及排水设计计算 12
5.5临时用水设施及管道安装 16
6 临电布置及施工 17
6.1现场用电设备概况及主要施工机具用电设备负荷： 17
6.2临电施工要求 19
6.3现场临电规划及设备选择 20
6.4具体配电线路及主要支路分配 26

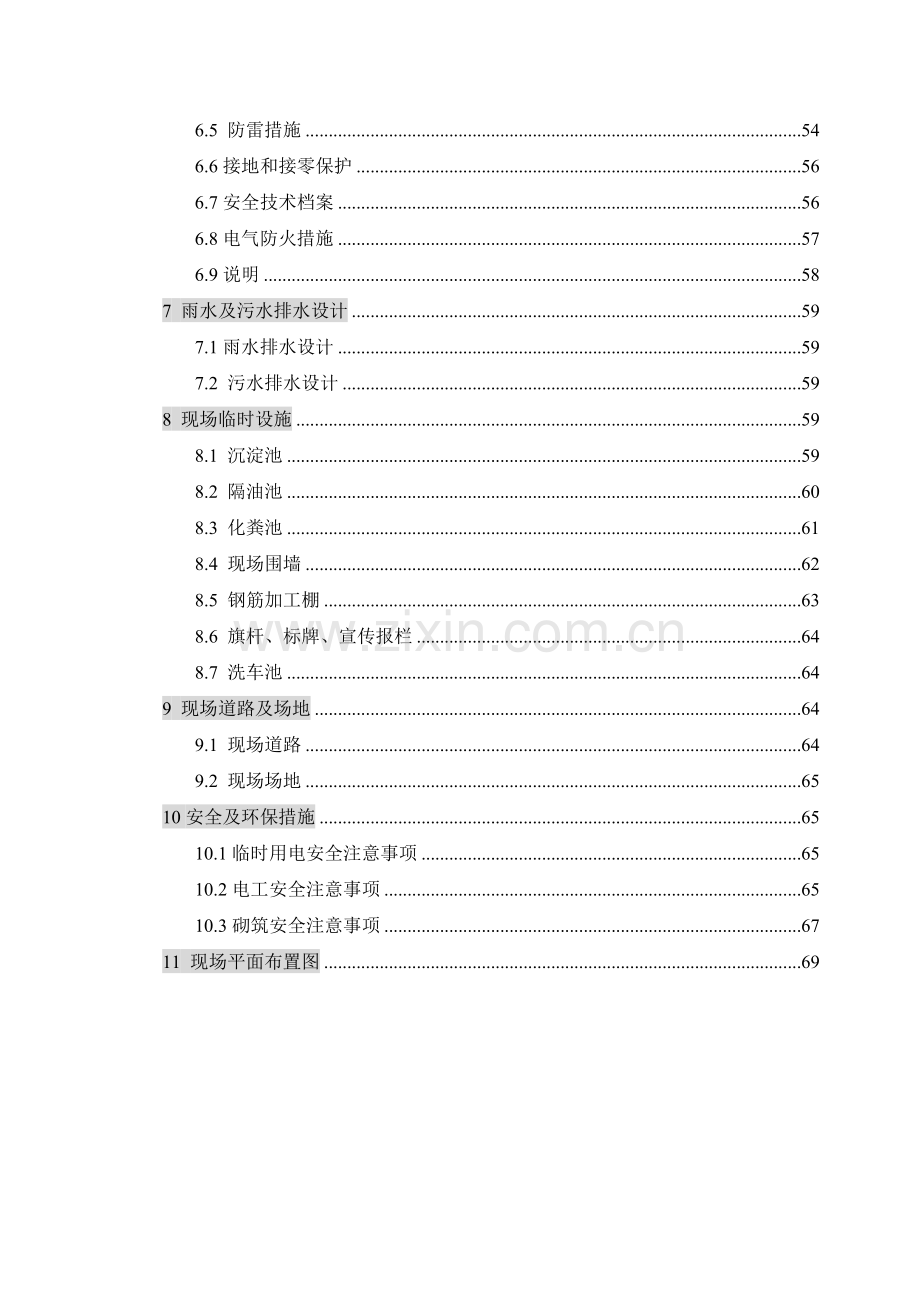

6.5 防雷措施 54
6.6接地和接零保护 56
6.7安全技术档案 56
6.8电气防火措施 57
6.9说明 58
7 雨水及污水排水设计 59
7.1雨水排水设计 59
7.2 污水排水设计 59
8 现场临时设施 59
8.1 沉淀池 59
8.2 隔油池 60
8.3 化粪池 61
8.4 现场围墙 62
8.5 钢筋加工棚 63
8.6 旗杆、标牌、宣传报栏 64
8.7 洗车池 64
9 现场道路及场地 64
9.1 现场道路 64
9.2 现场场地 65
10安全及环保措施 65
10.1临时用电安全注意事项 65
10.2电工安全注意事项 65
10.3砌筑安全注意事项 67
11 现场平面布置图 69

1 编制依据
1.1郑王坟污水处理厂一期工程施工组织设计
1.2郑王坟污水处理厂一期工程现场平面布置图
1.3主要施工规范、规程、标准
类别
名 称
规范编号
1
《建筑电气安装工程施工质量验收规范》
GB 50303-2002
2
《电气装置安装工程电缆线路施工及验收规范》
GB 50168－92
3
《电气装置安装工程接地装置施工及验收规范》
GB 50169－92
4
《给水、排水管道工程施工及验收规范》
GB 50268－97
5
《建设工程项目管理规范》
GB 50326-2001
6
《建筑设备安装图集》
91SB系列
7
《建筑电气通用图集》
92DQ系列
8
《等电位联结安装图集》
02D501/2
9
《施工现场临时用电安全技术规范》
JGJ 46-2005
10
《建筑施工安全检查标准》
JGJ 59-99
11
《建筑安装分项工程施工工艺标准》
DBJ/T-26-2003
12
《建筑安装工程施工质量验收统一标准》
GB50300-2001
13
《建筑给水排水及采暖工程施工质量验收规范》
GB 50242-2002
2 工程概况
2.1总体概况
2.1.1工程名称：郑王坟污水处理厂一期工程
2.1.2工程地点：北京丰台区郑王坟附近
2.1.3建设单位：北京城市排水集团有限责任公司
2.1.4监理单位： 北京北资监理公司
2.1.5施工单位：北京城建集团有限责任公司
2.2工程基本概况
本工程由4个MBR生物滤池、4个MBR生物膜池及抽吸泵间、粗格栅及进水泵房、细格栅及曝气沉砂池、初沉池、臭氧接触池、清水池、储罐棚、1个总变电室、11个分配电室、鼓风机房及综合楼、泡沫消防加压水泵房、甲醇储罐加药间、臭氧氧气制备间、液氧储罐间、厌氧氨氧化车间、储气柜、3个生物臭氧间、污泥干化车间、污泥综合处理间、脱硫设备间、储泥池、锅炉房、消化池等单体组成。总建筑面积000000 m2。土方量000万方，混凝土为60万方。施工工期为0000天。
施工现场南侧临近通久路，西临槐房路西路，东临槐房路，北侧临南四环公益西桥，我方施工区域为新规划的郑王坟处理厂内。生活区12栋，每栋2层，宿舍约360间，高峰期施工及管理总人数约3000人。初定于施工场地基坑外西南侧，占地面积约为62000 m2，设在厂区一期工程红线外，使用期限初定至2016年底。钢筋加工场设置16处，模板存放场地设置2处，周转材料存放场地设置2处，场地设置位于生物滤池、粗细池、清水池、综合楼现场基坑硬化路面四周，占地面积约为12000m2。办公区及配属用房布置在场地内西北侧，占地面积约为1000 m2。现场四周为料场及钢筋加工区，四周设循环路。现场施工道路采用C15混凝土，厚度15cm，路宽5m。
2.3施工难点
1．由于施工区用地大，办公区、生活区可用地有限，在保证正常工作用地的情况下还要避免与施工产生交叉作业，造成安全隐患。因此，如何有效利用场地并合理布置办公区成为了现场临建的难点之一。
2．基于开发商整体部署思路，场地周边可利用土地利用期较短，生活区、钢筋加工场在工程竣工前均需搬一次家。为了避免多次搬迁造成的时间、财力和精力上的损失，综合考虑建筑物的使用功能和使用期限，临时建筑物的选址布局也成为了一个难点。
3 大临部署
郑王坟污水处理厂一期工程临时办公、住宿用房，本着经济、实用的原则，在充分考虑地下施工，项目管理人员办公，项目施工人员住宿情况及将来地上部分施工的整体情况下，临时办公区及住宿区布置如下：
3.1临时办公室布置
临时办公室布置为：在施工现场西侧靠北沿外围墙敷设现场管理人员办公室，双层布置，使用临时活动板房搭设。临时办公室北侧附设配属用房，餐厅、食堂、试验室，办公室南侧设置配属用房、会议室、男、女厕所等，双层布置，使用活动板房搭设。活动板房首层层高3.1m，二层层高2.7m，檐高5.8m。办公区周围搭建带城建标的临时围挡。
考虑公司整体CI形象要求，办公区及现场道路周围全部为硬化地面，地面采用C15混凝土，厚度15cm，并建有花坛、草坪、宣传栏及旗杆。设有消防栓及防护箱。
3.2临时生活区布置
临时生活区布置为：在施工现场西侧南部设置务工人员生活区，包括住宿区、务工人员食堂，住宿区照明采用36V安全电压，每间房内设置1个16A空调插座，宿舍区集中设置4处专用手机充电柜。宿舍楼使用临时板房搭设，三层布置；食堂为单层板房。浴室、卫生间及临时小卖部4个，满足消防要求。食堂、浴室、卫生间采用240mm厚红砖砌筑。具体尺寸见附图；生活区内设有消防栓，及照明设备。生活区全部为硬化地面，采用C15混凝土，厚度15cm。
3.3钢筋加工存放区
钢筋加工区布置为：在施工现场基坑四周设置，共计面积约60000m2，内设临时道路，加工场地铺10cm厚碎石或进行路面硬化，设排水沟，通往市政管线。加工场具体尺寸见附图。
3.4材料堆放区
材料堆放区布置为：在施工现场南侧，住宅楼与南侧围墙中间，面积约2000 m2。场地铺10cm厚碎石或硬化路面，由中间向两侧找1%坡，一侧坡向市政排水沟，另一侧坡向临时路旁排水沟。
3.5现场道路
现场道路具体布置位置见平面图。临时道路面层为C15混凝土，厚15cm。临时道路宽为5～8m，最小宽度为4.5m。
3.6围墙、大门
办公区及生活区西、北南侧使用砖墙，东侧使用城建围挡。大门处设置出入岗亭，保安值守。大门门墩用砖砌筑喷涂城建标。
4 临时板房布置及施工
现场办公室、配属用房、工人宿舍楼均采用拼装活动板房。活动板房施工方法如下：
4.1施工准备
1．材料及机具：水刷石板板材，石膏板，屋架，立柱，连接螺母垫片，预制楼板，楼梯，栏杆，石棉瓦，脊瓦，电焊机，焊条，水泥，铁抹子，沟缝条等。
2．作业条件：
⑴板房基础已施工完。
⑵熟悉图纸，按要求检查已加工好的门窗规格，隔断板，并已运至现场。
4.2操作工艺
1．.工艺流程：
底层骨架支立→安装板材→安装门窗→安装楼梯→铺楼板→立2层骨架→安装板材→安装门窗→铺设屋面瓦→外墙搭架子沟缝门窗玻璃安装→2层内墙保温→2层吊顶→2楼面→1层保温→1层吊顶→1层地面→验收
2．底层骨架支立：骨架支立从边跨开始，立柱根部用胀栓与基础连成一体，支立时第一榀支架两边用临时斜杆(不大于600)与地面支牢，顺序支撑第二榀，与用螺栓角钢与第一榀构架连成整体，并在最下层每两根立柱间先安装一层水刷板材，由此向前推进顺序安装到最后一榀屋架。
3．安装板材：构架形成后，开始安装板材，板材从底层开始一层一层向上安装，采用螺母垫片与立柱连成一体，当超过人体高度时，必须搭设脚手架满铺脚手板进行操作。
4．安装门窗：在设计有门窗处，不安装板材，直接安装门窗，采用螺母垫片与立柱连成一体。
5．底层板材及门窗安装完成后，开始安装楼梯，开始铺设楼板。并在楼内侧进行上层架子架立，板材及门窗安装。
6．板材安装完成后，开始铺设盖瓦，盖瓦采用石棉波型瓦，安照先下后上，从一端开始顺序铺设的方法进行施工，瓦片与屋架采用卡扣连接，每片瓦与屋架连接不小于6个点，相临两片瓦之间重叠100mm，出檐不小于250mm。盖瓦时必须铺设通角手板在屋架上以方便人员走动，人员不得踩在盖瓦上进行走动，脊瓦覆盖随着片瓦顺序向前推进。
7．外墙及屋面施工完后，进行外墙板缝的沟缝及门窗玻璃安装：沟缝采用水泥砂浆不，沟缝前先栓查各卡扣，螺丝是否有松动，然后将沟缝处水刷石板润湿，再放尺杆嵌缝、抹灰，再拿角钢切成直线。门窗玻璃先上好卡子，然后用油膏嵌好，并抹成45度角。
8．内墙单面水刷石板加石膏板隔断内夹保温聚苯板。板面上括双层腻子。
9．吊顶采用石膏板，腻子封口，施工时必须用铁丝与屋架连接牢固，整体在同一水平面上。
10．楼地面均采用砼浇筑，浇筑时要振捣密实，表面平整，压成光面。
4.3施工质量要求
1．骨架立柱上下垂直一线，连接牢固无松动，骨架间焊接采用满焊，不得采用点焊连接。
2．板材与骨架连接无松支动，板材安装时横平竖直，拼缝严密。
3．门窗安装无松动，方正，门窗保证密实，安装间隙不得过大得大于3mm,玻璃安装必须放卡子，油膏必须饱满成45度角。
4．板缝沟缝必须上下通直，方正，宽窄统一。
4.4板房安全注意事项
1．进入施工现场带好安全帽，登高作业必须系安全带并做好挂。
2．施工现场禁止吸烟。
3．不得在工作面打闹。
4．人员上下必须走楼梯。
5．夜间不得从事登高作业。
6．用电时必须有专业电工持证操作。
7．使用电焊必须有看火人，配备灭火器材。
4.5板房安全性能分析及计算书
按照国家有关规范和规程，对不同规格的活动板房的结构安全性能进行分析。具体内容包括：1、承载能力分析，即在竖向荷载和水平风荷载作用情况下，结构构件强度和稳定性分析；2、正常使用分析，即在竖向荷载和水平风荷载作用情况下，结构的整体变形和构件局部变形、挠度分析。
4.5.1分析方法简介
对于轻钢活动房这类临时性建筑物，在进行结构的承载能力分析时，应考虑荷载效应的基本组合，用荷载设计值进行计算；在进行正常使用分析时，应考虑荷载的短期效应组合，采用荷载标准值和容许变形值进行计算。
（一）承载能力分析
在对结构进行承载能力分析时，除了验算每个构件的强度外，还要验算构件的整体稳定性、局部稳定性以及受压构件的容许长细比等，其中构件的强度验算和构件的整体稳定性验算可用下列表达式：
roS≤R
式中：ro — 结构重要性系数；
R — 结构构件的承载力设计值；
S — 荷载效应组合的设计值；
上式中的荷载效应组合设计值S应按下式确定：
S = rGCGGK+Ψ∑rQiCQiQiK
式中：rG — 永久荷载分项系数，一般取1.2，当对结构有利时取1.0；
rQi — 第i个可变荷载的分项系数；
CG,Cqi— 永久荷载、第i个可变荷载的荷载效应系数；
GK,QiK— 永久荷载、第i个可变荷载的标准值；
Ψ — 可变荷载组合系数，当有两个或两个以上的可变荷载参与组合但其中包括风荷载时，取0.85，其他情况则取1.0；
根据活动房的实际受力情况以及可能可变荷载，我们主要计算了以下三种荷载组合情况下的结构受力情况：
(1)S = 1.2CGGG+rLCQLQL
(2)S = 1.2CGGG+rWCQWQW
(3)S = 1.2CGGG+0.85(rLCQLQL+rWCQWQW)
式中：rL，rw — 屋面和楼面活荷载、风荷载分项系数，取1.4；
CQL，CQW — 屋面和楼面活荷载、风荷载的荷载效应系数；
GG，QL，QW — 屋面和楼面永久荷载、活荷载、风荷载的标准值；
（二）正常使用分析
对活动房进行正常使用分析时，主要验算行架在竖向荷载作用下的挠度以及柱在水平风荷载作用下的水平位移，用下列表达式：
rOS≤R
上式中的荷载效应组合设计值S应按以下式确定：
S = CGGG+∑ΨciCQiQiK
式中：Ψci — 第i个可变荷载的分项系数；
针对活动房的实际情况，在进行正常使用分析时，主要考虑了以下三种组合情况下的结构变形：
(1) S = CGGG+CQLQL
(2) S = CGGG+CQWQW
(3) S = CGGG+0.35(CQLQL+CQWQW)
计算模型
几何形状
计算模型中，只考虑将主骨架作为受力结构，四周的围护结构虽然对结构实际起一定的约束作用，为偏安全考虑，在本次分析的计算模型中不予以考虑。
物理参数
活动房的结构骨架主要包括行架 、柱等构件组成。
荷载
在计算模型中主要考虑了三种荷载，恒载、活荷载、风荷载，活荷载包括屋面活荷载和楼面活荷载，其中屋面活荷载取0.5kN/m2,楼面活荷载取2.0kN/m2。北京地区的基本风压为0.45kN/m2，沿海地区的基本风压取为0.6kN/m2,地面粗糙度按B类考虑，风荷载按横向、纵向分别作用在结构上考虑。
4.5.2分析结果
根据上述分析方法和计算假定，我们对活动房的组合形式结构，按照沿海地区的风荷载进行了结构安全性能分析，即承载能力分析和正常使用分析。
（一）承载能力分析
在有限元计算分析结果的基础之上，整理了活动房结构内力分布及构件相应的承载能力（如表1所示）。
表1两层活动房承载力验算结果
(a)横向风荷载作用下构件承载能力分析结果
构件
最大应力(N/mm2)
材料强度(N/mm2)
长细比
允许长细比[λ]
整体稳定性
局部稳定性
λx
λy
楼面行架
40
215
—
—
—
满足
满足
屋架
36
215
—
—
—
满足
满足
联系梁
165
215
—
—
—
满足
满足
角柱
92
215
69.0
69.0
150
满足
满足
边柱
102
215
85.7
123
150
满足
满足

(b)纵向风荷载作用下构件承载能力分析结果
构件
最大应力(N/mm2)
材料强度(N/mm2)
长细比
允许长细比[λ]
整体稳定性
局部稳定性
λx
λy
楼面行架
24
215
—
—
—
满足
满足
屋架
34
215
—
—
—
满足
满足
联系梁
170
215
—
—
—
满足
满足
角柱
56
215
69.0
69.0
150
满足
满足
边柱
89
215
85.7
123
150
满足
满足
山墙柱
45
215
123
85.7
150
满足
满足

分析结果表明，二层活动房在不大于0.6kN/m2风荷载的作用下，承载能力满足有关规范规定；由于北京地区风荷载为0.45kN/m2,可以判断二层活动房的承载能力也满足有关规范规定。
正常使用分析
表3列出了活动房在基本风压为0.6kN/m2的沿海地区的正常使用分析计算结果以及与规范规定的对比。
表3 两层活动房变形验算
构件
横向风荷载作用下
纵向风荷载作用下
实际位移或挠度
容许位移或挠度
实际位移或挠度
容许位移或挠度
角柱
H/156
H/150
H/170
H/150
边柱
H/160
H/150
H/160
H/150
柱
—
H/150
H/160
H/150
楼面行架
L/1600
L/400
L/2300
L/400
屋面行架
L/1300
L/250
L/4700
L/250
分析结果表明，二层活动房在不大于0.6kN/m2风荷载的作用下，基本满足有关规范的正常使用要求；由于北京地区风荷载为0.45kN/m2,可以判断二层活动房的承载能力也满足有关规范的正常使用要求。
结构安全性能分析结论
为了较全面地了解活动房的结构安全性能，对二层活动房进行了定量的分析。在大量的计算、分析基础上，认为计算结果可以定性地反映结构的基本性能。
现总结如下：
结构承载能力分析
在北京地区(基本风压为0.45kN/m2)和风荷载不大于0.6kN/m2的沿海地区，地面粗糙度类别为B类，二层活动房的承载能力满足规范要求。
正常使用分析
在北京地区(基本风压为0.45kN/m2)和风荷载不大于0.6kN/m2的沿海地区，地面粗糙度类别为B类，二层活动房变形满足规范的正常使用要求。
3.5.3计算简图

5.1临时用水概况
给水系统：本工程临时给水系统由甲方提供市政管道，按场地周边现状市政管路位置（见附图）布置临时用水管路.
给水管道采用热镀锌钢管，焊接。
管道连接参照91SB3给水工程，施工时根据具体情况与甲方协商调整。
5.2临时用水设计方案
5.2.1消火栓系统
因为本工程施工区域接近45，假设同时发生火灾的次数为2次，则消防用水的定额取20L/S  （—消防用水施工定额），室外消火栓按不大于120 m的间距布置，消火栓规格为SX100－1.6。
5.2.2生活、生产给水系统
根据需要由现场消防主管预留甩口，分别供给办公区、施工人员宿舍、厕所、食堂、其余生产用水等。施工现场各预留用水点的支管不单设阀门井，只在入户后的立管上设阀门控制。
5.2.3排水系统
本方案设计污／废水合流排放。下水排污点位于？？施工作业人员宿舍区位于东北侧建筑红线及绿线内，设有6个独立宿舍单元，每个单元设置一个化粪池，化粪池紧贴建筑红线排布。每个化粪池按实际使用人数为500人考虑，清掏周期是4个月，选用4号化粪池，有效容积是20m3。隔油池靠近食堂，食堂污水经隔油池处理后进入排水系统。
5.3管材设计
本方案室外给水管采用焊接钢管，生活区及办公室等的生活给水管道采用热浸镀锌钢管，室内消防及生产用水管道采用焊接钢管。排水系统采用素混凝土管或双壁波纹管。
5.4供水及排水参数计算
5.4.1施工总用水量的确定
1、计算公式

—施工用水量（L/S）
—未预计的施工用水系数（1.05～1.15）
—年（季）度工程量（以实物计量单位表示）
—施工用水定额
—年（季）度有效作业天数
—每天工作班数
—用水不均衡系数，取1.5
2、工程实物工程量及计算系数确定
由于工程结构施工阶段施工用水量大，故主要以混凝土工程量为计算依据，混凝土养护用水定额取400升/立方米；拟定结构及前期阶段施工工期为300天；每天按照1.5个工作班计算；因此：
=1.15
=600000立方米
=400升/立方米
=300天
=1.5班
=1.5
3、工程总用水计算

31.9
4、生活总水量计算
高峰期作业人数拟3000人，施工现场生活用水定额（），施工现场生活用水不平均系数取1.50，每天作业班数取1.5。

5、办公区总用水量

―办公区生活用水量（L/S）
―办公区人数（拟定150人）；
―办公区昼夜全部生活用水定额（80～120升/人），取80升/人
―办公用水不均衡系数（2.00～2.50），取2.0

6、生产及生活总用水量

7、总用水量计算：
∵
∴计算公式：
由于总用水量还应加上10%的管网漏水量，故此总用水量
5.4.2给水主干管管径计算
1、计算公式

其中：—水管管径（m）
—耗水量（m/s）
—管网中水流速度（m/s）
2、消防主干管管径计算

其中：消防水管中水的流速经过查表：
由以上计算结果可以确定，消防管道管径可以取100mm。
3、施工用水主干管管径计算

其中：—水管管径（m）
—耗水量（m/s）
—管网中水流速度
其中：耗水量Q经过前面计算：
管网中水流速V经过查表：

4、给水主干管确定：
由于施工用水及消防用水采用同一管线供水，因此根据消防用水的有关管理规定，供水水管管径确定为150mm，以满足消防及施工用水使用。
5、供水支管选择
办公区用水量，经过查表选择管径D=40mm（ 经过查表水的流速V=1.03m/s符合规定的要求）。
生活区用水量计算，经过查表选择管径D=80mm（ 经过查表水的流速V=1.03m/s符合规定的要求）。
5.4.3生活污水排水量的计算
按照建筑给排水设计规范GB50015-2003，参考工业企业生活污水排放量的设计规范，对于一般车间污水设计最大流量计算如下：

其中，Q—最大设计流量L/S
q—每班每人最大污水量定额25L/人·班
N—最大班工人数，为3000人
K—总变化系数，取2.3
T—每班工作时间，取8
宿舍区污水流量：

办公区污水流量：

5.4.4生活污水管道管径确定
设污水流速，故此
施工人员宿舍区总管管径：，为防止意外情况，宿舍区总管管径取650mm。
由于施工人员设置6个单独排水区域，故此单个区域排水管道的管径，取250mm.。
办公区总管管径：，为防止意外，办公区总管管径取150mm.
5.5主要施工方法
5.5.1临时给水系统管材采用热镀锌钢管，焊接。
5.5.2给水引入管与排水排出管的水平净距不得小于1米。给水与排水管道平行铺设时，两管间的最小水平净距为500毫米。交叉铺设时，垂直净距为150毫米，给水管应铺在排水管上面，如给水管必须铺在排水管下面时应加套管，其长度不应小于排水管径的3倍。
5.5.3.给水横管，宜有0.002-0.005的坡度，坡向泄水装置。
5.5.4给水管道上的阀门、压力表，其耐压等级采用1.0Mpa，给水管道管径小于或等于50mm，采用铜截止阀；管径大于50mm，采用对夹蝶阀。
5.5.5给水管道埋深在冻土层以下，引上部位及外漏部位设置防冻保温，采用橡塑海绵保温材料，厚30mm。
5.5.6给水管道在交付使用前需用水冲洗。冲洗时，直到出口水色和透明度与入口目测一致为合格。
5.5.7系统试压：给水系统应在试验压力下（给水试压为1.5倍市政给水压力，不小于0.6Mpa）十分钟压力降不大于0.05Mpa，然后试验压力降至工作压力做外观检查，各连接处不得渗漏为合格。
5.6施工安全技术措施及成品保护
5.6.1施工安全措施：
严格执行国家有关安全生产的管理条例。项目经理、工长、班组长时施工生产的指挥者，同时又是各级安全生产责任者，坚决贯彻管生产必抓安全这一基本原则，安排和检查施工任务时，必须安排和检查安全生产工作，现场设安全员若干名，负责日常安全检查。
常规项目施工要严格执行标准工艺。
在向施工班组下达任务时，必须下达书面的安全措施较低，扼要的说明施工中的安全要点，班组长每日班前要口头交底，安全交底应有针对性，不可泛泛而谈。
任何人不戴安全帽不得进入现场，进入工地要走安全通道，严禁酒后作业，凡从事2米以上工作时，需系好安全带，高空行走防止踩空，煨管时要背向楼心，以防闪坠。严禁危险区域停留和作业。
从事电气焊人员必须持上岗证，配备相应劳保用品，用火首先开用火证明，用火现场周围要清理，易燃物设专人看火，配备相应消防器材，同时注意气焊回火、电弧光打眼。
氧气、乙炔瓶工作间距不得小于5米，氧气瓶不得暴晒、倒置、平放，禁止沾油，电焊机应单独设开关，外壳应接地，一次线小于5米，二次线小于30米，压线应牢固，安装防护罩，回路接地，焊把线应无破损绝缘良好，电焊机应有防潮、防雨、防砸措施。
施工现场严禁吸烟，现场必须严格用火制度，现场各种消防器材齐全，禁止挪用。
高空作业严禁抛掷物料，同时注意高空掉物伤人，遇有雷雨及大风天气不得进行高空露天作业及使用电气焊施工。
使用高凳或梯子作业时，先检查其有无破损，用时架稳拴好防滑绳，禁止俩人在同一高凳或梯子作业，并不得在梯子最高一步上操作。
通电试运行时所用配电装置及线路必须经检查接线正确无误，绝缘良好后方可临时通电，并在主要部位挂“有电危险”警告牌，试灯时处理故障严禁带电操作。
5.6.2成品保护：
要对参加施工人员加强教育，提高其素质。
管道安装中断应及时封堵，对安装好的管道设备采取防表面污染措施。（3）设备、管材等搬运过程中及时保护。
5.7工程施工中的质量控制
5.7.1质量保证措施：
执行暖卫《建筑工程施工质量验收统一标准》《建筑给排水及采暖工程施工质量验收规范》和华北标办的施工图集等国家规范、标准及图纸设计要求；
对各施工人员要加强质量意识教育，不断增强工作责任心。
制定材料设备的进场检验制度；
协调施工过程中的各配合环节；
5.7.2质量保证体系：
水暖技术员：周安林；
水暖工长：李学军
5.7.3产品标识和可追溯性：
不准使用为检验产品、不合格产品及废品，没有合格标识的产品；
未标识的机械设备视为处于不合格状态；
施工现场未标识的周转材料均视为不合格；
5.7.4不合格品的控制及纠正、预防措施：
轻微不合格品可由技术人员、质量人员处理，严重不合格要报主任工程师或公司技术部/质量部；
技术员制定的纠正措施由主任工程师审批，主任工程师制定纠正措施报技术部审批；
预防措施应反映在作业指导书中。
6 临电布置及施工
6.1现场用电设备概况及主要施工机具用电设备负荷：
根据本工程用电设备多，同期施工使用电气设备可能性较大等特点，做如下安排：
1打围护桩：准备4套250KVA打桩机，为挖基坑做好准备。电源取自分配电箱专用开关。
2垂直运输：结构阶段准备在MBR生物池，沉淀、初沉、臭氧、清水池及MBR膜池、抽吸泵间的基坑底处设16台QTZ6518塔吊提供垂直运输；设备开关箱电源取自分配电箱专用开关。
2砼工程：主要采用商品砼，现场设12个砼泵和9台砂浆搅拌机，电源取自配电箱专用开关。
3 钢木加工：钢筋加工在基坑四周设置16处，钢筋连接采用冷挤压，每处设钢筋切断机、钢筋调直机，钢筋弯曲机、钢筋套丝机各1套；木加工设置4处，每处设电刨、电锯各一台。开关箱电源取自就近配电箱。
4现场电源：现场设置13台变压器，分别设在基坑四周、现场北侧、生活区西侧及项目部办公区西侧，在变压器处各设一台ZXA总箱，分别为现场33台FBX二级固定配电箱提供电源。现场三级、移动电源箱由二级固定配电箱供电，由各分包施工单位根据大临设方案及施工组织设计编制小临电方案，通过审批后，自行配置，此大临设方案只设计到现场二级箱。现场内临电设施严格按照上级规定，实行三级配电、两极以上漏电保护的要求,施工现场各临电箱四周设置防护网，基础高500mm，上设防雨盖，下进下出，进出电缆在配电箱处穿PVC管保护。保证“一机、一闸、一漏、一箱”。
5电缆施工：由总箱出线至各固定配电箱全部采用铠装电缆，敷设方式：全部直埋地下0.8m敷设，并做好相应防护措施。所有过路埋设的电源电缆一律采用穿钢管保护。
6生活办公电源：办公室在场地西北部；生活区在现场东北部，在现场红线西北角、设置1台变压器及总配电箱，专门用于办公区的用电；在现场红线东北角、设置2台变压器及总配电箱，专门用于生活区的用电。

主要施工机具用电设备负荷：
序号
名 称
数量
型号及技术数据
设备容量（KW）
备 注
施工现场
1
塔吊
29
QTZ6518
75×29=2175

2
地泵
6
HBT80
90×6=540

3
搅拌机
9
JDY350
6×9=54

4
打桩机
4
CFG30A
132×4=528
结构施工前期使用不计入总负荷
5
电焊机
63
BX-330 JC=0.6 =0.58
21KVA×63=1323KVA
Se××××15=16.3KW×63=1026.9 KW
6
振捣器
49
ZX50
1.1×49=53.9

7
消防泵
30
YC100M
90
不计入总负荷
8
电锯
3
500
7.5×3=22.5

9
空压机
26

7.5×26=195

10
压刨
3
400
4×3=12

11
平刨
3
400
4×3=12

12
其他设备
3

180

13
钢筋切断机
16
QJ32-1
3×16=48

14
钢筋弯曲机
16
GW32
2.2×16=35.2

15
钢筋调直机
16
GT6/12
2×16=32

16
钢筋套丝机
16
40
4×16=64

17
蛙式打夯机
23
HW-36
23×12=276

18
镝灯
27

27×3.5=94.5

办公、生活区
19
办公区负荷
50

50×3=150

20
生活区食堂
7

36×6+24=240
其中备用1个食堂容量
21
生活区宿舍
360

360×2=720

6.2临电施工要求
6.2.1对供电系统的要求和配电原则
本工程临时用电系统采用三相五线供电方式，TN-S保护接零系统，实行三级配电、两极以上漏电保护的要求。遵循“一机、一闸、一漏、一箱”的原则，并保证直接分断设备的最后一级开关为漏电保护开关。
系统配置详见后面临电规划有关内容。整个施工现场的生产、生活临设；器具、 材料堆放位置；用电设备位置及现场环境，详见施工用电平面图。
6.2.2本方案依照综合施工机具负荷计划进行。结构阶段使用此大临电源系统配置，能够满足要求。不再重复进行方案设计。基础施工阶段，根据施工需要，可分部实施本方案内容。现场若有变化，及时办理变更及审批手续。
6.2.3本工程现场配电系统分为三级，即总箱、配电箱、开关箱。本设计包括：现场内由总箱出线至固定配电箱，及其之间的连接导线, 不考虑工地流动配电箱。工地流动配电箱及开关箱由项目部根据现场情况自行考虑，但要保证直接分断设备的最后一级开关为漏电保护开关。
6.2.4现场临时用电工作由公司技术部和公司安全部共同监督实施。按照本公司《现场临时用电管理办法》中有关规定，本项工作由项目部主任工程师全面负责，项目部设置专人进行管理。
6.2.5现场临电工程按照本施组施工完毕，项目部自检合格（需填写检查复查表）后，由公司技术部、安全部共同验收，合格后方可投入使用。
6.2.6随施工进展，本设计如有变更需及时办理变更手续，修订后上报公司技术部审批后进行更改。不得擅自更改本施组内容。
6.2.7具体检查、实施和奖罚详见办法中的有关规定。
6.2.8本施组在该工程项目竣工，临电设施拆除后自行废止。
6.3现场临电规划及设备选择
6.3.1 ZXA1总箱二次侧共三路出线开关，下口三路为整定值500A、400A、500A，分别为现场3台FXB配电箱提供电源。 根据设备位置和场地情况，做如下安排：
第一支路：为现场基坑东部北侧FXB1箱提供电源；
（主供1#塔吊、临时照明、综合楼及模板存放区电源等负荷）
【由变压器ZXA1总箱内二次侧500A断路器控制（411-1支路）】
第二支路：为现场基坑北侧东部FXB2箱提供电源；
（主供配水泵房、清水池电源等负荷）
【由变压器ZXA1总箱内二次侧400A断路器控制（412-2支路）】
第三支路：为现场基坑北侧东部FXB3箱提供电源；
（主供临时照明、热泵机房、2#塔吊、臭氧接触池、紫外消毒车间、钢筋加工间电源等负荷）
【由变压器ZXA1总箱内二次侧500A断路器控制（412-1支路）】

ZXA2总箱二次侧共三路出线开关，下口三路均为整定值500A，分别为现场3台FXB配电箱提供电源。 根据设备位置和场地情况，做如下安排：
第一支路：为现场基坑北侧FXB4箱提供电源；
（钢筋加工场地、3#塔吊、临时照明电源等负荷）
【由变压器ZXA2总箱内二次侧500A断路器控制（411-1支路）】
第二支路：为现场基坑北侧FXB5箱提供电源；
（主供模板存放场地、4#塔吊、临时照明电源等负荷）
【由变压器ZXA2总箱内二次侧500A断路器控制（411-2支路）】
第三支路： 为现场基坑北侧FXB6箱提供电源；
（主供鼓风机房及高压配电室、钢筋加工场地、临时照明、5#塔吊、初沉池、膜隔栅电源等负荷）
【由变压器ZXA2总箱内二次侧500A断路器控制（412-1支路）】

ZXA3总箱二次侧共三路出线开关，下口三路均为整定值400A，分别为现场3台FXB配电箱提供电源。 根据设备位置和场地情况，做如下安排：
第一支路：为现场基坑北侧西部FXB7箱提供电源；
（主供钢筋加工场地、6#塔吊、总变电室、细格栅及曝气沉砂池电源等负荷）
【由变压器ZXA3总箱内二次侧400A断路器控制（411-1支路）】
第二支路：为现场基坑北侧西部FXB8箱提供电源；
（主供钢筋加工场地、次氯酸钠加药间、储罐棚、临时照明电源等负荷）
【由变压器ZXA3总箱内二次侧400A断路器控制（412-1支路）】
第三支路：为现场基坑西侧北部FXB9箱提供电源；
（主供钢筋加工场地、7#塔吊、粗格栅间及进水泵房、临时照明电源等负荷）
【由变压器ZXA3总箱内二次侧400A断路器控制（412-1支路）】

ZXA4总箱二次侧共三路出线开关，下口三路为整定值500A、500A、400A，分别为现场3台FXB配电箱提供电源。 根据设备位置和场地情况，做如下安排：
第一支路：为现场基坑西侧中部FXB11箱提供电源；
（主供钢筋加工场地、15#塔吊、MRB生物池、、MRB膜池及抽吸泵间、临时照明电源等负荷）
【由变压器ZXA4总箱内二次侧500A断路器控制（411-1支路）】
第二支路：为现场基坑西侧南部FXB12箱提供电源；
（主供模板存放区、23#塔吊电源等负荷）
【由变压器ZXA4总箱内二次侧500A断路器控制（411-2支路）】
第三支路：为现场基坑南侧西部FXB13箱提供电源；
（主供钢筋加工场地、14#塔吊、22#塔吊、临时照明电源等负荷）
【由变压器ZXA4总箱内二次侧400A断路器控制（412-1支路）】

ZXA5总箱二次侧共二路出线开关，下口二路为整定值630A、500A，分别为现场2台FXB配电箱提供电源。 根据设备位置和场地情况，做如下安排：
第一支路：为现场基坑南侧西部FXB14箱提供电源；
（主供13#塔吊、21#塔吊、钢筋加工场地、MBR膜池及抽吸泵间、
