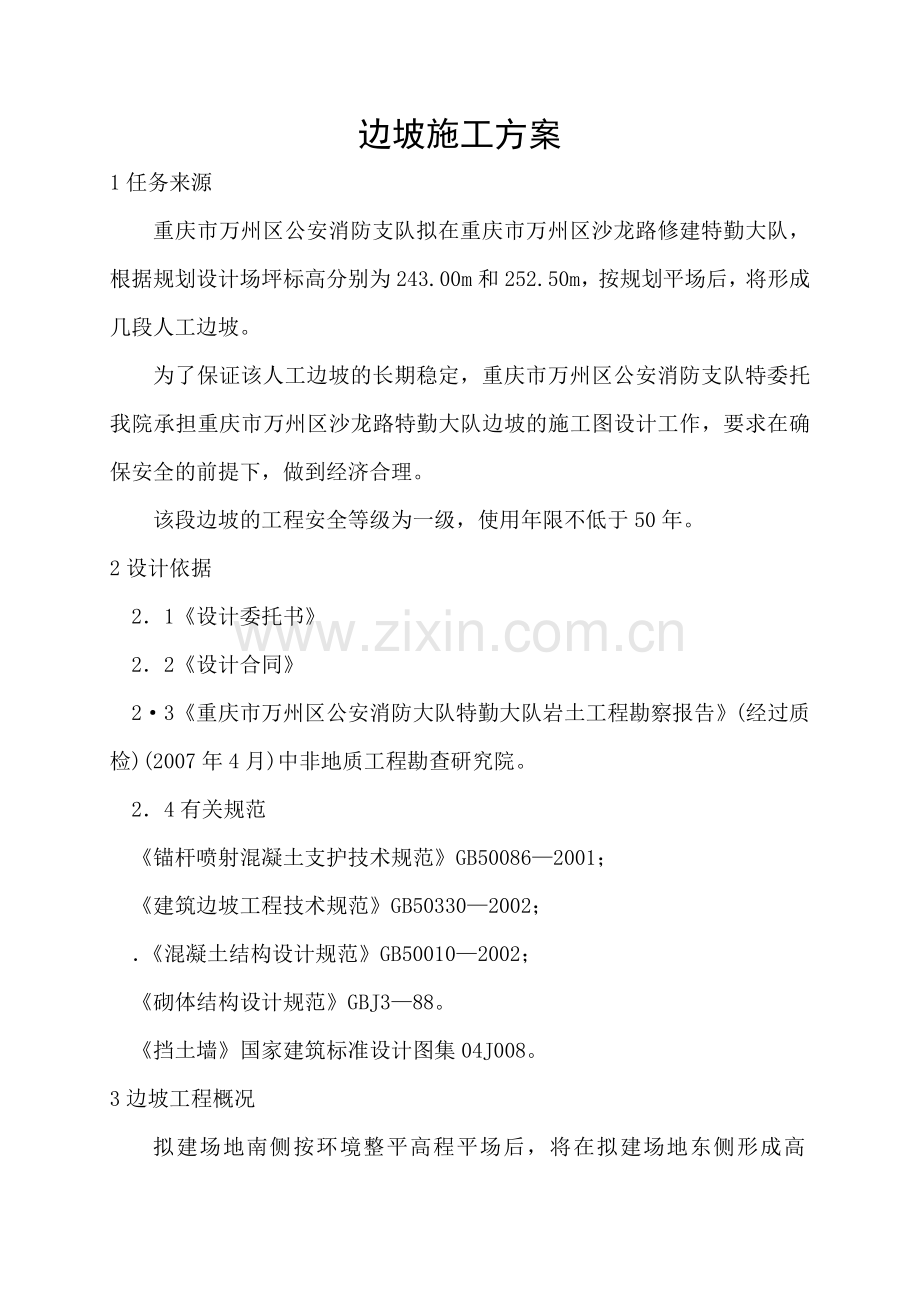

边坡施工方案
1任务来源
重庆市万州区公安消防支队拟在重庆市万州区沙龙路修建特勤大队，根据规划设计场坪标高分别为243.00m和252.50m，按规划平场后，将形成几段人工边坡。
为了保证该人工边坡的长期稳定，重庆市万州区公安消防支队特委托我院承担重庆市万州区沙龙路特勤大队边坡的施工图设计工作，要求在确保安全的前提下，做到经济合理。
该段边坡的工程安全等级为一级，使用年限不低于50年。
2设计依据
2．1《设计委托书》
2．2《设计合同》
2·3《重庆市万州区公安消防大队特勤大队岩土工程勘察报告》(经过质
检)(2007年4月)中非地质工程勘查研究院。
2．4有关规范
《锚杆喷射混凝土支护技术规范》GB50086—2001；
《建筑边坡工程技术规范》GB50330—2002；
．《混凝土结构设计规范》GB50010—2002；
《砌体结构设计规范》GBJ3—88。
《挡土墙》国家建筑标准设计图集04J008。
3边坡工程概况
拟建场地南侧按环境整平高程平场后，将在拟建场地东侧形成高16.86—21.74m、西侧高10.19—17.01lm、北侧高12.93—21.74m的岩质边坡，在两级环境标高之间将形成高9.5m的岩土质混合边坡。
东侧边坡DF：长105m，高16.86—21.74m，坡向233°，上部有少量填土，主要为泥岩边坡，据赤平投影图分析，边坡为切向坡，裂隙220° 72°为不利外倾结构面，边坡可能沿裂隙(220° 72°)形成潜在滑动破坏。
西侧边坡AC：长105m，高10.19—17.01m，坡向53°，上部土层厚1～3m，主要为泥岩边坡，据赤平投影图分析，边坡为切向坡，无不利外倾结构面及不利外倾组合，边坡可能形成沿岩体破裂角的潜在滑动破坏。
北侧边坡CD：长120m，高12.93---21.74m，坡向133°，为泥岩边坡，据赤平投影图分析，边坡为反向坡，裂隙160° 65°为不利外倾结构面，边坡可能形成沿裂隙面的滑移破坏。
两级环境标高间的边坡BE：长115m，高9.5m，坡向53°。主要为土质边坡，上部土层厚0~6.4m，为填土，长约100m，基岩边坡段仅15m长。填土质边坡最高6.4m，土岩面坡角17~29°，最陡处可达45°，切坡后可能形成后缘土体的整体失稳；基岩边坡为泥岩边坡，赤平投影分析可能沿裂隙160° 65°面的滑移破坏。
工程区地下水贫乏，可不考虑地下水对砼的腐蚀性。
工程区及周围无活动性断裂通过，亦无滑坡、崩塌、泥石流等不良地质现象，场地地震基本烈度为6度。
4岩土设计参数
根据地勘报告，本工程设计所用岩土设计参数取值如下表。
4．1岩体抗剪强度标准值
抗剪强度
岩 性
内磨擦角（ø）
粘聚力（c）
泥岩
26°
180Kpa

4.2岩体等效内磨擦角
III类边坡：ø。取50°
4.3岩石与锚固体粘结强度特征值q。
采用M30水泥砂浆，常压灌浆时：
中风化泥岩：q。=200kPa
4．4其它
岩体重度v取25.0kN／m³
中等风化砂质泥岩基底摩擦系数u取0.4
墙后填料等效内摩擦角取30°，填土重度取Y=20KN／m³，地基承载力f取500Kpa。
破裂角，当边坡稳定性由岩体强度控制时，取45°+ ø／2，取58°。
根据地区经验：外倾结构面C取50kPa，由取18°。
边坡稳定安全系数取1.35。
5边坡的支护形式
5．1边坡的破坏形式
边坡DF：高16.86~21.74m，坡向233°，边坡可能沿裂隙(220° 72°)滑动破坏。
边坡AC：高10.19～17.0lm，坡向53°，无不利外倾结构面及不利外倾组合，边坡稳定性主要受岩体强度控制，其潜在破裂角为45+ ø／2。
边坡CD：高12.93～21.74m，坡向133°，裂隙160°~65°为不利外倾结构面，边坡可能形成沿裂隙面的滑移破坏。
边坡BE：高9.5m，坡向53°，为土岩组合边坡，填土最高6.4m，切坡后可能形成后缘土体的整体失稳；基岩边坡为泥岩边坡，可能沿裂隙160°~65°面的滑移破坏。
设计时对于无外倾不利结构面的由岩体强度控制的边坡，以岩体等效内摩擦角按侧向土压力方法计算侧向岩压力，破裂角按45+中／2确定。
对于边坡沿外倾软弱结构面破坏时，侧向岩压力按6．3．2条计算，破裂角取该
外倾结构面的视倾角和45+ ø／2两者中的较小者。
5．2边坡支护形式
考虑场地空间、边坡高度及其稳定程度、施工难度及经济效益，．根据边坡不同的岩土类别，对边坡进行如下治理：
边坡DF采用重力式挡土墙+板肋式锚杆挡墙；边坡AC采用重力式挡土墙+板肋式锚杆挡墙；边坡CD采用板肋式锚杆挡墙；边坡BE采用重力式挡土墙。
同时根据现场实际情况在边坡的顶、底部设置截排水沟。
6．3注浆材料
6．3．1锚孔注浆采用M30水泥砂浆，其水泥应使用普通硅酸盐水泥，其强度等级不应低于42.5MPa：
6．3～砂中含泥量按重量计不得大于3％，云母、有机物，硫化物及硫酸等有害物质含量按重量计不得大于1％。宜采用中细砂，当采用特细砂时，其细度模数不宜小于0.7。
6·3．3水中不应含有影响水泥正常凝结和硬化的有害物质，不得使用污水。
6．4喷浆材料：
6·4·1水泥：应优先选用硅酸盐水泥或普通硅酸盐水泥，水泥强度等级不应低于32.5MPa。
6·4．2砂：应采用坚硬耐风化的中砂或粗砂，细度模数宜大于2.5，干喷射时，砂的含水率宣控制在5％一7％。
6．4．3石：应采用坚硬耐风化的碎石，粒径不宜大于15mm。
6·4．4骨料级配要求：喷射混凝土使用的骨料级配宜控制在下表所给范围。
喷射砼骨料通过各筛径的累计重量百分数(％)
骨料粒径
（mm）
级配等级
0.15
0.30
0.60
1.20
2.50
5.00
10.00
15.00
良
4~8
5~22
13~31
18~41
26~54
40~70
62~90
100

在使用速凝剂前，应做与水泥的相溶性试验及水泥净浆凝结效果试验。初凝不应大于5mi n，终凝不应大于10mi n。
6．5石料
本工程挡墙砌体材料，条石要求坚硬、不易风化，强度等级MU30；排水沟采用MU20片石，M5.0水泥砂浆砌筑，并用M7．5水泥砂浆勾缝，所选石料应坚硬耐风化。
7施工要求
7．1混凝土保护层厚度
肋柱及压顶梁均为35舳。
7．2锚杆防腐
由于该锚杆类型为全粘结型锚杆，故无须进行专门的防腐处理。
7．3伸缩缝
本工程的钢筋混凝土结构，每15～20m设置一道纵向伸缩缝，缝宽25～30mm，用沥青码碲脂嵌缝。
7．4锚孔直径及锚孔倾角
表4
┏━━━━━━━┳━━━━━━━┳━━━━━━━┓
┃ ┃ 锚孔直径 ┃ 锚孔倾角 ┃
┃锚杆类型＼＼ ┃ ┃ ┃
┣━━━━━━━╋━━━━━━━╋━━━━━━━┫
┃ 2①25 ┃ 110 ┃ 20。 ┃
┣━━━━━━━╋━━━━━━━╋━━━━━━━┫
┃ 3①25 ┃ 130 ┃ 20。 ┃
┣━━━━━━━╋━━━━━━━╋━━━━━━━┫
┃ 3①28 ┃ 130 ┃ 20。 ┃
┗━━━━━━━┻━━━━━━━┻━━━━━━━┛
采用常压注浆，注浆压力为0．3～0．5MPa。
7．6泄水孔
在挡墙上设直径为80×80mm的泄水孔，间距2．0m，要求上下左右错开布置，在裂隙发育处应优先设置泄水孔，泄水孔向外倾斜5％，为防止泄水孔堵塞，在泄水孔进口处设置反滤层，反滤层必须用透水性材料(如卵石、砂石砾等)，并且厚度不小于lOOmm。
7．7锚孔质量要求
(1)锚孔水平方向孔距误差不应大于50mm，垂直方向孔距误差不应大于100mm。
(2)锚孔倾角不得超过设计锚孔倾角。
(3)成孔后锚孔轴线与设计锚孔轴线在水平方向的兴角不得超过l。
(4)锚孔深度超过锚杆设计长度O．50m左右。
(5)作为钻孔质量监控的一项措施，现场施工人员必须认真填写好锚孔钻进中的原始记录。 。
7．8配合比
挡板宜采用湿法或水泥裹砂喷射工艺，其水泥与砂石重量比为1．O：3．5～1．0：
4．0，水灰比宜为0．42～0．50，砂率宜为50％～60％。
7．9重力式挡墙
挡墙基坑应采用分段开挖，开挖一段，立即浆砌、回填一段。
浆砌条石挡土墙应采用座浆法施工，砂浆稠度不宜过大，条石表面清洗干净。
墙顶用l：3水泥砂浆抹成5％外斜护顶，厚度不小于30ram。
尽可能选用表面较平的毛石砌筑，其最小厚度为150ram。外露面用M7．5砂浆勾缝。
应在坡脚设置截水沟，以截地表水。可能时，结合使用要求作墙顶封闭处理(如三合土地面等)，或夯实填土顶面和地表松土，以减少地表水下渗。
砌筑挡土墙时，要分层错缝砌筑，基底及墙趾台阶转折处，不得做成垂直通缝，砂浆水灰比必须符合要求，并填塞饱满。
施工前要作好地面排水，保持基坑干燥，岩石基坑应使基础砌体紧靠基坑侧壁，使其与岩层结为整体。
墙身砌出地面后，基坑必须及时回填夯实，并做成不小于5％的向外流水坡，以免积水下渗而影响墙身稳定。
基底力求粗糙，对粘性土地基和基底潮湿时，应夯填50mm厚砂石垫层。
墙后原地面横坡陡于l：5时，应先处理填方基底(铲除草皮、开挖台阶等)再填土，以免填方沿原地面滑动。
墙后填土必须分层夯实，仰斜挡土墙，当砌体强度达到设计强度的70％时，应立即进行填土并分层夯实，注意墙身不要受到夯击影响，以保证施工过程中自身的稳定。
下列地段须设置拦杆： j
一、墙顶高出地面6m，且连续长度大于20m：
二、墙顶高出地面4m，且位于码头、道路附近或靠近居民集中点：
三、位于悬崖、陡坎或地面横坡陡于l：0．75，且连续长度大于20m。
质量检验：
一、重力挡墙的质量检验包括原材料质量，砌石、混凝土、钢筋的制作质量检验。
二、实测项目：
砂浆、混凝土强度、平面位置、顶面位置、坡度、断面尺寸、底面高程、基础埋深、表面平整度等项目。
质量评定标准：
一、保证项目
．1·重力挡墙的材料强度符合设计要求，砂浆或混凝土的配合比符合试验规定；
2．断面尺寸不应小于设计要求：
3．基础埋深必须满足设计要求；
4·砌石分层错缝、嵌填砂浆的饱满度和密实度符合有关规定：
5．墙背填料符合设计和施工规范要求；
’ 6．沉降缝、泄水孔的数量符合设计要求。
二、允许偏差项目
允许偏差项目符合下表的规定。
应设沉降缝，间距同挡墙伸缩缝，缝内填沥青马蹄脂油膏，沟内壁用M7．5的水泥沙浆勾缝。
8施工顺序
8．1锚杆挡墙
本工程因边坡尚未形成，可按“逆作法”施工，并按下述顺序组织施工：
挡墙肋柱及锚孔放线定位一平整坡面，锚孔施工一安装锚筋，注浆一锚杆基本试验、验收试验一扎钢筋，支模板一浇肋柱，挡板及冠梁混凝土一砌截水沟、排水沟。
8．2重力式拦石挡墙
挡墙的砌筑与墙后填料的回填宜交叉进行。
9基本试验
锚杆基本试验用以确定土体与锚固体粘结强度特征值，试验时最大的试验荷载不宜超过锚杆杆体承载力标准值的0．8倍，每种试验锚杆数量均不应少于5根。
10其他
10．1坡顶建筑场地应设专门的排水措施，以防施工弃水渗入坡内。
10．2施工中出现与设计不符的情况时，应及时通知设计人员，并会同有关单位协商解决。
10．3施工期间及竣工后三年内，甲方应委托有资质的专业测量单位，对该治理工程进行长期位移及变形观测。
