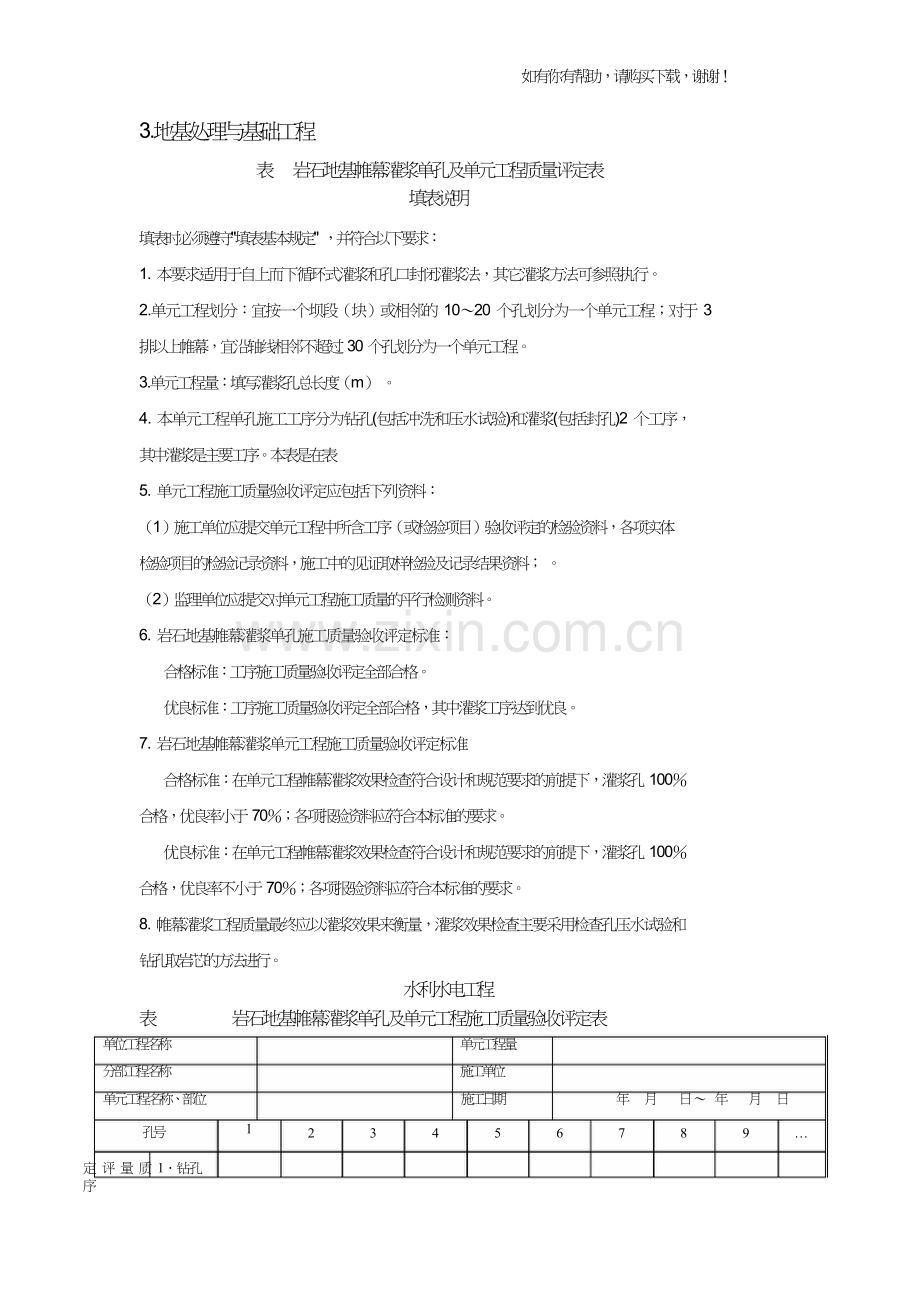

3.地基处理与基础工程
表 岩石地基帷幕灌浆单孔及单元工程质量评定表
填表说明
填表时必须遵守"填表基本规定" ，并符合以下要求：
1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。
2.单元工程划分：宜按一个坝段（块）或相邻的 10～20 个孔划分为一个单元工程；对于 3
排以上帷幕，宜沿轴线相邻不超过 30 个孔划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m） 。
4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2 个工序，
其中灌浆是主要工序。本表是在表
5. 单元工程施工质量验收评定应包括下列资料：
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体
检验项目的检验记录资料，施工中的见证取样检验及记录结果资料； 。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：
合格标准：工序施工质量验收评定全部合格。
优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准
合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔 100％
合格，优良率小于 70％；各项报验资料应符合本标准的要求。
优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔 100％
合格，优良率不小于 70％；各项报验资料应符合本标准的要求。
8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和
钻孔取岩芯的方法进行。
水利水电工程

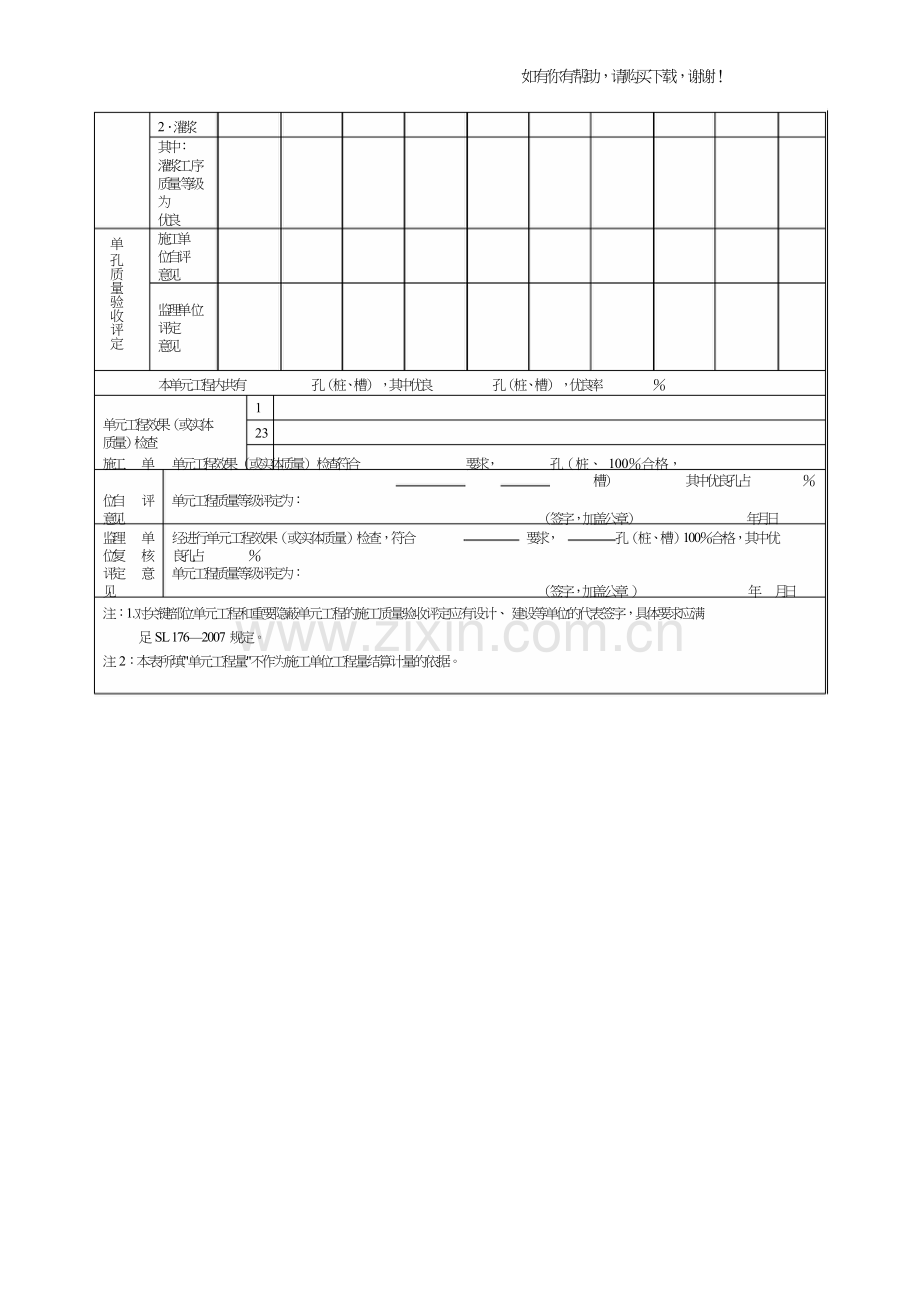

表 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
单位工程名称 单元工程量
分部工程名称 施工单位
单元工程名称、部位
孔号
1
2
3
4
施工日期
5
6
年
7
月
日～ 年
8
月
9
日
¼
定 评 量 质 1．钻孔 序
2．灌浆
其中：
灌浆工 序质量 等级为
优良
如有你有帮助，请购买下载，谢谢！
单
孔质量验收评定
施工单
位自评
意见
监理单 位评定
意见
本单元工程内共有
孔（桩、槽） ，其中优良
孔（桩、槽） ，优良率
％
单元工程效果（或实体
质量）检查
1
23
施工 单 单元工程效果 （或实体质量） 检查符合 要求， 孔（桩、 100％合格，
槽） 其中优良孔占 ％
位自 评 单元工程质量等级评定为：
意见 （签字，加盖公章） 年月日
监理 单 经进行单元工程效果（或实体质量）检查，符合 要求， 孔（桩、槽）100％合格，其中优
位复 核 良孔占 ％
评定 意 单元工程质量等级评定为：
见 （签字，加盖公章 ） 年 月日
注：1.对关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、 建设等单位的代表签字，具体要求应满
足 SL 176—2007 规定。
注 2：本表所填"单元工程量"不作为施工单位工程量结算计量的依据。
如有你有帮助，请购买下载，谢谢！
表 3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
填表说明
填表时必须遵守"填表基本规定" ，并符合以下要求：
1.单位工程、分部工程、单元工程名称及部位填写要与表相同。
2.检验（测）方法及数量：
检验项目 检验方法 检验数量
孔深 测绳或钢尺测钻杆、钻具
逐孔
孔底偏差
孔序
施工记录 孔位偏差 终孔孔径
冲洗
裂隙冲洗和压水试验
测斜仪量测
现场查看
查看
钢尺量测
测量钻头直径 测绳量测孔深
目测和检查记录
逐段
抽查
逐孔
逐段
3. 工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记
录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准
合格标准：
（1）主控项目，检验结果应全部符合本标准的要求。
（2）一般项目，应逐项有 70 %及以上的检验点合格，不合格点不应集中分布，且不
合格点的质量不应超出有关规范或设计要求的限值。
（3）各项报验资料应符合本标准的要求。
优良标准：
（1）主控项目，检验结果应全部符合本标准的要求。
（2）一般项目，应逐项有 90 %及以上的检验点合格，不合格点不应集中分布，且不
合格点的质量不应超出有关规范或设计要求的限值。
（3）各项报验资料应符合本标准的要求。
水利水电工程
表 3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
单位工程名称 孔号及工序名称
分部工程名称 施工单位
单元工程名称、部位 施工日期 年 月 日～ 年 月 日
