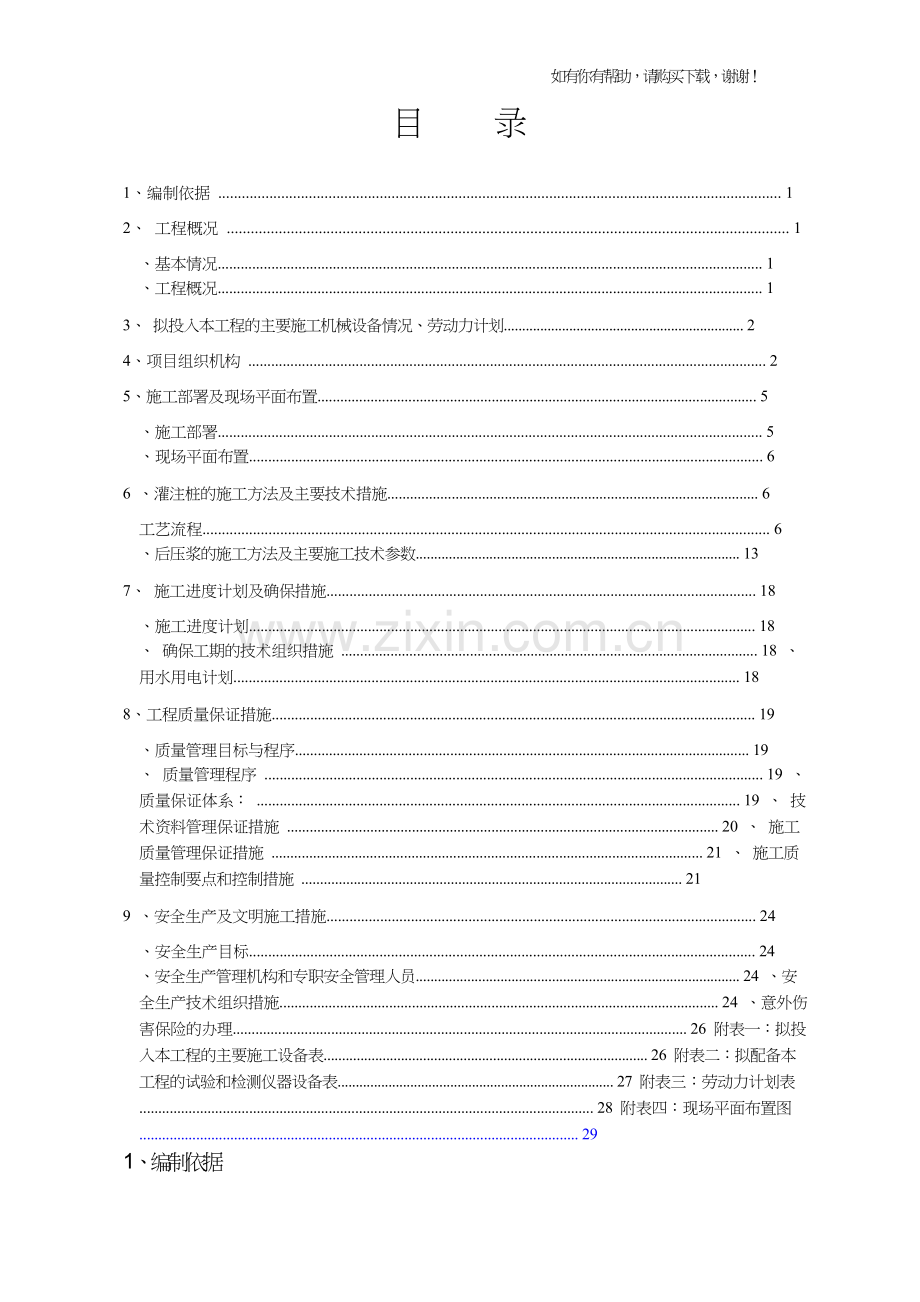

目 录

1、编制依据 ............................................................................................................................................... 1

2、 工程概况 ............................................................................................................................................. 1

、基本情况.............................................................................................................................................. 1
、工程概况.............................................................................................................................................. 1

3、 拟投入本工程的主要施工机械设备情况、劳动力计划.................................................................. 2

4、项目组织机构 ....................................................................................................................................... 2

5、施工部署及现场平面布置.................................................................................................................... 5

、施工部署.............................................................................................................................................. 5
、现场平面布置...................................................................................................................................... 6

6 、灌注桩的施工方法及主要技术措施.................................................................................................. 6

工艺流程.................................................................................................................................................. 6
、后压浆的施工方法及主要施工技术参数........................................................................................ 13

7、 施工进度计划及确保措施................................................................................................................ 18

、施工进度计划.................................................................................................................................... 18
、 确保工期的技术组织措施 .............................................................................................................. 18 、用水用电计划.................................................................................................................................... 18

8、工程质量保证措施.............................................................................................................................. 19

、质量管理目标与程序........................................................................................................................ 19
、 质量管理程序 .................................................................................................................................. 19 、 质量保证体系： .............................................................................................................................. 19 、 技术资料管理保证措施 .................................................................................................................. 20 、 施工质量管理保证措施 .................................................................................................................. 21 、 施工质量控制要点和控制措施 ...................................................................................................... 21

9 、安全生产及文明施工措施................................................................................................................ 24

、安全生产目标.................................................................................................................................... 24
、安全生产管理机构和专职安全管理人员........................................................................................ 24 、安全生产技术组织措施.................................................................................................................... 24 、意外伤害保险的办理........................................................................................................................ 26 附表一：拟投入本工程的主要施工设备表........................................................................................ 26 附表二：拟配备本工程的试验和检测仪器设备表............................................................................ 27 附表三：劳动力计划表........................................................................................................................ 28 附表四：现场平面布置图.................................................................................................................... 29
1、编制依据

如有你有帮助，请购买下载，谢谢！

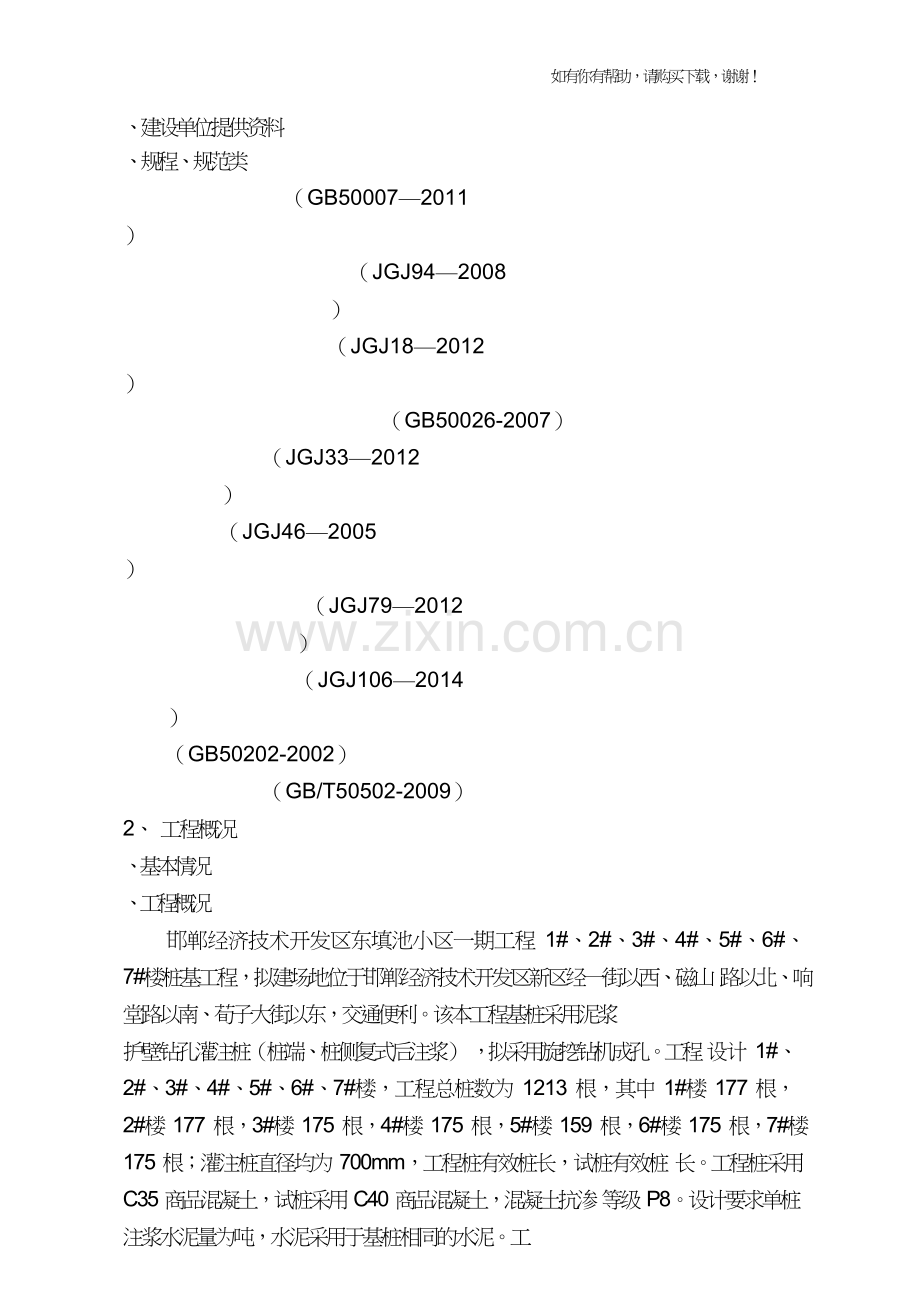

、建设单位提供资料
、规程、规范类
（GB50007—2011）
（JGJ94—2008）
（JGJ18—2012）
（GB50026-2007）
（JGJ33—2012）
（JGJ46—2005）
（JGJ79—2012）
（JGJ106—2014）
（GB50202-2002）
（GB/T50502-2009）
2、 工程概况
、基本情况 、工程概况
邯郸经济技术开发区东填池小区一期工程 1#、2#、3#、4#、5#、6#、 7#楼桩基工程，拟建场地位于邯郸经济技术开发区新区经一街以西、磁山 路以北、响堂路以南、荀子大街以东，交通便利。该本工程基桩采用泥浆
护壁钻孔灌注桩（桩端、桩侧复式后注浆） ，拟采用旋挖钻机成孔。工程 设计 1#、2#、3#、4#、5#、6#、7#楼，工程总桩数为 1213 根，其中 1#楼 177 根，2#楼 177 根，3#楼 175 根，4#楼 175 根，5#楼 159 根，6#楼 175 根，7#楼 175 根；灌注桩直径均为 700mm，工程桩有效桩长，试桩有效桩 长。工程桩采用 C35 商品混凝土，试桩采用 C40 商品混凝土，混凝土抗渗 等级 P8。设计要求单桩注浆水泥量为吨，水泥采用于基桩相同的水泥。工
程设计单桩竖向承载力特征值 3500KN,试桩最大荷载为 8000KN。
、参建单位
河北大力岩土工程。
中佳勘察设计邯郸分公司。
、质量目标：合格。

如有你有帮助，请购买下载，谢谢！

、工期目标：计划开工日期，2017 年 10 月 1 日；施工工期 20 天。
、安全目标：确保安全无事故。
、场地条件：详见勘察报告。
3、 拟投入本工程的主要施工机械设备情况、劳动力计划
、拟投入本工程的主要施工设备表 详见附表一。
、拟配备本工程的试验和检测仪器设备表 详见附表二。
、劳动力计划表 详见附表三。
4、项目组织机构
为确保优质高效的完成本工程项目，成立"邯郸经济技术开发区东填
池小区一期工程项目经理部" ，对工程专业分包，下设三个桩基施工队伍。 中国煤田地质总局光华地质工程公司（桩基队伍 1）施工 1#、4#楼；河北 大力岩土工程（桩基队伍 2）施工 2#、3#楼；中佳勘察设计邯郸分公司（桩
基队伍 3）施工 5#、6#、7#楼。
各桩基单位组织机构如下：
中国煤田地质总局光华地质工程公司
（桩基队伍 1）项目组织机构图
项目经理
王晓龙

项目生产副经理
张元喜
项目安全副经理
刘祖伟
项目技术负责人
余克清
对外协调

技术部
工程部
安全部
物资部
财务部
联络部

桩基成孔 钢筋笼 混凝土 后压浆

施工队
河北大力岩土工程 制作队
灌注队
施工队

（桩基队伍 2）项目组织机构图。
项目经理
张红良
项目生产副经理 项目安全副经理 项目技术负责人
于海洋 张晓坤 李海洋
对外协调

技术部
工程部
安全部
物资部
财务部
联络部

桩基成孔 钢筋笼 混凝土 后压浆

施工队
中佳勘察设计邯郸分公司 队

制作队
灌注
施工队
