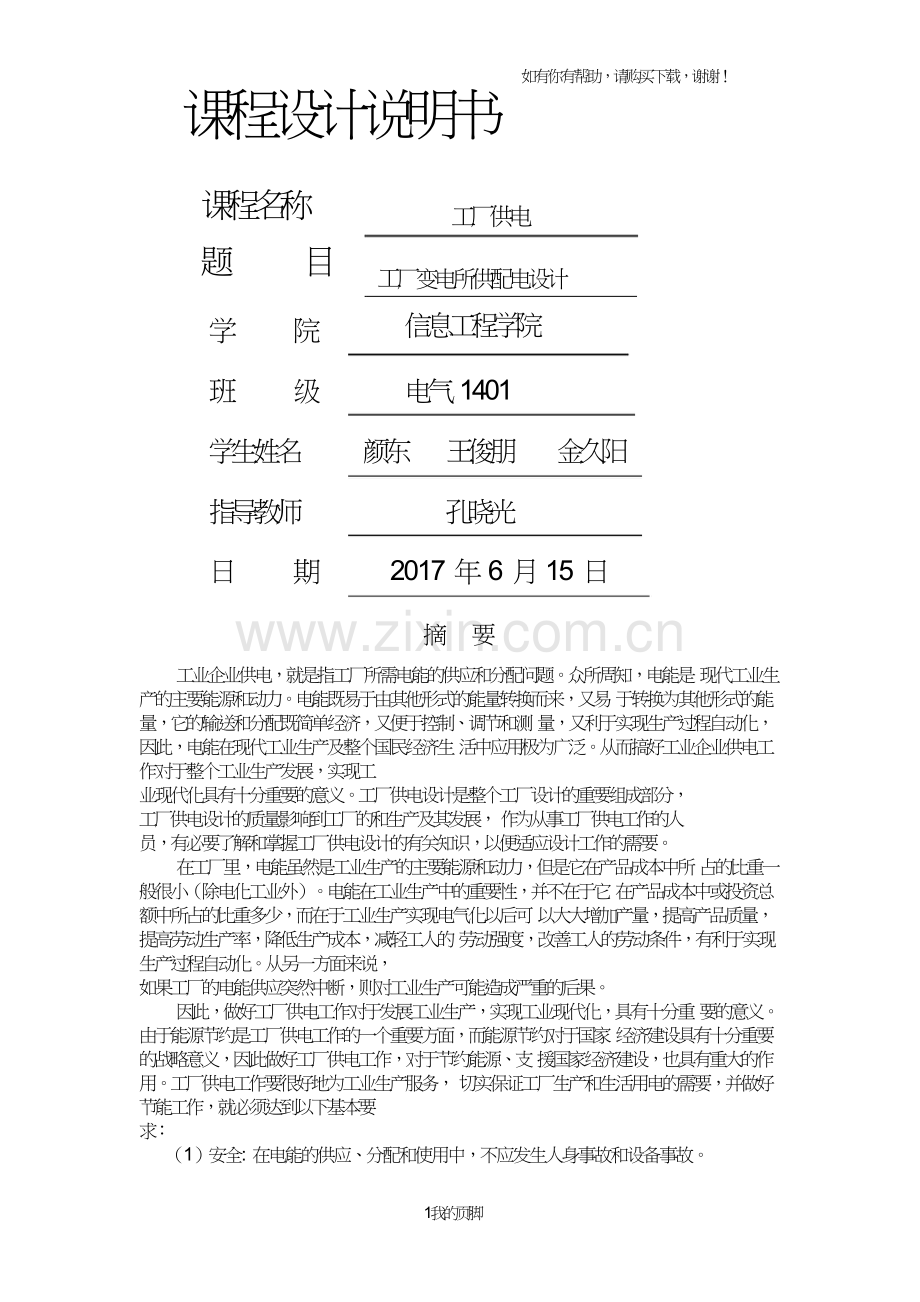

课程设计说明书

课程名称


工厂供电

题

学

班
目

院

级


工厂变电所供配电设计
信息工程学院

电气 1401

学生姓名 颜东 王俊朋 金久阳

指导教师 孔晓光

日 期 2017 年 6 月 15 日

摘 要

工业企业供电，就是指工厂所需电能的供应和分配问题。众所周知，电能是 现代工业生产的主要能源和动力。电能既易于由其他形式的能量转换而来，又易 于转换为其他形式的能量，它的输送和分配既简单经济，又便于控制、调节和测 量，又利于实现生产过程自动化，因此，电能在现代工业生产及整个国民经济生 活中应用极为广泛。从而搞好工业企业供电工作对于整个工业生产发展，实现工
业现代化具有十分重要的意义。工厂供电设计是整个工厂设计的重要组成部分，
工厂供电设计的质量影响到工厂的和生产及其发展， 作为从事工厂供电工作的人
员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所 占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它 在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可 以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的 劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，
如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重 要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家 经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支 援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务， 切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要
求：
（1）安全: 在电能的供应、分配和使用中，不应发生人身事故和设备事故。

1我的页脚

如有你有帮助，请购买下载，谢谢！

（2）可靠: 应满足电能用户对供电可靠性的要求。
（3）优质: 应满足电能用户对电压和频率等质量的要求
（4）经济: 供电系统的投资要少，运行费用要低，并尽可能地节约电能和减
少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要
照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
我们这次的课程设计的题目是：某冶金机械修造厂变电所及配电系统设计； 作为工厂随着时代的进步和推进和未来今年的发展，工厂的设施建设，特别是电
力设施将提出相当大的挑战。因此，我们做供配电设计的工作，要做到未雨绸缪。
为未来发展提供足够的空间。 主要变现在电力电压器及一些相当重要的配电线 这
路上，应力求在满足现在需求的基础上从大选择，以避免一台变压器或一组变压
器刚服役不到几年就因为容量问题而出现"光荣下岗"的情况发生。
关键字：变电所 供配电 负荷计算 无功补偿
