技易升乒乓球发球机说明书(新版).doc

技易升发球机使用说明书
(2016-03-10 17:52:49)

目录
一 功能说明
   1．球性的选择与编程……………………………………………………..
   2．供球频率的调节………………………………………………………..
   3．落球点的选择与编程…………………………………………………..
   4．球性的微调与保存……………………………………………………..
   5．遥控器操作说明………………………………………………………...

二 球盆及拨球杆的安装

一 功能说明

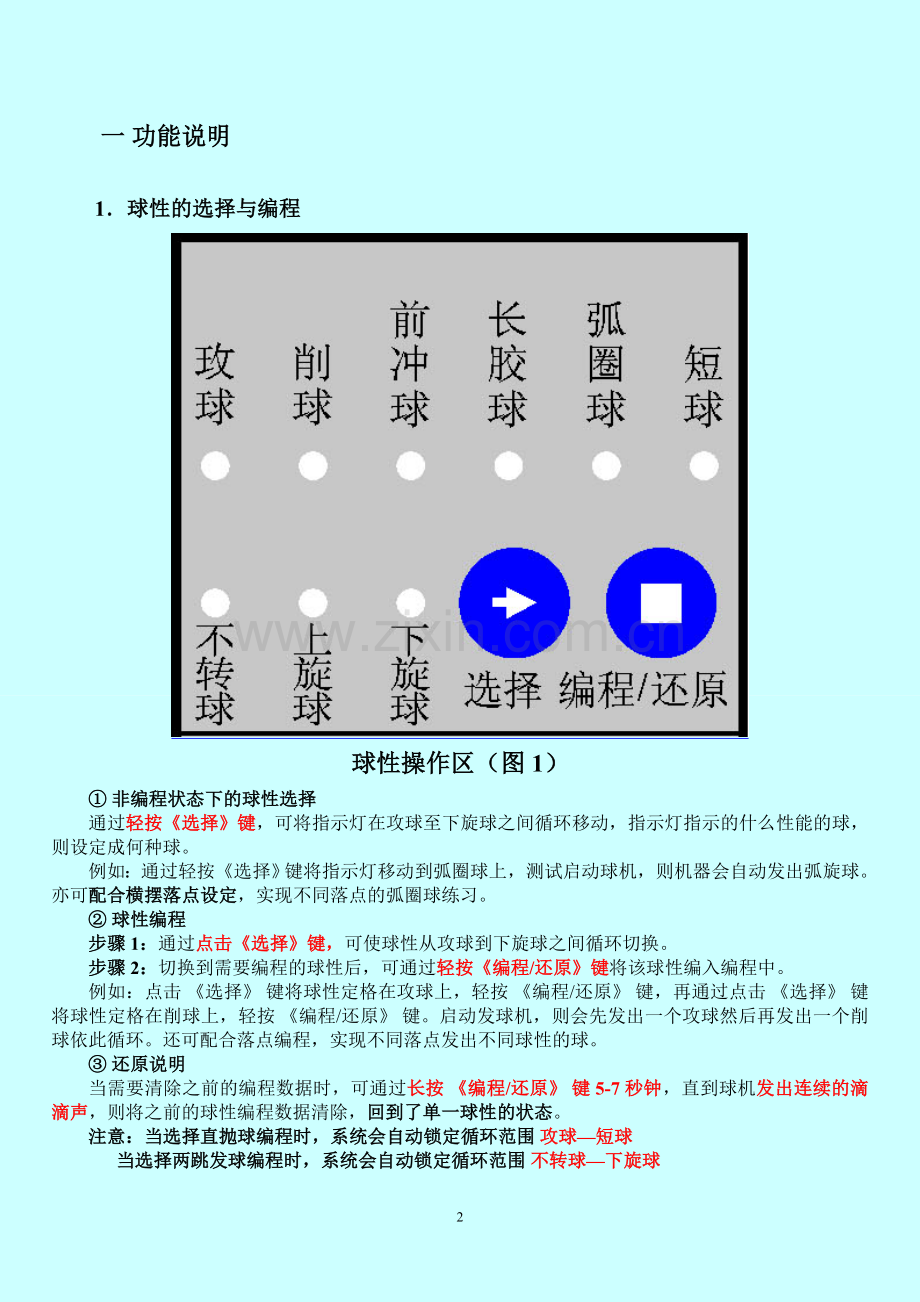

1．球性的选择与编程

球性操作区（图1）
① 非编程状态下的球性选择
通过轻按《选择》键，可将指示灯在攻球至下旋球之间循环移动，指示灯指示的什么性能的球，则设定成何种球。
例如：通过轻按《选择》键将指示灯移动到弧圈球上，测试启动球机，则机器会自动发出弧旋球。亦可配合横摆落点设定，实现不同落点的弧圈球练习。
② 球性编程
步骤1：通过点击《选择》键，可使球性从攻球到下旋球之间循环切换。
步骤2：切换到需要编程的球性后，可通过轻按《编程/还原》键将该球性编入编程中。
例如：点击 《选择》 键将球性定格在攻球上，轻按 《编程/还原》 键，再通过点击 《选择》 键将球性定格在削球上，轻按 《编程/还原》 键。启动发球机，则会先发出一个攻球然后再发出一个削球依此循环。还可配合落点编程，实现不同落点发出不同球性的球。
③ 还原说明
当需要清除之前的编程数据时，可通过长按 《编程/还原》 键5-7秒钟，直到球机发出连续的滴滴声，则将之前的球性编程数据清除，回到了单一球性的状态。
注意：当选择直抛球编程时，系统会自动锁定循环范围 攻球—短球
      当选择两跳发球编程时，系统会自动锁定循环范围 不转球—下旋球

2. 供球频率的调节

供球频率操作区（图2）
供球频率一共为9档，供求速度从20-80个/分钟，当选择一个新的性能球时，供球频率会自动回到默认5档，可通过图2中的按键进行加减档操作；也可通过遥控器进行加减档操作。

3. 落球点的选择与编程

横摆落点操作区（图3）
落点编程由两个操作区域构成，第一部分是区域选择，包括左中右三个区域指示灯和一个选择按键构成；另一部分是编程选择，包括定点、两点、三点、二一，不定点，5个落点功能指示灯和一个选择按键构成。
定点：
    既固定于一点进行发球，可配合左、中、右选择三个固定点进行练习。
两点：
    既左右两点循环发球，配合左、中、右，分别表示左半台的两点球、全台的两点球、右半台的两点球练习。
三点：
既左中右三点循环发球，配合左、中、右，分别表示左半台的三点球，全台的三点球、右半台的三点球练习。
二一：
既左连续发两球右发一的三点循环发球，配合左、中、右，分别表示左半台的三点球，全台的三点球、右半台的三点球练习。
不定点：
随机的落点，毫无规律。
 4．球性的微调与保存

球性微调区（图４）

    当处于非编程状态下，例如攻球状态下，如需调整出球力量的大小，可通过改操作区，进行出球力量的强弱调节，调节完成后，如果希望以后的攻球都照此力量发球，可通过轻按保存键，将该调节力度保存到攻球状态下，以后的攻球力量就会按照调节后的执行。

５. 遥控器操作说明

如图遥控器上有ABCD4个按键，定义如下：
A: 启动键
B: 停止键
C: 供球频率加
D: 供球频率减
遥控对码操作
    若所购发球机遥控器损坏或丢失，需要配备新的遥控器，需要进行遥控器对码操作，操作如下：
第一步：按住球机操作面板上的遥控对码键不放。
第二步：按下新遥控器上的任意一个按键，直到球机操作面板上的遥控对码键指示灯亮起。
第三步：再次按下新遥控器上的任意一个按键，球机操作面板上的遥控对码键指示灯会快速闪烁几下，然后熄灭，对码成功。

二 球盆及拨球杆的安装
第一步：将连接器按图上方式和球盆4个面连接，注意观察方向。

如图 连接后的效果图。
第二步：安装球盆支架 如果安装后的效果图

拨球杆 和螺丝
第三步：将拨球杆 如图所示安装到拨球电机上

第四步：如图将底座卡片 卡到底座上

打 直抛球（攻球---短球）机器的安装图

打两跳发球（不转球—下旋球）机器的安装图

注意将球盆也要颠倒一下安装。
8
