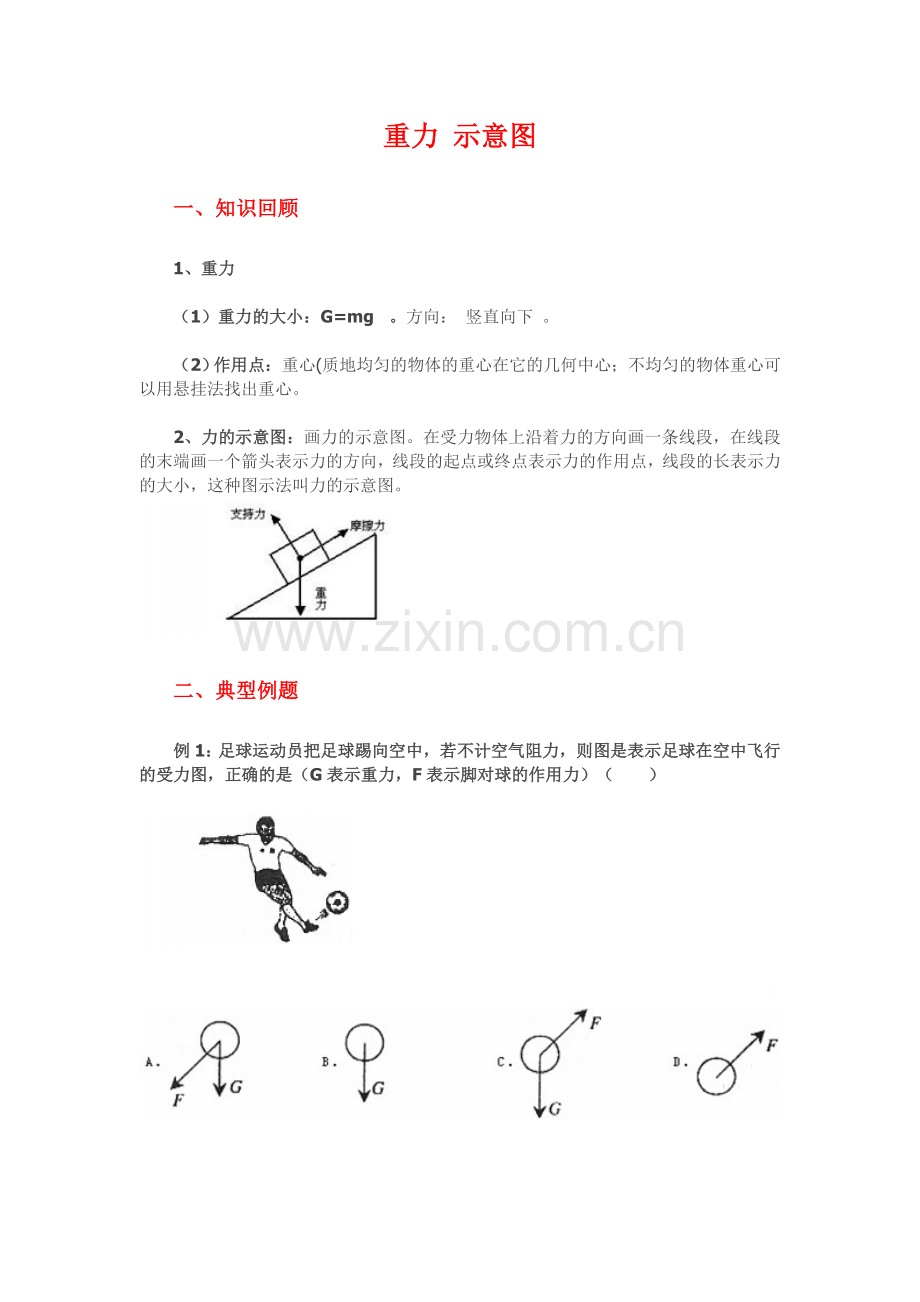

重力 示意图
一、知识回顾
1、重力
（1）重力的大小：G=mg 。方向： 竖直向下 。
（2）作用点：重心(质地均匀的物体的重心在它的几何中心；不均匀的物体重心可以用悬挂法找出重心。
2、力的示意图：画力的示意图。在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的方向，线段的起点或终点表示力的作用点，线段的长表示力的大小，这种图示法叫力的示意图。
二、典型例题
例1：足球运动员把足球踢向空中，若不计空气阻力，则图是表示足球在空中飞行的受力图，正确的是（G表示重力，F表示脚对球的作用力）（ ）
分析：球在离开人脚以后就不再受脚施加的力，所以在空中飞行的球不计阻力时只受重力。
解答：不计空气阻力，空中飞行的足球只受到重力的作用，而重力的方向是竖直向下的， 根据四个选项可判断出只有B符合题意；
故选 B．
———————————————————————————————————————————————————————
例2：质量为200g的苹果被匀速托起，图中表示苹果受力的示意图正确的是（ ）
分析：（1）已知苹果的质量m，可以根据重力的计算公式G=mg计算出苹果的重力；
（2）苹果被托起，受到两个力的作用--重力和支持力（托力），由于是匀速托起，因此这两个力是一对平衡力．
解答：苹果的重力G=mg=0.2kg×10N/kg=2N，被匀速托起受到重力和支持力的作用，重力的方向竖直向下，支持力的方向竖直向上，这两个力是一对平衡力，满足“同物、等大、反向、共线”．
故选A．
———————————————————————————————————————————————————————
例3：图中四个图中学画的是物体重力G与物体对支持面压力F的示意图，其中正确的是（ ）
分析：此题考查重力和支持力的知识，支持力的方向垂直于平面，重力总是竖直向下；
物体放在斜面上时，受到竖直向下重力和斜面对它垂直于斜面向上的支持力；
物体放在水平面时，受到向上的支持力和向下的重力；
物体被压迫而紧贴在墙壁时，受到外界压力、墙给它的支持力、向上的摩擦力、向下的重力。
解答：A、重力的作用点在重心，方向竖直向下，在斜面上选取物体与接触面的中点为压力的作用点，压力的方向垂直于斜面，故本选项正确．
B、压力的作用点应在斜面上选取物体与接触面的中点，故本选项错误；
C、压力的作用点应在物体与接触面的中点，重力的作用点应在重心，而此图中将两个作用点画错了，故本选项错误；
D、此图中重力的方向和作用点都正确，但此图中没有告诉物体被F的外力压在支持面上，故本选项错误．
故选A．
———————————————————————————————————————————————————————
例4：下列物体A所受重力的示意图中，正确的是（ ）
分析：力的示意图，就是用一条带箭头线段表示出力的三要素，只要符合力的示意图的定义，正确表示出重力的大小、方向和作用点即可．
解答：根据重力的作用点在物体的重心上，方向竖直向下即可作出判断：
A、作用点没有画在物体A的重心上，故A错误；
B、重力的方向没有画在竖直方向上，故B错误；
C、重力的作用点画在了重心上，且方向竖直向下，故C正确；
D、作用点没有画在物体A的重心上，方向也不竖直，故D错误．
故选C．
———————————————————————————————————————————————————————
例5：（2012·南通）有一物块用绳子吊在天花板上，请用力的示意图作出重力和拉力．:
分析：（1）物体吊在空中静止，受到竖直向下的重力和竖直向上的拉力的作用，
（2）物体处于平衡状态，所以受到的拉力和重力是一对平衡力
解答：（1）拉力和重力都作用在物体的几何中心上，拉力方向竖直向上，重力方向竖直向下．
（2）由于拉力和重力是一对平衡力，所以两者等大．由此可以画出这两个力的示意图如下图所示：
三、解题经验
画出力的示意图之前，一定要先分析物体所受的力，然后结合各种力的方向以及题目的要求作图。一般情况下，摩擦力的方向是物体运动的反方向，但 人走路、自行车前进等摩擦力方向与运动方向相同。支持力的方向总是垂直于平面，重力总是竖直向下，压力总是垂直于平面。
