网络变压器的工作原理
      网络变压器简单说就是数据汞，是消费级PCI网卡上都具备的设备。也可称为网络隔离变压器。
      它在一块网卡上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端；一是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。除此而外，数据汞还能对设备起到一定的防雷保护作用。
网络变压器的作用
    数据汞也被叫做网络变压器或可称为网络隔离变压器。它在一块网卡上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。除此而外，数据汞还能对设备起到一定的防雷保护作用。
    变压器两脚加上信号电压(差模信号)时，经过磁路耦合作用在变压器的次级端感应出感生电压。对于信号电压，由于CMC两绕组同时流过的信号电流大小相等、方向相反，在CMC的铁芯磁路中产生了方向相反的磁通，相互抵消，不影响差模信号传输。而此时CMT两绕组流过的则是大小相等，方向相同的电流，致使CMT的作用相当于一个大的电阻，阻碍差模信号的通过，对载波信号的传输影响极少。所以差模信号被直接耦合加到负载上。而对共模信号来说，主要是通过变压器的初、次级间的分布电容耦合到次级，而此时CMC两绕组流过的是大小相等、方向相同的电流，这时CMC相当于一个大的电阻，阻止共模电流的传输，而CMT两绕组则是流过大小相等、方向相反的电流，对共模信号相当于短路，这样共模电压基本上不会被传送，而被耦合到负载上。从而既能使载波信号被很好的传输，又能抑制共模干扰信号。
    变压器的中间抽头。中间抽头为什么有些接电源？有些接地？这个主要是使用的phy芯片UTP（双绞线）口驱动类型决定的，有两种，如果是电压驱动的就要接电源；如果是电流驱动的就不用了，直接接个电容到地。为什么有些接2.5v？而有些又接3.3v呢？这个由PHY芯片资料里规定的UTP端口电平决定。如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。
网络变压器电路图1
网络变压器电路图1

网络变压器电路图2
网络变压器电路图2

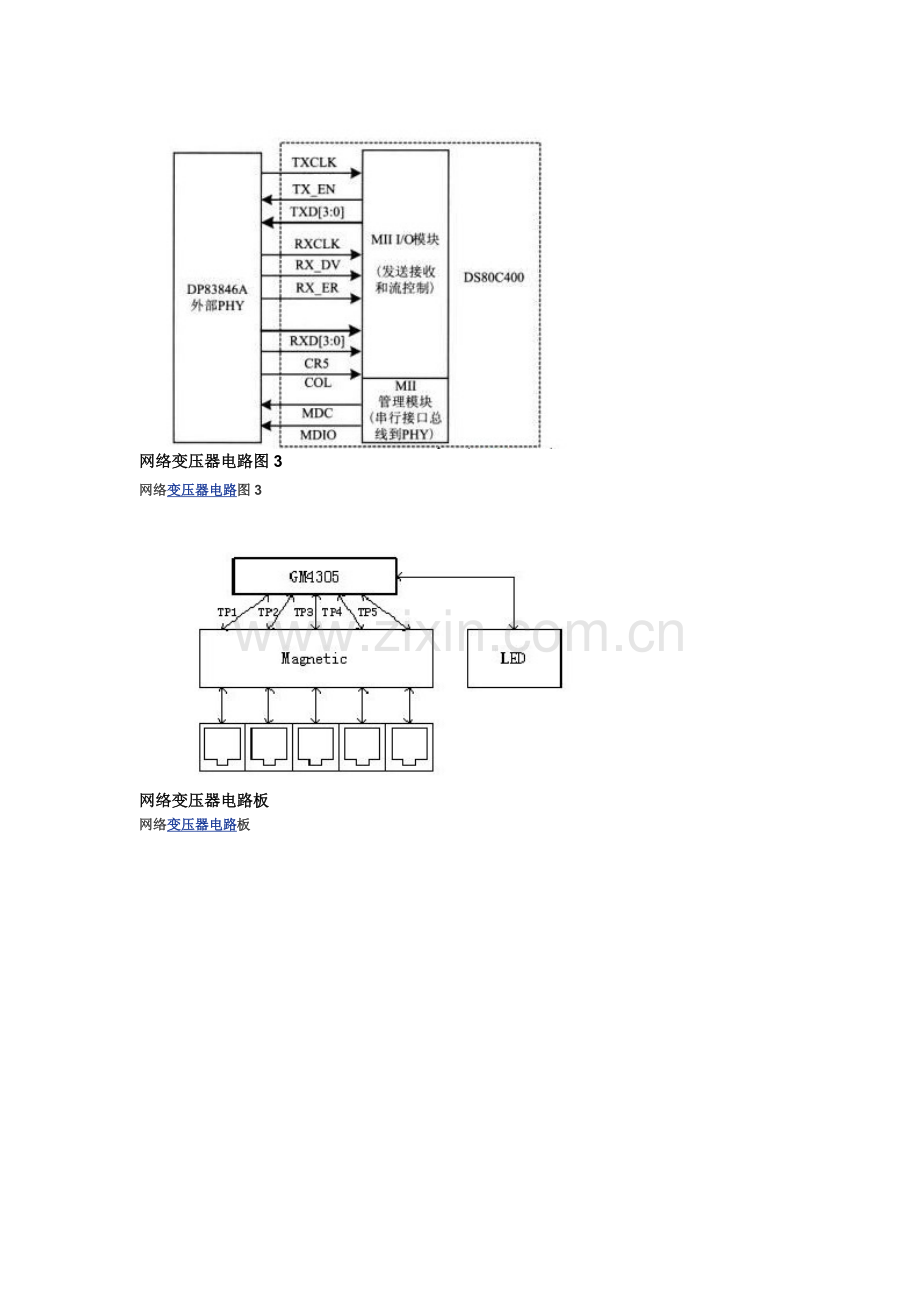

网络变压器电路图3
网络变压器电路图3

网络变压器电路板
网络变压器电路板
