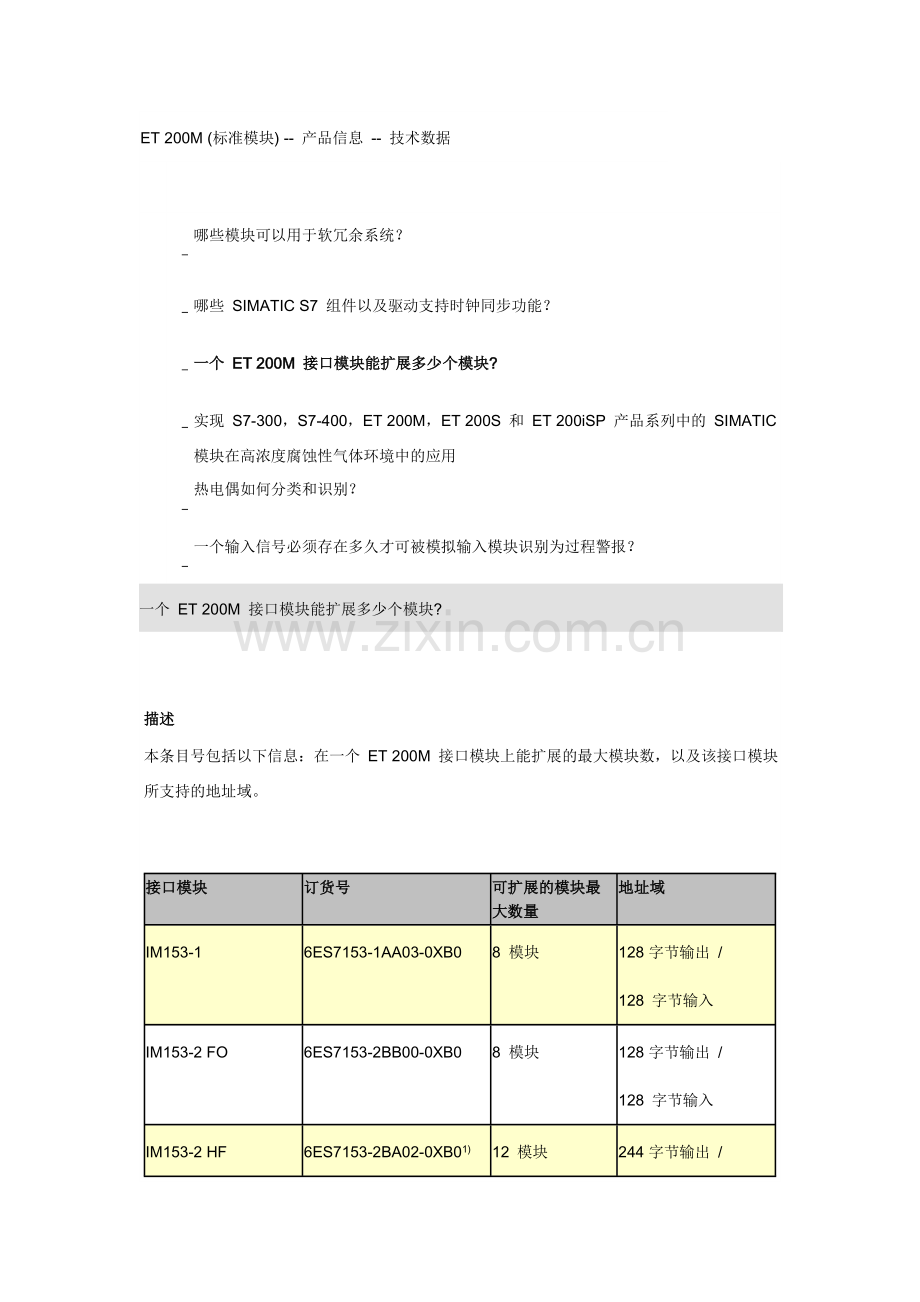

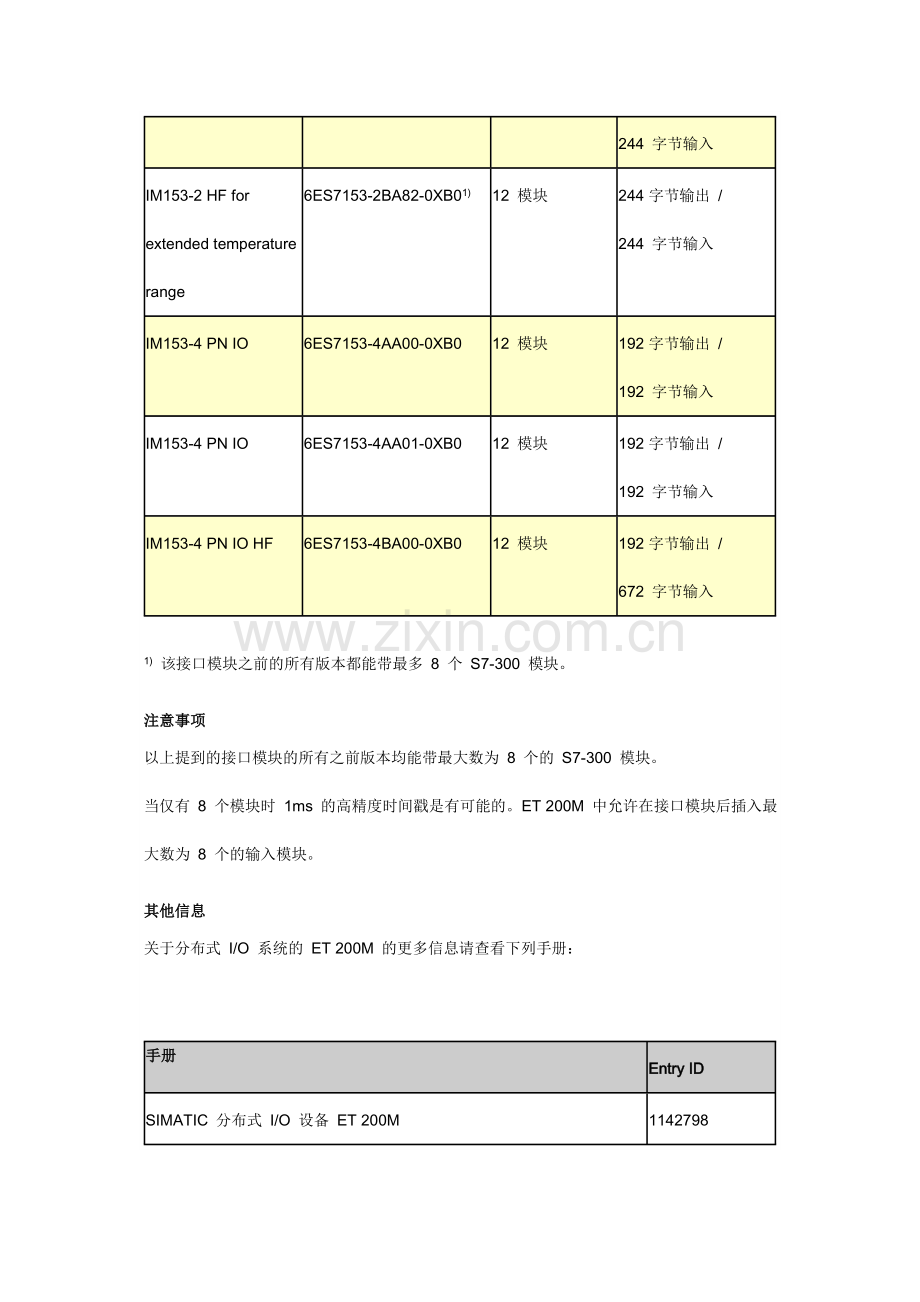

ET 200M 接口模块能扩展多少个模块.doc

ET 200M (标准模块) -- 产品信息 -- 技术数据

哪些模块可以用于软冗余系统？

哪些 SIMATIC S7 组件以及驱动支持时钟同步功能？

一个 ET 200M 接口模块能扩展多少个模块?

实现 S7-300，S7-400，ET 200M，ET 200S 和 ET 200iSP 产品系列中的 SIMATIC 模块在高浓度腐蚀性气体环境中的应用

热电偶如何分类和识别？

一个输入信号必须存在多久才可被模拟输入模块识别为过程警报？

一个 ET 200M 接口模块能扩展多少个模块?

描述
本条目号包括以下信息：在一个 ET 200M 接口模块上能扩展的最大模块数，以及该接口模块所支持的地址域。

接口模块
订货号
可扩展的模块最大数量
地址域
IM153-1
6ES7153-1AA03-0XB0
8 模块
128 字节输出 /
128 字节输入
IM153-2 FO
6ES7153-2BB00-0XB0
8 模块
128 字节输出 /
128 字节输入
IM153-2 HF
6ES7153-2BA02-0XB01)
12 模块
244 字节输出 /
244 字节输入
IM153-2 HF for extended temperature range
6ES7153-2BA82-0XB01)
12 模块
244 字节输出 /
244 字节输入
IM153-4 PN IO
6ES7153-4AA00-0XB0
12 模块
192 字节输出 /
192 字节输入
IM153-4 PN IO
6ES7153-4AA01-0XB0
12 模块
192 字节输出 /
192 字节输入
IM153-4 PN IO HF
6ES7153-4BA00-0XB0
12 模块
192 字节输出 /
672 字节输入
1) 该接口模块之前的所有版本都能带最多 8 个 S7-300 模块。
注意事项
以上提到的接口模块的所有之前版本均能带最大数为 8 个的 S7-300 模块。
当仅有 8 个模块时 1ms 的高精度时间戳是有可能的。ET 200M 中允许在接口模块后插入最大数为 8 个的输入模块。
其他信息
关于分布式 I/O 系统的 ET 200M 的更多信息请查看下列手册：

手册
Entry ID
SIMATIC 分布式 I/O 设备 ET 200M
1142798
SIMATIC ET 200M 接口模块 IM 153-4 PN 和 IM 153-2 HF
46387818
接口模块 IM 153-2
26269772
