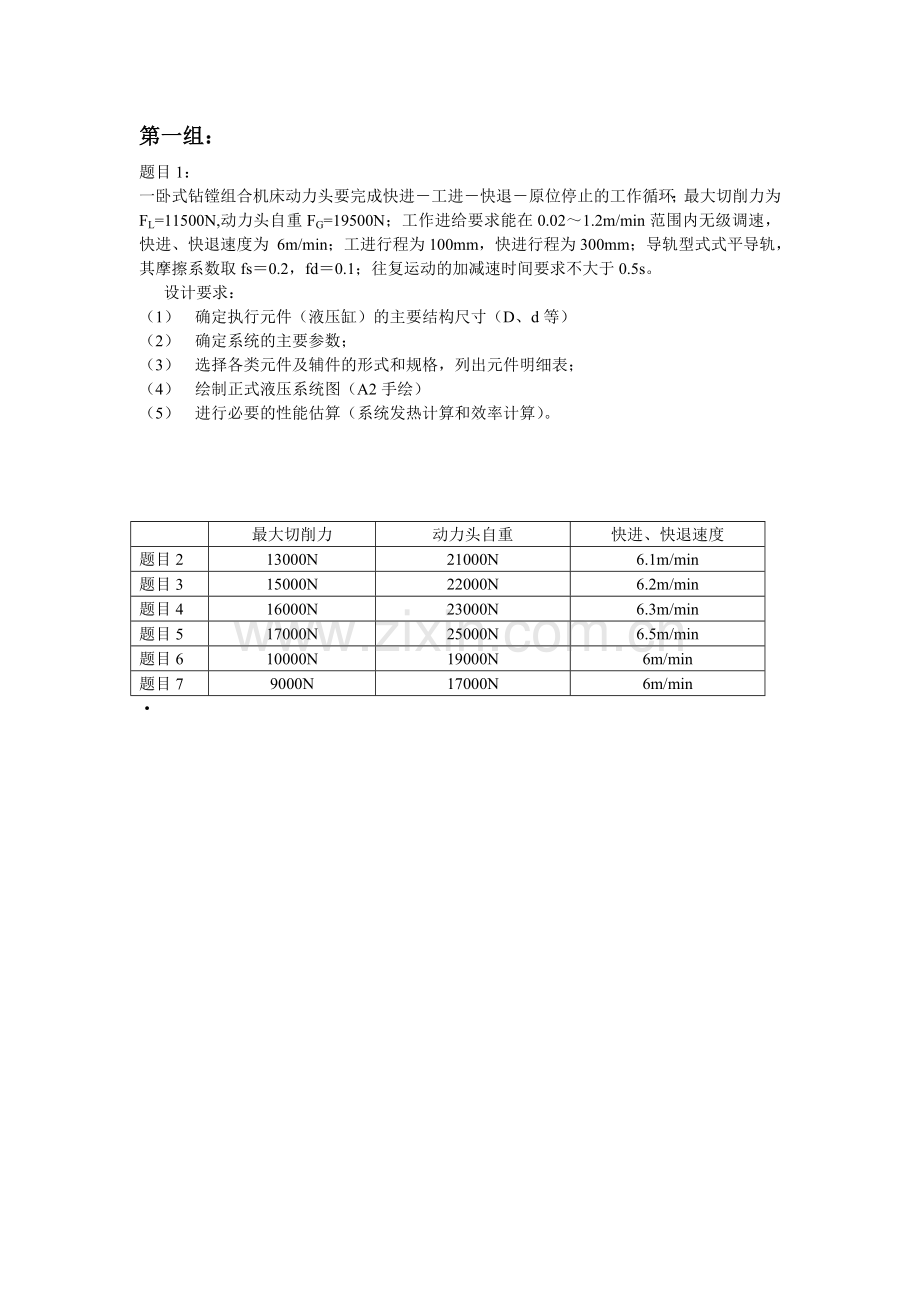

第一组:
题目1:
一卧式钻镗组合机床动力头要完成快进-工进-快退-原位停止的工作循环;最大切削力为FL=11500N,动力头自重FG=19500N;工作进给要求能在0.02~1.2m/min范围内无级调速,快进、快退速度为 6m/min;工进行程为100mm,快进行程为300mm;导轨型式式平导轨,其摩擦系数取fs=0.2,fd=0.1;往复运动的加减速时间要求不大于0.5s。
设计要求:
(1) 确定执行元件(液压缸)的主要结构尺寸(D、d等)
(2) 确定系统的主要参数;
(3) 选择各类元件及辅件的形式和规格,列出元件明细表;
(4) 绘制正式液压系统图(A2手绘)
(5) 进行必要的性能估算(系统发热计算和效率计算)。
最大切削力
动力头自重
快进、快退速度
题目2
13000N
21000N
6.1m/min
题目3
15000N
22000N
6.2m/min
题目4
16000N
23000N
6.3m/min
题目5
17000N
25000N
6.5m/min
题目6
10000N
19000N
6m/min
题目7
9000N
17000N
6m/min
·

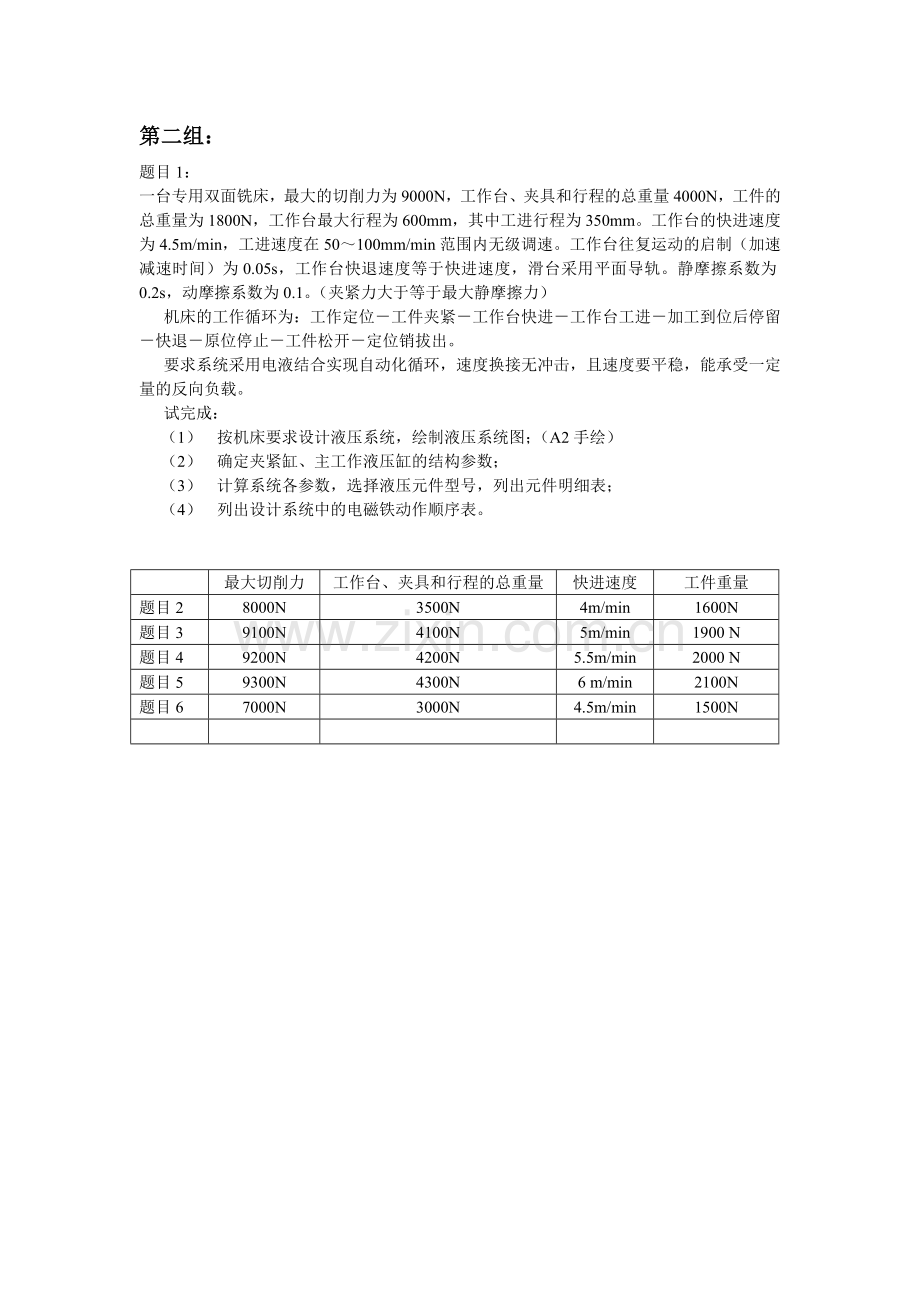

第二组:
题目1:
一台专用双面铣床,最大的切削力为9000N,工作台、夹具和行程的总重量4000N,工件的总重量为1800N,工作台最大行程为600mm,其中工进行程为350mm。工作台的快进速度为4.5m/min,工进速度在50~100mm/min范围内无级调速。工作台往复运动的启制(加速减速时间)为0.05s,工作台快退速度等于快进速度,滑台采用平面导轨。静摩擦系数为0.2s,动摩擦系数为0.1。(夹紧力大于等于最大静摩擦力)
机床的工作循环为:工作定位-工件夹紧-工作台快进-工作台工进-加工到位后停留-快退-原位停止-工件松开-定位销拔出。
要求系统采用电液结合实现自动化循环,速度换接无冲击,且速度要平稳,能承受一定量的反向负载。
试完成:
(1) 按机床要求设计液压系统,绘制液压系统图;(A2手绘)
(2) 确定夹紧缸、主工作液压缸的结构参数;
(3) 计算系统各参数,选择液压元件型号,列出元件明细表;
(4) 列出设计系统中的电磁铁动作顺序表。
最大切削力
工作台、夹具和行程的总重量
快进速度
工件重量
题目2
8000N
3500N
4m/min
1600N
题目3
9100N
4100N
5m/min
1900 N
题目4
9200N
4200N
5.5m/min
2000 N
题目5
9300N
4300N
6 m/min
2100N
题目6
7000N
3000N
4.5m/min
1500N
第三组:
题目1:
设计一台用成型铣刀加工的液压专用铣床,要求机床工作台上一次可安装两只工件,并能同时加工。工件的上料、卸料由手工完成,工件的夹紧及工作台进给由液压系统完成。机床的工作循环为:手工上料—工件自动夹紧—工作台快进—铣削进给(工进)—工作台快退—夹具松开—手工卸料。
对液压系统的具体参数要求:运动部件总重G=25000N,切削力Fw=18000N;快进行程l1=300mm,工进行程l2=80mm;快进、快退速度v1=v3=5m/min,工进速度v2=100~600mm/min,启动时间Δt=0.5s;夹紧力Fj=3000N,行程lj=15mm,夹紧时间Δtj=1s。工作台导轨采用平导轨,导轨间静摩擦系数 fs=0.2,动摩擦系数fd=0.1,要求工作台能在任意位置上停留。
设计任务:
(1)确定执行元件(液压缸)的主要结构尺寸(D、d等)
(2)确定系统的主要参数;
(3)选择各类元件及辅件的形式和规格,列出元件明细表;
(4)绘制正式液压系统图(A2手绘)
(5)进行必要的性能估算(系统发热计算和效率计算)。
切削力
运动部件总重
快进速度
夹紧力
题目2
17000N
24000N
4.5m/min
2500N
题目3
19000N
26000N
5.5m/min
3100 N
题目4
20000N
27000N
6m/min
3200N
题目5
21000N
28000N
6.5 m/min
3300N
题目6
17000N
24000N
5m/min
3000N
题目7
15000N
23000N
5m/min
3000N
第四组:
题目1:
设计一台卧式单面多轴钻孔组合机床液压动力滑台的液压系统。已知参数:切削负载FL=30500N,机床工作部件总质量m=1000kg,快进、快退速度均为5.5m/min,工进速度在20~100mm/min范围内可无级调节。滑台最大行程400mm,其中工进行程150mm,往复运动加、减速时间≤0.2s,滑台采用平导轨,其摩擦系数fs=0.2,动摩擦系数fd=0.1。滑台要求完成“快进-工进-快退-停止”的工作循环。
设计任务:
(1) 完成系统的设计与计算,阐述液压传动系统的工作原理,并整理出设计计算说明书;
(2) 绘制液压传动系统图;(A2图纸,手绘)
(3) 确定液压缸的结构参数;
(4) 选择液压元件及辅件,并列出元件明细表;
(5) 列出设计系统中的电磁铁动作顺序表。
切削力
工作部件总重
快进速度
滑台最大行程
题目2
30000N
950KG
5.5m/min
400mm
题目3
31000N
1050kg
5.5m/min
410mm
题目4
31050N
1100kg
6m/min
410mm
题目5
31100N
1200kg
6.5 m/min
420mm
题目6
29500N
900kg
5.5m/min
400mm
题目7
28500N
800kg
5.5m/min
400mm
第五组:
题目1:
设计一台钻、镗两用组合机床的液压系统。要求:液压系统完成快进—工进—死挡铁停留—快退—原位停止的工作循环,并完成工件的定位与夹紧。机床的快进速度为5m/min,快退速度与快进速度相等。工进要求是:能在20~100mm/min范围内无级调速。最大行程为500mm,工进行程为300mm。最大切削力为12000N。运动部件自重为20000N。导轨水平放置,工件所需夹紧力不得超过6500N,最小不低于4000N。夹紧缸的行程为50mm,由松开到夹紧的时间Δt1=1s,启动换向时间Δt2=0.2s,摩擦系数fs=0.2,动摩擦系数fd=0.1。
设计任务:
(1) 完成系统的设计与计算,阐述液压传动系统的工作原理,并整理出设计计算说明书;
(2) 绘制液压传动系统图;(A2图纸,手绘)
(3) 确定液压缸的结构参数;
(4) 选择液压元件及辅件,并列出元件明细表;
切削力
工作部件总重
快进速度
滑台最大行程
题目2
10000N
18000N
4.5m/min
450mm
题目3
13000N
21000 N
5m/min
520mm
题目4
14000N
22000N
5.5m/min
530mm
题目5
15000N
23000N
6.m/min
540mm
题目6
10000N
17000N
4m/min
500mm
题目7
9000N
14000N
4m/min
500mm
第六组:
题目1:
一台专用铣床,铣头驱动电动机功率为7.5KW,铣刀直径为120mm,转速为350r/min。工作行程为400mm,快进、快退速度为6m/min,工进速度为60~1000mm/min,加、减速时间为0.05s。工作台水平放置,导轨摩擦系数为0.1,运动部件总重量为4000N。试设计该机床的液压系统。
设计任务:
(1) 完成系统的设计与计算,阐述液压传动系统的工作原理,并整理出设计计算说明书;
(2) 绘制液压传动系统图;(A2图纸,手绘)
(3) 确定液压缸的结构参数;
(4) 选择液压元件及辅件,并列出元件明细表;
电动机功率
工作部件总重
快进速度
滑台最大行程
题目2
7.5KW
5000N
6m/min
450mm
题目3
8.5KW
6000N
6m/min
400mm
题目4
8.5KW
6500N
6.5m/min
400mm
题目5
9KW
6000N
6.5m/min
400mm
题目6
9KW
6500N
7m/min
400mm
题目7
8.5KW
5500N
7m/min
450mm
