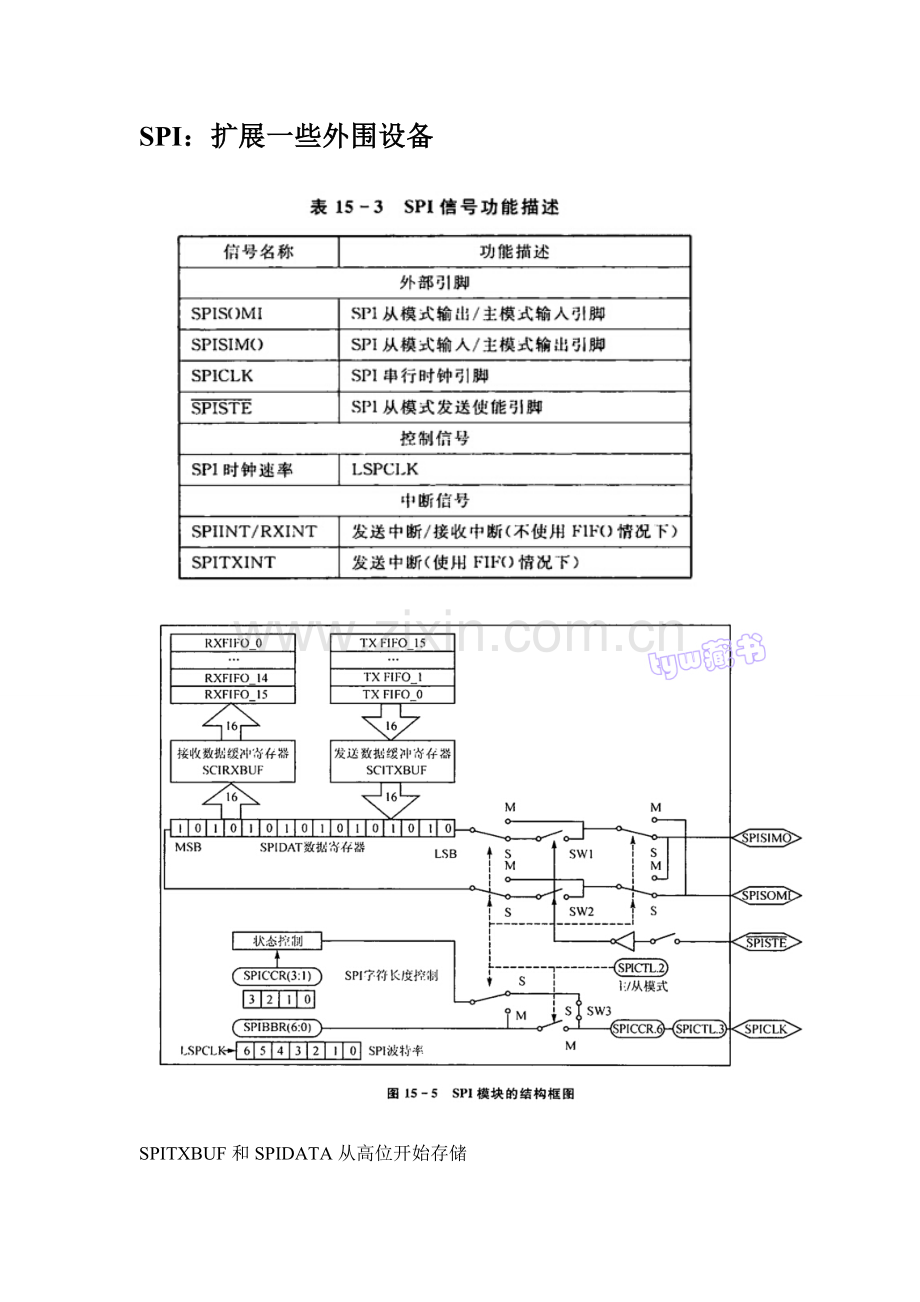

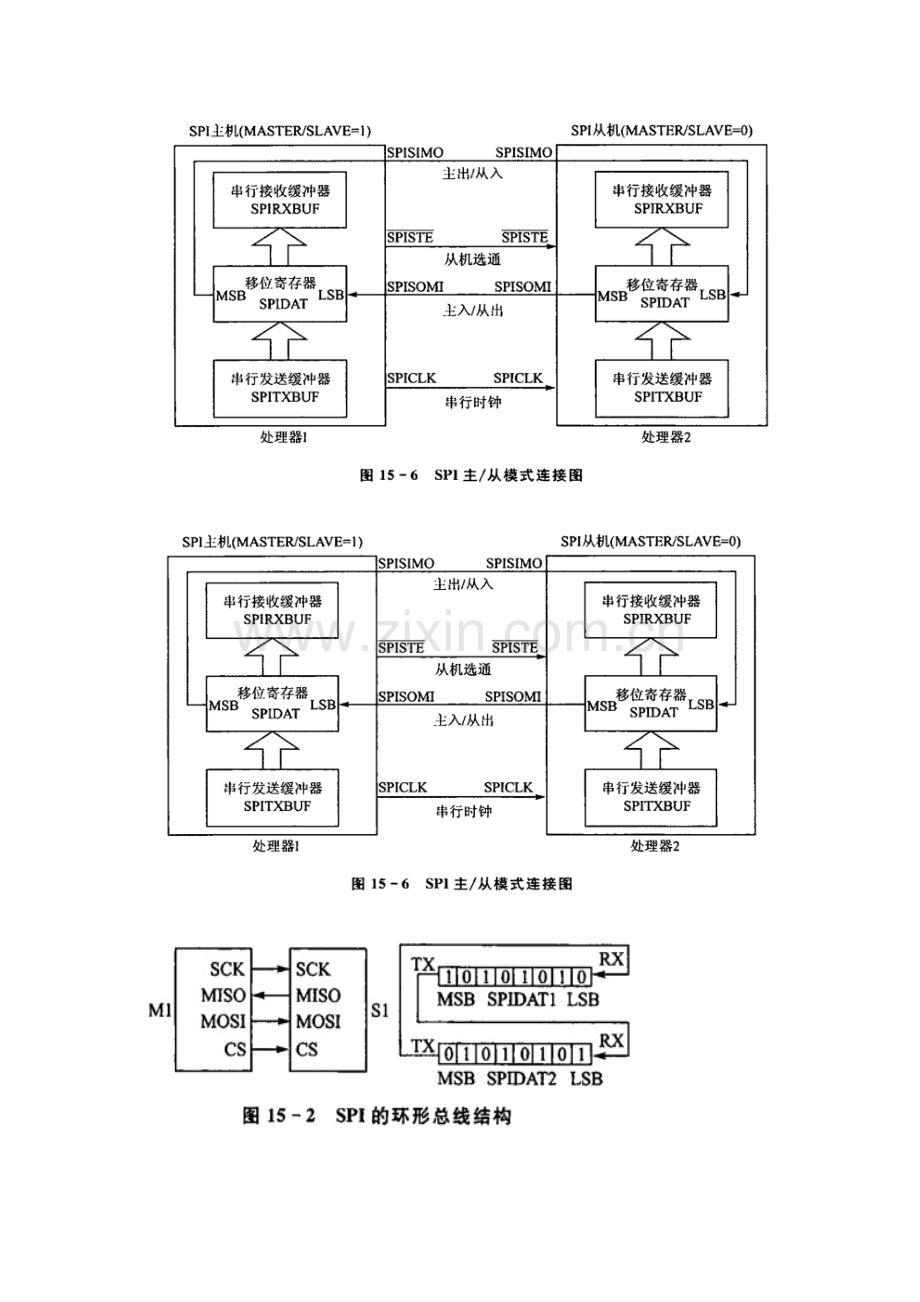

SPI：扩展一些外围设备

SPITXBUF和SPIDATA从高位开始存储

注意：在同一个时刻只能有一个从机起作用
如何设置SPI成为从机

通过设置SPI工作控制寄存器SPICTL的MASTER/SLAVE为0来使得SPI工作于从机模式，编程的语句为
Spiregs.spictl.bit.master_slave=0

从机接收功能较多：通过编程可以禁止从spi的发送功能
编程语句为spiaregs.spictl.bit.talk=0
数据格式问题

简单的说：即数据写入发送缓冲和数据寄存器时，是从高位开始写的；而从接收缓冲寄存器取数据时 从低位开始取

SPI时钟配置
相位以及极性决定了四种不同的时钟方案

其他三个以此类推，同样可得出其意思。

通过将SPIFFTX寄存器中的spiffen位置位来启动SPI的FIFO功能,将SPIFFTX寄存器中的SPIFFEN位置位，可以在任何状态下复位FIFO模式，SPIFIFO将重新开始发送和接收数据。
数据从fifo转移到移位寄存器的速度是可编程的
SPIFFCT寄存器的0-7位
SPI的中断

有疑问的知识点 关于左对齐右对齐的问题？
从低位写进去，为左对齐，向SPITXBUF写操作必须是左对齐的。
由于数据先移入SPI的最高有效位，所以数据在此寄存器当中进行右对齐存储。
接收完整的字

DSP TMS320F2812的SPI使用总结 1. spi速率不能超过15M，超过后会出现严重误码
2. 如果接收方式为中断接收，SPICCR字符长度控制位决定了中断的字长。如字长为8，中断等级为1，则每接收一个字节产生一次中断。如字长为16，中断等级为1，则每接收2个字节产生一次中断。
3. 注意主模式和从模式的极性一定要相同。主模式为上升沿采样，下降沿输出。从模式也应该为上升沿采样，下降沿输出。否则会出现采样数据不准确。
4. 注意数据写入SPITXBUF时是左对齐，而读入SPIRXBUF是右对齐。这个问题在16位字长时不突出。但是在16位以下数据字长时要特别注意。一般方法是做左移运算。
5. 注意SPI FIFO的用法。
本人在调试过程中，遇到的最大问题就是数据丢失，困扰多天。后来查明原因，因为开启SPI FIFO增强功能，不能根据SpiaRegs.SPISTS.bit.BUFFULL_FLAG来暂停发送数据。因为此时的TXBUF是从TX FIFO中得数据。程序中写入TXBUF，只是写入发送缓冲器即FIFO。根据先进先出原理，你源源不断的向TXBUF写数据，则FIFO里总是保存你最后写入的数据，而不会将SpiaRegs.SPISTS.bit.BUFFULL_FLAG位置一，所以会发现数据丢失。正确的方法应该判断SPI TX FIFO中的字的个数。如果发送FIFO里已经有16个字了，此时应该停止发送新数据，而等待SPI总线上主机的时钟将TXBUF里数据移出，FIFO数据自动装载一个字到TXBUF里，这时才能发送新数据。
