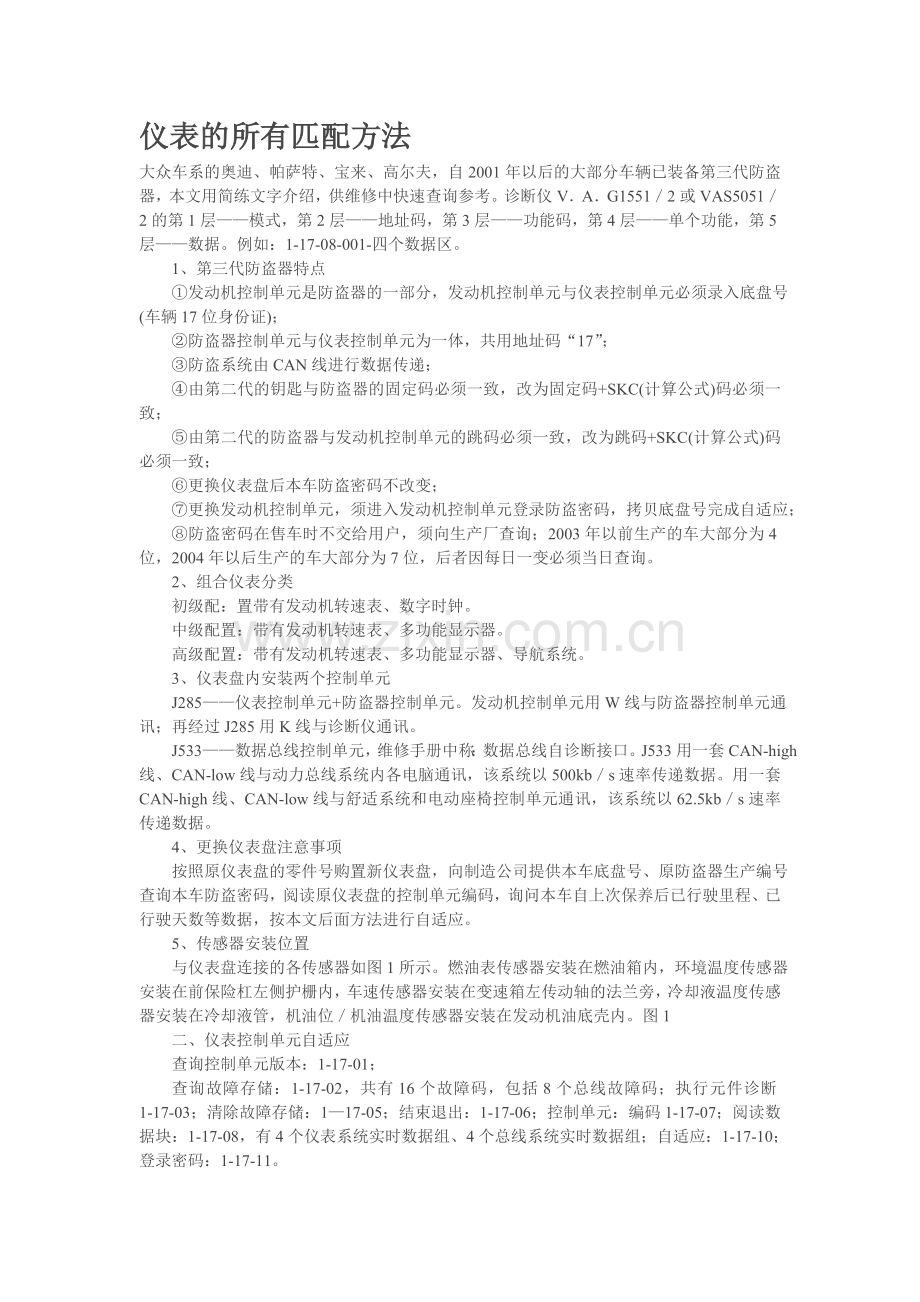

仪表的所有匹配方法
大众车系的奥迪、帕萨特、宝来、高尔夫，自2001年以后的大部分车辆已装备第三代防盗器，本文用简练文字介绍，供维修中快速查询参考。诊断仪V．A．G1551／2或VAS5051／2的第1层——模式，第2层——地址码，第3层——功能码，第4层——单个功能，第5层——数据。例如：1-17-08-001-四个数据区。
1、第三代防盗器特点
①发动机控制单元是防盗器的一部分，发动机控制单元与仪表控制单元必须录入底盘号(车辆17位身份证)；
②防盗器控制单元与仪表控制单元为一体，共用地址码“17”；
③防盗系统由CAN线进行数据传递；
④由第二代的钥匙与防盗器的固定码必须一致，改为固定码+SKC(计算公式)码必须一致；
⑤由第二代的防盗器与发动机控制单元的跳码必须一致，改为跳码+SKC(计算公式)码必须一致；
⑥更换仪表盘后本车防盗密码不改变；
⑦更换发动机控制单元，须进入发动机控制单元登录防盗密码，拷贝底盘号完成自适应；
⑧防盗密码在售车时不交给用户，须向生产厂查询；2003年以前生产的车大部分为4位，2004年以后生产的车大部分为7位，后者因每日一变必须当日查询。
2、组合仪表分类
初级配：置带有发动机转速表、数字时钟。
中级配置：带有发动机转速表、多功能显示器。
高级配置：带有发动机转速表、多功能显示器、导航系统。
3、仪表盘内安装两个控制单元
J285——仪表控制单元+防盗器控制单元。发动机控制单元用W线与防盗器控制单元通讯；再经过J285用K线与诊断仪通讯。
J533——数据总线控制单元，维修手册中称：数据总线自诊断接口。J533用一套CAN-high线、CAN-low线与动力总线系统内各电脑通讯，该系统以500kb／s速率传递数据。用一套CAN-high线、CAN-low线与舒适系统和电动座椅控制单元通讯，该系统以62.5kb／s速率传递数据。
4、更换仪表盘注意事项
按照原仪表盘的零件号购置新仪表盘，向制造公司提供本车底盘号、原防盗器生产编号查询本车防盗密码，阅读原仪表盘的控制单元编码，询问本车自上次保养后已行驶里程、已行驶天数等数据，按本文后面方法进行自适应。
5、传感器安装位置
与仪表盘连接的各传感器如图1所示。燃油表传感器安装在燃油箱内，环境温度传感器安装在前保险杠左侧护栅内，车速传感器安装在变速箱左传动轴的法兰旁，冷却液温度传感器安装在冷却液管，机油位／机油温度传感器安装在发动机油底壳内。图1
二、仪表控制单元自适应
查询控制单元版本：1-17-01；
查询故障存储：1-17-02，共有16个故障码，包括8个总线故障码；执行元件诊断1-17-03；清除故障存储：1—17-05；结束退出：1-17-06；控制单元：编码1-17-07；阅读数据块：1-17-08，有4个仪表系统实时数据组、4个总线系统实时数据组；自适应：1-17-10；登录密码：1-17-11。

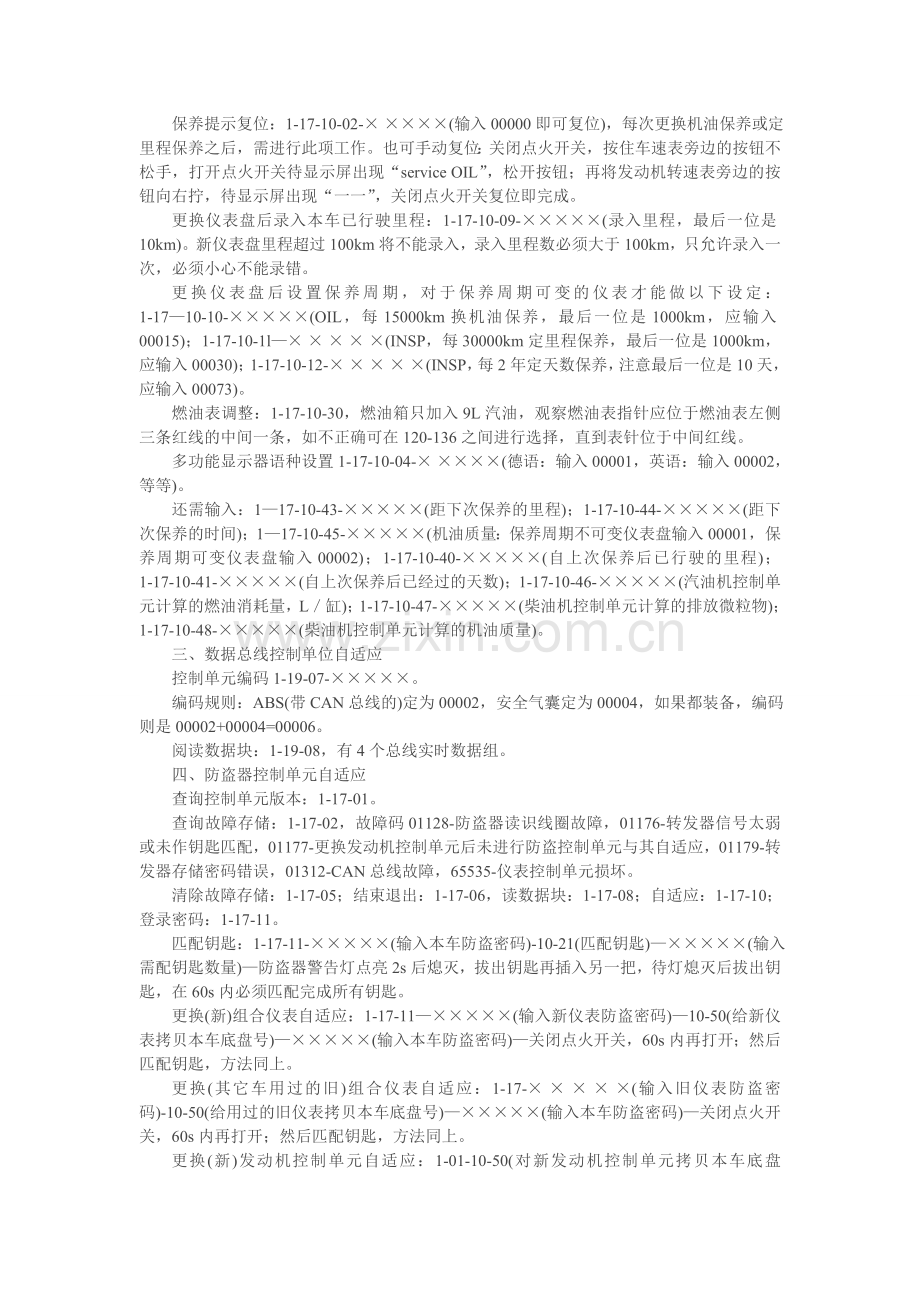

保养提示复位：1-17-10-02-× ××××(输入00000即可复位)，每次更换机油保养或定里程保养之后，需进行此项工作。也可手动复位：关闭点火开关，按住车速表旁边的按钮不松手，打开点火开关待显示屏出现“service OIL”，松开按钮；再将发动机转速表旁边的按钮向右拧，待显示屏出现“一一”，关闭点火开关复位即完成。
更换仪表盘后录入本车已行驶里程：1-17-10-09-×××××(录入里程，最后一位是10km)。新仪表盘里程超过100km将不能录入，录入里程数必须大于100km，只允许录入一次，必须小心不能录错。
更换仪表盘后设置保养周期，对于保养周期可变的仪表才能做以下设定：1-17—10-10-×××××(OIL，每15000km换机油保养，最后一位是1000km，应输入00015)；1-17-10-1l—× × × × ×(INSP，每30000km定里程保养，最后一位是1000km，应输入00030)；1-17-10-12-× × × × ×(INSP，每2年定天数保养，注意最后一位是10天，应输入00073)。
燃油表调整：1-17-10-30，燃油箱只加入9L汽油，观察燃油表指针应位于燃油表左侧三条红线的中间一条，如不正确可在120-136之间进行选择，直到表针位于中间红线。
多功能显示器语种设置1-17-10-04-× ××××(德语：输入00001，英语：输入00002，等等)。
还需输入：1—17-10-43-×××××(距下次保养的里程)；1-17-10-44-×××××(距下次保养的时间)；1—17-10-45-×××××(机油质量：保养周期不可变仪表盘输入00001，保养周期可变仪表盘输入00002)；1-17-10-40-×××××(自上次保养后已行驶的里程)；1-17-10-41-×××××(自上次保养后已经过的天数)；1-17-10-46-×××××(汽油机控制单元计算的燃油消耗量，L／缸)；1-17-10-47-×××××(柴油机控制单元计算的排放微粒物)；1-17-10-48-×××××(柴油机控制单元计算的机油质量)。
三、数据总线控制单位自适应
控制单元编码1-19-07-×××××。
编码规则：ABS(带CAN总线的)定为00002，安全气囊定为00004，如果都装备，编码则是00002+00004=00006。
阅读数据块：1-19-08，有4个总线实时数据组。
四、防盗器控制单元自适应
查询控制单元版本：1-17-01。
查询故障存储：1-17-02，故障码01128-防盗器读识线圈故障，01176-转发器信号太弱或未作钥匙匹配，01177-更换发动机控制单元后未进行防盗控制单元与其自适应，01179-转发器存储密码错误，01312-CAN总线故障，65535-仪表控制单元损坏。
清除故障存储：1-17-05；结束退出：1-17-06，读数据块：1-17-08；自适应：1-17-10；登录密码：1-17-11。
匹配钥匙：1-17-11-×××××(输入本车防盗密码)-10-21(匹配钥匙)—×××××(输入需配钥匙数量)—防盗器警告灯点亮2s后熄灭，拔出钥匙再插入另一把，待灯熄灭后拔出钥匙，在60s内必须匹配完成所有钥匙。
更换(新)组合仪表自适应：1-17-11—×××××(输入新仪表防盗密码)—10-50(给新仪表拷贝本车底盘号)—×××××(输入本车防盗密码)—关闭点火开关，60s内再打开；然后匹配钥匙，方法同上。
更换(其它车用过的旧)组合仪表自适应：1-17-× × × × ×(输入旧仪表防盗密码)-10-50(给用过的旧仪表拷贝本车底盘号)—×××××(输入本车防盗密码)—关闭点火开关，60s内再打开；然后匹配钥匙，方法同上。
更换(新)发动机控制单元自适应：1-01-10-50(对新发动机控制单元拷贝本车底盘号)—×××××(输入本车防盗密码)一关闭点火开关，60s内再打开点火开关，2min内不得启动发动机。
更换(其它车用过的旧)发动机控制单元自适应：1-01-11—×××××(输入旧发动机控制单元防盗密码)—10-50(对旧发动机控制单元拷贝本车底盘号)—×××××(输入本车防盗密码)—关闭点火开关，60s内再打开点火开关，2min内不得启动发动机。
同时更换(新)组合仪表、(新)发动机控制单元自适应：所有旧钥匙均不能使用，首先向一汽—大众公司提供钥匙牌，定制钥匙。1-17-15-××××××××××××××××× (输入本车17位底盘号)。
1-01-10-50(对新发动机控制单元拷贝本车底盘号)—×××××(输入本车防盗密码)
1-17-11，匹配钥匙，方法同上
1-01-04-060(节气门电位计基本调整)
1-01-04-074(EGR阀电位计基本调整)奥迪A8仪表如何匹配做仪表的燃油消耗显示匹配奥迪仪表如何匹配做仪表的燃油消耗显示匹配：
1、进入仪表系统（地址码：17），选择“自适应”（匹配）功能；
2、输入通道号“03”，按仪器指示的按钮，直到屏幕显示：通道　　03　　　　　　　匹配　　　100输入匹配值　　XXXXX注：只能通过直接输入来校正燃油消耗显示值！！
4、通过仪器的键盘来输入校正值，前面几位加“0”，匹配值只能在85%－－－115%之间，输入步长为5%；例如：希望输入值：90%，键盘输入“00090”并确认；
5、按屏幕指示按键确认输入，直到屏幕提示“是否存储新值？”，然后按确认！
6、如果仪器显示“可能未知或当前不能执行”，那就得重新做一遍.仪表板编码为5位：AABCD，AA、B、C、D的编码说明如下。
AA 按二进制位编码(Bit)，对应的位值为1时表示对应的功能激活，为0时表示对应的功能不激活或者无此传感器。最右一位为Bit0，各Bit的编码含义如下：
Bit 含义 备注
0 制动摩擦片磨损指示灯 所有款都支持，缺省值为1
1 安全带报警指定 所有款都支持，缺省值为0
2 玻璃清洗液液面报警 只有豪华型支持，豪华型缺省值为1举例说明如下：
1、仪表版编码为05xxx时，其中AA＝05，其二进制表示为0101，即 Bit 0＝1，Bit 1＝0，Bit2＝1，根据上述说明可以知道该编码对应的含义是：
? ? 激活了制动摩擦片报警
? ? 未激活安全带报警指示灯
? ? 激活了玻璃清洗液液面报警
2、仪表板编码为 07xxx时，其中AA＝07，其二进制表示为 0111，即Bit0＝1，Bit1＝1，Bit2＝1，根据上述说明可知该编码对应的含义是：
? ? 激活了制动摩擦片报警
? ? 激活了安全带报警指示灯
? ? 激活了玻璃清洗液液面报警
B表示国别，取值范围 1－9。值 国别 里程 时间格式 附加功能 备注
1 欧洲 公里 24小时 国产车缺省值
2 美国 英里 12小时
3 加拿大 公里 12小时 不拔钥匙开司机门时短续报警1分钟
4 英国 英里 24小时
5 日本 公里 24小时
6 沙特 公里 24小时 不拔钥匙开司机门时断续报警1分钟 速度超过125km/h后车内长鸣报警
7 澳大利亚 公里 24小时
8 未知
9 未知
C表示汽车的保养里程或气缸数(部分2001年前车型)，取值范围 0-6。值 含义 备注
0 保养里程不可变且无机油油面/温度传感器 舒适款缺省值
1 保养里程可变且有机油油面/温度传感器 1.8T
2 保养里程不可变且有机油油面/温度传感器 1.8T缺省值
3 不带保养显示的车
4 4缸发动机 1999-2001部分车型
6 6缸发动机 1999-2001部分车型
D表示汽车的发动机类型以及里程脉冲计数器常数，取值范围 1-8。值 含义 备注
1 1.4L/55KW发动机，脉冲常数4345 舒适款缺省值
2 1.6L/69,78,81KW发动机，脉冲常数3648
3 脉冲常数3648 1.8T/1.8L车型
4 3582
5 3582
6 3648 操作方法,进入17模块,可以看到仪表台编号,我的初始值是05125即AA=05,B=1,C=2,D=5具体含义可以查看上面的数据表选07,重新编码将05125修改为07125,点确定,然后就ok了功能测试,再次进入17模块,选输出测试,系统会自动检测仪表台上的指示灯,你会发现,多了一个安全带的指示灯....还有其它设定,比如,将B=1改成B=6,就可以实现不拔钥匙开司机门时断续报警1分钟,速度超过125km/h后车内长鸣报警大家可以自己试试,呵呵,很有乐趣的
