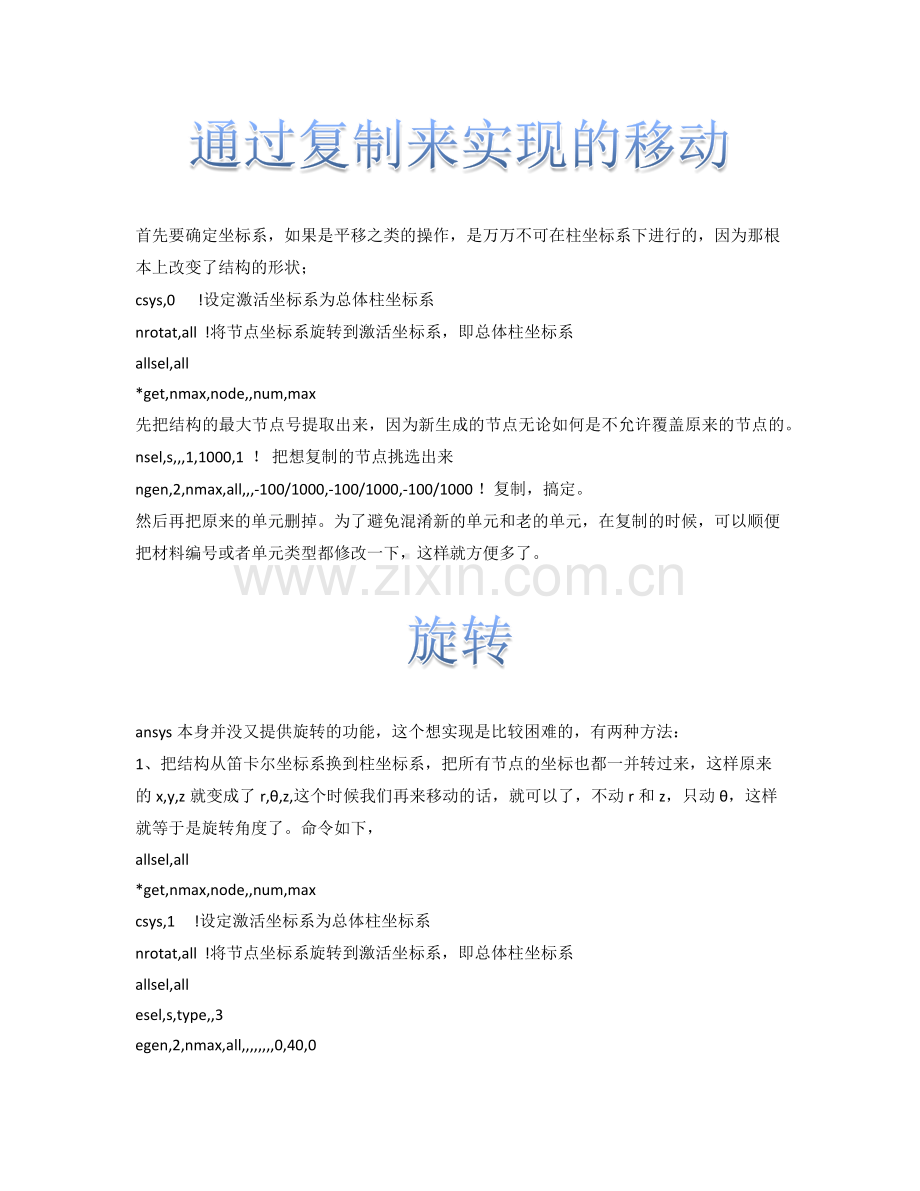

通过复制来实现的移动
首先要确定坐标系，如果是平移之类的操作，是万万不可在柱坐标系下进行的，因为那根本上改变了结构的形状；
csys,0 !设定激活坐标系为总体柱坐标系
nrotat,all !将节点坐标系旋转到激活坐标系，即总体柱坐标系
allsel,all
*get,nmax,node,,num,max
先把结构的最大节点号提取出来，因为新生成的节点无论如何是不允许覆盖原来的节点的。
nsel,s,,,1,1000,1 ！ 把想复制的节点挑选出来
ngen,2,nmax,all,,,-100/1000,-100/1000,-100/1000 ！复制，搞定。
然后再把原来的单元删掉。为了避免混淆新的单元和老的单元，在复制的时候，可以顺便把材料编号或者单元类型都修改一下，这样就方便多了。

旋转
ansys本身并没又提供旋转的功能，这个想实现是比较困难的，有两种方法：
1、把结构从笛卡尔坐标系换到柱坐标系，把所有节点的坐标也都一并转过来，这样原来的x,y,z就变成了r,θ,z,这个时候我们再来移动的话，就可以了，不动r和z，只动θ，这样就等于是旋转角度了。命令如下，
allsel,all
*get,nmax,node,,num,max
csys,1 !设定激活坐标系为总体柱坐标系
nrotat,all !将节点坐标系旋转到激活坐标系，即总体柱坐标系
allsel,all
esel,s,type,,3
egen,2,nmax,all,,,,,,,,0,40,0
上面的这些是针对绕z轴旋转的，要是绕其他轴旋转，那么就使用其他的几个坐标系，利用cslist名列出ansys里面所有的坐标系，可见绕z轴旋转的是1号坐标系；绕x轴旋转的是6号坐标系；绕y轴旋转的是5号坐标系；根据需要选择合适的坐标系；

list coord. sys. from 0 to 1001 by 1

active coordinate system= 1001 (cartesian)

sing
system type center parameters keys
0 0 (cartesian) 0.000 0.000 0.000 1.000 1.000 0 0
1 1 (cylindrical) z 0.000 0.000 0.000 1.000 0.000 0 0
2 2 (spherical) 0.000 0.000 0.000 1.000 1.000 0 0
4 0 (cartesian) 159.580 103.740 77.464 1.000 0.000 0 0
5 1 (cylindrical) y 0.000 0.000 0.000 1.000 0.000 0 0
6 1 (cylindrical) x 0.000 0.000 0.000 1.000 0.000 0 0
1001 0 (cartesian) 0.000 0.000 0.000 1.000 1.000 0 0

system orientation vectors (x,y,z)
0 1.00 0.00 0.00 0.00 1.00 0.00 0.00 0.00 1.00
1 1.00 0.00 0.00 0.00 1.00 0.00 0.00 0.00 1.00
2 1.00 0.00 0.00 0.00 1.00 0.00 0.00 0.00 1.00
4 0.00 -0.71 0.71 0.00 -0.71 -0.71 1.00 0.00 0.00
5 1.00 0.00 0.00 0.00 0.00 -1.00 0.00 1.00 0.00
6 0.00 0.00 -1.00 0.00 1.00 0.00 1.00 0.00 0.00
1001 1.00 0.00 0.00 0.00 0.71 0.71 0.00 -0.71 0.71

csys type xc yc zc thxy thyz thzx
1001 0 0.0000 0.0000 0.0000 0.000 45.000 0.000

2、这种方式是新建一个坐标系，这个坐标系是一个local的坐标系，建好后，打开，然后把所有的东西一股脑儿的全部换过去，这样就等于把结构旋转了，命令如下：
csys,0
clocal,1001,0,0,0,0,0,45,0
csys,1001
transfer,0,0,all
此外nmodif这个命令应该也是没问题的，应该是最完美的同时可以实现移动和转动的，但是无论如何这个命令都不工作，执行就出错，原因不明。
allsel,all
modmsh,nocheck
modmsh,detach
allsel,all
nmodif,all, 0.01,0.01,0.01

3、上面的这几个命令的问题是仅针对单元的旋转，如果这个单元是属于某个体的，就麻烦了，上面的命令不工作，需要新的办法，就是把体一起旋转。
allsel,all !还是先全选
*get,nmax,node,,num,max !找到最大节点编号

csys,0 !回到原始坐标
clocal,1002,1, 11.198 , 13.630 , -45.245,0,0,90 !生成新的坐标系，找到坐标系的圆心，顺便确定新生成的坐标系的角度，这决定了旋转的方向。
csys,1002 !进入新坐标系
nrotat,all !将节点坐标系旋转到激活坐标系，即总体柱坐标系
allsel,all !全选
!选择体
vsel,s,volu,,11
vsel,a,volu,,13
vsel,a,volu,,14
vsel,a,volu,,15
vgen,2,all,,,0,90,0,nmax,0,0 ! 旋转，旋转的角度必须选择dx，dy，dz中的dy!
allsel,all
eplot,volu

如果出错，可以把 位置移动，角度变化分开来做，
