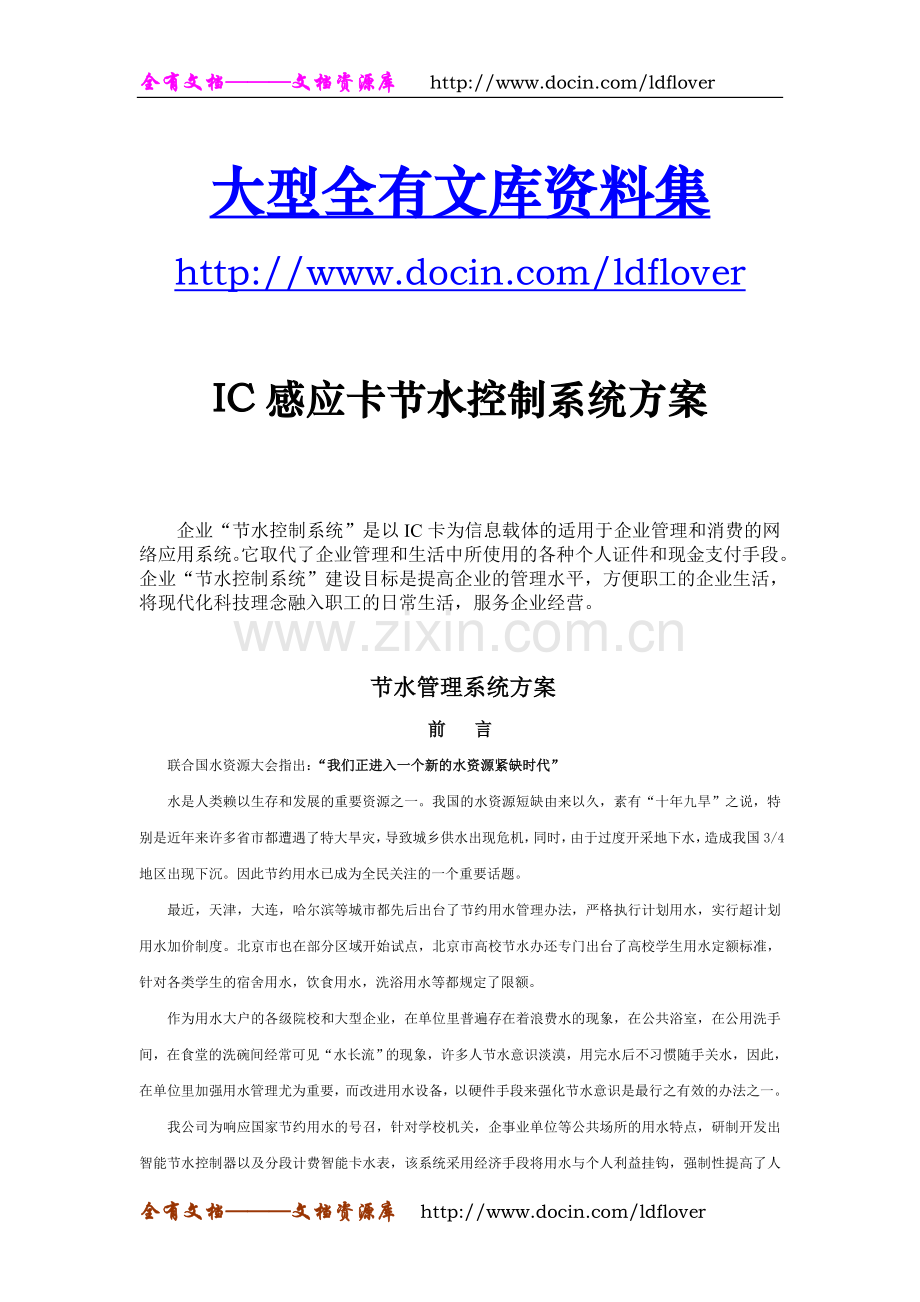

IC感应卡节水控制系统方案

企业“节水控制系统”是以IC卡为信息载体的适用于企业管理和消费的网络应用系统。它取代了企业管理和生活中所使用的各种个人证件和现金支付手段。企业“节水控制系统”建设目标是提高企业的管理水平，方便职工的企业生活，将现代化科技理念融入职工的日常生活，服务企业经营。

节水管理系统方案
前 言
联合国水资源大会指出：“我们正进入一个新的水资源紧缺时代”
水是人类赖以生存和发展的重要资源之一。我国的水资源短缺由来以久，素有“十年九旱”之说，特别是近年来许多省市都遭遇了特大旱灾，导致城乡供水出现危机，同时，由于过度开采地下水，造成我国3/4地区出现下沉。因此节约用水已成为全民关注的一个重要话题。
最近，天津，大连，哈尔滨等城市都先后出台了节约用水管理办法，严格执行计划用水，实行超计划用水加价制度。北京市也在部分区域开始试点，北京市高校节水办还专门出台了高校学生用水定额标准，针对各类学生的宿舍用水，饮食用水，洗浴用水等都规定了限额。
作为用水大户的各级院校和大型企业，在单位里普遍存在着浪费水的现象，在公共浴室，在公用洗手间，在食堂的洗碗间经常可见“水长流”的现象，许多人节水意识淡漠，用完水后不习惯随手关水，因此，在单位里加强用水管理尤为重要，而改进用水设备，以硬件手段来强化节水意识是最行之有效的办法之一。
我公司为响应国家节约用水的号召，针对学校机关，企事业单位等公共场所的用水特点，研制开发出智能节水控制器以及分段计费智能卡水表，该系统采用经济手段将用水与个人利益挂钩，强制性提高了人们的节水意识，使人们逐步养成节水习惯，有效地达到了节水的目的。

效益分析
此种智能节水新技术目前正在全国各地的高校及企业推广。根据北京高校现场应用统计，自采用该技术后，学生洗澡、打开水都按时间或者用水量收费，节水量达到５０％～６０％，同时节省燃料，降低了费用成本，收到了明显的经济效益和社会效益。
该系统的推广和应用主要是解决提高用水效率，加强经济核算，使每一滴水都能发挥它的最大作用，其主要经济效益主要来源于节水及节约这部分水的加热能耗（燃汽、燃煤或电等）及所收取费用的节省三方面获得受益；其次节省部分物业管理方面所收取的污水处理费用也是一个不可忽视的方面。现以某高校为列：
在浴室中，一个人洗澡一般需要20分钟，基本用水量为150升，采用节水控制器后，由于提供了动态显示功能，大大提高了洗浴人员的节水自觉性，实际用水时间减少到10分钟以内，因此用水量可以达到以前的50%即可节水75升。由于用水量减少一半，为此所付出的燃料，管理等保障费用也会成比例减少，以一个万人单位统计，预计每年节省费用50万元左右。
● 为用户算的节水帐
     节约的洗澡水及水费
         1、 按人均每三天洗1次澡，每年300天，每人1年洗100次计算
         2、 按每吨冷水2元计算
         3、 用水量以吨为单位

4．根据贵校的情况，用于学生宿舍内的用水方面，要求按流量计费；
只需在水控系统内加上一个水表即可；
一．用户基本状况：
拟上节水控制系统
★ 节水控制子系统（水控）
★ 根据用户的情况及要求所做方案，系统的硬件和软件的具体性能如下.
方案的提出
本方案设计是本着“节水资源”、“安全可靠”、“操作方便”、“扩展性强”的基本思路和结合企业的实际情况设计。
     现在的节水发展已经不在是能源的问题，涉及到的问题比较多。如：建设节水型城市的需求、建设节水型学校、节水型企业的需求、电子货币发展的需求等大环境的影响，资源在现在的生活中已经给我们提出严重警告，所以节约资源应该是所有人的工作。
     在公寓或澡堂及开水房使用的环境，人员比较多，所以要求节水设备在使用上安全可靠，管理上操作方便，容易维护和结算为基本目标。
     考虑到以后一卡通的发展，公司提供的设备产品可以和一卡通软件和硬件相结合。

二、硬件简介
系统结构：
智能卡节水控制系统主要组成：
        （1）机房标准设备：主控制计算机、UPS电源、打印机
        （2）专业产品：智能卡节水控制器、系统软件、智能卡、管理器、发卡机
        （3）设备：计时型或计量型节水阀、交流电源箱
硬件连接方式
联网型；
应用范围：集中型浴室；
操作流程：
1、在水控器上靠卡即显示预扣设定水费，并控制电磁阀打开，水龙头出水；显示的预扣设定水费开始倒计，用完停水；中途如需停用按水控机上的暂停健即可。
2、在系统设定时间，计算机自动开机收取所有数据；
3、计算机在所有数据交换后，重新下发到各水控机上（持卡人余额、黑名单等）。

硬件功能 ：
技术参数:
    1.读卡类型： MIFARE1卡及兼容卡
2.发卡量: 50万张以上
    3.最大记录量： 3000条消费记录及1000人黑名单
    4.数据保存： FLASH保存数据,掉电不丢失
    5.计费精度： 0.01元
    6.显示： 5位数码管显示
    7.工作电压：AC12V,工耗小于5W
    8.环境温度： -20℃～+70℃
    9.体积：长宽高143mm*101mm*37mm
功能特点：
1、节水控制器使用环境：有水龙头流水的场所都可以利用控制器达到节水的目的。如：浴室、集体和个人公寓、开水房等场所使用，产品在设计时充分考虑设备的防水性、安全性、实用性和可操作性等方面的性能。
    2、节水控制器节能方式：智能卡节水设备主要用于控制电磁阀,并在用水的同时实现按照时间和流量计费。
    3、 节水控制器供电：节水控制器由机房或变电处的专用电源供电柜（220V变为12V）统一供电，每台变压器可以给20到40台节水控制器供电，距离要求在500米以内。节水控制机和节水阀是交流12V的安全电压，没有高压和220V交流电压，保证使用者的安全。电磁阀采用低能耗线圈，保证以较低电流工作。
     4、节水控制器防水措施：节水控制器外壳使用防水材料设计，数据线的出入口使用防水接头，在底盖和上盖之间使用橡胶圈先压在结合处的槽内，橡胶槽采用迷宫型设计。布线要求和装修同步进行，将线路走在墙内最好，起到安全的作用，如果无法改造墙体，可以利用管道布线。
    5、节水控制器收费设置：对每台节水控制器均可以单独设置水量与时间之比，转化为按照时间计算收费的模式，根据客户水压和管径不同设置流量和时间对应表。（单位：元/分钟）也可根据需要按流量设置收费标准。
    6、节水控制器主要用途：
    水房用水—杜绝浪费
     浴室收费—能够在浴室内节约水资源和能源。
     7、电动阀的选择：和节水控制器连接的电动阀的类型在市面上较多，符合使用环境的比较少，从电动阀的材料来分类有：塑料的、铸铁的、铜铸的、不锈钢的，都必须具有防水性能和安全电压的基本要求。考虑到常温水和开水的不同环境，浴室和开水房使用不同的阀门，以避免水垢造成的电动阀堵塞（或加滤网），选择电动阀或电磁阀从五个方面考虑：
     耐用性：选择寿命较长的，避免造成客户浪费和系统不稳定。
     美观性：从美观性上选择铜铸的和不锈钢的为主。
     经济性：考虑使用数量较多，价格上合理，降低运营成本和维护费用。
     安全性：因为一般场所的水、蒸气大，所以电压要求12V直流供电。
     防水性：所有供客户的电动阀全部具有防水功能。

三：软件简介
1. 帐户查询，发卡开户、撤户、挂失、解挂、换卡、补助等功能。
2. 营业统计分析功能强大，提供日、周、月报表。
3. 自动识别持卡人卡的合法性，根据卡内帐户信息决定是否允许消费。可由使用单位设置一个最低消费额，低于则不能使用。
4. 对未注册卡或非法卡拒绝消费，同时显示提示信息。
5. 具有挂失操作员口令、管理员口令、权限分级、报表防伪、合法纠错、误操作恢复及提醒警示，PC机双硬盘备份及U盘备份。
6. 水控机不工作时，采用休眠状态。
7. 水控机能自检，各种状态或故障能自检显示。
8. 如有遇到非本系统卡或者操作错误有所提示信息。
9. 可以按时间或者流量控制用水量。
节水控制系统软件特点：
1. 计算精度0.01元
2、靠卡或红外控制反应时间小于3S
3、控水阀要求为电动阀和计量水表材质为铜或不锈钢。
4、水控器为壁挂式设计，壁挂式安装，具有防水，防漏电设计，安装简便，便于维护。
5、控水器直流电源由交流电源箱提供，具有断电自供电功能。
6、靠卡或红外控制供水断水，数据可实时传送，断电自动保护，可脱机使用。
7、采用计时计费或流量计费，同时计费到人。
8、24小时全天候营业，实时监控水控器运行状态；
9、自动识别持卡人的合法性，根据卡内帐户信息决定是否允许消费。
10、系统遇到非本系统卡或操作错误显示提示信息；
11、控水器与电动阀均为安全电压（12V以下），充分保证使用者安全；
12、软件功能丰富齐全，集系统控制、管理、查寻、统计、报表打印于一体；
13、用户可根据成本自行设置费率；
14、要求具有挂失、操作员口令、权限分级、报表防伪、合法纠错、误操作恢复及阻挡、关键操作示警、
15、PC机双硬盘备份及U盘备份。
16、具有帐户查询、发卡开户、撤户、挂失、解挂、换卡功能。
17、可扩充个性化功能。
13.可按时间或流量计费。
四.系统安全保护措施
1、网络结构
     节水控制器可实现连网和脱机两种使用方法。
     脱机操作：控制器可以实现真正的脱机操作，其汇总、挂失均可脱网进行，通过系统参数中进行；由于节水控制器存储量很大，可存储几千条交易信息。且智能卡上可存储信息，所以消费过程可以在节水控制器和智能卡之间完成，从而使设备不依赖于网络。
     联网操作：系统也可以通过485通讯的方式将所有的节水控制器和计算机软件连成一个网络。通过软件下载参数、挂失卡片、上载数据等功能，网络即使有故障，系统脱机仍能正常运行，网络正常运行时，可对各节水控制器实时监控并采集数据，提高设备使用效率及管理效率，例如挂失功能，只需在微机上发出一条指令即可完成。
2、布线保护
     采用并联方式布线，单台节水控制器发生故障，对其他节水控制器不产生影响。在控制器出来的线是六芯线，一对电源线、一对通讯线，一对电磁阀线。利用屏蔽线可以防止外界信号对系统的干扰。其中一对控制线和电磁阀相连，电源线和控制线一起布到总控制处，通讯线布到操作机房，统一管理。
3、断电保护
     系统配备大型UPS延时电源，将控制器出来的线接到变压器上，变压器和UPS电源连接，UPS在直接接到220V电源上，水控制器内有可充电式后备电源，当停电时可作直接转换供电。
4、损坏保护
     即使节水控制器电路损坏或机器损毁，存储芯片亦能保存数据达10年以上。
5、数据存储安全可靠
     为确保系统数据安全，产品在系统结构设计上严格遵循金融系统安全规范，并在国内首创了节水控制器终端机、管理器、管理计算机“三位一体”数据保护技术，从三个层面采取了数据保护措施对系统重要数据进行严密防护。
6、计算机数据库保护
     计算机数据按日自动备份，重要数据库永久保存。计算机、终端的操作流程和每笔交易均作详尽记载，为数字化管理提供最直接的数据支持。客户可以在计算机上完成系统的管理，为客观评价资源节约提供完整的数据。给决策者提供决策的信息，也可以和其他一卡通系统兼容，达到资源共享的效果。每日备份的数据库在系统出现故障时可以完全恢复到以前的状态。
7、终端数据保护
    ◆底层数据的安全性（存储芯片的选型）：一般智能卡系统都采用有源器件（如3.6V锂电池等）维持底层数据存放。而本系统数据控制器采取无源器件的保护方式，可永久保存数据，避免电源器件故危及数据安全。存储数据芯片采用串行芯片抗干扰性高、无需内置锂电数据可靠性高。
    ◆底层数据的存储：节水控制器对原始数据的存储确保数据的安全性，芯片可保存数据10年以上。
    ◆光电隔离保护：系统中安装了光电隔离保护装置，确保在高压、雷击、短路等不可避免事件发生时节水控制器的数据安全，即使以上事件发生时仅损坏系统的光电隔离装置而不损坏节水控制器的数据。
    ◆底层数据的采集：针对数据通讯过程中可能受外界环境干扰，产生数据丢失和数据出错等情况，特设了底层数据不限次数重复收集的黑匣子对数据进行保护，确保计算机数据在意外丢失或出错的情况下能修复还原。
    ◆数据库的数据进行加密：不同权限的操作员可操作不同安全等级的数据库，并且采用高安全性的加密算法对重要数据进行加密，使得作弊者无法对数据进行纂改。
  ◆实时挂失、即时生效：对于连网的系统，在卡片挂失采用实时挂失，挂失信息在确认后1秒内下传给所有终端机。挂失卡数量可达六万条以上，挂失可以采用独有的广播下载功能，大大缩短了时间，以最短时间、最大限度地避免了被窃用，保护了持卡人的利益。如果系统采用完全的电子钱包的形式，可以用系统卡完成挂失信息的传递。
  ◆严密的防水性能：节水控制器在设计是就考虑到使用的环境，所以防水实验将是非常重要，在设备成型时缝隙之间有防水胶垫，同时利用胶水将缝隙密封，防止蒸气和水进入控制器内损坏设备。

PC
五、系统架构图：
IC感应卡水控机

PC

IC读卡器

六、系统配置：
序号
设备名称
型号
数量
备注
1
水控机
J5
1
可联网和脱机，可存储3000条刷卡记录
2
电磁阀
普通/铜
1
阀身为塑料/为铜
3
电源
12V/40A
1
12V，可带一台水控机/可带15到20台水控
4
读卡器
R5
1
USB口，对卡更改存储信息
5
网络通讯器
RS485/485A
1
转换整理数据与传输，可带30台水控机/可带120台水控
6
用水卡
IC
不定
白卡/彩卡（据量可优惠）
7
管理软件
J5V
1
对软硬件的管理控制
8
网络通讯线
0.3/0.5
不定
双芯屏蔽线及电源线
连接电脑和水控机，方便数据传输
9
电脑
中等配置
1
装用管理软件，记载整理数据(客户自备)
10
打印机
普通
1
打印数据报表（客户自备）
合计

七、质量保证、业务流程及售后服务
质量保证：
我公司致力于帮助客户实现科学的现代化的管理模式，可为客户提供全方位多层次的服务，解决客户在日常经营管理中遇到的各种问题，为用户提供全面的解决方案，优质的产品和完善的服务，给用户以最大的满意度，这是我们工作的出发点的唯一宗旨。因此，我们在产品、销售、服务的整个环节中始终以高标准来要求自己，使我们为你所做的工作更加规范化、科学化和高效化。
业务服务流程：
售后服务
调试运行
现场调试
确认签约
方案设计
项目立项
需求分析

售后服务：
① 硬件一年内免费保修（非人为因素损坏），终身享受维修。
②一年内软件免费升级，并对升级版本的新增功能和特点进行必要的解释与培训。
③远程支持：电话或Email解答用户问题
④ 现场支持：当电话支持和网上支持不能解决客户使用软件遇到的问题时，公司将提供现场支持（限本地）。客户需向我司提供有关问题的详细情况。
八．系统优点
与其它竞争对手比较，本公司有如下优点：
1、 系统更加稳定可靠，具有很强的抗干扰能力。本公司的产品是特别针对国内恶
劣使用环境而设计，对国内普遍存在的停电，电压不稳，浪涌电流，露天使用，温度、湿度差异大有很好的解决方案，本公司经过多年来的辛勤努力，技术不断完善，成熟可靠。本公司的感应卡考勤系统在国内各地特别是大企业中长时间使用，证实本公司的产品确实稳定可靠。在开拓市场中，我们碰到其它同类产品（包括国外和国内），在系统的稳定性上，显然不如本公司产品。毕竟国外使用环境比较好，特别是电源比较稳定，电磁干扰少，所以设计的产品可能在国外使用不错，在国内使用就不很适用，因为抗干扰能力弱，常出现数据丢失，通讯不佳等等。
2、 性能上更能满足客户使用。本公司是专业开发生产感应卡考勤设备的公司，在
全国各地有大量的客户，有外资企业、国内企业、大中小型企业、行政单位、银行、保险等众多行业用户。根据客户的需求，不断改进，去除花哨不实用的功能，满足客户实际实用要求。
3、 提供系列化产品，供用户灵活选择。本公司既有网络型产品，满足大中型企业
使用，也有单机型产品供小客户使用；满足客户各种需求。
4、 本公司的产品易于其它感应卡系统形成一卡通。由于本公司产品可以使用各种
感应卡，无论客户原有系统是用什么感应卡，还是今后需要什么感应卡应用系统（如门禁、售饭、巡更等系统），本公司都有相应产品与之形成一卡通，充分保障客户投资。
5、 提供更好的售前及售后服务。由于本公司是自主开发自己生产该产品，万一出
现故障，可以迅速解决问题或提供备用机供用户使用。同时，本公司可以根据客户特殊需求，做相应改动，以满足客户需求。本公司自有专用网站，客户可以直接在网上查询使用说明和软件升级，十分方便。本公司对任何产品均免费保修一年。
6、本公司具有更为务实和长远的经营理念。由于本公司是生产型及技术型企业，努力创造自己的品牌，扩大公司规模和影响，不会为了图取短期的利益而损坏客户的利益。本公司具有很强的技术实力和生产产品经验，在市场竞争中有独特的优势，并且作风稳健，确保公司生存和不断发展，保证客户长远利益。
7、本公司不仅提供感应卡应用设备，帮助企业提高管理，同时本公司开发的智能型产品和工业自动控制、测试产品，帮助企业改造传统产品，提高生产效率，是一个可以全面合作的伙伴。
8、所以选用本公司产品，可以免除下列风险：
①、技术风险。电子考勤设备可靠性要求极高，做好确实不容易，目前市面上的产 品很少经得起实际考验，而本公司的产品有着众多的客户，运行情况良好，不存在任何技术和其它未知的风险。
②、售后服务风险。本公司有专业售后服务部门，确保快速解决客户问题，同时有充足的库存，以备万一之需。本公司不断发展，企业不断壮大，不象其它企业经营状况越来越差，规模越来越小，仅有几人，甚至倒闭，所以本公司可以为客户长期服务。其它企业基本都是经营他人产品，万一设备损坏，不一定能及时解决。
③、投资风险。由于客户是在不断发展，需求不断增多，虽然目前仅仅实现电子考勤，可能今后还需门禁管理，保安巡更管理，物料领取管理或其它需求，本公司深入掌握了感应卡核心技术，很容易在充分利用现有设备上，为客户拓展这些需求，而其它公司根本没有感应卡技术及其它硬件技术，无法为客户提供解决方案，造成客户重复投资，使用不便。同时，本公司在电子考勤设备的技术上也是不断发展，今后若客户需要，本公司可以回收旧设备，再以优惠价格提供给客户，减少客户投资
九、典型案例：（在此仅列部分用户仅供参考）
