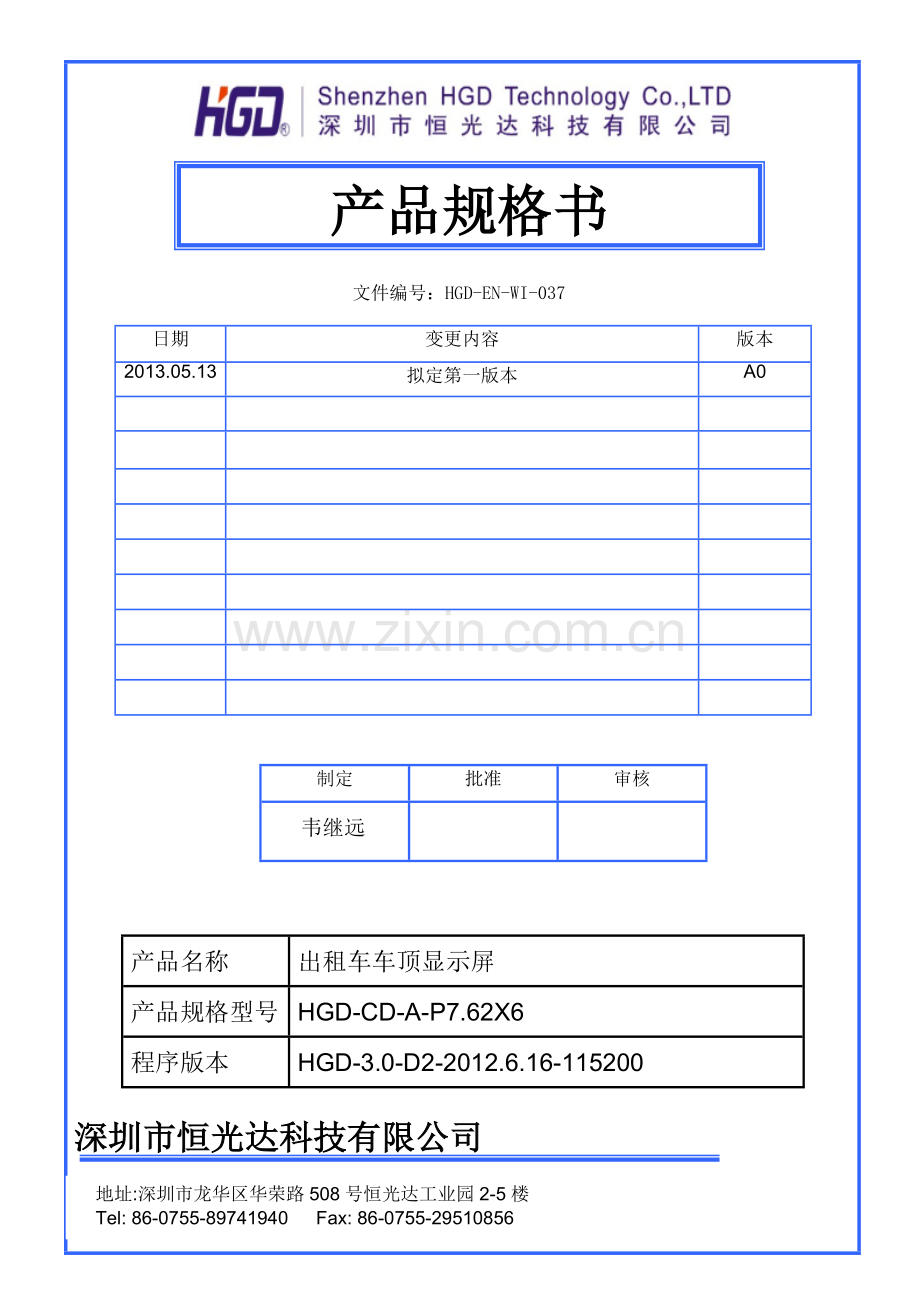

产品规格书

文件编号：HGD-EN-WI-037
日期
变更内容
版本
2013.05.13
拟定第一版本
A0

制定
批准
审核
韦继远

产品名称
出租车车顶显示屏
产品规格型号
HGD-CD-A-P7.62X6
程序版本
HGD-3.0-D2-2012.6.16-115200

地址:深圳市龙华区华荣路508号恒光达工业园2-5楼
Tel: [phone] Fax: [phone]

深圳市恒光达科技有限公司

目录
1. 材料清单

2. LED显示屏技术参数

3. LED显示屏功能表

4. 电器连接图

5. 包装要求

6. 产品外形图及外形尺寸

Page

1.材料清单
序号
名称
规格型号
产地
品牌
1
发光管
黄色
台湾
洲技
2
控制系统
HGD-D2
深圳
恒光达
3
控制板主控CPU
ARM7
进口
STC公司
4
行译码138
74HC138
进口
恩智浦(NXP)
5
IC245
74HC245
进口
恩智浦
6
IC04
74HC04
进口
恩智浦
7
行驱动IC
4953
台湾
茂达
8
列恒流驱动IC
5020
台湾
聚积
9
PCB板
16*128灯驱一体板
深圳
恒光达
10
电源
9V-36V转5V/6A
深圳
恒光达
11
塑胶外壳
C3
深圳
恒光达
12
电源线
四芯防水航空一体线（红蓝绿黄）
深圳
恒光达
13
通讯线
三芯反水航空一体线（红黄黑）
深圳
恒光达
14
所有电子元器件按工业级标准采购（工作温度范围：-40--+85度）

2.LED显示屏技术参数
指 标 项 目
参 数
备 注
外型尺寸
860 * 200 * 240mm
重量：2.6KG
视域尺寸
768 * 122mm

点阵
128 * 16

象素直径
5mm

色素构成
Y(黄)

单灯发光晶片大小
9mil

单灯亮度
1100-1300mcd
单灯最大电流不超过26mA
视角
左右60-80度，上下30-40度

点间距
7.62x6mm

亮度类型

扫描方式
1/8扫

驱动类型
恒流驱动

信息移动方式
左滚动、上滚动、左移进、右移进等40种显示方式

信息存储条数
512条

显示字体选择
16点阵宋体、黑体、楷体、新宋体

单条信息最大长度
240个汉字

亮度调节
16级固定/时段调节

倒车黑屏功能
具有
需外接信号线
转向提示功能
无

信息移动快慢及停顿时间
10级设定

通讯接口
RS-232
支持485
通讯接口速率
9600bps
可以根据需求修改
通讯接口方式
HUB08

工作电源电压
DC 9V-36V
大于36V 电源自动断电保护
电源功耗
关显：1W 正常显示：15W

使用环境
室内 工作温度范围：-25 - +70度 湿度：10%-90%

保存温度范围
－40℃ - 85℃

抗静电能力Ⅰ:
直接放电±3000V

抗静电能力Ⅱ:
 间接放电±4000V

抗电磁干扰
通过电火花放电干扰(10-200HZ，20分钟)测试
抗电磁干扰

3.LED显示屏功能表
功 能
功能描述
GPS接口
硬件通讯接口为RS232，可与多家公司GPS对接
支持通讯协议
支持赛格C1.0扩容、车务通三期、恒光达车载屏V3.1
程序维护
程序可实现远程升级（需车机同时支持）
信息存储
可存储512条文字信息,每条长度可达240个汉字
时段划分
每条信息一天最多可分时段数：192个显示时段
显示方式
具有40种显示方式:静态显示 左滚动 右滚动上滚动 左移进 右移进 上移进 下移进 左右对进 上下对进 左飞字 右飞字 左滚字 右滚字 左上滚字 右上滚字 左下滚字 右下滚字 亮灭闪烁 反白闪烁 亮灭流动 反白流动 左拉帘 右拉帘 左右对拉 方块帘 左百叶 右百叶 左拖尾 右拖尾 上拖尾 下拖尾 上瀑布 下瀑布 上落雪 下落雪 闪烁打字 反白打字 扩展打字 霹雳 波浪 弹跳流动 霓虹流动
显示速度、次数、停留
速度等级：1-10级，次数：1-255，停留时间：0.1-127秒
亮度调节
可分4个时段设定显示屏亮度，亮度可设16个等级
字体选择
信息可选4种字体：宋体、黑体、楷体、新宋体
同步效果
在每10分钟校一次时的条件下，不同的屏幕一天内，信息左移同步误左不超过半个字（需车机给的时间准确）
远程开关控制
可通过软件远程控制显示屏的开、关
定时开关机
无
信息增减
信息可增加、删除、直接替换（覆盖）
指令应答机制
所有指令支持应答方式，方便使用和查询
控制卡程序远程升级
控制卡程序具备远程升级的功能

4.电器连接图
4.1外留电源线、通信线总长为410CM
4.2电源线、通信线内接端于车载屏内对接，电源外接末端留裸线（正极接保险），通讯线外接末端焊接车机对接头；
4.3焊接处必须要先用小热缩管套好，再用大的套管把三根线一起套好
4.4 LED通讯接线定义

显示屏通讯线定义表
位号
连接器
功能定义
颜色
工艺
要求
线规
线长
（mm）
说明
1
DJ7041A-2.8-11
LED屏T
黄
焊接处需用热缩管套好
3x0.2mm2
4100
不同车机，对接头型号相应改变，LED屏通讯定义不变
2
LED屏R
红
3
GND
黑

4.5电源接线定义

序 号
颜 色
说 明
线规
线长（mm）
1
红色（带保险）
9-36V 正极
4x0.5mm2
4100
2
蓝色
9-36V地线
3
黄色
背光灯条12V正极
4
绿色
红绿灯切换（高电平触发）

5.包装要求
5.1显示屏所有引出线贴上标签。
5.2电源线、通讯线一个屏一套线，一一对应，与屏体装在同个盒子里。
5.3要求屏体用透明包装袋装好，并用泡沫塑料套件固定保护好屏体；配件和《产品规格书》、《使用说明书》、《合格证》、《保修单》用小塑料袋装好；然后一起装入专用包装纸箱，并附装箱单，外打密封胶带和包装带即可。

6.产品外形图

正视图：

后视图：

侧视图：

外形尺寸：
