送电工程达标投产考核项目及评分.doc

资源描述

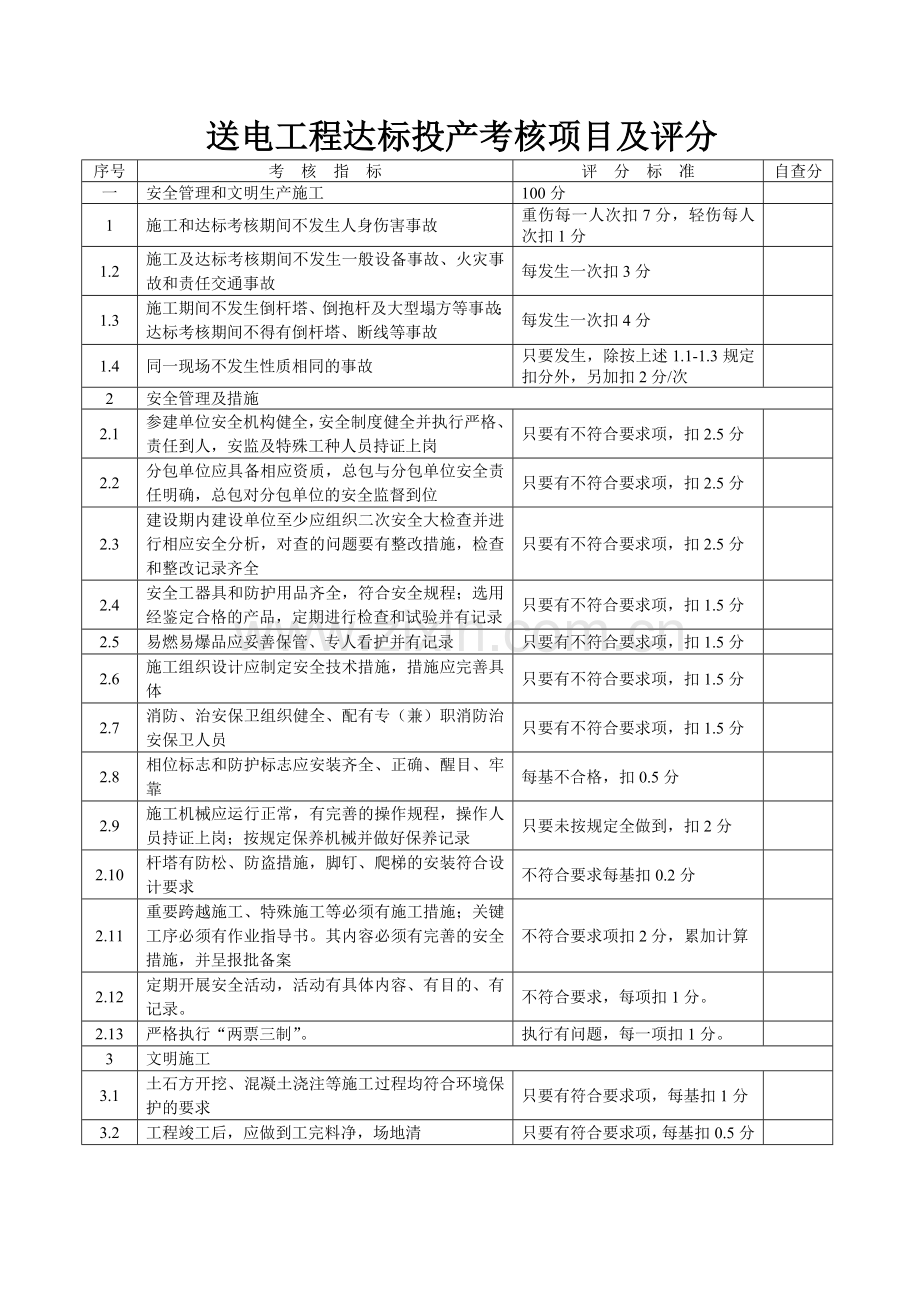

送电工程达标投产考核项目及评分序号考核指标评分标准自查分一安全管理和文明生产施工 100分 1 施工和达标考核期间不发生人身伤害事故重伤每一人次扣7分，轻伤每人次扣1分 1.2 施工及达标考核期间不发生一般设备事故、火灾事故和责任交通事故每发生一次扣3分 1.3 施工期间不发生倒杆塔、倒抱杆及大型塌方等事故；达标考核期间不得有倒杆塔、断线等事故每发生一次扣4分 1.4 同一现场不发生性质相同的事故只要发生，除按上述1.1-1.3规定扣分外，另加扣2分/次 2 安全管理及措施 2.1 参建单位安全机构健全，安全制度健全并执行严格、责任到人，安监及特殊工种人员持证上岗只要有不符合要求项，扣2.5分 2.2 分包单位应具备相应资质，总包与分包单位安全责任明确，总包对分包单位的安全监督到位只要有不符合要求项，扣2.5分 2.3 建设期内建设单位至少应组织二次安全大检查并进行相应安全分析，对查的问题要有整改措施，检查和整改记录齐全只要有不符合要求项，扣2.5分 2.4 安全工器具和防护用品齐全，符合安全规程；选用经鉴定合格的产品，定期进行检查和试验并有记录只要有不符合要求项，扣1.5分 2.5 易燃易爆品应妥善保管、专人看护并有记录只要有不符合要求项，扣1.5分 2.6 施工组织设计应制定安全技术措施，措施应完善具体只要有不符合要求项，扣1.5分 2.7 消防、治安保卫组织健全、配有专（兼）职消防治安保卫人员只要有不符合要求项，扣1.5分 2.8 相位标志和防护标志应安装齐全、正确、醒目、牢靠每基不合格，扣0.5分 2.9 施工机械应运行正常，有完善的操作规程，操作人员持证上岗；按规定保养机械并做好保养记录只要未按规定全做到，扣2分 2.10 杆塔有防松、防盗措施，脚钉、爬梯的安装符合设计要求不符合要求每基扣0.2分 2.11 重要跨越施工、特殊施工等必须有施工措施；关键工序必须有作业指导书。其内容必须有完善的安全措施，并呈报批备案不符合要求项扣2分，累加计算 2.12 定期开展安全活动，活动有具体内容、有目的、有记录。不符合要求，每项扣1分。 2.13 严格执行“两票三制”。执行有问题，每一项扣1分。 3 文明施工 3.1 土石方开挖、混凝土浇注等施工过程均符合环境保护的要求只要有符合要求项，每基扣1分 3.2 工程竣工后，应做到工完料净，场地清只要有符合要求项，每基扣0.5分序号考核指标评分标准自查分二施工工艺、质量控制及技术指标 100分 1 施工工工艺 1.1 基础砼施工应采用机械搅拌，受条件限制采用人工搅拌时，须经监理工程师或甲方质检人员同意并记录备案。只要有不符合要求项，每基扣0.5分。 1.2 基础砼表面平整，工艺美观。只要有不符合要求项，每基扣0.5分。 1.3 回填土防沉层整齐美观，工程移交时坑口回填土的上表面不低于原始地面。只要 1.4 铁塔螺栓匹配使用，螺栓与构件面接触紧密，螺栓穿向符合规定，螺栓强度等级字迹清晰符合设计要求。每基发现每处不符合要求，扣0.1发；每基扣分分数按发现处数累加计算。然后再各基累加。 1.5 引流线呈近似悬链线状自然下垂，铝包带应紧密缠绕，其缠绕方向与外层铝股绞制方向一致，端头应回夹于内并压住。只要有不符合要求项，每基扣1.5分。 1.6 拉线与拉线棒成一直线；采用契形线夹其尾线露出长度为300-500mm并与本线扎牢或压牢；同时拉线使用两个线夹，线夹尾端的方向应统一。只要有不符合要求项，每基扣1.5分。 1.7 导线相间或二避雷线间，弧垂允许偏差≤200mm（110KV）及300mm（220KV）及以上）；相分裂导线同相子导线的弧垂偏差，无间隔棒双分裂导线为0~+100mm、有间隔棒时为80mm（220KV）或50mm（330~500KV）。只要有不符合要求项，每个耐张段扣2分。 2 施工质量控制 2.1 每个单位工程须编制《工程质量保证措施》，分部工程须编制《施工工艺手册》或《作业指导书》并严格执行。未编制或执行不严，扣2分。 2.2 工程施工必须使用有出厂合格证明或经检验合格的原材料和装置性材料。提供的合格证明每缺少一种（一项），扣0.5分，累加计算。 2.3 砼试块强度检验合格，检验试验报告齐全、完整不齐全不完整或有不合格组（批），扣3分。 2.4 施工技术记录齐全、完整，填写真实、准确，无差错，个别修改处应履行手续。不符合要求，每发现一处扣0.2分，累加计算。 2.5 隐蔽工程施工须有监理工程师或甲方质检人员在场检查并签证。只要不符合要求，扣2分。 2.6 基础、组塔施工须进行中间工序交接验收检查，并有记录或纪要。只要不符合要求，扣2分。 3 主要技术指标 3.1 基础 3.1.1 混凝土强度、钢筋和地脚螺栓规格，符合设计要求。只要不符合要求，扣20分 3.1.2 ①基础坑深允许偏差+100mm、-50mm；岩石基础成孔深度不应小于设计值； ②整基铁塔中心与中心桩间的位移（施工偏差），直在每基中，发现每处（项）不合格扣1分，累加计算，然后再各基累加。序号考核指标评分标准自查分线塔横线路方向及转角塔横、顺线路方向均不得大于30mm。 ③立柱及各底座断面尺寸，最大允许偏差为-1%。 ④基础根开及对角线尺寸允许偏差：地脚螺栓式±2‰、主角钢插入式±1‰、高塔基础±0.7‰。 ⑤基础结构混凝土表面应光滑，无蜂窝、麻面及露筋等明显缺陷。 3.2 杆塔 3.2.1 相邻节点主材弯曲≤1/750；等截面拉线塔组立柱弯曲允许偏差：1‰，最大30mm(500KV)、1.5‰(220~330KV)、2‰（110KV）。不符合要求，每基扣20分。 3.2.2 架线后，直线杆塔结构倾斜允许偏差：3‰（110~500KV）、1.5‰（高塔）；转角、终端塔塔顶不应偏向受力侧；大跨越杆塔不应向跨越侧倾斜。不符合要求，每基扣20分。 3.2.3 ①通钢筋砼电杆不得有纵向裂缝、横向裂缝宽度≤0.1mm；预应力砼电杆不得有纵、横向裂缝；杆顶应封堵。 ②凡段与段连接的钢管杆或带钢圈的砼杆，其焊口质量要求是：不允许存在的焊缝不足或表面裂缝的情况、母材咬边深度≤0.5mm；接头处应进行防腐处理；焊口不正造成的弯曲度≤2‰。 ③镀锌质量符合规范要求，且锌层存度均匀。 ④铁塔下横担以上采取放松措施，基础顶面以上4m范围采取防卸措施；螺栓紧固扭矩符合规范要求、紧固率达97%及以上（每基至少检查50只螺栓）。在每基中，发现每处不合格扣1分，累加计算；然后再各基累加。 3.2.4 ①采用NUT型线夹螺杆必须露出不小于17/2螺杆长度的螺纹，螺母应装防盗罩，花篮螺栓应封固。 ②拉线采用压接式线夹时，连接强度≥线材的95%保证计算拉断力。 ③X型线材交叉点留有足够空隙，拉线对地夹角偏差不应大于10。 ④组合拉线的各根拉线受力应一致。在每基中，发现每处不合格扣1分，累加计算；然后再各基累加。 3.3 架线 3.3.1 导、地线规格符合设计要求，质量合格并有相应的测试证明或报告。每耐张段不符合要求，该耐张段扣20分。 3.3.2 ①同一档内每根导（地）线上只允许有一个接续管和三个补修管（张力放线为二个补修管），各类管的安装部位应符合规范规定。 ②导（地）线与接续管、耐张线夹连接，其握着强度≥线材保证计算拉断力的95%。 ③导（地）线弧垂的允许偏差：110KV为+5%，-2.5%；对220KV及以上为±2.5%；大跨越为±1%且≤1m. ④交叉跨越和对地距离符合设计规程要求. 在每耐张段中，发现每处不合格扣1分，累加计算，然后再各耐张段累加。 3.4 附件安装 3.4.1 金具及间隔棒规格、数量符合设计要求。不符合要求，每基扣20分。序号考核指标评分标准自查分 3.4.2 ①金具上闭口销齐备，直径与孔径相互配合，且弹力适度。 ②悬垂绝缘子串应垂直地平面，顺线路方向位移≤50（最大200mm）. ③防振锤及阻尼线应垂直地面，安装距离偏差≤±30mm。 ④间隔棒结构面与导线垂直，靠近杆塔的间隔棒安装距离偏差≤1.5%，其余≤±3%，各相安装位置应一致。 ⑤绝缘避雷线放电间隙的安装误差≤±20mm。 ⑥跳线及带电体对杆塔电气间隙符合规范或设计要求。在每基中，发现每处（项）不合格扣1分，累加计算。 3.5 接地工程 3.5.1 接地电阻值符合设计要求。每基不符合要求，该基扣5分。 3.5.2 ①接地体的规格及埋深不应小于设计规定。 ②接地装置的连接应可靠，引下线与杆塔连接应接触良好。在每基中，发现每处（项）不合格扣0.5分，累加计算。 3.6 防护设施： ①基础护坡或防护堤应牢固可靠，整齐美观。 ②排水沟、挡土墙符合设计要求。 ③保护帽与主材结合紧密，整齐美观。 ④线路通道障碍及通信保护处理，符合设计要求。 ⑤塔腿不等高接地体连接，应有防护措施。在每基中，发现每处（项）不合格扣0.5分，累加计算。三工程档案管理 100分 1 工程建设依据性文件及资料： ①可研报告和审批文件。 ②工程初步设计审查意见及批复文件。 ③路径审批文件及其合同、协议等（包括规划、土地、林业、公路、铁路、邮电、军事设施、环保、航道管理、建设等有关方面或部门）。 ④工程基建年度投资计划。 ⑤重要会议纪要、材料。文件和资料每缺一项（或一种）、重要文件为复印件或为无效文件，均分别扣0.5分，累加计算。 2 工程设计文件资料： ①初步设计及工程概算。 ②施工图设计及工程预算。每缺少一次项（或图纸一张）或虽不缺少但某项（某张）不合格、不完整，均分别扣0.5分，累加计算。 3 工程设计、施工、监理、调试以及设备、材料购货等合同、协议，每缺少一次项（或一种）或虽不缺少但某项（某张）不合格、不完整，均分别扣0.5分，累加计算。 4 工程施工文件、资料： ①工程开工报告和施工组织设计。 ②施工图交底及施工协调会议记录。 ③施工原始技术记录。 ④工程施工质量文件（原材料和器材出厂质量检验证明和试验报告、各阶段质量检查验收评定文件，每缺少一次项（或一种）或虽不缺少但某项（某张）不合格、不完整，均分别扣0.5分，累加计算。序号考核指标评分标准自查分不合格品处理报告等）。 ⑤隐蔽工程记录及签证书。 ⑥工程质量监督、建设监理文件、纪要，施工质量事故报告和永久性缺陷记录等。 ⑦塔基占地、拆迁、林木砍伐等补偿性文件、协议或合同。 5 工程竣工文件资料（移交生产后1~3个月内提交）： ①线路参数测试方案、措施和试验报告。 ②未完工程及须要改进工程清单（应明确设计和施工单位以及完成期限）。 ③工程竣工报告、验收报告、交接证书。 ④竣工图应齐全、完整、准确加盖竣工图章。 ⑤全部设计变更联系单、施工联系单。 ⑥工程竣工决算报告。每缺少一次项（或一种）或虽不缺少但某项不合格、不完整，以及某处涂改无手结，均分别扣0.5分，累加计算。 6 工程运行管理资料： ①各类运行操作规程、事故处理规程、管理制度、措施等。 ②工作票及各种运行台账。 ③达标考核期运行记录。 ④达标考核期间事故分析报告及处理意见。每缺少一次项（或一种）或虽不缺少但不准确、不规范，均分别扣0.5分，累加计算。四工程设计管理 50分 1 设计管理 1.1 工程设计实行招投标制。未实行扣2分 1.2 施工图设计符合初审批文件、现行标准、规范及施工图设计深度要求。只要不符合要求，每项扣2分。 1.3 设计图纸资料交付及时，满足工程需要。只要不符合要求，每项扣1分。 2 设计成品质量 2.1 各专业及专业内部或设计成品之间应相互配合协调一致，相互之间无有抵触或遗漏。只要不符合要求，每项扣2分。 2.2 设计内容齐全完整，设计图纸符合统一制图规定，图画整洁美观，文字说明简体、清楚、正确，审批手续齐全。不符合要求，扣1分，累加计算。 2.3 施工图预算编制无差错。发现一处差错扣1分，累加计算。 3 工程造价管理 3.1 因量差、漏项造成的设计变更不超过基本预备费的30%。每超过1%。扣0.5分。 3.2 设计中无有因设计不周造成的设计修改，未经批准不得进行重大设计变更。只要不符合，每次扣2分。合理变更设计，节省投资10万元及以上或取得明显安全技术效果，视情况给予适当加分奖励。 4 设计服务 4.1 施工前认真进行施工图交底，施工中设计代表随时到现场解决施工中遇到的设计问题，投产后半年内应进行设计回访。只要未做到，每次扣1分。序号考核指标评分标准自查分五工程综合管理 50分 1 工程造价控制 1.1 工程设计、施工、监理、主要材料设备（导线、地线、杆塔、绝缘子、金具）的采购等实现招投标制。每项未实行招投标扣2分，累加计算。 1.2 进口器材须经有关部门批准，并不得擅自扩大范围。只要不符合要求扣3分。 2 确保合理工期 2.1 应编制工程建设计划并按时滚动修正。只要不符合要求扣2分 2.2 工程建设工期控制在合理工期。按“电力工程项目建设工期定额”考核，超过一个月扣0.2分 3 按电力工程质监大纲要求开展质监工作。只要不符合要求扣2分 4 施工应实行监理制。只要不符合要求扣2分 5 运行准备 5.1 运行单位职责明确，运行人员须经岗位培训和安全专业知识考试，合格后上岗。不符合要求每一人次扣0.5分 5.2 有关安全生产、运行维护等规章制度健全、并建立巡线维护、事故抢修等管理制度和相应台帐。不符合要求，每项扣1分 5.3 建立备品备件和生产用工器具入库台帐，仓库应清洁，物品放置整齐有序。不符合要求，每项扣1分 5.4 交通工具、通讯设备到位并使用正常、可靠。不符合要求，每项扣1分说明计算公式一：（考核伤亡事故情况的扣分使用此式计算，以150公里为基准，扣分分数与线路长度成反比）总扣分分数：Z=150Js/L z—总扣分分数 J—基本扣分分数 s—受到人身伤害的人次数 L—线路长度km 计算公式二：若各基扣分相等按此式计算，即先按抽查样本的某基计算单基扣分分数，再计算考核项目总扣分（整个工程的扣分）总扣分分数：Z=Jb/η Z—考核项目总扣分分数 J—基本扣分分数 b—不符合要求的杆塔基数（或耐张段数） η—抽查率计算公式三：若各基扣分不等按此式计算，即先计算抽查样本的扣分之和，并以此作为基本扣分分数，再计算考核项目总扣分（整个工程的扣分）总扣分分数：Z=J/η Z—考核项目总扣分分数 J—基本扣分分数 η—抽查率
