某超管理信息系统详细设计.doc

资源描述

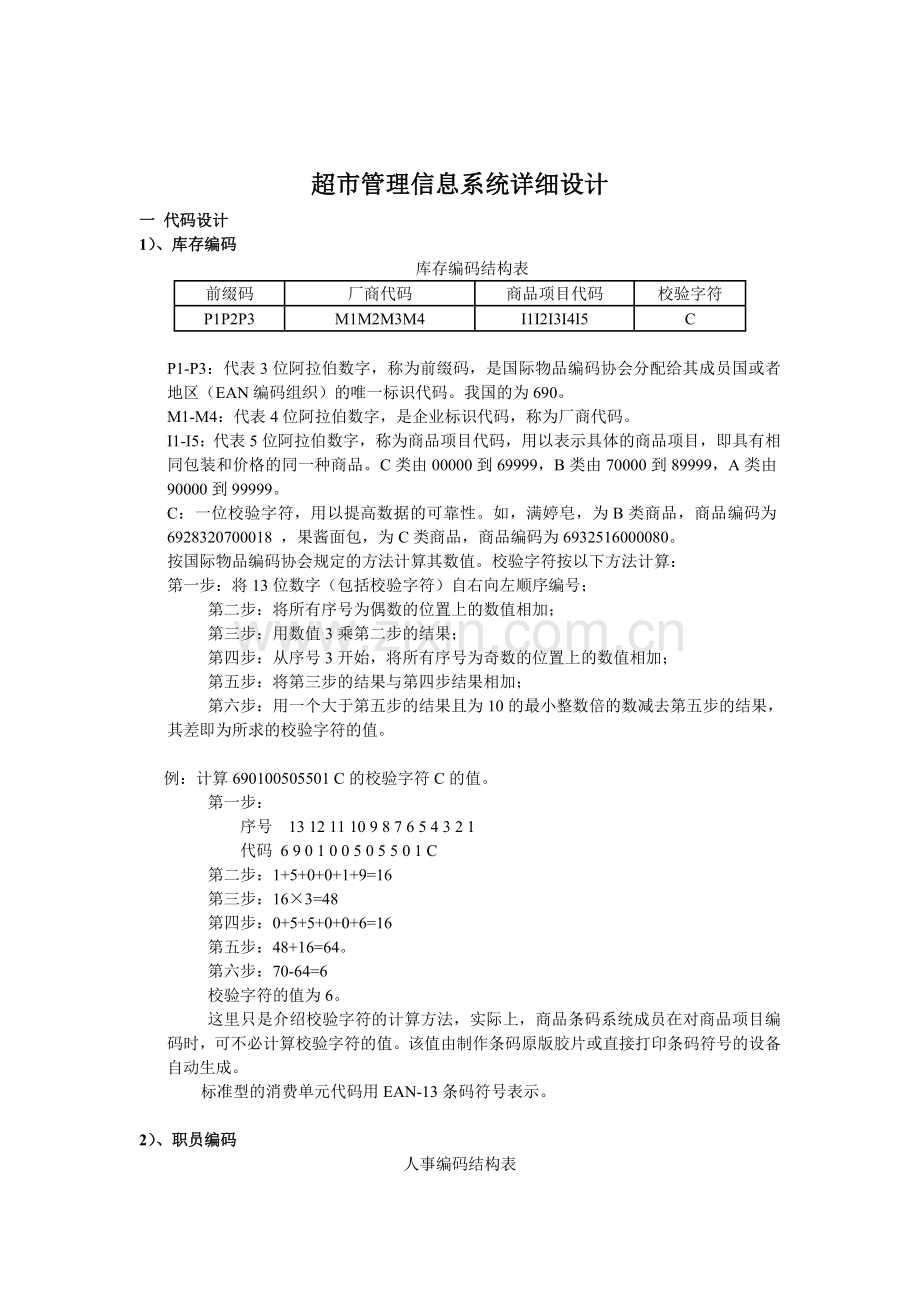

超市管理信息系统详细设计一代码设计 1）、库存编码库存编码结构表前缀码厂商代码商品项目代码校验字符 P1P2P3 M1M2M3M4 I1I2I3I4I5 C P1-P3：代表3位阿拉伯数字，称为前缀码，是国际物品编码协会分配给其成员国或者地区（EAN编码组织）的唯一标识代码。我国的为690。 M1-M4：代表4位阿拉伯数字，是企业标识代码，称为厂商代码。 I1-I5：代表5位阿拉伯数字，称为商品项目代码，用以表示具体的商品项目，即具有相同包装和价格的同一种商品。C类由00000到69999，B类由70000到89999，A类由90000到99999。 C：一位校验字符，用以提高数据的可靠性。如，满婷皂，为B类商品，商品编码为6928320700018 ，果酱面包，为C类商品，商品编码为6932516000080。按国际物品编码协会规定的方法计算其数值。校验字符按以下方法计算：第一步：将13位数字（包括校验字符）自右向左顺序编号；第二步：将所有序号为偶数的位置上的数值相加；第三步：用数值3乘第二步的结果；第四步：从序号3开始，将所有序号为奇数的位置上的数值相加；第五步：将第三步的结果与第四步结果相加；第六步：用一个大于第五步的结果且为10的最小整数倍的数减去第五步的结果，其差即为所求的校验字符的值。例：计算690100505501 C的校验字符C的值。第一步：序号　13 12 11 10 9 8 7 6 5 4 3 2 1 代码 6 9 0 1 0 0 5 0 5 5 0 1 C 第二步：1+5+0+0+1+9=16 第三步：16×3=48 第四步：0+5+5+0+0+6=16 第五步：48+16=64。第六步：70-64=6 校验字符的值为6。这里只是介绍校验字符的计算方法，实际上，商品条码系统成员在对商品项目编码时，可不必计算校验字符的值。该值由制作条码原版胶片或直接打印条码符号的设备自动生成。标准型的消费单元代码用EAN-13条码符号表示。 2）、职员编码人事编码结构表连锁店代码部门代码职员代码 P1P2 M1 I1I2I3 P1P2为各连锁店所分到的代码。 M1为各部门所分到的代码。销售部为1，库存管理部为2，市场信息部为3，财务部为4，人事部为5。 I1I2I3为各职员所分到的代码。 3)、货架编码货架编码结构表连锁店代码分类代码货架代码 P1P2 M1 I1I2I3 P1P2为各连锁店所分到的代码。 M1为各部门所分到的代码。食品部为1，文具部为2，日化用品部为3，服装为4等。 I1I2I3为各货架所分到的代码。（注：请老师谅解，考虑到超市的情况，我觉得这三个编码就应该够用了，如有考虑不周之处，请老师指正。谢谢！）二数据库设计本系统采用Visual Basic建立DB。在数据的规范表达中，一般将一组相互关联的数据称为一个关系，而在这个关系下的每一个数据指标项则成为数据元素。这种关系落实到具体数据库就是基本表（在VB中是一个.DBF文件）。在本系统中，建立了两个数据库，一是人事档案管理数据库，另一个是库存管理数据库。 (1) 职工清单(StaffBill) 中文字段名英文字段名字段类型长度主键/外键字段值约束职工编号 staffID char 6 P NOT NULL 姓名 name nvarchar 8 NOT NULL 性别 sex nchar 2 NOT NULL 籍贯 home nvarchar 4 NULL 学历 diploma nvarchar 4 NOT NULL 类别 kind nvarchar 10 NULL 工资 salary int 4 NULL 联系电话 phone varchar 12 NULL 联系地址 address nvarchar 50 NULL 身份证号 idCard varchar 18 NOT NULL 聘用日期 beginDate datetime 8 NULL 编制日期 enactTime datetime 8 NULL 备注 others ntext 50 NULL 说明：此表存放员工信息。 (2) 用户清单(UserBill) 中文字段名英文字段名字段类型长度主键/外键字段值约束帐号 loginID char 6 P/F NOT NULL 密码 passWord char 6 NOT NULL 说明：此表存放系统用户信息。 (3) 商品清单(MerchBill) 中文字段名英文字段名字段类型长度主键/外键字段值约束商品编号 merchID char 6 P NOT NULL 供货商号 profferID char 6 F NOT NULL 名称 fullName nvarchar 80 NOT NULL 条形码 barCode char 15 NOT NULL 计量单位 metricUnit varchar 4 NOT NULL 类别 kind nvarchar 8 NULL 产地 birthPlace nvarchar 50 NULL 单价 unitCost money 4 NOT NULL 备注 others ntext 50 NULL 说明：此表存放商品信息。 (4) 供货商清单(ProfferBill) 中文字段名英文字段名字段类型长度主键/外键字段值约束供货商号 profferID char 6 P NOT NULL 名称 fullName nvarchar 50 NOT NULL 联系人 contactPerson nvarchar 8 NOT NULL 联系电话 phone varchar 12 NOT NULL 联系地址 address nvarchar 50 NOT NULL 开户行 openingBank nvarchar 10 NULL 银行帐号 accountID varchar 15 NULL 备注 others ntext 50 NULL 说明：此表存放供货商信息。 (5) 进货清单(ImportBill) 中文字段名英文字段名字段类型长度主键/外键字段值约束进货单号 importBillID char 6 P NOT NULL 商品编号 merchID char 6 P/F NOT NULL 供货商号 profferID char 6 F NOT NULL 进货价 importPrice money 4 NOT NULL 数量 quantity int 4 NOT NULL 金额 totalMoney money 4 NOT NULL 进货日期 importDate datetime 8 NOT NULL 备注 others ntext 50 NULL 说明：此表存放进货信息。 (6) 销售清单(SaleBill) 中文字段名英文字段名字段类型长度主键/外键字段值约束销售单号 saleBillID char 6 P NOT NULL 商品编号 merchID char 6 P/F NOT NULL 销售数量 saleNum int 4 NOT NULL 销售日期 saleDate datetime 8 NOT NULL 说明：此表存放销售信息。 (7) 库存清单(StoreBill) 中文字段名英文字段名字段类型长度主键/外键字段值约束商品编号 merchID char 6 P/F NOT NULL 库存数量 storeNum int 4 NOT NULL 注：char 定长非Unicode的字符型数据，最大长度为8000 　　varchar 变长非Unicode的字符型数据，最大长度为8000 　　nvarchar 变长Unicode的字符型数据，最大长度为8000 　　ntext 变长Unicode的字符型数据，最大长度为2^31-1(2G) int 从-2^31(-2,147,483,648)到2^31(2,147,483,647)的整型数字 datetime 从1753年1月1日到9999年12日31的日期和时间数据，最小时间单位为百分之三秒或3.33毫秒 ntext 变长Unicode的字符型数据，最大长度为2^31-1(2G) money 从-2^63(-922,337,203,685,477.5808)到2^63-1(922,337,203,685,477.5807)的货币数据，最小货币单位千分之十 nchar 定长Unicode的字符型数据，最大长度为8000 三输入/输出设计输入输出设计主要包括输入设计、用户界面设计、输出方式设计。输入设计包括输入方式、输入格式、校对方式等。输出设计包括报表输出、图形输出等。用户界面设计主要包括操作界面设计、菜单设计、会话管理等。 1）、输入方式设计键盘输入：由于人事管理系统及密码管理系统小、流动数据少、基本数据变化小，可以应用键盘输入。条码输入：库存系统需要在短时间内大量更新数据、及时处理数据，选择条码输入是比较好的选择校对方式：本系统在修改个人密码时，运用了二次键入校对的方法，对密码修改进行确认；并对商品的出入库请求用户的确认。界面标题区信息管理功能区员工管理供应管理客户管理分类管理商品管理数据显示区职工号____ 姓名______ 职务______ 电话______ 住址______ 操作区增加、修改说明区（文字说明）员工信息输入界面 2)、输出方式设计库存管理系统中，运用屏幕输出和报表输出二种方式。界面标题区库存信息功能区入库出库意向拜访条件显示区选择检索时间　07-31-2003 11-13-2003 操作区打印检索、执行检索表格显示区 ID 名称单价 49 可比克薯片 4 51 面包 1 库存信息输出界面四人机界面设计 1）、菜单方式本系统采用下拉式菜单设计。下拉式菜单用来描述系统或子系统功能。它既是系统分析和系统设计所确定的新系统功能，又是下一阶段系统编程时的程序菜单屏幕蓝图。此外，下拉式菜单方便、灵活、便于统一处理。某某超市选择进入方式 …进入库存管理系统 …进入人事管理系统 …进入管理员密码系统主界面（菜单区）（数据显示、或美化和说明区）（界面标题区）各子系统的界面布局如图各子系统的下拉菜单的功能表：库存管理系统菜单设计库存管理系统项目查询出库入库报表设置 …按商品名称查询 …按进货日期查询 …按分类查询 …出库操作 …入库操作 …报表输出人事管理系统菜单设计人事管理系统录入修改查询密码管理系统菜单设计密码管理系统修改查询 …人事管理密码库修改 …库存管理密码库修改 …管理员密码库修改 …人事管理密码库查询 …库存管理密码库查询 2）、会话管理方式：通过登录界面进入系统时： ² 用户名或密码输入错误则出现对话框：“用户名或密码输入错误，请输入正确的用户名和密码”； ² 用户名无字符时出现对话框：“未输入用户名”； ² 有用户名而无密码输入时将弹出对话框：“未输入密码”；库存管理系统中进出库操作时输入应填数据，按下确定后系统将弹出对话框将所输入的内容及某些计算结果显示，请求确认；人事管理系统中修改个人密码时，当前后两次输入不同时会出现对话框提示请重新输入新密码，如原密码不对系统也会提示；进密码管理系统时，系统将提示密码管理系统为整个系统管理人员专用，非管理人员请返回主界面；管理人员请输入用户名及密码。五计算机处理过程设计 1）、库存管理子系统库存管理子系统的计算机处理流程如下图所示。图中表示规划设计中数据输入库存管理子系统的方式有两种，一种新引进商品出入库单据和查询时的查询条件通过键盘输入，另一种为直接从销售统计传过来的软磁盘中读取数据。当系统进入输出处理分支时，首先读入商品出入库单据，进行合格判断，若合格则进行输出处理，结果存放在销售文件中、库存文件中和商品资料文件库中。库存管理子系统 1 2 读数据读数据读数据合格判断合格判断输出处理修改处理查询处理库存主文件表单生成文件商品资料库新库存文件查询结果表单出入库单据查询条件合格判断 3 销售文件销售子系统文件返回原处检查库存管理计算机处理流程图 2、人事档案子系统人事档案子系统的计算机处理流程下图所示。图中表示规划设计中数据输入子系统均以键盘方式输入。进入人事档案子系统后，可以在档案查询、档案更新和档案输出三个处理中选择。进行档案查询时，只需输入所查职员姓名，系统便会读取数据，进行判断，处理后以表单形式在界面输出。更新处理分支，接受键盘上输入的档案资料，合格判断后，将合格的资料送入档案更新处理，结果写入人事档案文件中；不合格则返回原处检查。查询结果也是以表单形式在界面输出。人事档案管理子系统 1 2 3 读数据读数据读数据合格判断合格判断输出处理更新处理查询处理人事档案主文件表单生成文件个人档案输出表单新档案文件查询结果表单职员姓名查询条件档案资料合格判断人事管理计算机处理流程图六系统设计说明书（139页） 1）、引言摘要：该系统名为“某超市商品管理系统”；系统计划实现后，计算机系统代替原来繁琐的人工档案管理，能完成以下功能：（1）档案查询；（2）档案更新；（3）档案输出。对原来的库存管理系统进行改进，使之能为公司提供强大的管理支持和查询服务。具体完成以下功能: （1）库存输入，（2）库存修改；（3）库存查询。背景：针对现在各中小型超市对经营业务和人事管理的实际需要，开发了这套超市管理系统。在开发过程中，我们针对当前各超市管理的特点和技术人员的实际水平，采用基于Windows图形用户界面这一易学易用的操作环境，在系统设计过程中，我们尽量采用易懂易读的人机界面，使用户可以在短期内完全掌握。我们又始终发系统的正确性放在首位，力求数据的完整和处理的正确性。在此基础上优化程序代码，加速系统运行和减少对系统资源的占用。系统环境与限制：软件环境客户端：Windows 2000/XP，C# 以上版本。服务器端：Windows 2000/XP，IIS 5.0 及其以上版本。数据库：采用Microsoft SQL Server 2000 数据库，运行于服务器端。硬件环境服务器：CPU要求 PIII 800以上，内存256 MB以上。客户机：CUP要求 200MMX以上，内存64MB以上。 2)、系统设计方案模块设计：详细见前6次作业中相关模块设计部分。代码设计：见本次作业中代码设计相关部分。输入设计：见本次作业中输入设计相关部分。输出设计：见本次作业中输出设计相关部分。人机界面设计：见本次作业中人机界面设计部分。处理过程设计：见本次作业中计算机处理过程设计。安全保密设计：采用密码登陆、校验的方法；并采用密码管理方案。物理系统配置方案报告: 1．软件环境客户端：Windows 2000/XP，C# 以上版本。服务器端：Windows 2000/XP，IIS 5.0 及其以上版本。数据库：采用Microsoft SQL Server 2000 数据库，运行于服务器端。 2．硬件环境服务器：CPU要求 PIII 800以上，内存256 MB以上。客户机：CUP要求 200MMX以上，内存64MB以上。系统实时方案及说明： 1. 物理系统的实施；包括选择供应商的标准和选择安装地点的思路。 2. 程序设计。 3. 软件测试与调试。 4. 人员培训。 5. 系统转换。
