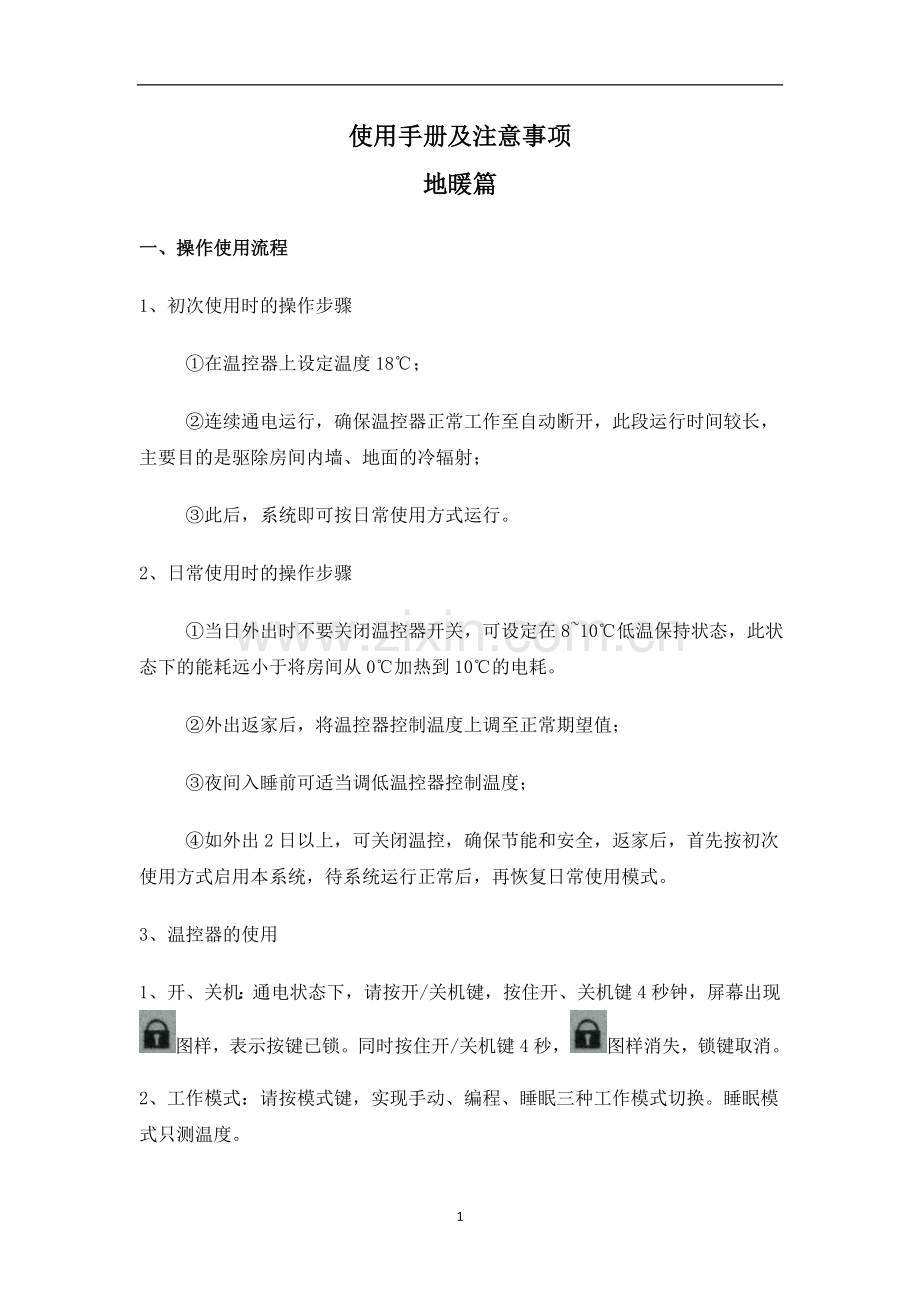

使用手册及注意事项
地暖篇
一、操作使用流程
1、初次使用时的操作步骤
   ①在温控器上设定温度18℃；
   ②连续通电运行，确保温控器正常工作至自动断开，此段运行时间较长，主要目的是驱除房间内墙、地面的冷辐射；
   ③此后，系统即可按日常使用方式运行。
2、日常使用时的操作步骤
   ①当日外出时不要关闭温控器开关，可设定在8~10℃低温保持状态，此状态下的能耗远小于将房间从0℃加热到10℃的电耗。
   ②外出返家后，将温控器控制温度上调至正常期望值；
   ③夜间入睡前可适当调低温控器控制温度；
   ④如外出2日以上，可关闭温控，确保节能和安全，返家后，首先按初次使用方式启用本系统，待系统运行正常后，再恢复日常使用模式。
3、温控器的使用
1、开、关机：通电状态下，请按开/关机键，按住开、关机键4秒钟，屏幕出现图样，表示按键已锁。同时按住开/关机键4秒，图样消失，锁键取消。
2、工作模式：请按模式键，实现手动、编程、睡眠三种工作模式切换。睡眠模式只测温度。

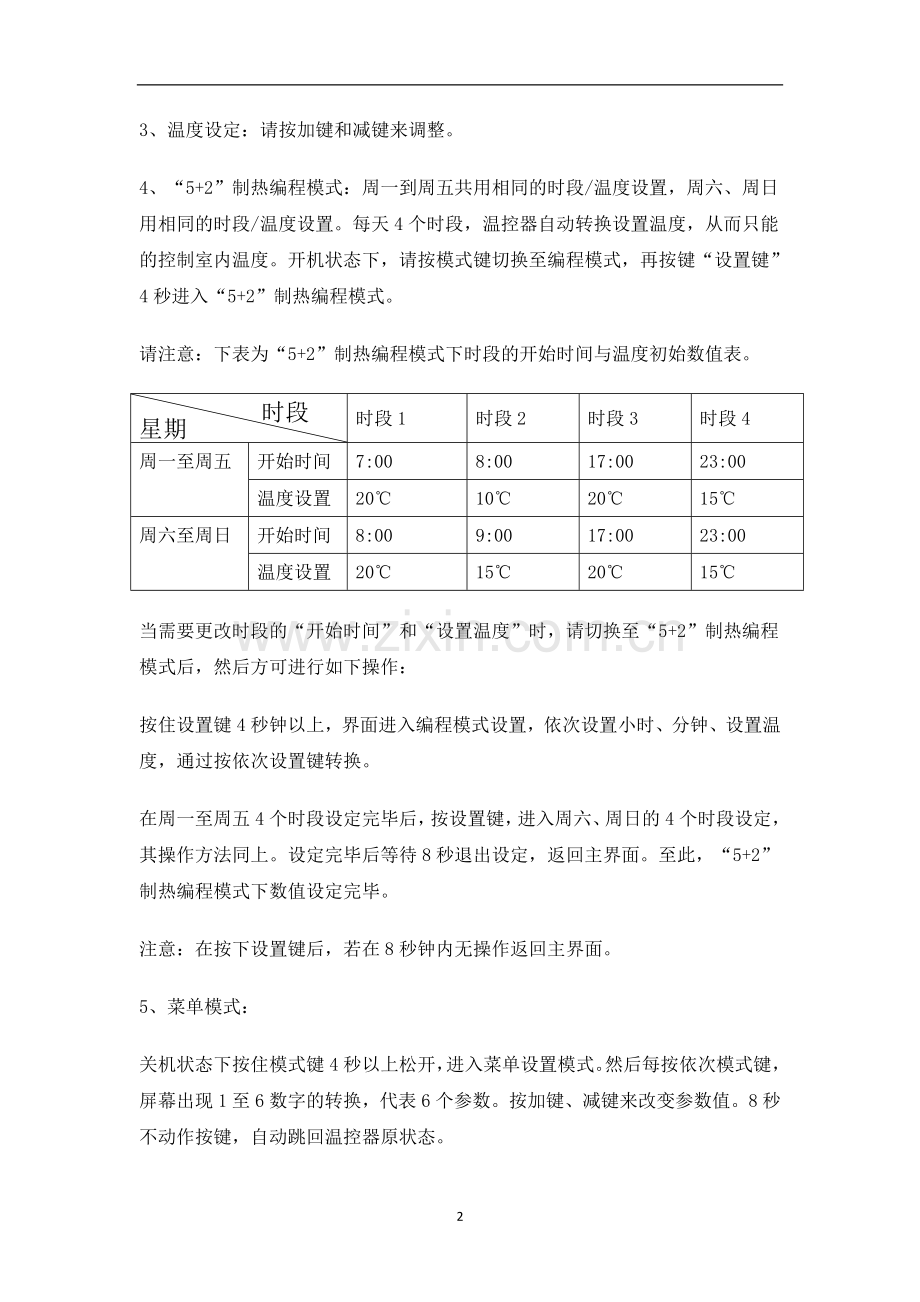

3、温度设定：请按加键和减键来调整。
4、“5+2”制热编程模式：周一到周五共用相同的时段/温度设置，周六、周日用相同的时段/温度设置。每天4个时段，温控器自动转换设置温度，从而只能的控制室内温度。开机状态下，请按模式键切换至编程模式，再按键“设置键”4秒进入“5+2”制热编程模式。
请注意：下表为“5+2”制热编程模式下时段的开始时间与温度初始数值表。
星期 时段
时段1
时段2
时段3
时段4
周一至周五
开始时间
7:00
8:00
17:00
23:00
温度设置
20℃
10℃
20℃
15℃
周六至周日
开始时间
8:00
9:00
17:00
23:00
温度设置
20℃
15℃
20℃
15℃
当需要更改时段的“开始时间”和“设置温度”时，请切换至“5+2”制热编程模式后，然后方可进行如下操作：
按住设置键4秒钟以上，界面进入编程模式设置，依次设置小时、分钟、设置温度，通过按依次设置键转换。
在周一至周五4个时段设定完毕后，按设置键，进入周六、周日的4个时段设定，其操作方法同上。设定完毕后等待8秒退出设定，返回主界面。至此，“5+2”制热编程模式下数值设定完毕。
注意：在按下设置键后，若在8秒钟内无操作返回主界面。
5、菜单模式：
关机状态下按住模式键4秒以上松开，进入菜单设置模式。然后每按依次模式键，屏幕出现1至6数字的转换，代表6个参数。按加键、减键来改变参数值。8秒不动作按键，自动跳回温控器原状态。
数字“1”—温度校正界面，按加键、减键调整校正值，9℃到﹣9℃可调，默认为0℃；
数值“2”—防冻功能选择界面，当图标“—”显现出来时表现防冻功能取消。按加键、减键设置防冻温度；
当防冻功能开启后，室温高于防冻温度2℃厚温控器自动关闭；默认为取消防冻功能；
数值“3”—回差设置，设置开启温度与设置温度的回差。如：在回差设定为“2”时，当温控器处于制热状态时，温度上升到22℃厚，制热设备关闭。出厂默认的回差设置值为“1”；
数值“4”—设置温度上限值调整，通过加键、减键调整，最高可到40℃，最低可到10℃，默认35℃；
数值“5”—设置温度下限值调整，通过加键、减键调整，最高可到35℃，最低可到5℃，默认10℃；
数值“6”—单双传感器设置：通过加键、减键调整，“S1”表示单传感器内置，“S2”表示双传感器选择。
二、使用注意事项
   ①室温18℃为最佳平衡温度，每提高1℃将增加6%左右的能耗，下调1℃减少4%的能耗；
   ②采暖空间的最高温度为25℃（环境温度为-10℃条件下），最佳平衡温度为18℃，无人时保温温度以8~10℃为佳；
   ③采暖房间应具备合理的保温措施，减少室内热量的散失，有效控制采暖系统运行的成本；
   ④请勿用钉子或其他利器破坏地面，以免损坏地热层电线及接入电极引起漏电等事故，碳晶板表面破损不会漏电或影响发热，用本公司专用材料修补后可正常使用；
   ⑤如因各种其他意外事故导致采暖房间地面大面积积水，应立即停用本系统，待事故处理完毕并确保积水清除干净后方可再次使用，避免接头漏电引起安全事故；
   ⑥电压在220V±30%内波动不会影响本系统的使用，但有可能造成温控器的故障；
   ⑦房屋结构发生结构性损伤或当地电网出现异常、不稳定现象，应立即停用本系统。
