钢结构双面广告牌
钢结构云设计

牌底高12m 抗风0.60
主要尺寸：牌面宽24mx高8m
设计概况：
牌底标高12m，牌面宽24m，高8m，总面积384m2。

技术指标：
1、合理使用年限25年；
2、适用风压0.60KN/m2，田野、乡村、丛林、丘陵,城市郊区等B类地形；
3、适用广告牌面板材料（如镀锌钢板、铝合金板、铝塑板或灯箱布等）不超过15kg/m2；
4、地基承载力处理后不小于150kPa。

图纸目录：
结施一：结构设计施工总说明（一）
结施二：结构设计施工总说明（二）
结施三：结构设计施工总说明（三）
结施四：高炮立面布置图
结施五：A-A  B-B  C-C
结施六：D-D  E-E  F-F
结施七：爬梯及法兰详图
结施八：钢管柱图
结施九：基础图

技术负责：赵  勇
设计制图：周兴叶
图纸校对：李少华
技术审核：李  森

如有疑问，请与相关设计人员联系。

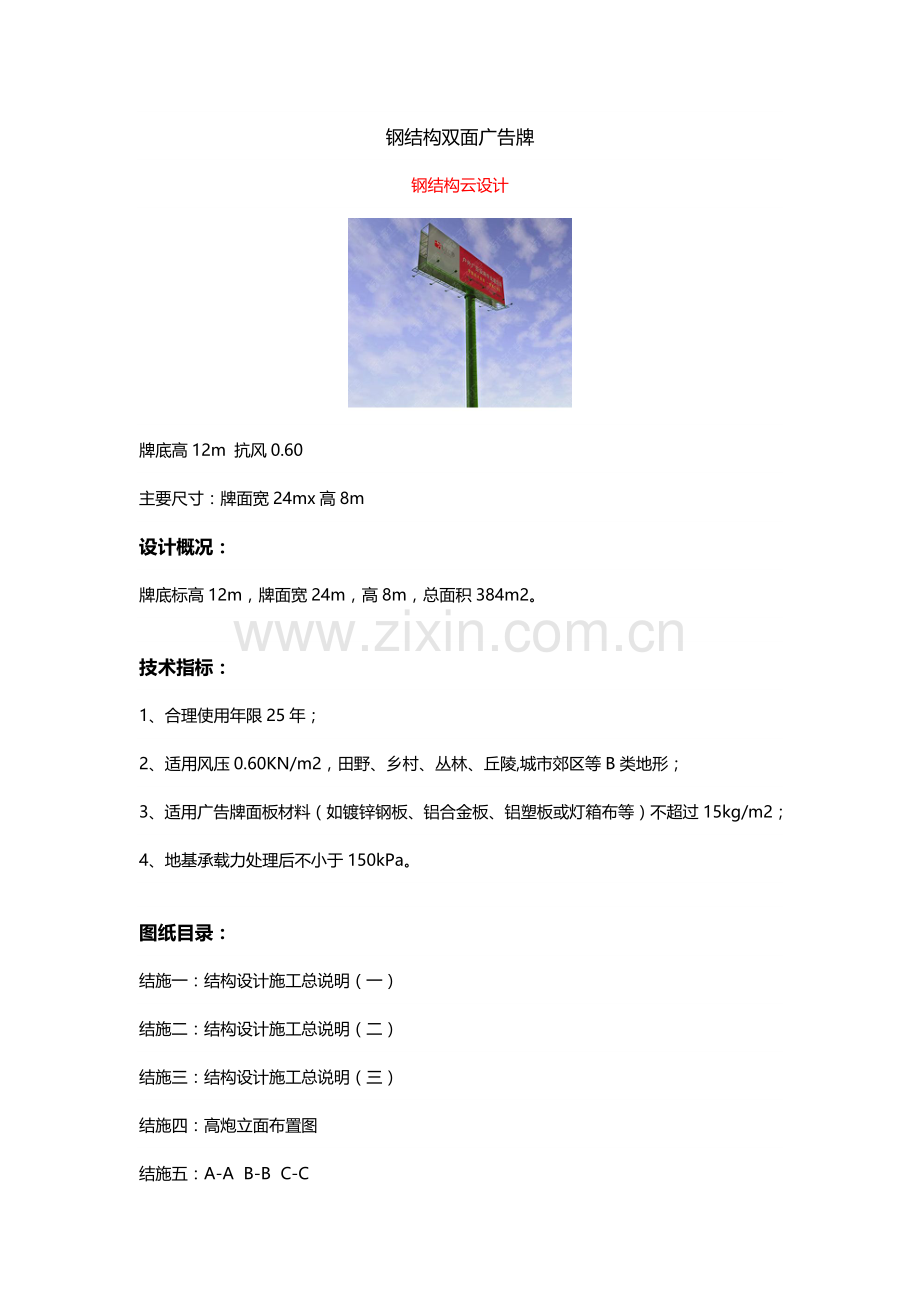

预览图：
