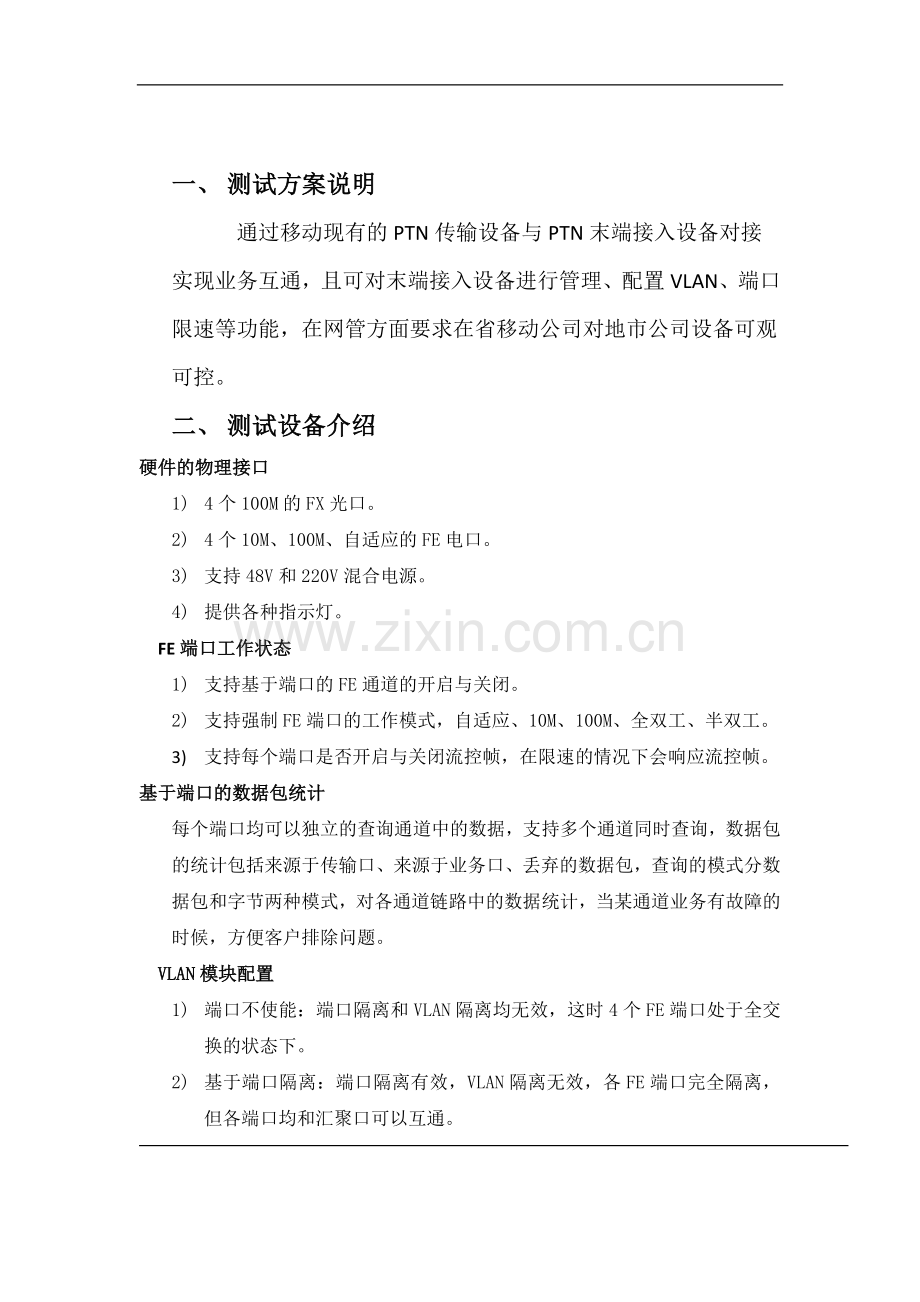

PTN末端接入设备测试方案 2014年2月一、测试方案说明通过移动现有的PTN传输设备与PTN末端接入设备对接实现业务互通，且可对末端接入设备进行管理、配置VLAN、端口限速等功能，在网管方面要求在省移动公司对地市公司设备可观可控。二、测试设备介绍硬件的物理接口 1) 4个100M的FX光口。 2) 4个10M、100M、自适应的FE电口。 3) 支持48V和220V混合电源。 4) 提供各种指示灯。 FE端口工作状态 1) 支持基于端口的FE通道的开启与关闭。 2) 支持强制FE端口的工作模式，自适应、10M、100M、全双工、半双工。 3) 支持每个端口是否开启与关闭流控帧，在限速的情况下会响应流控帧。基于端口的数据包统计每个端口均可以独立的查询通道中的数据，支持多个通道同时查询，数据包的统计包括来源于传输口、来源于业务口、丢弃的数据包，查询的模式分数据包和字节两种模式，对各通道链路中的数据统计，当某通道业务有故障的时候，方便客户排除问题。 VLAN模块配置 1) 端口不使能：端口隔离和VLAN隔离均无效，这时4个FE端口处于全交换的状态下。 2) 基于端口隔离：端口隔离有效，VLAN隔离无效，各FE端口完全隔离，但各端口均和汇聚口可以互通。 3) 基于802.1Q隔离：VLAN隔离有效，这FE端口和FX端口将根据802.1Q VLAN来转发数据包，各端口对VLAN-Tag标签的处理模式，需要独立的配置各端口。带宽设置每个FE端口均可以配置带宽，来对莫个FE端口来限速，支持以64K为单位的颗粒设置端口的带宽。支持断电和断纤网管软件支持针对设备的断电和断纤功能，方便运维人员快速定位问题。支持OAM网管功能设备网管可以穿透所有的2层交换机和基于包封装的网络传输设备，支持单体光收发器的网络管理,用于与PTN光口对接实现光收发器管理的功能,实现PTN管理无盲区。测试方案所需设备如下：名称规格数量 1 1 三、测试内容 1、地市PTN传输设备与 PTN末端接入设备互通测试测试项目3 设备对通测试测试目的测试可以与PTN设备互通测试参考规范 IEEE 802.1 测试资源仪器/仪表无软件 Web 软件管理系统 PC/网卡及驱动版本/操作系统 Web 软件管理的服务器一台、 Windows XP 相关设备测试策略 PTN开通 1个点，远端接PTN末端接入设备，通过中心端对远端设备进行远端管理设置。测试拓扑图说明：被测设备传输侧为地市PTN设备；用户侧为PTN末端接入设备。预置条件 1、按照网管CS构架Web 软件管理系统； 2、远端PC设置IP：192.168.0.67；本地服务器设置IP：192.168.0.100 测试步骤预期结果 1、 1台电脑连接PTN传输设备上联端口 2、 1台电脑连接PTN末端接入设备下联端口 3、 2台电脑互ping 互ping正常测试结果与结论：以上功能满足测试要求签字： 2、设备拓扑自动发现测试测试项目1 设备拓扑发现测试目的测试拓扑自动发现测试测试参考规范 IEEE 802.1 测试资源仪器/仪表无软件 Web 软件管理系统 PC/网卡及驱动版本/操作系统 Web 软件管理的服务器一台、 Windows XP 相关设备地市PTN设备2-3台，PTN末端接入设备各1台测试策略 PTN开通 1个点，远端接PTN末端接入设备，通过中心端对远端设备进行远端管理设置。测试拓扑图说明：被测设备传输侧为地市PTN设备；基站侧PTN末端接入设备；用户侧PTN末端接入设备。预置条件 1、按照网管CS构架Web 软件管理系统； 2、设备做好需要传输的通道数据，正确连接上述组网方案；测试步骤预期结果 1、按照网管CS构架Web 软件管理系统 2、设置3层交换机与PTN相连接的端口为TRNCK 156 3、设置3层交换机与网管机相连接的端口为TRNCK 156 4、网管机连接网管服务器 5、连接PTN末端接入设备 6、设置PTN传输设备与末端接入设备光口为ACCESS/TRUNCK口 1，网管自动发现PTN光猫设备； 2，设备无须设置IP地址； 3，设备能够适用与ACCESS/TRUNCK口模式测试结果与结论：以上功能满足测试要求签字： 3、设备VLAN测试测试项目4 设备业务口VLAN测试测试目的测试设备VLAN业务功能测试参考规范 IEEE 802.1 测试资源仪器/仪表无软件 Web 软件管理系统 PC/网卡及驱动版本/操作系统支持Web 软件管理的服务器一台、 Windows XP 相关设备地市PTN设备2-3台，PTN末端接入设备各1台测试策略 PTN开通 1个点，远端接PTN末端接入设备，通过中心端对远端设备进行远端管理设置。测试拓扑图说明：被测设备传输侧为地市PTN设备；用户侧为PTN末端接入设备。预置条件 1、按照网管CS构架Web 软件管理系统； 2、按照以上组网方式进行组网；测试步骤预期结果 1、在PTN末端接入设备上端口1打上VLAN标签为156 2、 PTN传输设备TRUNK VLAN156 VLAN业务正常使用测试结果与结论：以上功能满足测试要求签字： 4、设备带宽控制测试测试项目5 设备业务口带宽控制测试测试目的测试设备带宽控制功能测试参考规范 IEEE 802.1 测试资源仪器/仪表无软件 Web 软件管理系统 PC/网卡及驱动版本/操作系统支持Web 软件管理的服务器一台、 Windows XP 相关设备地市PTN设备2-3台，PTN末端接入设备各1台测试策略 PTN开通 1个点，远端接PTN末端接入设备，通过中心端对远端设备进行远端管理设置。测试拓扑图说明：被测设备传输侧为地市PTN设备；基站侧为PTN末端接入设备；用户侧为PTN末端接入设备。预置条件 1) 按照网管CS构架Web 软件管理系统； 2) 按照以上组网方式进行组网测试步骤预期结果 1、进入Web 软件管理系统管，打开带宽控制界面，对各个端口进行带宽调整，点击保存带宽设置成功，测试下载速度，不会超过限制值测试结果与结论：以上功能满足测试要求签字： 5、设备端口状态测试测试项目设备业务口端口状态测试测试目的测试设备端口状态测试参考规范 IEEE 802.1 测试资源仪器/仪表无软件 Web 软件管理系统 PC/网卡及驱动版本/操作系统支持Web 软件管理的服务器一台、 Windows XP 相关设备地市PTN设备2-3台，PTN末端接入设备各1台测试策略 PTN开通 1个点，远端接PTN末端接入设备，通过中心端对远端设备进行远端管理设置。测试拓扑图说明：被测设备传输侧为地市PTN设备；基站侧为PTN末端接入设备；用户侧为PTN末端接入设备。预置条件 1、按照网管CS构架Web 软件管理系统； 2、按照以上组网方式进行组网测试步骤预期结果 1、在Web 软件管理系统中进入以太网端口状态，里面进行工作模式、端口使能、流控使能、流控协商、Link状态操作。设备支持端口属性配置，并且与实际一致测试结果与结论：以上功能满足测试要求签字： 6、设备故障指示功能测试测试项目2 设备故障指示功能（断电断纤告警）测试目的测试设备远端故障指示功能测试参考规范 IEEE 802.1 测试资源仪器/仪表无软件 Web 软件管理系统 PC/网卡及驱动版本/操作系统支持Web 软件管理的服务器一台、 Windows XP 相关设备地市PTN设备2-3台，PTN末端接入设备各1台测试策略 PTN开通 1个点，远端接PTN末端接入设备，通过中心端对远端设备进行远端管理设置。测试拓扑图说明：被测设备传输侧为地市PTN设备；基站侧为PTN末端接入设备；用户侧为PTN末端接入设备。预置条件 1、按照网管CS构架Web 软件管理系统； 2、设备做好需要传输的通道数据，正确连接上述组网方案；测试步骤预期结果 1、对PTN光猫进行断电，上电操作。设备掉电后，网管服务器自动发现PTN光猫是POWR-down 2、对PTN光猫进行断纤或PTN断纤。在网管中自动显示远端设备处于Line-OFF 测试结果与结论：以上功能满足测试要求签字： 7、省级管理地市设备测试测试项目2 设备故障指示功能（断电断纤告警）测试目的测试设备远端故障指示功能测试参考规范 IEEE 802.1 测试资源仪器/仪表无软件 Web 软件管理系统 PC/网卡及驱动版本/操作系统支持Web 软件管理的服务器一台、 Windows XP 相关设备地市PTN设备2-3台，PTN末端接入设备各1台测试策略 PTN开通 1个点，远端接PTN末端接入设备，通过中心端对远端设备进行远端管理设置。测试拓扑图说明：被测设备传输侧为地市PTN设备；基站侧为PTN末端接入设备；用户侧为PTN末端接入设备。预置条件 1、按照网管CS构架Web 软件管理系统； 2、设备做好需要传输的通道数据，正确连接上述组网方案；测试步骤预期结果 1、对网管机进行配置IP地址配置成功 2、在省公司登录网管机IP地址并登录操作可以访问及配置数据测试结果与结论：以上功能满足测试要求签字：四、测试总结测试人员：时间：地点：
