碗扣架的搭设技术要求
一、模板支撑架的搭设与拆除
1 、模板支撑架搭设应与模板施工相配合，利用可调底座或可调托撑调整底模标高。
2 、按施工方案弹线定位，放置可调底座后分别按先立杆后横杆再斜杆的搭设顺序进行。
3、 建筑楼板多层连续施工时，应保证上下层支撑立杆在同一轴线上。
4 、搭设在结构的楼板、挑台上时，应对楼板或挑台等结构承载力进行验算。
5、 模板支撑架拆除应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）中混凝土强度的有关规定。
6 、架体拆除时应按施工方案设计的拆除顺序进行。
二、模板架搭设
1、模板支撑架高度超过4m 时，应在四周拐角处设置专用斜杆或四面设置八字斜杆；
2、并在每排每列设置一组通高十字撑或专用斜杆（见下图）；

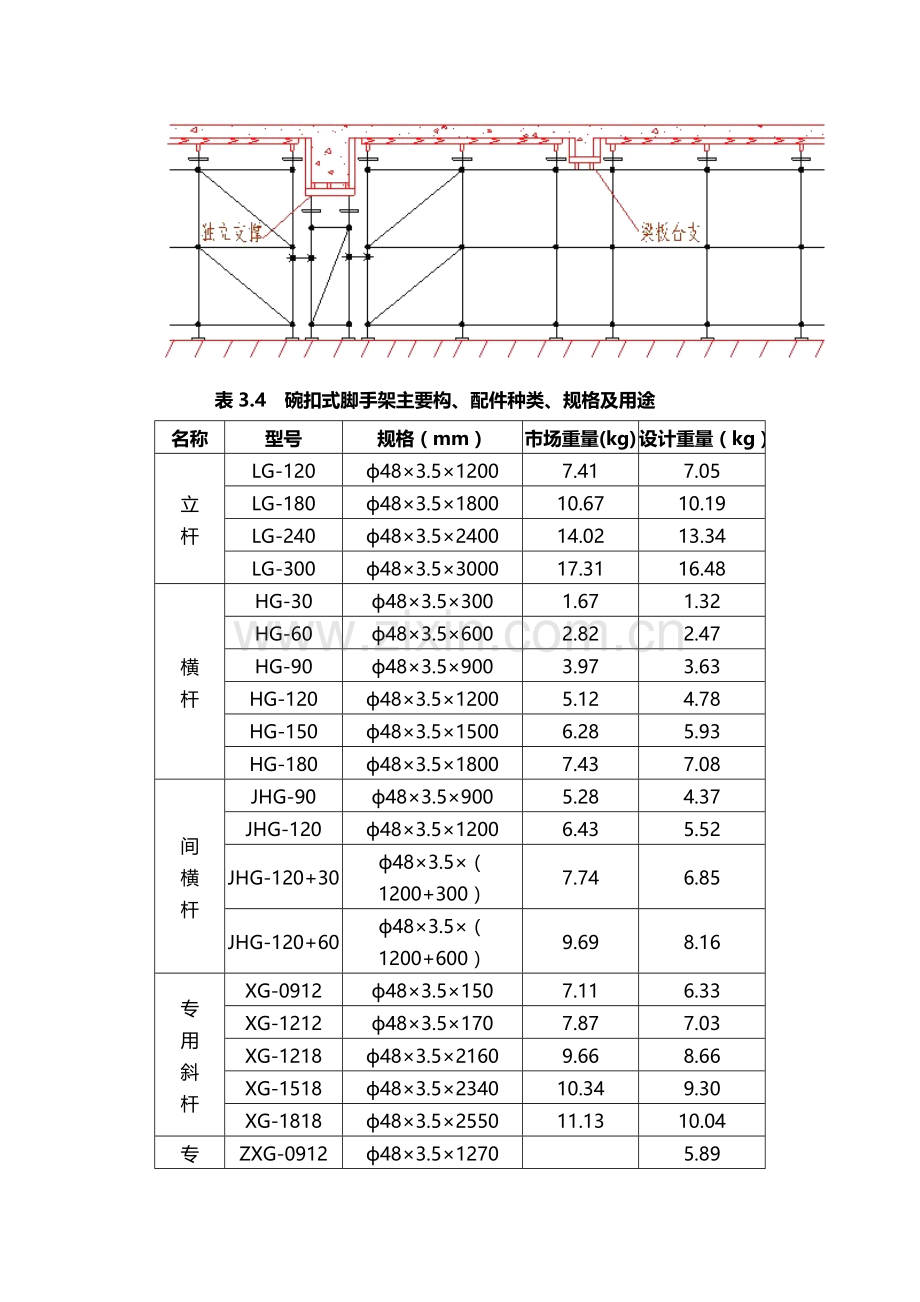

表3.4 碗扣式脚手架主要构、配件种类、规格及用途
名称
型号
规格（mm）
市场重量(kg)
设计重量（kg）
立
杆
LG-120
ф48×3.5×1200
7.41
7.05
LG-180
ф48×3.5×1800
10.67
10.19
LG-240
ф48×3.5×2400
14.02
13.34
LG-300
ф48×3.5×3000
17.31
16.48
横
杆
HG-30
ф48×3.5×300
1.67
1.32
HG-60
ф48×3.5×600
2.82
2.47
HG-90
ф48×3.5×900
3.97
3.63
HG-120
ф48×3.5×1200
5.12
4.78
HG-150
ф48×3.5×1500
6.28
5.93
HG-180
ф48×3.5×1800
7.43
7.08
间
横
杆
JHG-90
ф48×3.5×900
5.28
4.37
JHG-120
ф48×3.5×1200
6.43
5.52
JHG-120+30
ф48×3.5×（1200+300）
7.74
6.85
JHG-120+60
ф48×3.5×（1200+600）
9.69
8.16
专
用
斜
杆
XG-0912
ф48×3.5×150
7.11
6.33
XG-1212
ф48×3.5×170
7.87
7.03
XG-1218
ф48×3.5×2160
9.66
8.66
XG-1518
ф48×3.5×2340
10.34
9.30
XG-1818
ф48×3.5×2550
11.13
10.04
专
用
斜
杆
ZXG-0912
ф48×3.5×1270

5.89
ZXG-1212
ф48×3.5×1500

6.76
ZXG-1218
ф48×3.5×1920

8.73
十
字
撑
XZC-0912
ф30×2.5×1390

4.72
XZC-1212
ф30×2.5×1560

5.31
XZC-1218
ф30×2.5×2060

7
TL-30
宽度300
1.68
1.53
TL-60
宽度600
9.30
8.60
LLX
ф12

0.18
KTZ-45
可调范围≤300

5.82
KTZ-60
可调范围≤450

7.12
KTZ-75
可调范围≤600

8.5
KTC-45
可调范围≤300

7.01
KTC-60
可调范围≤450

8.31
KTC-75
可调范围≤600

9.69
JB-120
1200x270

12.8
JB-150
1500x270

15
JB-180
1800x270

17.9
JT-255
2546×530

34.7
3、支撑架（满堂架）几何不变条件应保证(是)沿立杆轴线（包括平面x、y两个方向）的每行每列网格结构竖向每层有一根斜杆，也可采用侧面增加链杆与结构柱、墙相连或采用格构柱法。
三、进入现场的碗扣架构配件应具备以下证明资料：
1 主要构配件应有产品标识及产品质量合格证
2 供应商应配套提供管材、零件、铸件、冲压件等材质、产品性能检验报告。
3、构配件进场质量检查的重点：
钢管管壁厚度；焊接质量；外观质量；可调底座和可调托撑丝杆直径、与螺母间隙及材质。
4、周转使用的脚手架构配件使用前的复验合格记录；
5、搭设的施工记录和质量检查记录；
6、高度大于8m 的模板支撑架的检查与验收要求与脚手架相同。

图5.1.4 满堂架几何不变体系

图5.1.4-1 侧面增加支撑链杆法 图5.1.4-2 格构柱法
