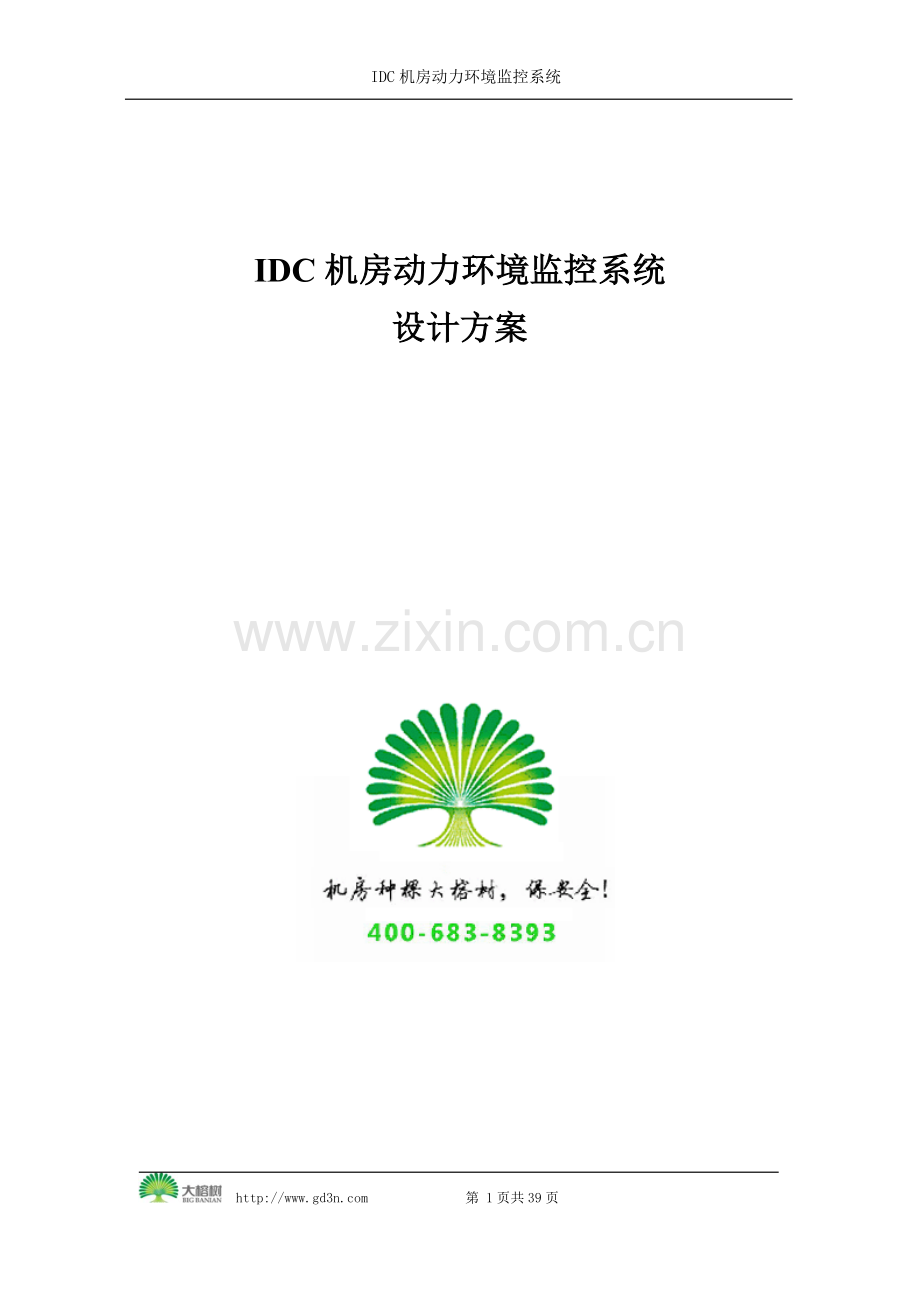

IDC机房动力环境监控系统

IDC机房动力环境监控系统
设计方案

目 录
一、系统概述 3
1.1 系统的必要性 3
1.2 设计依据 3
1.3 设计原则 4
1.4 系统结构设计 4
1.5系统性能 5
1.6 平台性能及功能 6
1.7 系统平台功能特点： 6
二、IDC机房动力环境监控系统解决方案 8
2.1 系统结构 8
2.2 配电监控系统 9
2.2 开关状态监控系统 10
2.3 防雷监控系统 11
2.4 UPS监控系统 13
2.5 蓄电池监控系统 14
2.6 精密空调监控系统 16
2.7 温湿度监控系统 17
2.8 定位漏水监控系统 19
2.9消防监控系统 20
2.10 门禁监控系统 22
2.11视频监控系统 24
三、系统主要设备构成 25
3.1.嵌入式管理服务器 26
3.2 智能电量仪 26
3.3 信息采集模块 27
3.4 智能通讯转换器 29
3.5 智能温湿度传感器 30
3.6 漏水检测器 31
3.7. 网络硬盘录像机 33
3.8. 高清网络半球摄像机 35
3.9 门禁控制器 37
3.4综合报警模块 39

一、系统概述
1.1 系统的必要性
随着计算机的发展和普及，计算机系统数量与日俱增，其配套的动力、环境设备也日益增多，建设IT中心机房已成为各大单位的重要组成部分。机房的动力、环境设备（供配电、UPS、空调、消防、安防等）必须时时刻刻为整个计算机系统提供24小时不间断的正常运行环境，同时必须保障服务器系统资源、网络资源等正常运行。
因此，为了保证计算机系统安全可靠工作，对机房里面环境设备及系统主机进行实时监视和有效管理是极其必要的。尤其目前国内普遍缺乏机房场地设备的专业管理人员，对设备进行现代化管理尤显得十分重要。一旦机房动力、环境设备或者服务器系统、网络等出现故障，就会造成服务器设备、网络设备故障或者服务器系统资源、网络资源等不能提供实时数据服务，当严重事故时，会造成机房内设备报废，系统以及数据无法恢复，造成长时间系统瘫痪；特别是造成电子商务不能正常交易、电子政务以及OA办公等不成正常办公等，造成的损失与后果不堪设想。
大榕树SMT智能机房监控报警系统是随信息化建设应运而生的，它是集机房动力、环境、安防以及服务器系统资源、网络资源等集中监控系统的管理服务平台，是专为现代计算机、网络通信机房及无人值守变电站而设计的多功能远程集中监控系统，主要监控对象包括：供配电、照明、开关、电源防雷器、UPS 、发电机、精密空调、新风机、漏水、温度、湿度、有害气体；消防控制器、烟雾探测器、温感探测器、门禁、视频、防盗报警、主机、等设备。系统采用全中文操作界面，能够实时查看各种智能设备或子系统的所有运行参数及运行状态。同时当机房内部出现异常情况时，监控管理系统能够通过软件界面报警、声光提示、手机短信息等多种手段通知机房管理人员，能够及时反馈机房的详细故障信息。
可实现基于WEB方式的远程访问，监控客户端借助现场集中监控平台，可以直观地查看到现场各监控子系统的运行情况，并能进行必要的控制。系统应具备丰富的日志管理和报表管理功能，可对外提供多种标准化接口，适合在各种监控系统之间的集成监控。

1.2 设计依据
（1） 计算机机房集中监控用户要求
（2）《计算机场地安全要求》
（3）《计算机站场地技术条件》GB2887-89
（4）《工业企业通信接地设计规范》GBJ79-85
（5）《安全防范工程程序与要求》 GA/T75-94
（6）《智能建筑设计规范》(GB/T 50314－2000)
（7）《低压配电设计规范》(GB 50054－95)
（8）《中华人民共和国公共安全行业标准》(GA 247-2000)

1.3 设计原则
1、 先进性：系统软件与硬件均采用成熟的最新技术手段自主研发，并保
持一定前瞻性，能适应整个行业未来的科技发展需要；
2、可靠性：系统的设计以及硬件研发，选用较成熟的最新成熟技术；
3、运行管理方便：软件采用全中文B/S设计，操作方便简洁；
4、可扩展性强: 采集设备采用分布式系统架构，增加监控设备，不干扰其
它设备的正常运行；
5、接口丰富：系统提供基于RS485的MODBUS协议、SNMP协议、RS232串
口等智能设备监控开发接口；同时系统还提供第三方接口，便于第三方
软件兼容。
5、施工简化：设备提供标准的通讯接口，采用统一的标准系统接线，以及
分布式网络连接，现场施工操作简单。
6、技术支持能力强：承建单位技术实力强，服务完善
7、建设时间短：在较短的时间内完成系统的安装调试

1.4 系统结构设计
采用LINUX嵌入式系统平台设计、用户使用不需要购买第三方系统版权，安全可靠。
为方便使用，机房环境监控系统必须支持Brows/Server方式，管理人员可通过内网、外网使用浏览器进行监控或管理。
系统整体设计采用分布式结构，以提高系统整体工作效率，并为将来的维护和扩展提供便利。
系统软、硬件均需采用模块化结构，以提高系统稳定性，并为将来的维护和扩展提供便利。
采集模块各子系统之间相对独立；前端机房内某一子系统出现问题时只需更换相应模块，无需停止系统运行，对其它子系统不产生任何影响。
系统软件平台支持多个满足国际标准的可向上集成的数据接口，如JSON、http等数据接口，以方便向上集成及二次开发的需要。
1.5系统性能
Ø稳定性：
机房监控服务器采用高稳定性工控机，运行LINUX系统，具备数据处理和存储功能，以保证机房的监控系统稳定运行；某监控设备或者设备相联网络出现故障时系统将立即进行告警处理并且不影响其它监控模块的运行，保障整个监控系统高效稳定运行。
系统的软硬件均需采用成熟的设备，能够7×24小时不间断地连续工作，平均无故障时间(MTBF)大于20万小时，平均修复时间(MTTR)小于2小时。
扩展性：
n系统需采用模块化设计，以方便维护和扩展，并保证某一子系统设备出现故障时其它子系统不受影响。
n系统在设计时应充分考虑将来的扩展应用，并预留对网络设备、服务器、操作系统、数据库和应用系统等监控接口的接入，预留子系统如蓄电池监测、普通空调、空气质量分析、发电机、防雷等系统的接入。
系统需支持RS232、RS485、RS422、TCP/IP、MODBUS、ASCII、XML等各种标准化协议和接口，以用于快速方便的将各监控对象集成到系统中。
安全性：
n系统应具备完善的安全防范措施，对所有操作人员按其工作性质分配不同的权限，并有完善的密码管理功能，有效的保证系统及数据的安全。
n在排除硬件及监控设备本身的故障时，系统的误报率要求小于0.1%。系统能够自动检测各监控模块故障、传感器故障以及各智能设备与监控系统之间、各监控子系统之间的通讯是否正常，一旦发现通讯故障(包括系统本身的硬件故障)，系统能在第一时间发出报警信息。
1.6 平台性能及功能
系统界面
界面结构层次清晰，实时反映数据状态，场景仿真。鼠标控制，操作简单，可根据现场情况定制主界面。
权限管理
支持权限设置，可根据用户的不同权限需求由用户自定义完成；
健康管理
现场监控服务器及监控系统死机、停机、崩溃时，具有自动重启功能。
报警管理
支持多媒体现场语音精确报警、短消息报警、电话语音报警、电邮报警等多种方式,各监控对象可根据需要自行设定报警方式，具有精确定位能力；支持分级分时报警，可根据需求自行设定；
1.7 系统平台功能特点：

（1） 技术先进，采用大型数据库，数据操作更加安全稳定；提供二次开发接口，设计程序和运行程序严格分开，提高系统稳定性；采用并发机制，采集循环时间短，系统响应时间短。
（2） 通用性强：符合国际工业开放式设计标准，支持众多厂商的智能化设备和非智能化设备。
（3）可靠性高：系统具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作，可靠性高。可提供国家或第三方检测机构加盖公章的EMC、LVD检测证书；
（4） 兼容性好：支持各种智能设备，支持所有提供开放协议（如RS-232/422/485等协议）接口的设备。
（5）稳定性高：基本监控系统7*24小时运行要求以及操作系统的稳定性考虑，系统采用基于LINUX或UNIX类操作系统平台，稳定性高于windows操作系统的构架。
（6) 软件特点
l 运行环境：服务器采用嵌入式LINUX平台。
l 数据采集响应时间：前端采控时间<10s，远程刷新时间<30s，短信报警响应时间<60s。
l 系统界面：全中文、界面友好；实时反映数据状态，场景仿真；权限可自由设定。
l 数据管理：数据具有报表功能，数据存储时间大于1年，数据具有防篡改功能。
l 报警方式：具备多种报警方式，可同时支持弹窗报警、现场音箱多媒体真人语音报警、手机中文短信报警、电话多媒体真人语音报警
l WEB访问功能：使用管理员的办公电脑作为WEB浏览终端，不需安装软件，直接通过WEB浏览器在任何网络连通的地方都可对监控系统进行访问和管理，并且需做到WEB浏览的监控页面和集中监控平台一致，如监控平台页面有改动，WEB浏览页面也需自动更新，实现数据自动同步功能，从而便于管理人员随时随地了解机房的实际工作状况，实现远程管控一体化。
l 诊断功能：能监视到设备各部件的运行状态和工作参数，提示故障部件原因并及时报警。
l 自动报警功能：对各种设备的报警及处理提示均自动发出。
l 数据管理功能：报警时数据能同时上传到本地中心，动力环境监控数据存储1年以上的数据，并用历史曲线显示任意时间段的数据情况。

第 39页共39页

二、IDC机房动力环境监控系统解决方案
2.1 系统结构

系统结构示意图

2.2 配电监控系统
1、系统界面

2、监控内容
机房市电的供电将直接影响机房内用电设备的安全，设计在配电柜上安装电量仪对市电进线进行各项供电参数监测(包括三项线电压、相电压、相电流、有功功率、功率因素等)。
3、实现方式
通过在配电柜中安装电量仪对进线实现监测，可通过温湿度传感器的RS485智能接口与协议转换器设备采用TCP/IP方式将采集信息接入监控平台，由监控平台软件进行配电的实时监测。
4、实现结构

5、电量仪传感器(YD2010)
n 准确度，相电压、电流、功率＜0.5%RD，电能、线电压＜0.5%RD，
频率≤0.1%RD；
n 量程，电压5～120V/600V(最大600V)，电流0～1A/5A(最大6A)；
n 测量系统接线方式,三相四线/三相三线/一相二线或一相三线等；
n 通讯接口，RS485，MODBUS－RTU通讯规约；
n 电磁兼容，浪涌电源：4kV(1.2×50μs) I/O线：2kV；快速瞬变脉冲串，
电源：4kV,2.5kHz  I/O线：2kV, 5kHz；静电放电，接触放电：6kV ，
气隙放电：8kV；射频电磁场，10V/m中等强度的电磁辐射；
n 工作环境，温度:-25～55℃；  湿度：20～95％（无凝露）；
n 整机功耗＜4W。

6、实现功能
n 实时监测市电进线三相电的相电压、线电压、相电流、频率、功率因数、
有功功率、无功功率等参数。
n 可对监测到的各项参数设定上下限阀值，一旦市电发生超限报警，在相应的
位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相
应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、
E-Mail、声光等对外报警。
n 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定
n 异常消除时，进行恢复告警，通知用户异常消除。
2.2 开关状态监控系统
1、系统界面

2、监控内容
配电柜内有重要的配电开关，监视其是否跳闸断电状态非常必要，一旦开关跳闸断电将造成机房内重要系统的瘫痪，因此设计对配电柜内的重要开关的状态进行实时监测，一旦发生报警通过监控平台发出对外报警
3、实现方式
通过隔离高压输入模块采集配电开关下出线的强电信号，通过6路隔离高压输入模块的RS485智能接口与协议转换器设备采用TCP/IP方式将信号接入监控平台，由监控平台软件进行实时监测。
4、实现结构

5、智能配电检测器（PD220）
n 6路空气开关监控、4路开关量输入DI和2路开关量输出DO；
n 开关量转换输入160VAC—240VAC
n 开 关 量100％准确
n 继电器输出3A/AC250V MAX；
n 隔离电压3000V；
n 通讯接口，RS485，MODBUS－RTU通讯规约；
n 工作电源DC12V；
5、实现功能
n 实时监测配电开关的通断电状态。
n 一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第
一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报
警。
n 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定
n 异常消除时，进行恢复告警，通知用户异常消除。

2.3 防雷监控系统
1、系统界面

2、监控内容
机房内防雷器的工作状态进行实时监测，一旦发生故障通过监控平台发出对外报警。
3、实现方式
采用8路隔离数字量输入模块采集防雷器提供的干接点信号后，通过8路隔离数字量输入模块的RS485智能接口与协议转换器设备采用TCP/IP方式将信号接入监控平台，由监控平台软件进行防雷器状态的实时监测。
4、实现结构

5、 开关量输入输出模块（MD84）
n 8路开关量输入DI，4路开关量输出DO；
n 通讯方式, RS485
n 工作电源DC12V；
6、实现功能
n 实时监测防雷器的工作状态。
n 一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一
时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。
n 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定
n 异常消除时，进行恢复告警，通知用户异常消除。

2.4 UPS监控系统
1、系统界面

2、监控内容
实时监测UPS的输入输出电压、电流、频率、功率，蓄电池组容量、电压、温度等参数，整流器、逆变器、电池、旁路、负载等部件的工作状态与参数。
3、实现方式
通过UPS的RS485或RS232智能接口与协议转换器设备连接，采用TCP/IP方式将采集信息接入监控平台，由监控平台软件进行UPS的实时监测。
4、实现结构

5、智能通讯转换器（NCS1）
n 1路RS232(或者RS485)转10/100M以太网接口；
n 内置的微处理器和坚固的工业级金属外壳，被广泛的适用于各种恶劣
环境；
n 安全性高，模块自带看门狗，保障系统安全；
n 通用型好，内置数据透明传输芯片，方便组网连接；
n 具有TCP Auto，TCP Server，TCP Client，UDP，UDP组播连接等五种
操作模式；
n 调试方便：可通过IE浏览器或设置软件直接进行参数设置；
n 电源隔离，3500V的隔离电压；
n 防雷，每线600W的雷击浪涌保护功率；
6、实现功能
n 实时监控UPS的运行状态，包括UPS输入输出电压、电流、频率、功率，
蓄电池组容量、电压、温度等参数，整流器、逆变器、电池、旁路、
负载等部件的工作状态与参数。
n 可对监测到的各项参数设定上下限阀值，一旦市电发生超限报警，在相应的
位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相
应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、
E-Mail、声光等对外报警。
n 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定
n 异常消除时，进行恢复告警，通知用户异常消除。

2.5 蓄电池监控系统
1、监控内容

2、监控内容
对机房内每组N节DC12V/DC6V/DC2V蓄电池的参数进行实时监测，一旦发生故障通过监控平台发出对外报警。
3、实现方式
通过加装蓄电池检测仪与每节电池进行连线监测，多台蓄电池检测仪通过RS485智能接口与协议转换器设备连接，采用TCP/IP方式将采集信息接入监控平台，由监控平台软件进行蓄电池的实时监测。
4、实现结构

5、蓄电池监控模块
n 工作电源：DC48±15%或AC/DC220±15%或DC110V±15%；
n 电压检测范围：适用于2V、6V、12V蓄电池；
n 电流检测精度：±1.0%；
n 电流检测范围：0～±2000A;
n 温度测量精度：±0.5℃；
n 内阻检测范围：0.05mΩ～100mΩ;
n 通讯接口：RS485、RS232；
n 输出I/O口：二路干接点，可用于报警输出与控制。
6、实现功能
n 实时监测蓄电池组的总电压、充放电电流、电池表面温度（可选，需配置贴片式温度传感器）、单体蓄电池的电压参数。
n 可对监测到的各项参数设定上下限阀值，一旦发生超限报警，在相应的
位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相
应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、
E-Mail、声光等对外报警。
n 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定
n 异常消除时，进行恢复告警，通知用户异常消除。

2.6 精密空调监控系统
1、系统界面

2、监控内容
对机房内精密配电柜的运行参数及开关状态进行实时监测，一旦发生故障及报警通过监控平台发出对外报警。
3、实现方式
通过精密空调的RS485或RS232智能接口与协议转换器设备连接，采用TCP/IP方式将采集信息接入监控平台，由监控平台软件进行精密空调的实时监测与控制。
4、实现结构

5、智能通讯转换器（NCS1）
n 1路RS232(或者RS485)转10/100M以太网接口；
n 内置的微处理器和坚固的工业级金属外壳，被广泛的适用于各种恶劣
环境；
n 安全性高，模块自带看门狗，保障系统安全；
n 通用型好，内置数据透明传输芯片，方便组网连接；
n 具有TCP Auto，TCP Server，TCP Client，UDP，UDP组播连接等五
种操作模式；
n 调试方便：可通过IE浏览器或设置软件直接进行参数设置；
n 电源隔离，3500V的隔离电压；
n 防雷，每线600W的雷击浪涌保护功率；
6、实现功能
n 实时监控精密空调的运行状态，包括室内温度、室内湿度、压缩机状
态、风机运行状态、空调开关机状态、除湿、制热、制冷等状态，以
及空调故障状态等。
n 可远程控制精密空调的开关机、设定温度、设定湿度等。
n 以上监控内容根据精密空调厂家提供的协议决定，不同品牌、型号的精
密配电柜所监控到的内容不同。
n 可对监测到的各项参数设定上下限阀值，一旦发生超限报警，在相应的
位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相
应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、
E-Mail、声光等对外报警。
n 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定
n 异常消除时，进行恢复告警，通知用户异常消除。
2.7 温湿度监控系统
1、系统界面

2、监控内容
对于机房内各种昂贵的电子设备，其正常运行对环境温湿度有较高的要求。
因此在机房的各个重要部位安装带液晶显示温湿度传感器，一旦发现超温异常立
即启动报警。

3、实现方式
通过在机房重要部位安装带液晶显示的温湿度传感器对环境温湿度实现监测，既可在温湿度传感器表面实时看到当前的温度和湿度数值，亦可通过温湿度传感器的RS485智能接口与协议转换器设备采用TCP/IP方式将信号接入监控服务器的串口，由监控平台软件进行温湿度的实时监测。
4、实现结构

5、温湿度传感器（TH100）
nn 额定电压、电流, DC12V，6mA(Max: 10mA)；
nn 测量范围,温度：-20℃~70℃, 湿度：0～100%rh；
nn 测量精度, 温度：±0.5℃,湿度：±4.5%rh；
nn RS485 通讯输出；
6、实现功能
n 实时监测机房区域内的温度和湿度值。
n 系统可对温度和湿度参数设定越限阀值（设定上下限、），一旦温湿度发生越
限报警，且发生报警的参数会变红色并闪烁显示，同时产生报警事件进行记
录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、
手机短信、E-Mail、声光等对外报警。
n 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定
n 异常消除时，进行恢复告警，通知用户异常消除。

2.8 定位漏水监控系统
1、系统界面

2、监控内容
由于机房内有空调及进出水管等设备，液体泄漏的情况时有发生,这就要
求及早发现及时处理，因此设计在机房有空调的地方安装定位漏水感应绳以及定位漏水检测设备，保证机房设备的稳定运行。
3、实现方式
通过在有水泄露地方的四周敷设漏水感应绳，当发生漏水时感应绳将报警信号传给定位漏水传感器，既可通过定位漏水的液晶屏显示，亦可通过定位漏水传感器的RS485智能接口与协议转换器设备采用TCP/IP方式将信号接入监控平台，由监控平台软件进行实时监测。
4、实现结构

5、定位漏水传感器（LK2000）
n 定位式漏水绳接口，配接1路专用定位漏水感应绳，最长可配300M，
漏水定位精确度误差±0.2m内；
n DO接口, 1路光耦输出接口；
n 通讯接口，1路RS485，标准MODBUS协议；
n 供电方式，DC 12V 100mA；
n 工作环境，温度：0℃～70℃；  湿度：0%～95% 不凝露；
n 存储环境，温度：5℃～30℃ 不凝露；  湿度：30～90 RH%。
6、实现功能
n 实时监测机房的漏水情况。
n 一旦发生漏水，定位漏水检测可以显示具体的漏水位置，精确到0.2米，在
相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储
并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短
信、E-Mail、声光等对外报警。
n 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定
n 异常消除时，进行恢复告警，通知用户异常消除。

2.9消防监控系统
1、系统界面

2、监控内容
机房消防报警主机提供的报警干接点输出信号输出与开关量输入输出模块MD82N接入，一旦发生报警通过监控平台发出对外报警。
3、实现方式
通过在机房重要区域部设烟雾传感器，当发生火警时烟雾传感器将报警信号传给区域式信息采集模块控制器，然后通过TCP/IP将信息传给监控平台，监控平台软件进行漏水的实时监测。
4、实现结构

5、开关量输入输出模块（MD82N）和 烟雾探测器（HM-602PC-4）
信息采集模块（MD82N）
n 8路开关量输入DI，2路开关量输出DO；
n 具有DO联动功能；
n 通讯方式, RS485和以太网10/100M
n 串口服务器功能，RS485转以太网10/100M；
n 工作电源DC9-15V；
烟雾探测器（HM-602PC-4）
n 静态电流:12mA(NC):2mA(NO)；
n 报警电流:3mA(NC):15mA(NO)；
n 报警输出:继电器输出＆LED指示；
n 灵敏度:3%/m；
n 工作环境:-10℃~+50℃；95%RH；
n 产品尺寸:104*51mm ；
nn工作电压:DC9-35V
6、实现功能
n 实时监测机房内的消防火警信号。
n 一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一
时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。
n 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定
n 异常消除时，进行恢复告警，通知用户异常消除。
2.10门禁监控
1、系统界面

2、监控内容
对通道进出权限的管理，分别对进出通道的权限，进出通道的方式，进出通道的时段，进出记录保存过后可查询，保障了安全。
3、实现方式
通过在机房进出门上安装门禁设备，并通过TCP/IP与门禁系统联接，可实时将门开关情况录入门禁系统，可通过门禁系统远程控制门的开关、赋相关权限等，监控平台通过TCP/IP与门禁系统整合，可通过监控平台进行门禁操控等。
4、实现结构

5、门禁系统主机（LK-671）
n  自带TCP/IP通讯接口，10M/100M自适应
n  集转换和采集于一体，降低成本，简化安装和提高可靠性
n  内置的微处理器和坚固的工业级金属外壳，被广泛的适用于各种恶劣
环境
n  高速闪存设计，永不丢失
6、实现功能
n 可以实现IC卡、指纹、密码等开门方式。
n 系统管理人员可以通过微机实时查看每个门区人员的进出情况和每个门区的状态，也可以在紧急状态打开或关闭所有的门区。
n 出入记录查询功能 ，系统可储存所有的进出记录、状态记录。

2.11视频监控系统
1、系统界面

2、监控内容
通过在机房的入门口、重要区域等地点安装DS-2CD754 具有300万像素的高清防暴半球网络摄像机，实时监控进出机房人员的状况。拍摄到的视频画面直接传输到DS-9108HF-ST网络硬盘录像机进行压缩并存储。网络硬盘录像机内置的10/100M 网络接口通过TCP/IP网络（超五类网线、内部局域网LAN、光纤或VPN等方式）传送至监控中心服务器。
3、实现方式
通过机房中安装视频录像设备以及重要区域布设高清摄像枪，对机房的进行实时视频监控，监控平台通过TCP/IP实时与网络录像机进行视频通讯，可将现场的实时画面传入监控平台，并能进行回放等。
4、实现结构

5、摄像头
n  采用高性能SONY CCD；
n  分辨率高，图像清晰、细腻；
n  低照度，0Lux with IR，支持自动彩转黑功能，实现昼夜监控；
n  支持背光补偿功能；
n  支持自动白平衡功能，
n  色彩还原度高，图像逼真；
n  信噪比高，图像画面干净、悦目；
n  支持自动电子快门功能，适应不同监控环境；
n  支持自动电子增益功能，亮度自适应；
n  采用先进的双环玻璃设计，可靠性高；
6、实现功能
n 显示器或监视器屏幕上的实时显示和录像内容的回放及检索。降低了值守人员的工作强度且提高了安全防卫的可靠性。

三、系统主要设备构成
3.1.嵌入式管理服务器
嵌入式管理服务器主要收集下面各机房的监控点的数据信息，进行集中管理，并发报警信息给相关管理人员。
嵌入式管理服务器采用专业工控主机，运行于LINUX操作系统环境，并相应配置海量存储数据库等。根据用户需要可在监控主机外加配电话语音短信综合报警设备。低压配电系统、UPS电源系统、空调系统、环境系统等运行状态，以数据的形式接入监控主机。在内部管理模块的管理下，现场的数据按预先的安排，有条不紊地进入软件系统，由于软件采用多线程分时处理方式，硬件结构采用分布控制管理模式，响应迅速，使监控计算机对现场设备达到实时监控。一旦现场设备异常报警，系统可自动拨打设定的电话号码，采用语音方式或发送短信、邮件、声光警号等方式通知有关人员。
3.2 智能电量仪
YD2010智能电量仪采用电磁隔离原理、专业MCU控制器，隔离测量三相四线电路的有功电能增量、无功电能增量、总有功功率（带方向）、总无功功率、功率因数、频率、3相相电压、3相电流共15个参数，输出RS485数字信号。本产品采用卡装式结构，体积小巧、安装方便、全参数输出、性能价格比高，是电力参数采集行业的优选模块。使用本产品时须通过RS-485接口按约定的协议进行通讯，获取所需的数字式电参量值。

技 术 指 标

用标准
GB/T13850-1998  IEC688:1992   DL/T721-2000  IEC61000-4
准 确 度
相电压、电流、功率
＜0.5%RD
电能、线电压
＜0.5%RD
频    率
≤0.1%RD
输    入
量     程
电   压
5～120V/600V(最大600V)
电   流
0～1A/5A(最大6A)
吸收功耗
每路电压
＜0.4VA(347V)/0.2VA(150V)
每路电流
＜0.1VA(5A)
过载能力
电   压
750V连续/1000V 10秒/1200V 3秒
电   流
2倍额定连续/10倍额定30秒
测量系统接线方式
三相四线/三相三线/一相二线或一相三线等
可编程设定
编程模式
(口令)
测量系统选择
三相四线/三相三线/一相二线/一相三线等
CT，PT变比
1～10000
显示内容
换页时间/画面选择
通     讯
波特率：1200/2400/4800/9600/19200
校 验 位
奇／偶／无校验位
地     址
1～255
电能累加复位
(口令)
通    讯
串 行 口
RS485(标准)／RS232(可选)
通讯规约
MODBUS－RTU
绝缘强度
对     象
在输入/输出/电源之间
试验方法
AC2kV 1分钟 漏电流2mA
电磁兼容
浪      涌
电源：4kV(1.2×50μs)  I/O线：2kV
快速瞬变脉冲串
电源：4kV,2.5kHz  I/O线：2kV, 5kHz
静电放电
接触放电：6kV  气隙放电：8kV
射频电磁场
10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)
工作条件
温    度
-25～55℃
湿    度
20～95％（无凝露）
整机功耗
＜4W
安装方式
DIN导轨（35 mm）或螺钉固定
3.3 信息采集模块

MD82N信息采集模块是一种稳定可靠的高性能工业级通讯转换器，它提供RS232/ RS485/422到TCP/IP网络和TCP/IP网络到RS232 RS232/ RS485/422的数据透明传输，它可以使具有RS232/ RS485/422串口的设备立即具备联入TCP/IP网络的功能。N2S1向上提供10/100M以太网接口，向下提供1个标准RS232/ RS485/422串行口，通讯参数可通过多种方式设置，波特率从300bps~115200bps, 每个模块都有8路开关量（干接点）输入和2路继电器输出。可广泛应用于PLC控制与管理、 门禁医疗、 楼宇自控、 工业自动化、 测量仪表及环境动力监控系统、 信息家电、 LED信息显示设备和CNC管理等各种网络环境。

功能特性

1）内置的微处理器和坚固的工业级金属外壳，被广泛的适用于各种恶劣环境；
2）安全性高，模块自带看门狗，保障系统安全；
3）通用型好，内置数据透明传输芯片，方便组网连接；
4）具有TCP Server，TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
5）调试方便：可通过IE浏览器直接进行参数设置；
4）电源隔离，3500V的隔离电压；
5）防雷，每线600W的雷击浪涌保护功率；

技术参数

　CPU
32-bit ARM

　RAM
64KB

　Flash
256KB

　以太网
10/100Mbps

　保护
内置1.5V电磁隔离保护

　串口
RS232/ RS485/422

　串口数量
1个

　信号
RS232/ RS485/422：R+，R-，T+(485+),T-(485-),GND

　校 验
None，Even，Odd，Mark，Space

　数据位
5，6，7，8

　停止位
1，2

　流量控制
XON/XOFF

　速 率
300 bps 至115200 bps

　协议
ICMP，ARP，IP，TCP，UDP，DHCP，HTTP，DNS

　操作模式
TCP Server，TCP Client，UDP，虚拟串口，点对点连接

   设置
Web浏览器，串口设置(可选)，专用设置程序，设置动态库

　电源规格
DC9V~24V(推荐12VDC)

　操作温度
-30℃~85℃，5~95%RH

　工作湿度
5~95%RH，不凝露

3.4 智能通讯转换器

NCS1智能通讯转换器是一种稳定可靠的高性能工业级通讯转换器，它提供RS232/ RS485/422到TCP/IP网络和TCP/IP网络到RS232 RS232/ RS485/422的数据透明传输，它可以使具有RS232/ RS485/422串口的设备立即具备联入TCP/IP网络的功能。NCS1向上提供10/100M以太网接口，向下提供1个标准RS232/ RS485/422串行口，通讯参数可通过多种方式设置，波特率从300bps~115200bps。可广泛应用于PLC控制与管理、 门禁医疗、 楼宇自控、 工业自动化、 测量仪表及环境动力监控系统、 信息家电、 LED信息显示设备和CNC管理等各种网络环境。

功能特性

1）内置的微处理器和坚固的工业级金属外壳，被广泛的适用于各种恶劣环境；
2）安全性高，模块自带看门狗，保障系统安全；
3）通用型好，内置数据透明传输芯片，方便组网连接；
4）具有TCP Server，TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
5）调试方便：可通过IE浏览器直接进行参数设置；
4）电源隔离，3500V的隔离电压；
5）防雷，每线600W的雷击浪涌保护功率；

技术参数

　CPU
32-bit ARM

　RAM
64KB

　Flash
256KB

　以太网
10/100Mbps

　保护
内置1.5V电磁隔离保护

　串口
RS232/ RS485/422

　串口数量
1个

　信号
RS232/ RS485/422：R+，R-，T+(485+),T-(485-),GND

　校 验
None，Even，Odd，Mark，Space

　数据位
5，6，7，8

　停止位
1，2

　流量控制
XON/XOFF

　速 率
300 bps 至115200 bps

　协议
ICMP，ARP，IP，TCP，UDP，
