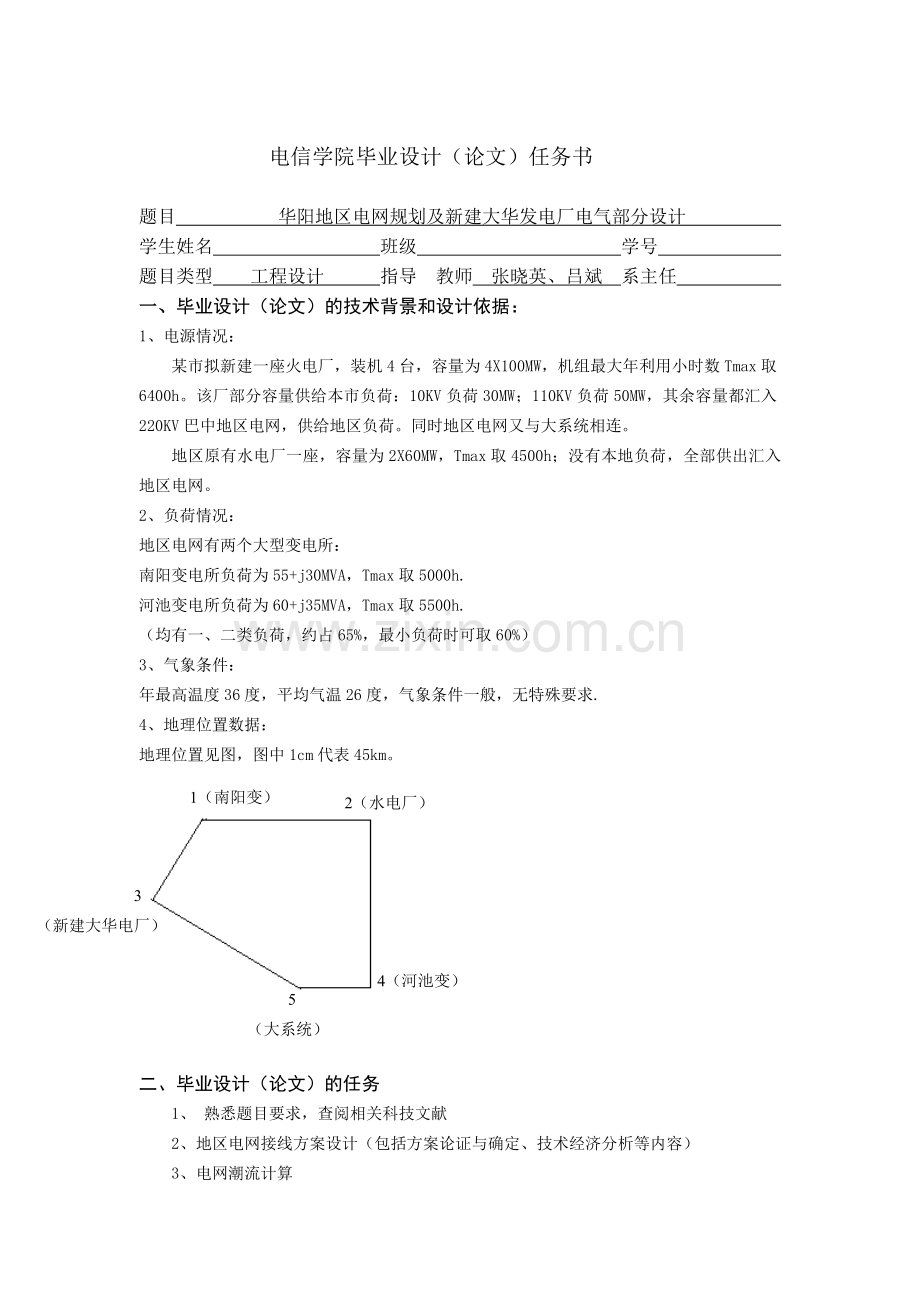

电信学院毕业设计（论文）任务书

题目 华阳地区电网规划及新建大华发电厂电气部分设计
学生姓名 班级 学号
题目类型 工程设计 指导 教师 张晓英、吕斌 系主任
一、毕业设计（论文）的技术背景和设计依据：
1、电源情况：
某市拟新建一座火电厂，装机4台，容量为4X100MW，机组最大年利用小时数Tmax取6400h。该厂部分容量供给本市负荷：10KV负荷30MW；110KV负荷50MW，其余容量都汇入220KV巴中地区电网，供给地区负荷。同时地区电网又与大系统相连。
地区原有水电厂一座，容量为2X60MW，Tmax取4500h；没有本地负荷，全部供出汇入地区电网。
2、负荷情况：
地区电网有两个大型变电所：
南阳变电所负荷为55+j30MVA，Tmax取5000h.
河池变电所负荷为60+j35MVA，Tmax取5500h.
（均有一、二类负荷，约占65%，最小负荷时可取60%）
3、气象条件：
年最高温度36度，平均气温26度，气象条件一般，无特殊要求.
4、地理位置数据：
地理位置见图，图中1cm代表45km。
2（水电厂）
1（南阳变）

5
（大系统）
3
（新建大华电厂）
4（河池变）

二、毕业设计（论文）的任务
1、 熟悉题目要求，查阅相关科技文献
2、地区电网接线方案设计（包括方案论证与确定、技术经济分析等内容）
3、电网潮流计算
4、新建电厂主接线方案设计（包括方案论证与确定、技术经济分析等内容）
5、选择发电机和主变压器
6、短路电流计算
7、电气设备的选择
8、继电保护配置
9、撰写设计说明书，绘制图纸
10、指定内容的外文资料翻译
三、毕业设计（论文）的主要内容、功能及技术指标
主要内容：
1． 地区电网接线方案设计：根据设计任务书，分析原始资料与数据，列出技术上可能实现的2—3个方案.
2． 潮流计算：通过潮流计算选出各输电线的截面，计算导线的网损和电压降落，经过技术经济比较，确定最优电网接线方案。
3． 无功补偿：制定无功平衡方案，决定各节点补偿容量，选择补偿装置。
4. 确定火电厂主接线：根据设计任务书，分析原始资料与数据，选定火电厂的发电机型号、参数，列出技术上可能实现的2—3个新建火电厂主接线方案，经过技术经济比较，确定最优方案。
5．选择主变压器：选择变压器的容量、台数、型号等。
6．短路电流计算：根据电气设备选择和继电保护整定的需要，选择短路计算点，绘制等值网络图，计算对称和不对称短路时短路电流及冲击电流，并列表汇总。
7．电气设备的选择：选择开关柜、断路器、隔离开关、电抗器、电流互感器、电压互感器、母线、电缆、避雷器等设备并进行相关校验，选用设备的型号、数量汇总成设备一览表；
8．继电保护设计：对新建火电厂按通常情况进行继电保护配置。
9. 防雷与接地规划设计：对新建火电厂进行常规的防雷与接地规划设计。
主要功能及技术指标：
1. 保证安全、可靠、经济供电；
2．功率因数达到0.9及以上。
四、毕业设计（论文）提交的成果
1、 开题报告（不少于3000字）
2、 设计说明书（约3万字左右）
3、 图纸
1）新建火电厂电气主接线图1张（1#图纸）；
2）地区电网最大负荷潮流分布图1张（2#图纸）
3）新建火电厂继电保护配置图1张（2#图纸）
4、中、英文摘要（中文摘要约200字，3—5个关键词）
5、毕业设计简介
6、外文资料翻译（约5000汉字）

五、毕业设计（论文）的主要参考文献和技术资料
[1] 傅知兰. 电力系统电气设备选择与实用计算[M].中国电力出版社 2004
[2] 电力工业部，电力规划设计院.电力系统设计手册[M].中国电力出版社 1998
[3] 西北电力设计院. 电力工程设计手册[M]. 中国电力出版社 1998
[4] 温步瀛. 电力工程基础[M]. 中国电力出版社2006
[5] 吴希再. 电力工程 [M]. 华中科技大学出版社 2004
[6] 牟道槐. 发电厂变电站电气部分[M]. 重庆大学出版社 2003
[7] 西北电力设计院. 电力工程电气设备手册[M]. 中国电力出版社 1998
[8] 陆安定.发电厂变电所及电力系统的无功功率[M].中国电力出版社
[9]AKIRA ONUKI. Phase Transition Dynamics[M].CAMBRIDGE UNIVERSITY PRESS 2005
[10] Kenneth Moore. Electric Power System[M]. The Institute of Electrical and Electronics Engineers，2003
[11] 曹绳敏. 电力系统课程设计及毕业设计参考资料[M]. 北京：中国电力出版社，2001
[12] 王士政. 电力工程类专题课程设计与毕业设计指导教程[M]. 北京：中国水利水电出版社，2007
[13]
六、毕业设计（论文）加选专题部分
编写电网潮流计算通用程序

七、毕业设计（论文）各阶段工作安排
设计内容
周数
起止日期
完成情况
导师签字
熟悉题目要求，明确设计任务，查阅相关资料。
1

查阅相关技术资料、进行英文资料翻译

2

地区电网接线方案设计和潮流计算：经过技术经济比较，确定最优电网接线方案。
3

无功补偿：制定无功平衡方案，决定各节点补偿容量，选择补偿装置。
4

发电厂电气主接线的初步设计：选择变压器，完成方案论证，撰写开题报告。
5

确定主接线设计方案，完成开题报告，通过开题答辩。
6

画出等值网络图，选择短路点，计算短路电流，结果汇总。
7

电气设备的选择与校验：按正常工作情况选择，按短路情况校验。
8

继电保护和防雷接地设计：进行常规保护配置和防雷与接地的规划设计
9

撰写说明书。

10

绘图（全部图纸）。

11

修改说明书和图纸，答辩准备
预答辩
12
